Chevrolet El Camino (1978-1981) – schematy bezpieczników i przekaźników
Rocznik 1978-1981
Zaktualizowano 25.09.2023
Spis treści
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Chevroleta El Camino z lat: 1978, 1979, 1980, 1981.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.

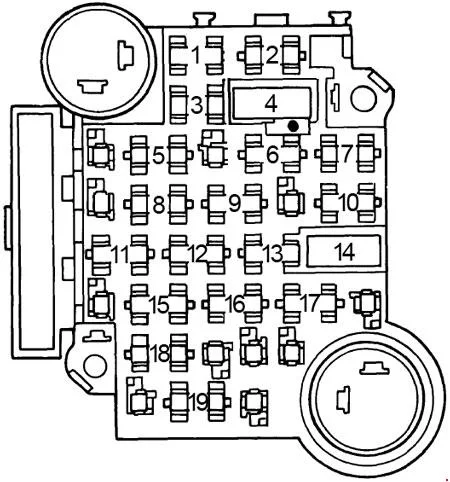

Schemat skrzynki bezpieczników
| Numer |
Ampery [A] |
Opis |
| 1 | 5 | Oświetlenie panelu przyrządów, brzęczyk alarmowy, lampka grzałki; |
| 2 | 20 | Grzałka dławika |
| 3 | 5 | Oświetlenie panelu przyrządów, lampka nagrzewnicy |
| 4 | 30 | Wyłącznik: elektryczne szyby i szyberdach |
| 5 | – | – |
| 6 | 25 | Ogrzewanie i klimatyzacja |
| 7 | 10 | Elektroniczny moduł sterujący |
| 8 | – | – |
| 9 | 25 | Wycieraczki |
| 10 | 20 | Oświetlenie stopu, światła awaryjne, w progach drzwi, kopułkowe, schowka i komory silnika |
| 11 | 10 | Tempomat, odmgławiacz tylnej szyby, wskaźniki, zamknięta pętla, lampki ostrzegawcze i brzęczyki oraz odblokowanie tylnej klapy. |
| 12 | 20 | Parking, boczne światła obrysowe, prawa jazdy i tylne światła |
| 13 | 10 | Radio, elektrozawór zatrzymania biegu jałowego, wycieraczki opóźniające |
| 14 | 30 | Wyłącznik obwodu: elektryczne zamki drzwi, elektryczne siedzenia, odmgławiacz tylnej szyby i blokada tylnej klapy |
| 15 | 20 | Światła awaryjne i kierunkowskazy |
| 16 | 20 | Oświetlenie bagażnika, zapalniczka do cygar, zegar, lampki sufitowe, brzęczyk ostrzegawczy kluczyka, zamknięta pętla, kopuła i lampki do czytania |
| 17 | – | – |
| 18 | – | – |
| 19 | – | – |
| Wyłącznik obwodu:Reflektory — wyłącznik jest zintegrowany z włącznikiem reflektorów, aby chronić obwód reflektorów. Wycieraczka szyby przedniej — wyłącznik automatyczny zintegrowany z włącznikiem wycieraczek szyby przedniej w celu ochrony obwodu wycieraczek. Elektrycznie regulowane fotele, elektryczne szyby i elektryczne zamki drzwi — wyłącznik znajduje się na panelu bezpieczników w celu ochrony akcesoriów zasilających. Odmgławiacz tylnej szyby — wyłącznik znajduje się na panelu bezpieczników w celu ochrony obwodu tylnej szyby. |
||
Wymiana — 4 kroki
~5 min- 1Wyłącz zapłonWyjmij kluczyk, odczekaj 30 sekund.
- 2Otwórz skrzynkę bezpiecznikówLokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
- 3Wyjmij bezpiecznik plastikową pincetąPinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
- 4Włóż nowy o tej samej wartościKażdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
Pełna instrukcja: jak wymienić przepalony bezpiecznik · sprawdzanie: jak sprawdzić bezpieczniki · skrzynki: przegląd typów
