W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Chevroleta Corvette C7 z lat: 2017, 2018.



Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.



Komora silnika

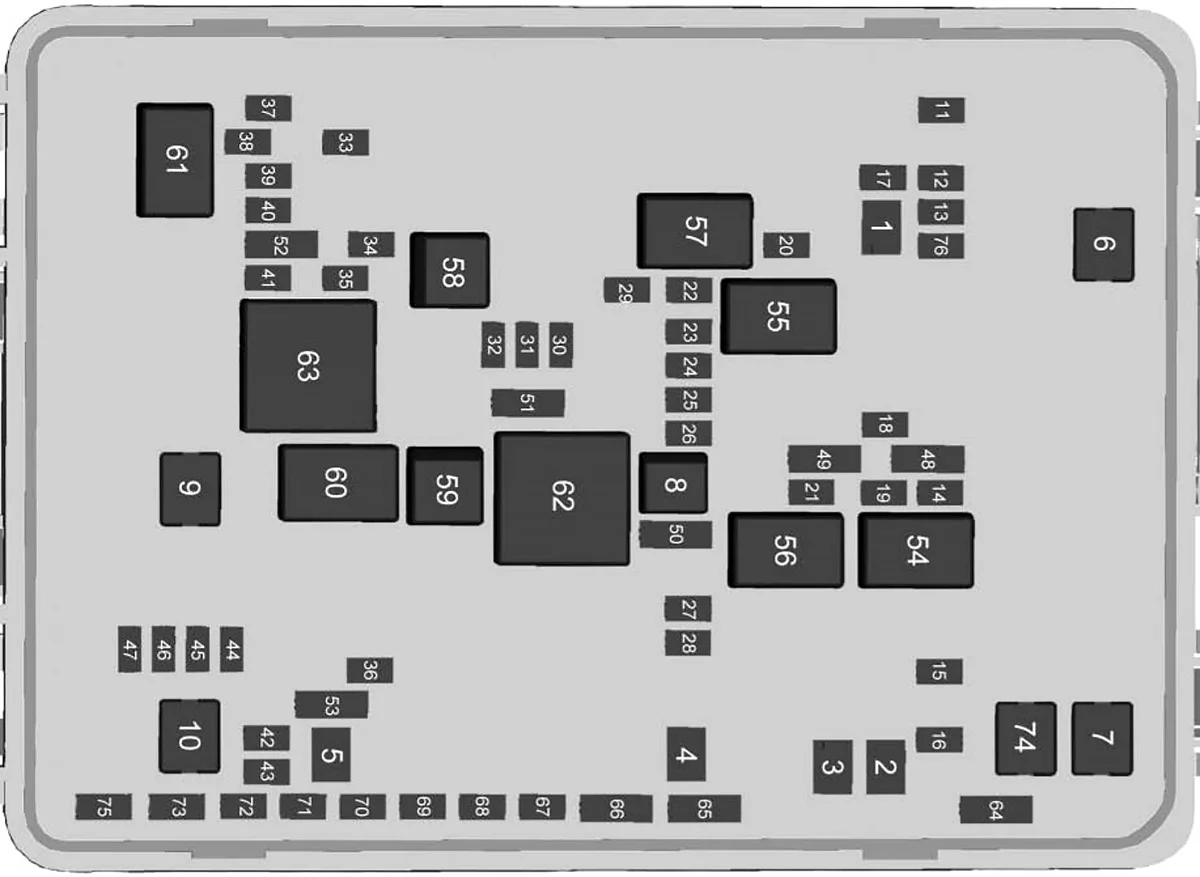

Skrzynka bezpieczników znajduje się w komorze silnika (po prawej stronie).

Chevrolet Corvette C7 (2017-2018) - schematy bezpieczników i przekaźników

Numer Opis
1 Przednia wycieraczka
2 Rozrusznik
3 Zawory ABS
4 Moduł sterujący silnika
5 Elektryczny hamulec postojowy
6 HVAC z przodu
7 Pompa ABS
8 Logistyka
9 Pompa próżniowa
10 Elektroniczny moduł tylnego mechanizmu różnicowego
11 Podgrzewane siedzenie 1
12 Moduł blokady kolumny
13 Kolumna kierownicy
14 Schowek na rękawiczki
15 Pozycja wewnętrzna silnika
16 Moduł kontroli nadwozia 6
17 Sterowanie HVAC
18 Moduł kontroli nadwozia 5
19 Podgrzewane siedzenie 2
20 Moduł kontroli nadwozia 7
21 Elektryczna blokada kolumny kierownicy
22 Wyświetlacz
23 Wylot pomocniczy
24 Radio
25 HUD zestawu wskaźników
26 Wewnętrzne lusterko wsteczne
27 Zapłon – dziwny
28 Zapłon – równy
29 Złącze łącza danych
30 Wentylator siedzenia
31 Moduł zasilania pompy paliwa
32 Zawór wydechowy 1
33 Klakson
34 Spryskiwacz reflektora
35 Sprzęgło klimatyzacji
36 Pozycja zewnętrzna silnika
37 Tłumienie w czasie rzeczywistym
38 Chłodnica międzystopniowa
39 Lewy reflektor
40 Prawy reflektor
41 Pompka spryskiwacza reflektora
42 Zawór wydechowy 2
43 Odwrotna blokada
44 Moduł elektrycznego tylnego mechanizmu różnicowego
45 Wentylator chłodnicy tylnej skrzyni biegów
46 Moduł sterowania skrzynią biegów
47 Odpowietrznik kanistra
48 Zintegrowany moduł sterujący podwozia/automatyczne wykrywanie obecności pasażerów
49 Moduł interfejsu kradzieży/pojazdu
50 Silnik/Skrzynia biegów
51 Klaster instrumentów
52 Reflektory świateł drogowych
53 Moduł sterujący skrzyni biegów/moduł sterujący silnika
54 Rozrusznik
55 Wycieraczka przednia – niska/wysoka
56 Uruchomienie
57 Silnik wycieraczek przednich
58 Spryskiwacz reflektora
59 Sterowanie klimatyzacją
60 Logistyka 1
61 Reflektory świateł mijania
62 Moduł sterujący silnika
63 Pompa próżniowa
64
65
66
67
68
69
70
71
72
73
74 Wentylator chłodzący przekładni 2
75
76 Moduł bramki komunikacyjnej
Przekaźnik
54 Rozrusznik
55 Wycieraczka przednia – niska/wysoka
56 Uruchomienie
57 Silnik wycieraczek przednich
58 Spryskiwacz reflektora
59 Sterowanie klimatyzacją
60
61 Reflektory świateł mijania
62 Moduł sterujący silnika
63 Pompa próżniowa
Zobacz także:  Chevrolet Cobalt (2011-2018) - schematy bezpieczników i przekaźników

Bagażnik

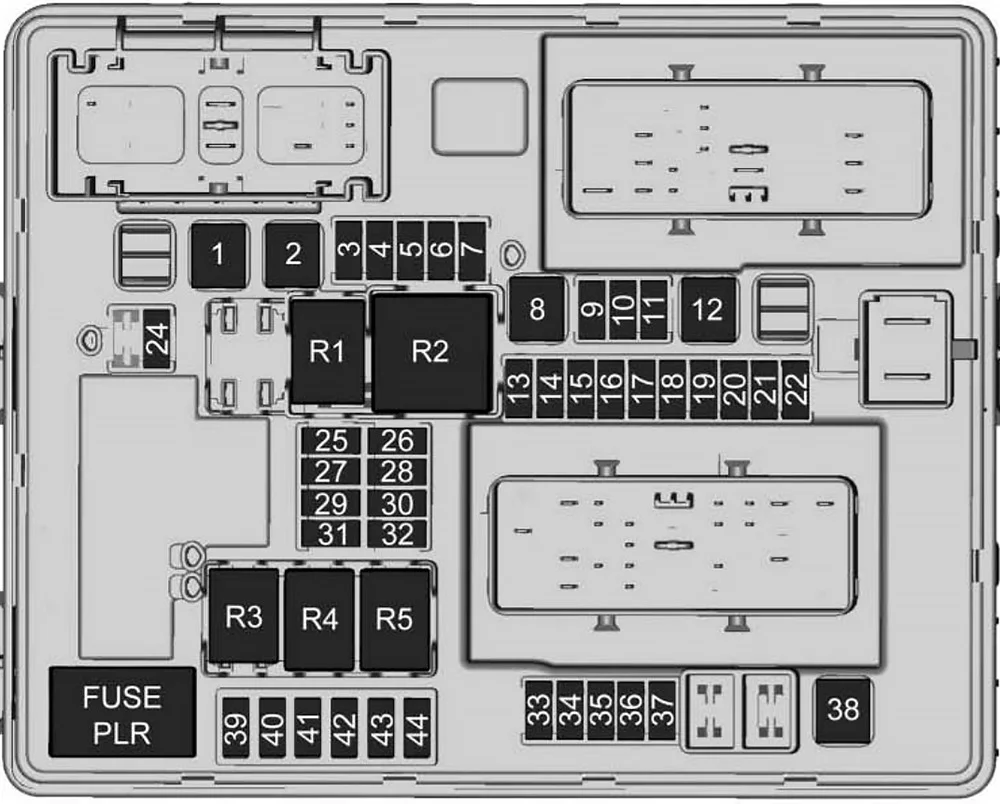

Skrzynka bezpieczników znajduje się w bagażniku, pod wykładziną i osłoną.

Chevrolet Corvette C7 (2017-2018) - schematy bezpieczników i przekaźników

Numer Opis
1 Okno
2 Siedzenie kierowcy
3 Pasywne wejście/Pasywny start 2
4 Pasywne wejście/Pasywny start 1
5 Moduł sterujący silnika
6 Podgrzewane lusterka
7 Moduł kontroli nadwozia 4
8 Odmgławiacz tylnej szyby
9 GBS
10 Moduł kontroli nadwozia 2
11 Kierownica
12 Siedzenie pasażera
13
14 Zewnętrzne lusterko wsteczne
15 Moduł kontroli nadwozia 1
16 Moduł kontroli nadwozia 3
17 Wykrywający moduł diagnostyczny/automatyczne wykrywanie obecności
18 Logistyka 2
19 Moduł kontroli nadwozia 8
20 Zintegrowany moduł sterujący podwozia
21 Wzmacniacz
22 Tylne gniazdo zasilania akcesoriów
24 Moduł siedzenia z pamięcią/dach kabrioletu
25 PSM odstraszający kradzież
26 Moduł zwalniania bagażnika
27 OnStar (jeśli jest w wyposażeniu)
28 Moduł kamery
29
30 Moduł zasilania pompy paliwa
31 Zatrzask modułu zwalniania bagażnika
32 Kontrola napięcia regulowana bateryjnie
33
34 Elektromagnes górnego kabrioletu
35
36 Przełącznik szyby pasażera
37 Przednie gniazdo zasilania akcesoriów
38
39
40
41
42
43
44
Przekaźniki
R1
R2 Odmgławiacz tylnej szyby
R3
R4 Przednie gniazdo zasilania akcesoriów
R5 Kradzież (zabezpieczenie zamka drzwi)
Zobacz także:  Chevrolet Corvette (C4, ZR1) (1993-1996) - schematy bezpieczników i przekaźników
