W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla BMW i4 z lat: 2021, 2022, 2023.
BMW i4 to elektryczny samochód osobowy marki BMW. Oto kilka kluczowych informacji na temat BMW i4:
BMW i4 jest ważnym krokiem marki BMW w kierunku elektryfikacji gamy samochodów. Samochód, który łączy sportowy charakter i osiągi z zrównoważonym napędem elektrycznym, oferując ekologiczną alternatywę dla tradycyjnych silników spalinowych.
Numery bezpieczników powiązane ze znaczeniem bezpiecznika

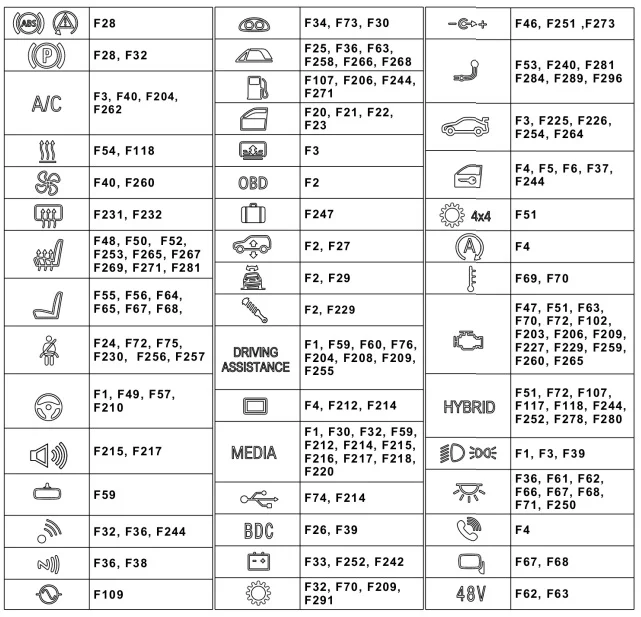

Opis symboli można znaleźć tutaj:
| Numer | Symbol | Opis |
| 1 |  |
ABS (układ przeciwblokujący);
DSC (dynamiczna kontrola stabilności) |
| 2 |  |
Moduł sterujący funkcją kolumny kierownicy |
| 3 |  |
Moduł przyczepy, hak holowniczy |
| 4 |  |
Wyświetlacz przezierny (head-up) |
| 5 |  |
System START-STOP |
| 6 |  |
Lusterka elektryczne |
| 7 |  |
Układ zawieszenia pneumatycznego |
| 8 |  |
Skrzynia biegów;
DSC – dynamiczna kontrola stabilności; SMG – sekwencyjna manualna skrzynia biegów. |
| 9 |  |
Reflektory;
Czujnik deszczu; Czujnik światła; Elektroniczna kontrola wysokości jazdy. |
| 10 |  |
Moduł świetlny |
| 11 |  |
Zmieniarka CD;
Moduł bramki „CAN”. |
| 12 |  |
Alarm |
| 13 |
|
Czujniki parkowania;
HomeLink (otwieracz drzwi garażowych) |
| 14 |  |
Wentylator elektryczny |
| 15 |  |
Klakson |
| 16 |  |
Moduł drzwi;
Automatyczne miękkie zamykanie. |
| 17 |  |
Okna elektryczne |
| 18 |  |
Podgrzewane siedzenia |
| 19 |  |
Regulacja siedzenia |
| 20 |  |
Pasy bezpieczeństwa |
| 21 |  |
OBD |
| 22 |  |
Ogrzewanie;
Niezależne ogrzewanie postojowe. Ogrzewanie przedniej szyby. |
| 23 |  |
Tempomat |
| 24 |  |
Przekaźnik tylnej wycieraczki |
| 25 |  |
Odmgławiacz tylnej szyby (ogrzewana szyba tylna) |
| 26 |  |
Podgrzewacz płynu do spryskiwaczy |
| 27 |  |
Wentylator |
| 28 |  |
Światła wewnętrzne |
| 29 |  |
Klaster instrumentów;
Licznik. |
| 30 |
|
System klimatyzacji |
| 31 | „DDE” | Cyfrowa elektronika Diesla (DDE) |
| 32 |  |
Przekaźnik pompy paliwa;
Sterowanie pompą paliwa. |
| 33 |  |
DME – cyfrowa elektronika silnika;
Zintegrowany moduł napięciowy – IVM. |
| 34 |  |
BDC (kontroler domeny nadwozia) |
| 35 |  |
Wzmacniacz HiFi;
Tuner telewizyjny; Moduł wideo. Radio. |
| 36 |  |
Kontrola ciśnienia w oponach RDV |
| 37 |  |
Spryskiwacze szyby przedniej |
| 38 |  |
System mycia reflektorów |
| 39 |  |
Szyberdach;
Szkło panoramiczne; Zamienny moduł górny. |
| 40 |  |
Telefon |
| 41 |  |
Zamienny moduł górny;
Przemienny przekaźnik. |
| 42 |  |
Zapalniczka przednia i tylna;
Gniazdo 12V; Gniazdo ładowania schowka (12V). |
| 43 |  |
Hamulec postojowy |
| 44 |  |
Zamek pokrywy bagażnika (tylnej klapy);
Automatyczne zamykanie tylnej klapy. |
| 45 |  |
Elektryczna tylna osłona przeciwsłoneczna |
| 46 |  |
Dynamiczny układ napędowy |
| 47 |  |
napęd na 4 koła |
| 48 |  |
Klimatyzacja |
| 49 |  |
Pomoc w prowadzeniu pojazdu |
| 50 |  |
System hybrydowy |
| 51 |  |
System dźwiękowy |
| 52 |  |
Elektrochromatyczne lusterko wsteczne |
| 53 |  |
Przekaźnik sprężarki zawieszenia pneumatycznego |

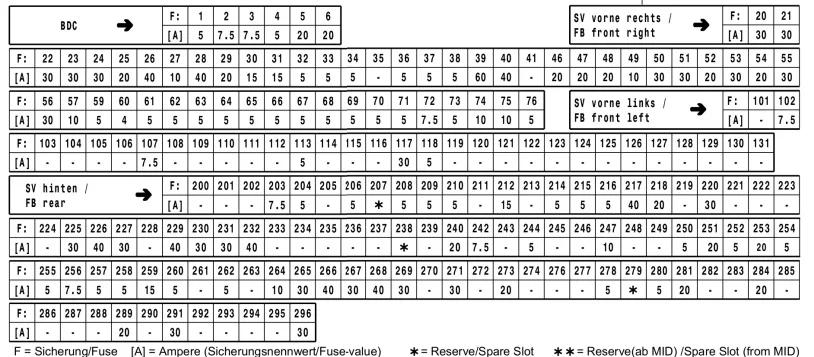

Ampery

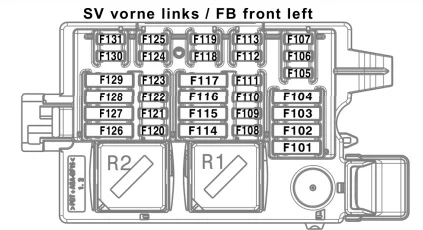

Schemat skrzynki bezpieczników w przedziale pasażerskim (lewa strona)
Pod deską rozdzielczą po stronie kierowcy znajduje się kolejna skrzynka z bezpiecznikami i przekaźnikami.
Opis
| 101 | – |
| 102 | 7,5A Elektronika, sterowanie silnikiem |
| 103 | – |
| 104 | – |
| 105 | – |
| 106 | – |
| 107 | 10A Hybrydowy: Moduł sterujący zbiornika paliwa pod ciśnieniem |
| 108 | – |
| 109 | – |
| 110 | – |
| 111 | – |
| 112 | – |
| 113 | – |
| 114 | – |
| 115 | – |
| 116 | – |
| 117 | 30A Hybrydowy: Automatyczna skrzynia biegów, skrzynia rozdzielcza |
| 118 | 5A Pomocnicza nagrzewnica elektryczna, oświetlenie przedniego głośnika średniotonowego |
| 119 | – |
| 120 | – |
| 121 | – |
| 122 | – |
| 123 | – |
| 124 | – |
| 125 | – |
| 126 | – |
| 127 | – |
| 128 | – |
| 129 | – |
| 130 | – |
| 131 | – |

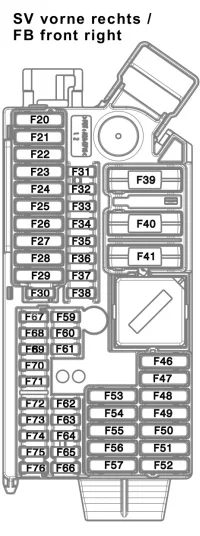

Schemat skrzynki bezpieczników w przedziale pasażerskim (prawa strona)
Skrzynka bezpieczników po stronie pasażera
Po prawej stronie pod schowkiem znajduje się skrzynka bezpieczników i przekaźników.
Opis
| 20 | 30A Siłownik podnośnika szyb, drzwi kierowcy z elektroniką sterującą |
| 21 | 30A Przednia szyba pasażera z elektroniką sterującą |
| 22 | 30A Tylne okno elektryczne po stronie kierowcy z elektroniką sterującą |
| 23 | 30A Elektryczna szyba tylna po stronie pasażera z elektroniką sterującą |
| 24 | 30A Lewy odwracalny elektromotoryczny zwijacz automatyczny (pas bezpieczeństwa) |
| 25 | 20A Centrum funkcji dachu |
| 26 | 40A Kontroler domeny nadwozia |
| 27 | – |
| 28 | Dynamiczna kontrola stabilności 40A (DSC) |
| 29 | 20A Elektroniczne sterowanie skrzynią biegów, skrzynia rozdzielcza |
| 30 | 15A System multimedialny |
| 31 | 15A |
| 32 | 5A Panel sterowania w konsoli środkowej, parking |
| 33 | Bateria 5A |
| 34 | 5A Jednostka sterująca zestawu wskaźników |
| 35 | – |
| 36 | 5A Centrum funkcji dachowych (lampka do map, oświetlenie wnętrza, oświetlenie otoczenia) |
| 37 | 5A Centralny zamek |
| 38 | 5A Moduł elektroniczny klamki zewnętrznej drzwi kierowcy |
| 39 | 60A Kontroler domeny Body |
| 40 | Silnik wentylatora 40A ze stopniem wyjściowym |
| 41 | – |
| 46 | Zapalniczka 20A , termoelektryczny uchwyt na kubek |
| 47 | 20A Zarządzanie silnikiem |
| 48 | 20A Podgrzewane siedzenia |
| 49 | 10A Elektryczna regulacja kolumny kierownicy |
| 50 | 30А Podgrzewane siedzenia |
| 51 | 30A Zarządzanie silnikiem |
| 52 | 20A Elektronika ogrzewania siedzenia |
| 53 | 30A Moduł przyczepy |
| 54 | 20A Autonomiczny podgrzewacz dodatkowy |
| 55 | 30A Moduł siedziska (z modułem siedziska), blok przełączników regulacji siedzenia (bez modułu siedziska) |
| 56 | 30A Moduł siedziska (z modułem siedziska), blok przełączników regulacji siedzenia (bez modułu siedziska) |
| 57 | 10A Elektryczna regulacja kolumny kierownicy |
| 59 | 5A Elektrochromowe wewnętrzne lusterko wsteczne |
| 60 | 5A Asystent kierowcy |
| 61 | 5A Oświetlenie poszycia środkowych drzwi tylnych (po stronie kierowcy), oświetlenie kieszeni w drzwiach tylnych (po stronie kierowcy), oświetlenie klamki wewnętrznej drzwi tylnych (po stronie kierowcy), oświetlenie poszycia drzwi tylnych po stronie kierowcy (na górze), oświetlenie tylnego lewego głośnika, dodatkowa pompa wodna ( Diesel) |
| 62 | Akumulator pomocniczy 5A, oświetlenie głośników tablicy rozdzielczej, odświeżacz powietrza, napęd CD, jonizator, rozrusznik-alternator 48V (B57, B58) |
| 63 | 5A Włącznik oświetlenia schowka podręcznego, system kamer kierowcy, jednostka sterująca mocą 48 V (PCU48), akumulator 48 V |
| 64 | 5A Blok zaworów regulacji szerokości oparcia siedzenia kierowcy, blok zaworów podparcia lędźwiowego kierowcy, blok przełączników regulacji siedzenia (po stronie kierowcy), tylne światło wnęki na nogi (po stronie kierowcy), oświetlenie tylnego panelu siedzenia kierowcy, port ładowania USB, moduł pompowania przedniego lewego siedzenia |
| 65 | 5A Blok zaworów regulacji szerokości oparcia pasażera z przodu, Blok zaworów podparcia lędźwiowego pasażera z przodu, Blok przełączników regulacji siedzenia (po stronie pasażera z przodu), Tylne oświetlenie przestrzeni na nogi (po stronie pasażera z przodu), Oświetlenie tylnego panelu oparcia pasażera z przodu, Złącze USB do ładowania nr 2, moduł pompowania przedniego prawego siedzenia |
| 66 | 5A Oświetlenie górnej środkowej tablicy przyrządów, górne oświetlenie tablicy przyrządów po stronie pasażera z przodu, dolne środkowe oświetlenie tablicy rozdzielczej, dolne oświetlenie tablicy przyrządów po stronie kierowcy/pasażera, oświetlenie przestrzeni na nogi przednie lewe/prawe |
| 67 | 5A Skrzynka przełączników w drzwiach kierowcy, Skrzynka przełączników w drzwiach kierowcy, Oświetlenie wewnętrznej klamki drzwi kierowcy, Oświetlenie panelu drzwi kierowcy (środek), Oświetlenie kieszeni drzwi kierowcy, Oświetlenie panelu drzwi kierowcy (góra), Oświetlenie przedniego lewego głośnika średniotonowego, Przedni lewy głośnik wysokotonowy Oświetlenie |
| 68 | 5A Lusterko zewnętrzne pasażera, skrzynka przełączników w drzwiach pasażera, oświetlenie wewnętrznej klamki drzwi pasażera, oświetlenie panelu drzwi pasażera z przodu (w środku), oświetlenie kieszeni w drzwiach pasażera, oświetlenie panelu drzwi pasażera z przodu (na górze), oświetlenie przedniego prawego głośnika średniotonowego, oświetlenie przedniego prawego głośnik wysokotonowy |
| 69 | 5A Żaluzje chłodnicy (górna, dolna) |
| 70 | 5A Tylna tablica rozdzielcza, przekaźnik wyłączający wentylator elektryczny, wentylator elektryczny |
| 71 | Kamera surround 5A (z kamerą surround), kamera cofania |
| 72 | 7,5A Zarządzanie silnikiem |
| 73 | 5A Jednostka sterująca zestawu wskaźników |
| 74 | Gniazdo USB 10A |
| 75 | 10A Moduł zabezpieczający przed awarią |
| 76 | 5A Asystent kierowcy |

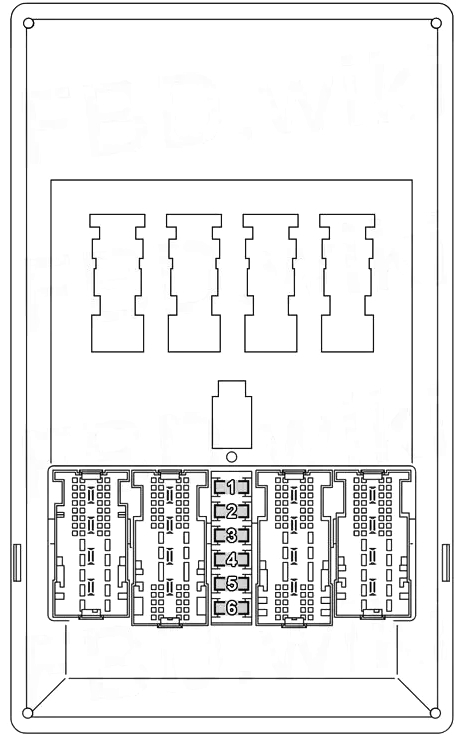

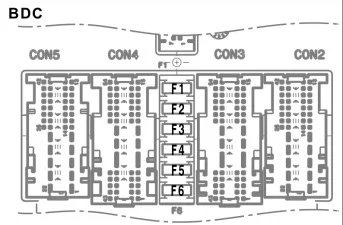

Moduł kontroli nadwozia (BDC)
Komora bezpieczników jest zainstalowana w elektronicznej jednostce sterującej BDC (Body Domain Controller), która jest zamontowana na prawym słupku, pod tapicerką przedziału pasażerskiego po prawej stronie pasażera.
Opis

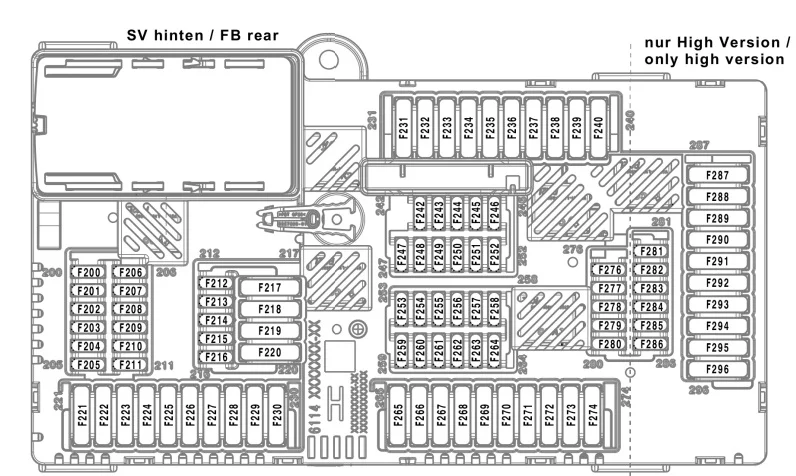

Schemat skrzynki bezpieczników w bagażniku
Bezpieczniki znajdują się w przestrzeni ładunkowej po prawej stronie (za osłoną).
