BMW 5 G30-G31 (2017-2022) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla BMW 5 G30-G31 z lat: 2017 2018 2019 2020 2021 2022. BMW 5 G30-G31 to siódma generacja modelu BMW Serii 5, która jest produkowana od 2016 roku. Oto kilka informacji na temat BMW 5 G30-G31: Design: BMW 5 G30-G31 ma nowoczesny i dynamiczny design, charakteryzujący się eleganckimi liniami […]

09/01/2023
Czas czytania: 9 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla BMW 5 G30-G31 z lat: 2017 2018 2019 2020 2021 2022.

BMW 5 G30-G31 to siódma generacja modelu BMW Serii 5, która jest produkowana od 2016 roku. Oto kilka informacji na temat BMW 5 G30-G31:

  1. Design: BMW 5 G30-G31 ma nowoczesny i dynamiczny design, charakteryzujący się eleganckimi liniami i proporcjami. Przód samochodu wyróżnia się charakterystycznym przednim grillem w kształcie nerkowatych otworów i smukłymi reflektorami LED. Zarówno wersja sedan (G30) jak i kombi (G31) oferują przestronne wnętrza i atrakcyjne proporcje nadwozia.
  2. Silniki: BMW 5 G30-G31 oferuje różnorodne silniki benzynowe i wysokoprężne, w tym trzy-, cztero- i sześciocylindrowe jednostki. Modele M Performance M550i i M5 są wyposażone w mocne silniki V8 TwinPower Turbo, zapewniające imponujące osiągi.
  3. Wnętrze: Kabina BMW 5 G30-G31 prezentuje wysoką jakość wykonania i luksusowy design. Zastosowane materiały są wysokiej jakości, a ergonomiczne układy i intuicyjne sterowanie zapewniają komfortowe doświadczenia podczas jazdy. Wyposażenie obejmuje między innymi zaawansowane systemy multimedialne, wygodne fotele, systemy wspomagające kierowcę i wiele innych opcji.
  4. Technologia i bezpieczeństwo: BMW 5 G30-G31 wyposażone jest w wiele zaawansowanych technologii i systemów bezpieczeństwa. Znajdują się wśród nich system nawigacji z dużym ekranem dotykowym, systemy audio wysokiej jakości, asystent parkowania, adaptacyjne zawieszenie, systemy monitorowania martwego pola, aktywny tempomat, systemy bezpieczeństwa aktywnego i pasywnego, oraz wiele innych.
  5. Jazda: BMW 5 G30-G31 oferuje znakomite prowadzenie i wygodę jazdy. Zawieszenie jest dobrze dostrojone, zapewniając zarówno komfort na długich trasach, jak i precyzję na krętych drogach. Dostępne są różne tryby jazdy, które pozwalają dostosować charakterystykę samochodu do preferencji kierowcy.

BMW 5 G30-G31 to samochód, który łączy luksus, sportowe osiągi, zaawansowane technologie i bezpieczeństwo. Jest to popularny wybór w segmencie średnich samochodów premium, cieszący się uznaniem zarówno wśród klientów indywidualnych, jak i flotowych.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

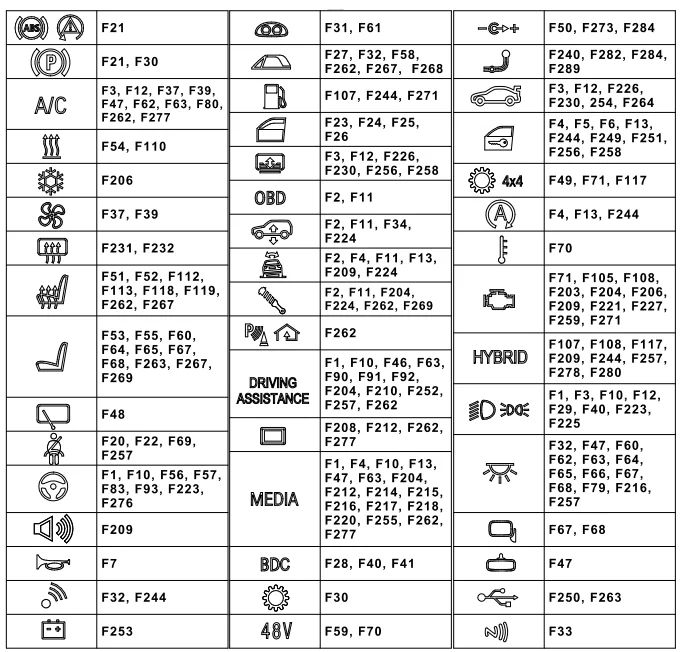

Numery bezpieczników powiązane ze znaczeniem bezpiecznika

BMW 5 G30-G31 (2017-2022) - schematy bezpieczników i przekaźników



Opis symboli można znaleźć tutaj:

Numer Symbol Opis
1 Opis symboli bezpieczników dla BMW
ABS (układ przeciwblokujący);

DSC (dynamiczna kontrola stabilności)

2 Opis symboli bezpieczników dla BMW Moduł sterujący funkcją kolumny kierownicy
3 Opis symboli bezpieczników dla BMW Moduł przyczepy, hak holowniczy
4 Opis symboli bezpieczników dla BMW Wyświetlacz przezierny (head-up)
5 Opis symboli bezpieczników dla BMW System START-STOP
6 Opis symboli bezpieczników dla BMW Lusterka elektryczne
7 Opis symboli bezpieczników dla BMW Układ zawieszenia pneumatycznego
8 Opis symboli bezpieczników dla BMW Skrzynia biegów;

DSC – dynamiczna kontrola stabilności;

SMG –   sekwencyjna manualna skrzynia biegów.

9 Opis symboli bezpieczników dla BMW Reflektory;

Czujnik deszczu;

Czujnik światła;

Elektroniczna kontrola wysokości jazdy.

10 Opis symboli bezpieczników dla BMW Moduł świetlny
11 Opis symboli bezpieczników dla BMW Zmieniarka CD;

Moduł bramki „CAN”.

12 Opis symboli bezpieczników dla BMW Alarm
13 Opis symboli bezpieczników dla BMW

Opis symboli bezpieczników dla BMW

Czujniki parkowania;

HomeLink (otwieracz drzwi garażowych)

14 Opis symboli bezpieczników dla BMW Wentylator elektryczny
15 Opis symboli bezpieczników dla BMW Klakson
16 Opis symboli bezpieczników dla BMW Moduł drzwi;

Automatyczne miękkie zamykanie.

17 Opis symboli bezpieczników dla BMW Okna elektryczne
18 Opis symboli bezpieczników dla BMW Podgrzewane siedzenia
19 Opis symboli bezpieczników dla BMW Regulacja siedzenia
20 Opis symboli bezpieczników dla BMW Pasy bezpieczeństwa
21 Opis symboli bezpieczników dla BMW OBD
22 Opis symboli bezpieczników dla BMW Ogrzewanie;

Niezależne ogrzewanie postojowe.

Ogrzewanie przedniej szyby.

23 Opis symboli bezpieczników dla BMW Tempomat
24 Opis symboli bezpieczników dla BMW Przekaźnik tylnej wycieraczki
25 Opis symboli bezpieczników dla BMW Odmgławiacz tylnej szyby (ogrzewana szyba tylna)
26 Opis symboli bezpieczników dla BMW Podgrzewacz płynu do spryskiwaczy
27 Opis symboli bezpieczników dla BMW Wentylator
28 Opis symboli bezpieczników dla BMW Światła wewnętrzne
29 Opis symboli bezpieczników dla BMW Klaster instrumentów;

Licznik.

30 Opis symboli bezpieczników dla BMW

Opis symboli bezpieczników dla BMW

System klimatyzacji
31 „DDE” Cyfrowa elektronika Diesla (DDE)
32 Opis symboli bezpieczników dla BMW Przekaźnik pompy paliwa;

Sterowanie pompą paliwa.

33 Opis symboli bezpieczników dla BMW DME – cyfrowa elektronika silnika;

Zintegrowany moduł napięciowy – IVM.

34 Opis symboli bezpieczników dla BMW BDC (kontroler domeny nadwozia)
35 Opis symboli bezpieczników dla BMW Wzmacniacz HiFi;

Tuner telewizyjny;

Moduł wideo.

Radio.

36 Opis symboli bezpieczników dla BMW Kontrola ciśnienia w oponach RDV
37 Opis symboli bezpieczników dla BMW  Spryskiwacze szyby przedniej
38 Opis symboli bezpieczników dla BMW System mycia reflektorów
39 Opis symboli bezpieczników dla BMW Szyberdach;

Szkło panoramiczne;

Zamienny moduł górny.

40 Opis symboli bezpieczników dla BMW Telefon
41 Opis symboli bezpieczników dla BMW Zamienny moduł górny;

Przemienny przekaźnik.

42 Opis symboli bezpieczników dla BMW Zapalniczka przednia i tylna;

Gniazdo 12V;

Gniazdo ładowania schowka (12V).

43 Opis symboli bezpieczników dla BMW Hamulec postojowy
44 Opis symboli bezpieczników dla BMW Zamek pokrywy bagażnika (tylnej klapy);

Automatyczne zamykanie tylnej klapy.

45 Opis symboli bezpieczników dla BMW Elektryczna tylna osłona przeciwsłoneczna
46 Opis symboli bezpieczników dla BMW Dynamiczny układ napędowy
47 Opis symboli bezpieczników dla BMW napęd na 4 koła
48 Opis symboli bezpieczników dla BMW Klimatyzacja
49 Opis symboli bezpieczników dla BMW Pomoc w prowadzeniu pojazdu
50 Opis symboli bezpieczników dla BMW System hybrydowy
51 Opis symboli bezpieczników dla BMW System dźwiękowy
52 Opis symboli bezpieczników dla BMW Elektrochromatyczne lusterko wsteczne
53 Opis symboli bezpieczników dla BMW Przekaźnik sprężarki zawieszenia pneumatycznego

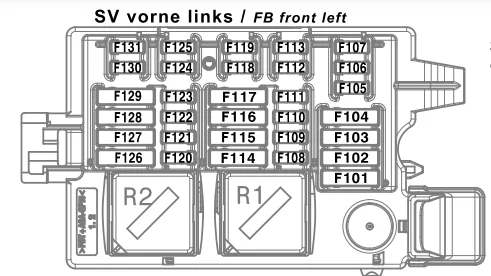

Schemat skrzynki bezpieczników w przedziale pasażerskim (lewa strona)

Bezpieczniki znajdują się we wnętrzu samochodu w obszarze podłogi pasażera z przodu za osłoną.

BMW 5 G30-G31 (2017-2022) - schematy bezpieczników i przekaźników



101  –
102  –
103  –
104  –
105 7.5A Elektronika maszyn elektrycznych
106
107 10A Hybrydowy: Moduł sterujący zbiornika paliwa pod ciśnieniem
108 15A Elektronika i zarządzanie silnikiem
109
110 5A Pomocnicza nagrzewnica elektryczna, oświetlenie przedniego głośnika średniotonowego
111 5A Tylna rozdzielnica
112
113
114
115
116
117 30A Hybrydowy: Automatyczna skrzynia biegów, skrzynia rozdzielcza
118  –
119  –
120  –
121  –
122  –
123  –
124  –
125  –
126  –
127  –
128  –
129  –
130  –
131  –
  • R1-
  • R2 – Przekaźnik zacisku 30B

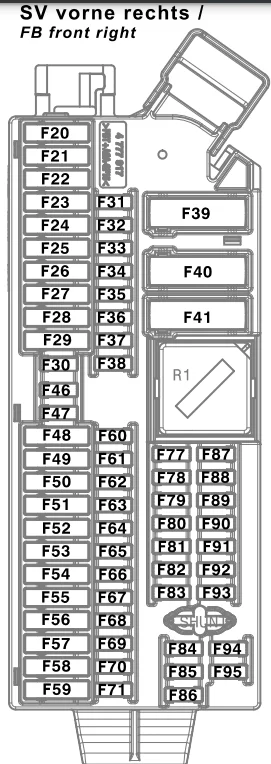

Schemat skrzynki bezpieczników w przedziale pasażerskim (prawa strona)

BMW 5 G30-G31 (2017-2022) - schematy bezpieczników i przekaźników

BMW 5 G30-G31 (2017-2022) - schematy bezpieczników i przekaźników

20 30A System bezpieczeństwa, odwracalny elektromotoryczny zwijacz automatyczny (pas bezpieczeństwa)
21 40A Dynamiczna kontrola stabilności (DSC), ABS, parkowanie
22 30A System bezpieczeństwa, odwracalny elektromotoryczny zwijacz automatyczny (pas bezpieczeństwa)
23 30A Regulator okna drzwi
24 30A Regulator okna drzwi
25 30A Regulator okna drzwi
26 30A Regulator okna drzwi
27 20A Centrum funkcji dachu
28
29 20A Reflektory, czujnik deszczu, czujnik światła
30 5A Hamulec postojowy
31 5A Jednostka sterująca zestawu wskaźników
32 5A Centrum funkcyjne dachu (lampka mapy, oświetlenie wnętrza, oświetlenie otoczenia, alarm)
33
34 Elektroniczna kontrola wysokości jazdy
35 Moduł haka holowniczego
36
37 System klimatyzacji i wentylacji
38
39
40 Oświetlenie wewnętrzne, jednostka BDC
41 Blok BDC
42
43
44
45
46 asystent kierowcy
47 Oświetlenie wnętrza, klimatyzacja
48 Moduł wycieraczki
49 Elektroniczne sterowanie skrzynią biegów, skrzynia rozdzielcza, 4*4
50 Zapalniczka
51 Ogrzewanie siedzenia
52 Ogrzewanie siedzenia
53 Moduł siedzenia kierowcy (z modułem siedzenia), blok przełączników regulacji bocznego siedzenia kierowcy (bez modułu siedzenia)
54 podgrzewacz
55 Moduł przedniego siedzenia pasażera (z modułem siedzenia), blok przełączników regulacji przedniego siedzenia pasażera (bez modułu siedzenia)
56 Elektryczna regulacja kolumny kierownicy
57 Blok przełączników kolumny kierownicy
58 Funkcjonalny środek dachu
59
60 Zarządzanie siedzeniami
61 Górne oświetlenie środkowej tablicy przyrządów, górne oświetlenie tablicy przyrządów pasażera z przodu, dolne środkowe oświetlenie tablicy przyrządów, dolne oświetlenie tablicy przyrządów kierowcy/pasażera, przednie lewe/prawe oświetlenie przestrzeni na nogi
62 Włącznik oświetlenia schowka podręcznego, system kamer kierowcy, oświetlenie wnętrza
63 Oświetlenie głośnika na desce rozdzielczej, odświeżacz powietrza, napęd CD, jonizator, generator rozrusznika 48 V
64 Blok zaworów regulacji szerokości oparcia siedzenia kierowcy, blok zaworów podparcia lędźwiowego kierowcy, blok przełączników regulacji siedzenia (po stronie kierowcy), tylne światło wnęki na nogi (po stronie kierowcy), podświetlenie oparcia kierowcy, gniazdo ładowania USB, moduł pompowania przedniego lewego siedzenia
65 Zespół zaworu regulacji szerokości oparcia pasażera z przodu, zespół zaworu podparcia lędźwiowego pasażera z przodu, zespół przełącznika regulacji siedzenia (po stronie pasażera z przodu), tylne oświetlenie wnęki na nogi (po stronie pasażera z przodu), oświetlenie tylnego siedzenia pasażera z przodu, złącze USB do ładowania nr 2, przód Moduł pompowania prawego siedzenia
66 Oświetlenie wewnętrzne
67 Skrzynka przełączników drzwi kierowcy, skrzynka przełączników siedzenia drzwi kierowcy, oświetlenie klamki wewnętrznej drzwi kierowcy, oświetlenie panelu poszycia drzwi kierowcy (środkowe), oświetlenie kieszeni drzwi kierowcy, oświetlenie panelu poszycia drzwi kierowcy (góra), światło przedniego lewego głośnika średniotonowego, lekki przedni lewy głośnik wysokotonowy
68 Lusterko zewnętrzne pasażera, skrzynka przełączników drzwi pasażera, oświetlenie wewnętrznej klamki drzwi pasażera, oświetlenie panelu poszycia drzwi pasażera z przodu (środek), oświetlenie kieszeni drzwi pasażera, oświetlenie panelu poszycia drzwi pasażera z przodu (góra), światło głośnika średniotonowego przedniego prawego, światło przednie prawe głośnik wysokotonowy
69 moduł bezpieczeństwa zderzeniowe
70 Przekaźnik wyłączający wentylator elektryczny, wentylator elektryczny
71 Zarządzanie silnikiem
72
73
74 Termoelektryczny uchwyt na kubek
75
76

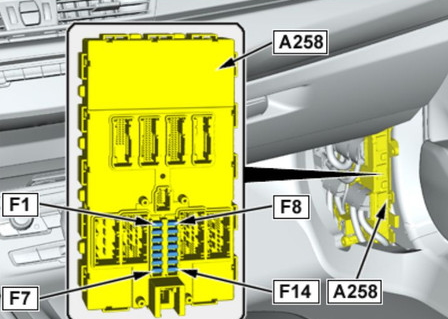

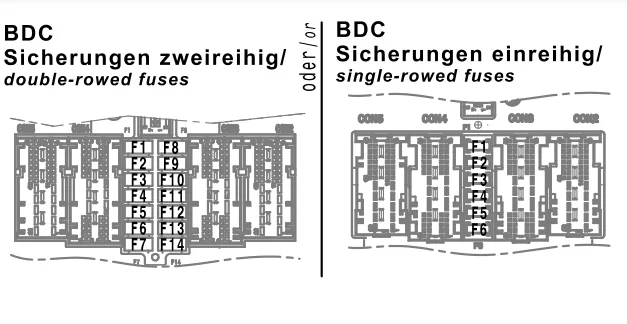

Moduł kontroli nadwozia (BDC)

BMW 5 G30-G31 (2017-2022) - schematy bezpieczników i przekaźników

  • 20A – Przekaźnik blokady, przekaźnik odblokowania (drzwi, korek wlewu paliwa)
  • 20A – Przekaźnik zamka drzwi kierowcy, przekaźnik zamka (zamek drzwi kierowcy, zamek drzwi pasażera z przodu, zamek tylnych drzwi po stronie kierowcy, zamek tylnych drzwi po stronie pasażera, siłownik centralnego zamka drzwi wlewu paliwa)
  • 15A – Sygnał (klakson)
  • 5A – Blok przełączników kolumny kierownicy, przednia środkowa kratka wentylacyjna, panel sterowania systemem audio, sterownik oświetlenia, jednostka główna
  • 7,5 A – Złącze diagnostyczne, elektroniczna kontrola wysokości jazdy, platforma zapewniająca dynamikę pionową
  • 7,5A – Układ ogrzewania/klimatyzacji, moduł funkcyjny tylnych drzwi, czujnik deszczu/światła/słońca/słońca/kondensacji
  • 5A – System start/stop

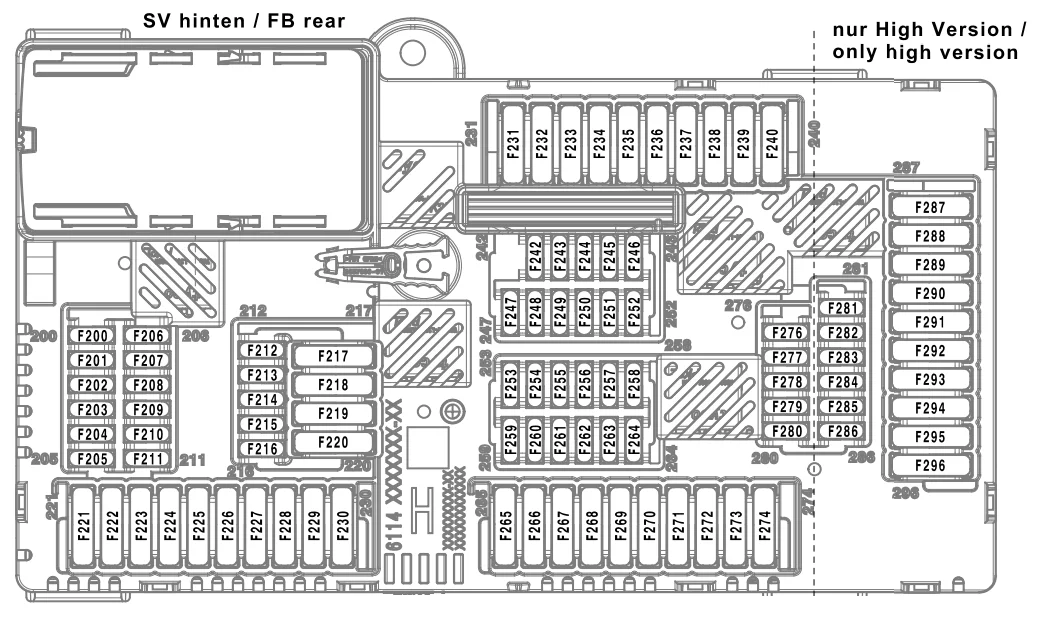

Schemat skrzynki bezpieczników w bagażniku

Bezpieczniki znajdują się w przestrzeni ładunkowej po prawej stronie (za osłoną).

  1. Zdejmij osłonę z prawego poszycia bocznego
  2. .Skrzynka bezpieczników może być umieszczona za izolacją akustyczną.

BMW 5 G30-G31 (2017-2022) - schematy bezpieczników i przekaźników

Numer Ampery [A]
200
201
202
203 7,5
204 5
205
206 10
207
208 5
209 5
210 5
211
212 15
213
214 5
215 10
216 5
217 40
218 20
219
220 30
221 30
222
223 20
224 30
225 20
226 40
227 30
228
229
230 30
231 30
232 30
233
234
235 30
236
237
238
239
240 20
241
242
243
244 5
245
246
247
248
249 10
250
251 10
252 5
253
254 5
255 5
256 10
257 5
258 10
259 15
260
261
262 5
263 7,5
264 10
265
266
267 30
268 20
269 30
270
271 30
272
273 20
274
275
276 5
277 5
278 5
279 5
280 10
281
282 20
283
284 20
285
286
287
288
289 20
290
291
292
293
294
295
296
