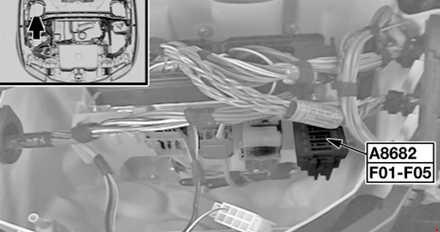

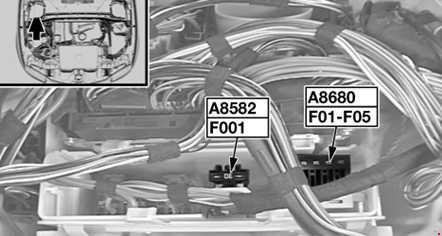

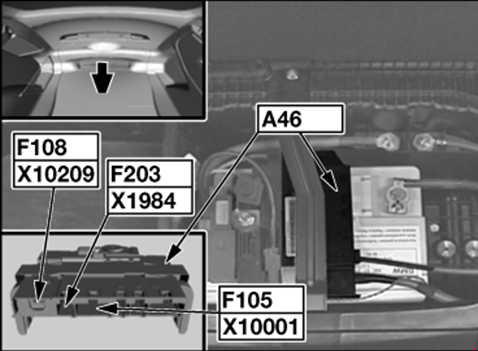

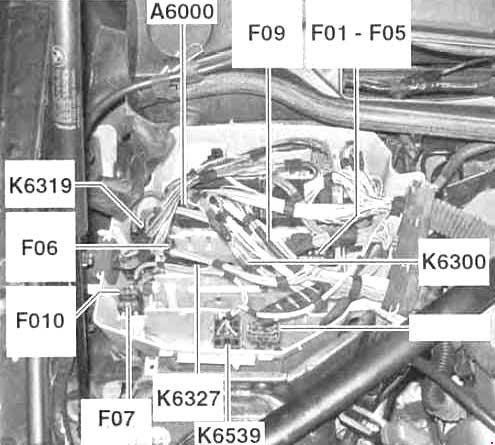

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla BMW 1 (E81-E82-E87-E88) z lat: 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2013. BMW 1 to seria kompaktowych samochodów osobowych produkowanych przez niemieckiego producenta BMW. Oznaczenia E81, E82, E87 i E88 odnoszą się do różnych wersji nadwozia w ramach serii BMW 1. […]
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla BMW 1 (E81-E82-E87-E88) z lat: 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2013.
BMW 1 to seria kompaktowych samochodów osobowych produkowanych przez niemieckiego producenta BMW. Oznaczenia E81, E82, E87 i E88 odnoszą się do różnych wersji nadwozia w ramach serii BMW 1. Oto kilka informacji na temat poszczególnych modeli:
Wszystkie modele BMW 1 (E81-E82-E87-E88) charakteryzują się wysoką jakością wykonania, sportowym charakterem, doskonałą dynamiką jazdy i bogatym wyposażeniem. Oferują różne opcje silników, w tym zarówno benzynowe, jak i wysokoprężne, które zapewniają zarówno oszczędność paliwa, jak i sportowe osiągi.
Dodatkowo, modele BMW 1 są również znane z innowacyjnych technologii, takich jak zaawansowane systemy bezpieczeństwa, systemy multimedialne i komfortowe wnętrza. W zależności od konkretnego modelu i wyposażenia, dostępne są różne funkcje i opcje dodatkowe, które można dostosować do indywidualnych preferencji.
Warto również wspomnieć, że seria BMW 1 jest uważana za jeden z najważniejszych modeli dla BMW, ponieważ stanowi podstawę dla wielu kolejnych modeli, w tym serii 2, 3, 4 i innych, które czerpią z jej sukcesu i charakterystycznych cech.
Modele:
116d, 116i, 118d, 118i, 120d, 120i, 123d, 125i, 130i, 135i, m1 coupe
Typ 1
Przedział pasażerski

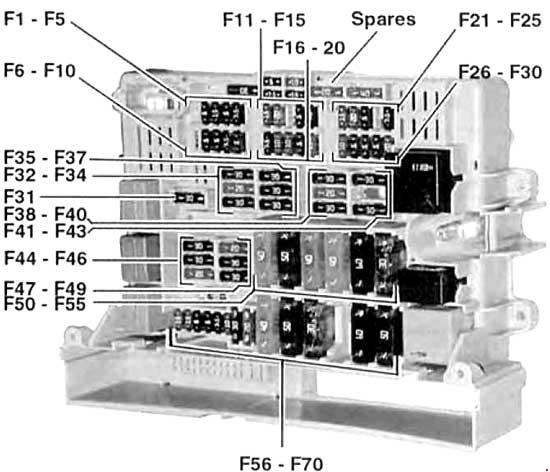

Skrzynka bezpieczników znajduje się za schowkiem na rękawiczki. Aby uzyskać dostęp, należy zdjąć osłonę ochronną.

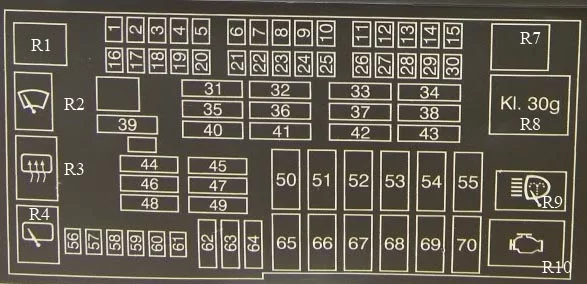

| Numer | Ampery [A] | Opis |
| F1 | 15 | do 09.2005:
Jednostka sterująca skrzynią biegów. |
| 10 | od 09.2006:
Kontroler ochrony przed przewróceniem. |
|
| F2 | 5 | do 03.2007:
Elektrochromowe lusterko wsteczne wewnętrzne; od 03.2007: Jednostka sterująca zestawu wskaźników; Gniazdo OBDII. |
| F3 | — | — |
| F4 | 5 | System dostępu do samochodu |
| F5 | 7,5 | do 03.2007:
Centrum kontroli funkcji, dach |
| 20 | od 03.2007:
Elektryczna pompa paliwowa |
|
| F6 | 15 | do 09.2007:
Moduł sterowania transmisją |
| 5 | do 09.2007:
Przetwornica DC/DC z czujnikiem AUC |
|
| F7 | 20 | do 03.2007:
Jednostka sterująca, ogrzewanie niezależne/pomocnicze |
| F8 | 5 | do 03.2007:
Zmieniarka CD |
| 20 | od 03.2007:
Wzmacniacz |
|
| F9 | 10 | do 03.2007:
Aktywny tempomat |
| F10 | — | — |
| F11 | 10 | do 09.2007:
Radio |
| 30 | od 09.2007: N52 (125i, 130i): Czujnik stanu oleju;Siłownik DISA 1; Siłownik DISA 2; |
Zawór odpowietrzający zbiornika paliwa;
Czujnik wału korbowego;
Czujnik przepływu masowego powietrza.20od 09.2007:
N46/TU2 (118i, 120i), N45/TU2 (116i):
Wtryskiwacz paliwa, cylinder 1;
Wtryskiwacz paliwa, cylinder 2;
Wtryskiwacz paliwa, cylinder 3;
Wtryskiwacz paliwa, cylinder 4;
N43 (116i, 118i, 120i):
Czujnik tlenu przed katalizatorem;
Czujnik tlenu 2 przed katalizatorem;
Czujnik tlenu za katalizatorem.F1220
do 09.2007:
Centrum kontroli funkcji, dach
15
od 09.2007:
Przekaźnik, elektryczna pompa próżniowa – F135
KontrolerF14——F155
Czujnik AUC F1615
do 03.2007:
Prawy klakson;
03.2007-09.2007:
Lewy klakson;
Prawy klakson.
10od 09.2007:
N46/TU2 (118i, 120i), N45/TU2 (116i):
Wentylator E-box (wentylator skrzynki elektrycznej);
Czujnik wału korbowego;
Zawór odpowietrzający zbiornika paliwa;
Czujnik masowego przepływu powietrza;
N43 (116i, 118i, 120i):
Wentylator E-box;
Czujnik wału korbowego;
Zmienny układ dolotowy:
Czujnik położenia i siłownik;
Czujnik masowego przepływu powietrza;
Zespół napędowy żaluzji chłodnicy;
N52 (125i, 130i):
Czujnik EAC;
Przekaźnik pompy powietrza wtórnego;
Wentylator E-box.F175
do 03.2007:
System nawigacji
10od 09.2007:
N52 (125i, 130i):
Klapa wydechowa
USA: Moduł diagnostyczny wycieku zbiornika paliwa;
N43 (116i, 118i, 120i):
Czujnik tlenku azotu.F185
do 03.2007:
Zmieniarka CD;
od 03.2007:
Elektrochromowe wewnętrzne lusterko wsteczne.
F197,5
do 03.2007:
Komfortowy moduł kontroli dostępu;
Moduł elektroniczny klamki zewnętrznej, po stronie kierowcy;
Moduł elektroniczny klamki zewnętrznej, strona pasażera;
Syrena i czujnik alarmu przechyłu;
od 03.2007:
Syrena i czujnik alarmu przechyłu.
F205Dynamiczna kontrola stabilności (DSC)F217,5
Zespół przełączników drzwi kierowcy;
Zewnętrzne lusterka wsteczne.
F22——F2310z wyjątkiem USA:
Tuner cyfrowy;
Moduł wideo;
USA:
Odbiornik satelitarny;
Tuner cyfrowy US.F245 Kontrola ciśnienia w oponach (RDC)F25——F2610 Telematyczna jednostka sterująca (TCU);
Uniwersalne ładowanie i zestaw głośnomówiący (ULF);
Nadajnik-odbiornik telefoniczny (bez TCU lub ULF);
Rozgałęźnik antenowy;
Kompensator;
Skrzynka wyrzutowa (Eject box).F275
Klaster przełączników drzwi kierowcy;
Transceiver telefonu.F285
Centrum kontroli funkcji, dach;
Kontrola odległości parkowania (PDC).F295
Czujnik AUC (do 03.2007);
Moduł ogrzewania siedzenia kierowcy;
Moduł ogrzewania siedzenia pasażera.
F3020Zapalniczka przednia;
Gniazdo ładowania, konsola środkowa, tył;
Gniazdko w bagażniku.F3130
do 09.2005:
Dynamiczna kontrola stabilności (DSC) 20
od 09.2005:
Radio (z interfejsem użytkownika radia RAD lub RAD2-BO);
CCC/M-ASK (z interfejsem użytkownika M-ASK-BO lub interfejsem użytkownika CCC-BO).F3230
do 03.2007:
Moduł siedzenia, przedni lewy (z pamięcią);
Moduł ogrzewania siedzenia kierowcy (bez pamięci);
od 03.2007:
Moduł siedzenia, przedni lewy.F3330
do 03.2007:
Przełącznik, regulacja fotela pasażera;
Przełącznik do regulacji szerokości oparcia fotela pasażera;
Przełącznik podparcia lędźwiowego pasażera;
Blok zaworowy do regulacji szerokości oparcia fotela pasażera;
Blok zaworowy, przednie prawe podparcie lędźwiowe.
5
od 03.2007:
Komfortowa jednostka kontroli dostępu;
Moduł elektroniczny klamki zewnętrznej, po stronie kierowcy;
Moduł elektroniczny klamki zewnętrznej, strona pasażera.
F3430
do 03.2007:
Wzmacniacz 5
od 03.2007:
Zmieniarka CD
F3520
do 09.2005:
N46 (118i, 120i), N45 (116i):
Elektryczna pompa paliwa;
N52 (125i, 130i), M47/TU2 (118d, 120d):
Sterowanie pompą paliwa (EKPS).30
od 09.2005:
Dynamiczna kontrola stabilności (DSC)
F3630Moduł przypodłogowy (Footwell module)F3730
do 03.2007:
Przełącznik do regulacji szerokości oparcia fotela kierowcy;
Przełącznik podparcia lędźwiowego kierowcy;
Blok zaworowy do regulacji szerokości oparcia fotela kierowcy;
Blok zaworowy, przednia lewa podpora lędźwiowa.
10
03.2007-09.2007:
Przełącznik do regulacji szerokości oparcia fotela pasażera;
Przełącznik do regulacji szerokości oparcia fotela kierowcy;
Przełącznik podparcia lędźwiowego pasażera;
Przełącznik podparcia lędźwiowego kierowcy;
Blok zaworowy do regulacji szerokości oparcia fotela kierowcy;
Blok zaworowy do regulacji szerokości oparcia fotela kierowcy;
Blok zaworowy, przednia lewa podpora lędźwiowa;
Blok zaworowy, przednia lewa podpora lędźwiowa.
30
od 09.2007: N52 (125i, 130i):
Jednostka sterująca DME;
Elektryczna pompa płynu chłodzącego;
Termostat;
Czujnik wałka rozrządu zaworów dolotowych;
Czujnik wałka rozrządu wydechu;
Elektrozawór VANOS, wlot;
Zawór elektromagnetyczny VANOS, wydech.
F3830
od 09.2007: N52 (125i, 130i):
Czujnik tlenu przed katalizatorem;
Czujnik tlenu 2 przed katalizatorem;
Czujnik tlenu za katalizatorem;
Czujnik tlenu 2 za katalizatorem;
Ogrzewanie odpowietrznika wału korbowego 1.
F3930
do 09.2007:
Silnik wycieraczek;
od 09.2007:
N52 (125i, 130i):
Wtryskiwacz paliwa, cylinder 1;
Wtryskiwacz paliwa, cylinder 2;
Wtryskiwacz paliwa, cylinder 3;
Wtryskiwacz paliwa, cylinder 4;
Wtryskiwacz paliwa, cylinder 5;
Wtryskiwacz paliwa, cylinder 6;
Cewka zapłonowa, cylinder 1;
Cewka zapłonowa, cylinder 2;
Cewka zapłonowa, cylinder 3;
Cewka zapłonowa, cylinder 4;
Cewka zapłonowa, cylinder 5;
Cewka zapłonowa, cylinder 6;
Kondensator przeciwzakłóceniowy do cewek zapłonowych.
F4020
do 09.2005:
Radio (z interfejsem użytkownika radia RAD lub RAD2-BO) CCC/M-ASK (z interfejsem użytkownika M-ASK-BO lub interfejsem użytkownika CCC-BO);
09.2005-03.2007:
Elektryczna pompa paliwa (bez EKPS) Sterowanie pompą paliwa (EKPS).
7,5od 03.2007 r.: Centrum kontroli funkcji, dachF4130
Moduł przypodłogowy (Footwell module)F4230
do 09.2005:
Przełącznik do regulacji szerokości oparcia fotela kierowcy;
Przełącznik podparcia lędźwiowego kierowcy;
Blok zaworowy do regulacji szerokości oparcia fotela kierowcy;
Blok zaworowy, przednia lewa podpora lędźwiowa;
09.2006-03.2007:
Moduł przyczepy.
40
od 03.2007:
Moduł przypodłogowy (Footwell module)
F4330Pompa spryskiwacza reflektorówF4430
Moduł przyczepyF4520
do 09.2005:
Gniazdo przyczepy
40
09.2005-03.2007:
Aktywne sterowanie
30
od 03.2007:
Moduł siedzenia, przedni prawy
F4630Obwód blokady odmgławiacza tylnej szyby (dodatni)F4720
od 09.2005:
Gniazdo przyczepy
F4820Jednostka sterująca przerywanym wycieraniem/myciem, tyłF4930
do 03.2007:
Moduł ogrzewania siedzenia pasażera;
03.2007-09.2007:
Moduł siedzenia, przedni prawy.
40
od 09.2007:
Aktywne sterowanie
F5040
do 09.2005:
Aktywne sterowanie
10
od 03.2007:
Jednostka sterująca DME F5150
System dostępu do samochodu F5250
do 03.2007:
Moduł przypodłogowy (Footwell module)
20
stan na dzień 03.2007:
Moduł ogrzewania fotela kierowcy
F5350
do 03.2007:
Moduł przypodłogowy (Footwell module)
20
stan na 03.2007:
Moduł ogrzewania siedzenia pasażera
F5460
do 03.2007:
Rozdzielacz prądu B+
30
stan na dzień 03.2007:
Moduł przyczepy F55——F5615
Centralny zamekF5715
Centralny zamekF585
Gniazdo zestawu wskaźników OBD IIF595
Zestaw przełączników kolumny kierownicyF607,5
System ogrzewania/klimatyzacjiF6110
Centralny wyświetlacz informacyjny;
Oświetlenie schowka;
Oświetlenie bagażnika, prawe.
F6230Kontrola okna
F6330Kontrola okna
F6430Kontrola okna
F6540Dynamiczna kontrola stabilności (DSC)
F6650Podgrzewacz paliwaF6750
do 03.2007:
Stopień mocy dmuchawy
30
od 03.2007:
Stopień mocy dmuchawy
F6850
do 03.2007:
Przekaźnik, elektryczna pompa próżniowa
40
od 03.2007:
Moduł przypodłogowy (Footwell module)
F6950Wiatrak elektrycznyF7050Pompa wtryskowa powietrza wtórnego;
N45 (116i):
Elektryczna pompa próżniowa.F7120Gniazdo przyczepyF7215
N45, N45/TU2 (116i):
Przekaźnik, elektryczna pompa próżniowaF7310
N46/TU2 (118i, 120i), N45/TU2 (116i):
Czujnik wału korbowego;
Wentylator E-box;
Zawór odpowietrzający zbiornika paliwa;
Miernik masy gorącego powietrza;03.2007-09.2007:
N52 (125i, 130i):
Czujnik EAC;Przekaźnik pompy powietrza wtórnego;Wentylator E-box;
Miernik masy gorącego powietrza.F741003.2007-09.2007:
N52 (125i, 130i):
Klapa wydechu;
USA: Moduł diagnostyczny wycieku zbiornika paliwa;od 09.2007:
N43 (116i, 118i, 120i):
Czujnik tlenku azotu.F75——F7620
03.2007-09.2007: N43 (116i, 118i, 120i):
Czujnik tlenu przed katalizatorem;
Czujnik tlenu 2 przed katalizatorem;
Czujnik tlenu za katalizatorem;
N46/TU2 (118i, 120i), N45/TU2 (116i):
Wtryskiwacz paliwa, cylinder 1;
Wtryskiwacz paliwa, cylinder 2;
Wtryskiwacz paliwa, cylinder 3;
Wtryskiwacz paliwa, cylinder 4.
30
03.2007-09.2007: N52 (125i, 130i):
Czujnik stanu oleju;
Siłownik DISA 1;
Siłownik DISA 2;
Zawór odpowietrzający zbiornika paliwa;
Czujnik wału korbowego;
Czujnik masowego przepływu powietrza.
F7730
N43 (116i, 118i, 120i):
Jednostka sterująca DME;
Zawór regulacji ciśnienia oleju;
Czujnik wałka rozrządu zaworów dolotowych;
Czujnik wałka rozrządu wydechu;
Elektrozawór VANOS, wlot;
Zawór elektromagnetyczny VANOS, wydech;
N45/TU2 (116i):
Jednostka sterująca DME;
Zawór pompy strumieniowej ssania;
Czujnik wałka rozrządu zaworów dolotowych;
Czujnik wałka rozrządu wydechu;
Elektrozawór VANOS, wlot;
Zawór elektromagnetyczny VANOS, wydech;
Ogrzewanie, odpowietrznik skrzyni korbowej;
N46/TU2 (118i, 120i):
Jednostka sterująca DME;
Termostat z regulacją programowania;
Czujnik wałka rozrządu zaworów dolotowych;
Czujnik wałka rozrządu wydechu;
Elektrozawór VANOS, wlot;
Zawór elektromagnetyczny VANOS, wydech;
Ogrzewanie, odpowietrznik skrzyni korbowej;
03.2007-09.2007:
N52 (125i, 130i):
Wtryskiwacz paliwa, cylinder 1;
Wtryskiwacz paliwa, cylinder 2;
Wtryskiwacz paliwa, cylinder 3;
Wtryskiwacz paliwa, cylinder 4;
Wtryskiwacz paliwa, cylinder 5;
Wtryskiwacz paliwa, cylinder 6;
Cewka zapłonowa, cylinder 1;
Cewka zapłonowa, cylinder 2;
Cewka zapłonowa, cylinder 3;
Cewka zapłonowa, cylinder 4;
Cewka zapłonowa, cylinder 5;
Cewka zapłonowa, cylinder 6;
Kondensator przeciwzakłóceniowy do cewek zapłonowych.
F7830
N43 (116i, 118i, 120i):
Cewka zapłonowa, cylinder 2;
Cewka zapłonowa, cylinder 3;
Cewka zapłonowa, cylinder 4;
Kondensator przeciwzakłóceniowy do cewek zapłonowych;
N46/TU2 (118i, 120i), N45/TU2 (116i):
Czujnik tlenu przed katalizatorem;
Czujnik tlenu 2 przed katalizatorem;
Czujnik tlenu za katalizatorem;
03.2007-09.2007: N52 (125i, 130i):
Jednostka sterująca DME;
Elektryczna pompa płynu chłodzącego;
Termostat z możliwością programowania;
Czujnik wałka rozrządu zaworów dolotowych;
Czujnik wałka rozrządu wydechu;
Elektrozawór VANOS, wlot;
Zawór elektromagnetyczny VANOS, wydech.
F7930
03.2007-09.2007: N43 (116i, 118i, 120i):
Czujnik stanu oleju;
Ogrzewanie, odpowietrznik skrzyni korbowej;
Elektryczny zawór przełączający, mocowanie silnika;
Zawór odpowietrzający zbiornika paliwa;
Zawór regulacji objętości;
Termostat;
N46/TU2 (118i, 120i), N45/TU2 (116i):
Cewka zapłonowa, cylinder 1;
Cewka zapłonowa, cylinder 2;
Cewka zapłonowa, cylinder 3;
Cewka zapłonowa, cylinder 4;
N52 (125i, 130i):
Czujnik tlenu przed katalizatorem;
Czujnik tlenu 2 przed katalizatorem;
Czujnik tlenu za katalizatorem;
Czujnik tlenu 2 za katalizatorem;
Ogrzewanie odpowietrznika wału korbowego 1.
F80——F8130Moduł przyczepyF82——F83——F8430Pompa spryskiwacza reflektorówF85——F86——F87——F8820
do 09.2007:
Sterowanie pompą paliwa (EKPS)
30
od 09.2007:
Stopień mocy dmuchawy
Przekaźniki

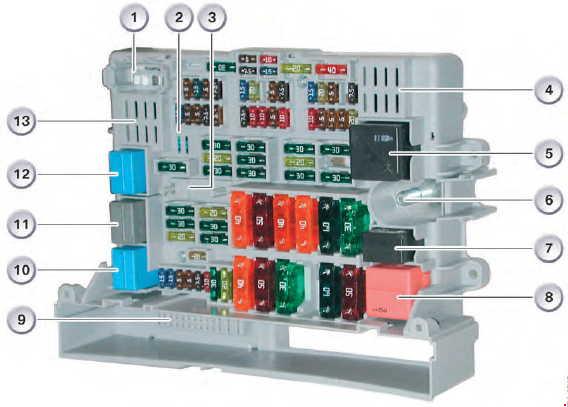

| Numer | Opis |
| 1 | Złącze wiązki przewodów |
| 2 | Podwójny przekaźnik elektrycznej pompy paliwa/klaksonu fanfary (tylko klakson fanfary M47TU2) jest zamontowany na płytce drukowanej w obudowie |
| 3 | Przekaźnik zacisku 30g_f (zainstalowany tylko w połączeniu z odpowiednim sprzętem) jest montowany na płytce drukowanej w obudowie |
| 4 | Przekaźnik zacisku 15 jest montowany na płytce drukowanej w obudowie |
| 5 | Przekaźnik zacisku 30g |
| 6 | Zasilacz |
| 7 | Przekaźnik układu spryskiwaczy szyby przedniej |
| 8 | Przekaźnik pompy powietrza wtórnego |
| 9 | Interfejs wewnętrzny, jednostka sterująca skrzynki przyłączeniowej |
| 10 | Przekaźnik wycieraczki tylnej szyby |
| 11 | Przekaźnik podgrzewanej tylnej szyby |
| 12 | Przekaźnik stopnia wycieraczki 1 |
| 13 | Przekaźnik wycieraczki stopnia 2 montowany na płytce drukowanej w obudowie |
Komora silnika

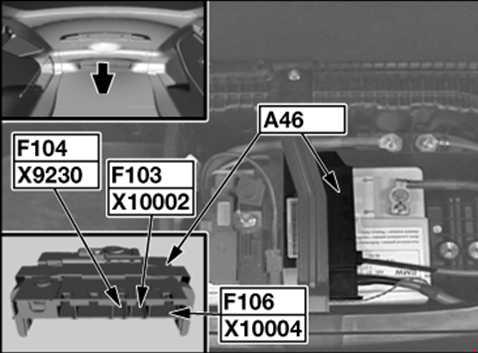

Bezpieczniki i przekaźniki silnika
| Numer | Ampery [A] | Opis |
| F103 | — | — |
| F104 | — | Czujnik akumulatora |
| F105 | 100 | Elektroniczne wspomaganie kierownicy (EPS) |
| F106 | 100 | Elektryczny podgrzewacz pomocniczy |
| F108 | 250 | Skrzynka przyłączeniowa |
| F203 | 100 | Punkt początkowy skoku – główny przekaźnik DDE |
N54 (135i)

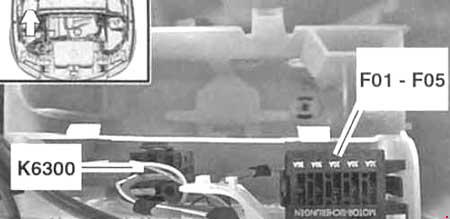

K6300 – przekaźnik główny DME

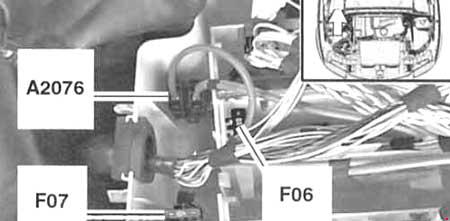

A2076 – moc B+
| Numer | Ampery [A] | Opis |
| F01 | 30 | Cewka zapłonowa, cylinder 1; Cewka zapłonowa, cylinder 2; Cewka zapłonowa, cylinder 3; Cewka zapłonowa, cylinder 4; Cewka zapłonowa, cylinder 5; Cewka zapłonowa, cylinder 6; Kondensator przeciwzakłóceniowy do cewek zapłonowych. |
| F02 | 30 | Jednostka sterująca DME;
Termostat płynu chłodzącego; Elektryczna pompa płynu chłodzącego; Termostat z możliwością programowania; Czujnik wałka rozrządu wydechu; Elektrozawór wydechowy VANOS; Czujnik wałka rozrządu zaworów dolotowych; Czujnik dolotowy VANOS; Zawory Wastegate. |
| F03 | 20 | Czujnik wału korbowego; Zawór odpowietrzający zbiornika paliwa; Czujnik stanu oleju; Zawór regulacji objętości. |
| F04 | 30 | Grzałki odpowietrzające skrzyni korbowej;
Grzałki z czujnikiem tlenu. |
| F05 | — | — |
| F06 | 10 | Wentylator E-box; Klapa wydechowa; USA: Moduł diagnostyczny wycieku ze zbiornika paliwa. |
| F07 | 40 | Elektryczna pompa płynu chłodzącego |
N52 (125i, 130i)
A6000 – Moduł sterujący silnika (ECM)
K6300 – Główny przekaźnik DME
K6319 – Przekaźnik Valvetronic (VVT)
K6327 – Przekaźnik wtryskiwacza paliwa
K6539 – Przekaźnik ogrzewania skrzyni korbowej
| Numer | Ampery [A] | Opis |
| F01 | 30 | Cewka zapłonowa, cylinder 1; Cewka zapłonowa, cylinder 2; Cewka zapłonowa, cylinder 3; Cewka zapłonowa, cylinder 4; Cewka zapłonowa, cylinder 5; Cewka zapłonowa, cylinder 6; Kondensator przeciwzakłóceniowy do cewek zapłonowych. |
| F02 | 30 | Termostat płynu chłodzącego;
Elektryczna pompa płynu chłodzącego; Czujnik wałka rozrządu wydechu; Elektrozawór wydechowy VANOS; Czujnik wałka rozrządu zaworów dolotowych; Elektrozawór dolotowy VANOS. |
| F03 | 20 | Czujnik wału korbowego;
Moduł sterujący silnika (ECM); Zawór odpowietrzający zbiornika paliwa; Czujnik przepływu masy powietrza; Czujnik stanu oleju; Zmienne sterowniki kolektora dolotowego. |
| F04 | 30 | Grzałka odpowietrznika skrzyni korbowej;
Grzałki sondy lambda. |
| F05 | 30 | Przekaźnik wtryskiwacza paliwa |
| F06 | 10 | Czujnik EAC; Wentylator E-box; Klapa wydechowa; Moduł diagnostyczny nieszczelności zbiornika paliwa; Skrzynka przyłączeniowa; Czujnik masowego przepływu powietrza wtórnego wtrysku powietrza. |
| F07 | 40 | Przekaźnik Valvetronic (WT) |
| F09 | 30 | Elektryczna pompa płynu chłodzącego |
| F010 | 5 | Przekaźnik ogrzewania odpowietrznika skrzyni korbowej; Cewka zapłonowa, cylinder 1; Cewka zapłonowa, cylinder 2; Cewka zapłonowa, cylinder 3; Cewka zapłonowa, cylinder 4. |
N46 (118i, 120i)

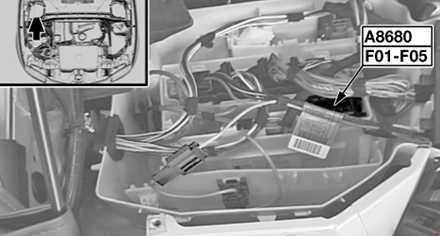

| Numer | Ampery [A] | Opis |
| F01 | 20 | Wtryskiwacz paliwa, cylinder 1; Wtryskiwacz paliwa, cylinder 2; Wtryskiwacz paliwa, cylinder 3; Wtryskiwacz paliwa, cylinder 4. |
| F02 | 20 | Elektrozawór VANOS, dolot;
Elektrozawór VANOS, wydech; Czujnik wałka rozrządu II; Czujnik wałka rozrządu I; Termostat. |
| F03 | 30 | Jednostka sterująca DME;
Miernik masy gorącego powietrza; Czujnik poziomu oleju; Czujnik wału korbowego; Zawór odpowietrzający zbiornika paliwa; Ogrzewanie, odpowietrznik skrzyni korbowej. |
| F04 | 10 | Wentylator E-box;
Skrzynka przyłączeniowa. |

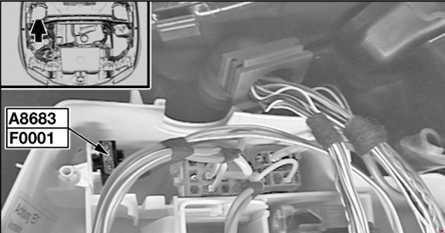

| F05 | 30 | Sonda lambda przed katalizatorem; Sonda lambda za katalizatorem; Sonda lambda 2 przed katalizatorem (z 4 sondami lambda); Sonda lambda 2 za katalizatorem (z 4 sondami lambda). |
| F001 | 10 | Przekaźnik energooszczędny, zacisk 1 |
| Numer | Ampery [A] | Opis |
| F0001 | 40 | Przekaźnik, zmienny zawór rozrządu |
N45 (116i)
| Numer | Ampery [A] | Opis |
| F01 | 30 | Miernik masy gorącego powietrza; Zawór odpowietrzający zbiornika paliwa; Czujnik poziomu oleju; Zawór pompy strumieniowej ssania. |
| F02 | 30 | Czujnik tlenu przed katalizatorem; Czujnik tlenu za katalizatorem. |
| F03 | 20 | Wtryskiwacz paliwa, cylinder 1 Wtryskiwacz paliwa, cylinder 2 Wtryskiwacz paliwa, cylinder 3 Wtryskiwacz paliwa, cylinder 4Czujnik wału korbowego;Czujnik wałka rozrządu I;Czujnik wałka rozrządu II;Wentylator skrzynki elektrycznej;Skrzynka przyłączeniowa (przekaźnik pompy paliwa). |
| F04 | 30 | Elektrozawór VANOS, wlot;
Zawór elektromagnetyczny VANOS, wydech; Jednostka sterująca DME. |
| F05 | 30 | Przekaźnik energooszczędny, zacisk 15 |
M47/TU2 (118d, 120d)
| Numer | Ampery [A] | Opis |
| F01 | 20 | Regulator ciśnienia doładowania 1;
Czujnik Halla, wałek rozrządu 1; Zawór regulacji ciśnienia szyny; Zawór regulacji objętości. |
| F02 | 20 | Elektrozawór, recyrkulacja spalin;
Ogrzewanie, odpowietrznik skrzyni korbowej; Elektryczny zawór przełączający, klapy zawirowujące; Czujnik tlenu przed katalizatorem; Jednostka sterująca podgrzewaniem; Czujnik poziomu oleju. |
| F03 | 30 | Rozdzielacz prądu B+ – Cyfrowa jednostka sterująca elektroniki diesla |
| F04 | 10 | Wentylator E-box |
| F05 | — | — |
