Audi A5 8T to kod modelu Audi A5 produkowanego w latach 2007-2011. Jest to pierwsza generacja Audi A5, która została wprowadzona na rynek w 2007 roku. Kod „8T” odnosi się do platformy samochodu, która jest bazowana na płycie podłogowej „B8” stosowanej w Audi A4 (2008-2015). Audi A5 8T był dostępny w różnych wersjach nadwozia, w tym coupe, cabrio oraz sportback. Samochód charakteryzował się nowoczesnym designem, zaawansowanymi systemami bezpieczeństwa i komfortowymi rozwiązaniami technicznymi.
W 2011 roku przeprowadzono facelifting, który objął zmiany w designie zewnętrznym i wewnętrznym, a także wprowadzono ulepszenia techniczne.
Zmiany w designie obejmowały nowy przedni zderzak, grill chłodnicy, reflektory i światła przeciwmgielne, a także nowe tylne światła LED i nowe koła aluminiowe. Wewnątrz samochodu wprowadzono nowe materiały wykończeniowe, a także nowe funkcje i systemy rozrywki, takie jak uaktualniony system multimedialny i klimatyzacja.
Wprowadzono również ulepszenia techniczne, w tym nowe silniki, ulepszony system napędu quattro oraz ulepszony system hamulcowy. Wersje z silnikami benzynowymi były wyposażone w system Audi valvelift system (AVS), który zapewniał lepszą wydajność i redukcję zużycia paliwa.
W sumie, Audi A5 8T facelifting było udaną modernizacją pierwszej generacji Audi A5, która wprowadziła wiele istotnych zmian i ulepszeń, przyczyniając się do dalszego sukcesu modelu na rynku.

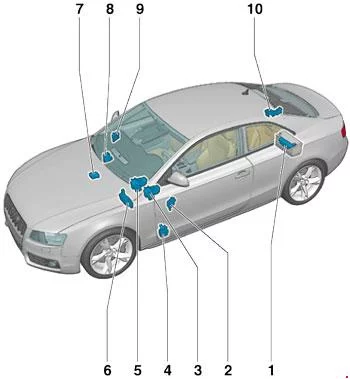

Lokalizacje
Opis

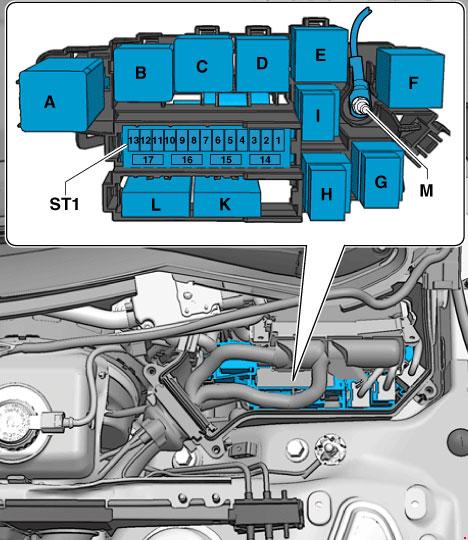

Komora silnika
Bezpieczniki i przekaźniki w komorze silnika, umieszczone po prawej stronie i osłonięte pokrywą.
Opis
| Numer | Ampery [A] | Opis |
| 1 | 15 | Jednostka sterująca automatycznej skrzyni biegów -J217-;
Jednostka mechatroniczna dwusprzęgłowej skrzyni biegów -J743- |
| 2 | 5 10 10) |
Do sierpnia 2011 r.:
Czujnik poziomu i temperatury oleju -G266-; Zawór dozujący paliwo 2 -N402- 10) |
| 2 | 5 | Od sierpnia 2011 r.: czujnik poziomu oleju i temperatury oleju -G266- |
| 3 | 5 | Jednostka sterująca silnika -J623- Miernik masy powietrza -G70- (do sierpnia 2011 r.) |
| 4 | 5 | Jednostka sterująca silnika -J623- |
| 5 | 10 2) 15 3-10) 20 1) |
Do sierpnia 2011:
Sterowany parametrycznie termostat płynu chłodzącego silnika -F265-;
Miernik masy powietrza -G70-;
Jednostka sterująca świec żarowych -J179-; Przekaźnik niskiej mocy cieplnej -J359-; Zawór elektromagnetyczny kontroli ciśnienia doładowania -N75-; Zawór zasilania powietrzem wtórnym -N112-; Zawór elektromagnetyczny lewego wspornika elektrohydraulicznego silnika -N144-; Zawór elektromagnetyczny prawego wspornika elektrohydraulicznego silnika -N145- ; Zawór cofania kolektora dolotowego -N156-; Obejście klapka filtra powietrza zaworu -N275-; Zawór regulatora ciśnienia paliwa -N276-; Dozowanie paliwa -N290-; Zawór klapowy kolektora dolotowego -N316-; Zawór przełączający powietrza dolotowego -N335-; Pompa recyrkulacji płynu chłodzącego -V50-; Pompa diagnostyczna układu paliwowego -V144-; |
| 5 |
5 5.12)
7,5 11)
10 1,2,4)
|
Od sierpnia 2011:
Przepływomierz powietrza -G70-; Zawór dozowania paliwa -N290-; |
| 6 | 15 | Do sierpnia 2011 r.: Jednostka sterująca silnika -J623- |
| 6 | 15 | Od sierpnia 2011: Jednostka sterująca silnika -J623-; Wtryskiwacz 2 dla cylindra 1 -N532-; Wtryskiwacz 2 dla cylindra 2 -N533-; Wtryskiwacz 2 dla cylindra 3 -N534-; Wtryskiwacz 2 dla cylindra 4 -N535-; Zawór elektromagnetyczny kanistra 1 -N80- 11 ); Zawór zasilania powietrzem wtórnym -N112- 11); Zawór regulatora ciśnienia oleju -N428- 11) Vers . Element regulatora temperatury oleju silnikowego -N493- 11); Zawór chłodnicy oleju silnikowego -N554- 11 ) ;Regulator ciśnienia doładowania 2 -V546- 11); |
| 7 | 10 1.4-9.12)
15 2,3,10)
15 15)
|
Termostat płynu chłodzącego silnika z parametryczną kontrolą krzywej -F265- (do sierpnia 2011 r.) Isp. Element układu rozrządu wałka rozrządu 1 -F366-; Isp. Element sterujący rozrządu wałka rozrządu 2 -F367-; Isp. Element układu rozrządu wałka rozrządu 3 -F368-; Isp. Element układu rozrządu wałka rozrządu 4 -F369-; Isp. Element układu rozrządu wałka rozrządu 5 -F370-; Isp. Jednostka sterująca rozrządu wałka rozrządu 6 -F371-; Isp. Element sterujący rozrządu wałka rozrządu 7 -F372-; Isp. Element układu rozrządu wałka rozrządu 8 -F373-; Isp. element układu rozrządu wałka rozrządu 9 -F374- (do sierpnia 2011); Isp. Element układu rozrządu wałka rozrządu 10 -F375- (do sierpnia 2011) ;Isp. Element układu rozrządu wałka rozrządu 12 -F377- (do sierpnia 2011); Isp. Element układu rozrządu wałka rozrządu 11 -F376- (do sierpnia 2011);Przekaźnik cyrkulacji płynu chłodzącego po wyłączeniu silnika -J151- (do sierpnia 2011 r.); Przekaźnik dodatkowej pompy płynu chłodzącego -J496- (do sierpnia 2011 r.); Elektrozawór regulacji ciśnienia doładowania -N75 – ;Zawór klapy spalin -N220- (od sierpnia 2011 r.) ; Zawór recyrkulacji turbosprężarki -N249-; Zawór regulatora ciśnienia paliwa -N276-; Zawór dozowania paliwa -N290- ; Zawór 1 wałka rozrządu wydechu -N318-; Zawór 2 wałka rozrządu wydechu -N319-; Zawór odcinający płyn chłodzący Climatronic – N422- ; Zawór regulacji ciśnienia oleju -N428-; Zawór płynu chłodzącego KP -N488- (od sierpnia 2011) ; Zawór sterujący dyszami chłodzenia tłoka -N522- (od sierpnia 2011); Zawór kolektora dolotowego -N316-; Pompa diagnostyczna układu paliwowego -V144- (do sierpnia 2011 r.); |
| 8 | 5 7) 10 5,6,8) 15 10) 20 1-4) 30 9) |
Przekaźnik serwa hamulca -J569-10); Cewka zapłonowa 1 ze stopniem wyjściowym -N70-; Cewka zapłonowa 2 ze stopniem wyjściowym -N127-; Cewka zapłonowa 3 ze stopniem wyjściowym -N291-; Cewka zapłonowa 4 ze stopniem wyjściowym -N292-; Cewka zapłonowa 5 ze stopniem wyjściowym -N323-;Cewka zapłonowa 6 ze stopniem wyjściowym -N324-; Cewka zapłonowa 7 ze stopniem wyjściowym -N325-; Cewka zapłonowa 8 ze stopniem wyjściowym -N326-; Zawór odcinający płyn chłodzący Climatronic -N422-;Pompa chłodnicy układu recyrkulacji spalin -V400-; |
| 8 |
5 5,14)
7,5 11)
10 1,2,4)
|
Czujnik NOx 2 -G687-; Jednostka sterująca czujnika NOx 2 -J881-; Przekaźnik serwo hamulca -J569-;Czujnik NOx -G295-; Czujnik sadzy -G784-; Jednostka sterująca czujnika NOx -J583-; Zawór elektromagnetyczny lewego elektrohydraulicznego wspornika silnika -N144-11 ); Elektrozawór prawego elektrohydraulicznego wspornika silnika -N145-11); Przekaźnik pompy powietrza wtórnego -J299-11); Pompa chłodzenia powietrza doładowującego -V188-11); |
| 9 | 5 7) 15 3,4,10) 20 5,6,8) |
Do sierpnia 2011: Przekaźnik dodatkowej pompy paliwowej -J832- Sonda lambda 1 grzałka za katalizatorem -Z29- Sonda lambda 2 grzałka za katalizatorem -Z30- |
| 9 | 5 | Od sierpnia 2011: Stabilizator napięcia -J532-;
Sterownik silnika -J623-; |
| 10 |
10 7)
15 1-4) |
Do sierpnia 2011:
Podgrzewacz sondy lambda -Z19-; Podgrzewacz sondy lambda 2 za katalizatorem -Z28-; Podgrzewacz sondy lambda 1 za katalizatorem -Z29-; |
| 10 |
5 11)
10 5,12)
15 1,2,4)
|
Od sierpnia 2011: Podgrzewacz sondy lambda -Z19-;
Podgrzewacz sondy lambda 2 za katalizatorem -Z28-; Podgrzewacz sondy lambda 1 za katalizatorem -Z29-; Sterownik wspomagania kierownicy -J500-11); |
| 11 | 5 | Jednostka sterująca wentylatora chłodnicy -J293-;
Jednostka sterująca wentylatora chłodnicy 2 -J671-; |
| 12 | 5 | Przepływomierz powietrza -G70- (do sierpnia 2011 r.); Sterownik automatycznej skrzyni biegów -J217-;Moduł mechatroniczny do dwusprzęgłowej skrzyni biegów -J743-; |
| 13 | 5 10) | Do sierpnia 2011 r.: Czujnik poziomu i temperatury oleju silnikowego -G266- |
| 13 | 15 11) | Od sierpnia 2011: Wtryskiwacz 2 do cylindra 1 -N532-; Wtryskiwacz 2 do cylindra 2 -N533-; Wtryskiwacz 2 do cylindra 3 -N534-; Wtryskiwacz 2 do cylindra 4 -N535-; Wtryskiwacz 2 do cylindra 5 -N536-; Wtryskiwacz 2 do cylindra 6 – N537-; |
| 14 |
5 5)
20 1,2,4,11)
30 10)
|
Cewka zapłonowa 1 ze stopniem wyjściowym -N70- Cewka zapłonowa 2 ze stopniem wyjściowym -N127- Cewka zapłonowa 3 ze stopniem wyjściowym -N291- Cewka zapłonowa 4 ze stopniem wyjściowym -N292- Cewka zapłonowa 5 ze stopniem wyjściowym -N323- Cewka zapłonowa 6 z wyjściem stopień -N324- Cewka zapłonowa 7 ze stopniem wyjściowym -N325- Cewka zapłonowa 8 ze stopniem wyjściowym -N326- Przekaźnik zasilania 2 podzespołów silnika -J976- (od sierpnia 2011 r.) Zawór odcinający płyn chłodzący Climatronic -N422- (od sierpnia 2011 r. ) Pompa chłodnicy układu recyrkulacji spalin -V400- (od sierpnia 2011 r.) |
| 15 |
5
20 11)
|
Przed sierpniem 2011 r.: Nieużywany Od sierpnia 2011 r.:Jednostka sterująca wspomaganiem kierownicy -J500- (z wyjątkiem 3,0 l TFSI, od 2015 r.); Podgrzewacz sondy lambda -Z19-, (3,0 l TFSI, od 2015 r.); Podgrzewacz sondy lambda 2 -Z28-, ( 3,0 l TFSI, od 2015 r.); |
| 16 |
15
25 11)
|
Przed sierpniem 2011 r.: Nieużywany Od sierpnia 2011 r.: Sterowany parametrycznie termostat płynu chłodzącego silnika -F265-; Jednostka sterująca świec żarowych -J179-; Przekaźnik pompy powietrza wtórnego -J299-;Przekaźnik niskiej mocy cieplnej -J359-;Przekaźnik wysokiej mocy cieplnej -J360-; Przekaźnik dodatkowego płynu chłodzącego -J496-; Przekaźnik 2 pompy powietrza wtórnego -J545-; Przekaźnik płynu chłodzącego skrzyni biegów -J696-; Zawór elektromagnetyczny regulacji ciśnienia doładowania -N75-; Rezystor ogrzewania wentylacji skrzyni korbowej -N79-; Zawór elektromagnetyczny pochłaniacza 1 -N80-; Zawór wlotu powietrza wtórnego -N112-;Zawór elektromagnetyczny lewy elektrohydrauliczny wspornik silnika -N144-; Elektrozawór prawego elektrohydraulicznego wspornika silnika -N145-; Zawór klapowy obejściowy filtra powietrza -N275-; Zawór klapowy kolektora dolotowego -N316-; Zawór 2 wlotu powietrza wtórnego -N320-; Zawór przełączający chłodnicy układu recyrkulacji spalin -N345-; Zawór regulatora ciśnienia oleju -N428-; Zawór płynu chłodzącego głowicy cylindrów -N489-; Pompa chłodzenia powietrza doładowującego -V188-; |
| 17 |
15 4)
20
|
Przed sierpniem 2011 r.: Nieużywany Od sierpnia 2011 r.: Podgrzewacz sondy lambda 2 za katalizatorem -Z30- |
| k | 50 9) | Bezpiecznik pompy powietrza wtórnego -S130- |
| k |
60 5)
80 8)
|
Bezpiecznik płytkowy do świec żarowych silnika -S39- |
| Ł | 50 10) | Bezpiecznik 2 pompy powietrza wtórnego -S284- (tylko RS5) |
| Ł | 15 9) | Bezpiecznik pompy próżniowej hamulca -S283- (do sierpnia 2011 r.) |
| Przekaźnik | ||
| A | Olej napędowy: Jednostka sterująca świec żarowych -J179- 4- i 6-cylindrowe silniki benzynowe: Przekaźnik zasilania elementów silnika -J757- |
|
| B | Przekaźnik rozrusznika -J53- (gniazdo 2.2) Przekaźnik rozrusznika 2 -J695- (gniazdo 2.2) |
|
| C | 6- i 8-cylindrowe silniki benzynowe: Przekaźnik pompy powietrza wtórnego -J299- | |
| D | Olej napędowy: Przekaźnik zasilania kl. 30 -J317- Benzyna: Przekaźnik zasilania Motronic -J271- |
|
| E | Olej napędowy: Przekaźnik pompy paliwa -J17-; Olej napędowy: Przekaźnik dodatkowej pompy paliwa -J832-; 4- i 8-cylindrowe silniki benzynowe: Przekaźnik cyrkulacji płynu chłodzącego po wyłączeniu. silnik -J151-; 6-cylindrowe silniki benzynowe: Przekaźnik dodatkowej pompy płynu chłodzącego -J496-; RS5: Przekaźnik serwa hamulca -J569-; Olej napędowy: Przekaźnik obwodu chłodzenia skrzyni biegów -J696-; |
|
| F | RS5: Przekaźnik pompy powietrza wtórnego 2 -J545- | |
Przedział pasażerski

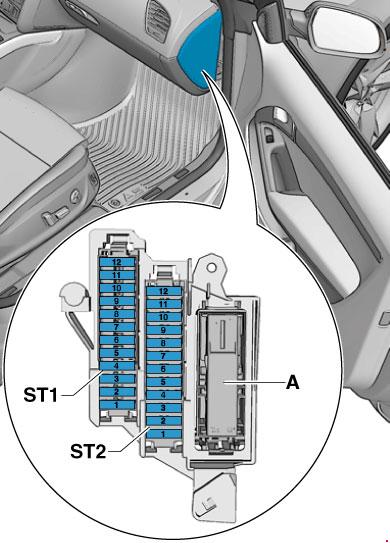

Skrzynka po prawej stronie
Znajduje się na desce rozdzielczej po stronie pasażera.
Opis
| ST1 | |
| 1 | Nieużywany |
| 2 | Nieużywany |
| 3 | Nieużywany |
| 4 | Nieużywany |
| 5 | 5A Jednostka sterująca kolumny kierownicy -J527- |
| 6 5) | 5A Przycisk ASR i ESP -E256-, Przycisk pomocy przy parkowaniu -E266- |
| 7 | 5A Złącze, 16-stykowe -T16-, złącze diagnostyczne |
| 8 | 5A Interfejs diagnostyczny magistrali danych -J533- |
| 9 | 5A Przekaźnik wysokiej mocy cieplnej -J360- |
| 10 | Nieużywany |
| 11 | Nieużywany |
| 12 | Nieużywany |
| ST2 | |
| 1 | 5A Zmieniarka CD -R41-, Zmieniarka DVD -R161-, Złącze do zewnętrznych źródeł dźwięku -R199- |
| 2 5) | 5A Moduł przełącznika wyboru profilu jazdy -E592- |
| 3 | 5A 1,2) / 20A 4,5) Jednostka sterująca przedniego panelu operacyjnego, wyświetlacza i wyjścia informacyjnego -J685-, Elektroniczna jednostka sterująca 1 -J794-, Radio -R- |
| 4 | 5A Jednostka sterująca we wkładce tablicy rozdzielczej -J285- |
| 5 | 5A Interfejs diagnostyczny magistrali danych -J533- |
| 6 | 5A Przełącznik autoryzacji wejścia i uruchomienia -E415- |
| 7 | 5A Przełącznik światła -E1- |
| 8 | 40A Jednostka sterująca dmuchawy świeżego powietrza -J126- |
| 9 | Jednostka sterująca ELV 5A -J764- |
| 10 | 10A Jednostka sterująca Climatronic -J255- |
| 11 | Złącze 10A, 16-stykowe -T16-, złącze diagnostyczne |
| 12 | 5A Jednostka sterująca kolumny kierownicy -J527- |
1) Tylko do pojazdów z radiem (CAN) i zewnętrznym wzmacniaczem 2) Tylko do pojazdów z MMI (MOST)
3 ) Tylko do pojazdów z radiem Chorus z systemem dźwiękowym Basic (od listopada 2009)
4) Tylko do pojazdów m z Chorus / Concert / Radio Symphony z zestawem głośników Basic (od maja 2010)
5) Ważne do lipca 2011

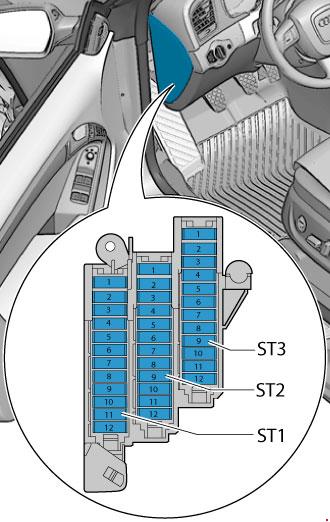

Skrzynka po lewej stronie
Opis
| 1 | 5 | Aktywna jednostka sterująca -J792- |
| 2 | 5 | Do 2009: Nadajnik pedału sprzęgła -F36-;
Nadajnik pedału sprzęgła do rozruchu silnika -F194-; czujnik położenia pedału sprzęgła -G476-;
Od 2010: Nieużywany;
Od sierpnia 2011 r.: Jednostka sterująca ABS -J104-;
|
| 3 | 5 | Do sierpnia 2011: Sterownik otwierania drzwi garażowych -E284-,
Sterownik otwierania drzwi garażowych -J530-, Od sierpnia 2011: Czujnik rolety tylnej -E149-; Przycisk ASR i ESP -E256-; przycisk elektromechanicznego hamulca postojowego -E538-; czujnik jakości powietrza -G238-; czujnik ciśnienia i temperatury czynnika chłodniczego -G395-; sterownik otwierania drzwi garażowych -J530-; sterownik ogrzewania siedzenia -J882 – ; automatyczne ściemnianie przekaźnik lusterka wewnętrznego -J910-; Automatyczne ściemnianie wewnętrznego lusterka wstecznego -Y7-; |
| 4 | 10 | Jednostka sterująca ostrzegania o opuszczeniu pasa ruchu -J759- |
| 5 | 5 |
Do sierpnia 2011 r.: Nadajnik jakości powietrza -G238-
Od sierpnia 2011 r.: Jednostka sterująca ochroną przed hałasem przenoszonym przez konstrukcje -J869-
|
| 6 | 5 | Regulator zasięgu reflektorów -E102- Jednostka sterująca regulacji zasięgu reflektorów -J431- (do sierpnia 2011 r.) Moduł zasilania prawego reflektora -J668- (do sierpnia 2011 r.) Jednostka sterująca oświetlenia adaptacyjnego i regulacji zasięgu reflektorów -J745- (do do sierpnia 2011 r.) Wers. lewy silnik sterujący zasięgiem reflektorów -V48- Isp. prawy silnik sterujący zasięgiem reflektorów -V49-
Przedni lewy reflektor -MX1- (od sierpnia 2011)
Przedni prawy reflektor -MX2- (od sierpnia 2011) |
| 7 | 5 | Moduł zasilania lewego reflektora -J667- |
| 8 | 5 |
Do sierpnia 2011 r.: Pokładowa jednostka sterująca zasilaniem -J519-;
Od sierpnia 2011: Jednostka sterująca prześwitem -J197- ;
Elektroniczna jednostka sterująca tłumieniem -J250-;
Jednostka sterująca wykrywaniem przyczepy -J345- ;
Centralna jednostka sterująca systemu komfortu -J393-;
Jednostka sterująca napędem na wszystkie koła -J492- ;
Stabilizator napięcia -J532- ;
Elektromechaniczny jednostka sterująca hamulca postojowego -J540-;
|
| 9 | 5 |
Do 2009 r.: Automatycznie przyciemniane wewnętrzne lusterko wsteczne -Y7-;
Od 2010 r.: Jednostka sterująca adaptacyjnego tempomatu -J428-;
|
| 10 | 5 | Jednostka sterująca czujnika dźwigni zmiany biegów -J587- (do sierpnia 2011 r.)
Elektrozawór blokady dźwigni zmiany biegów -N110-
Czujnik położenia pedału sprzęgła -G476- (od 2010)
|
| 11 | 5 | Do sierpnia 2011: Rezystor grzewczy lewego wtryskiwacza -Z20-;
Rezystor grzewczy wtryskiwacza prawego -Z21-;
Od sierpnia 2011 r.:
Jednostka sterująca asystenta zmiany pasa ruchu -J769-; Jednostka sterująca 2 asystenta zmiany pasa ruchu -J770-;
|
| 12 | 5 |
Do sierpnia 2011 r.: Czujnik ciśnienia i temperatury czynnika chłodniczego -G395-
Od sierpnia 2011 r.: Pokładowa jednostka sterująca zasilaniem -J519-
|
| 13 | 5 |
Od 2010 r.: Złącze, 18-stykowe -T18a-;
Od sierpnia 2011 r.: Jednostka sterująca poduszką powietrzną -J234- ;
Jednostka sterująca rozpoznawaniem zajętych siedzeń -J706-;
Lampka ostrzegawcza wyłączenia poduszki powietrznej pasażera z przodu -K145-;
|
| 14 | 5 | Od 2010 r.: Przycisk światła ostrzegawczego -E229-;
Jednostka sterująca poduszką powietrzną -J234-; Jednostka sterująca rozpoznawania zajętości fotela -J706- ; Lampka ostrzegawcza światła ostrzegawczego -K6-; |
| 14 | 15 | Od sierpnia 2011: Silnik wycieraczki tylnej szyby -V12- |
| 15 | 25 | Od 2010 r.: Jednostka sterująca ABS -J104- Uchwyt bezpiecznika 2 -ST2- na uchwycie bezpiecznika C -SC- Uchwyt bezpiecznika 1 -ST1- na uchwycie bezpiecznika D -SD- Uchwyt bezpiecznika 4 -ST4- na uchwycie bezpiecznika F -SF- |
| 15 | 10 | Od sierpnia 2011: Zasilanie uchwytu bezpiecznika 1 -ST1- Uchwyt bezpiecznika D -SD- |
| 16 | 40 | Od 2010 r.: Przekaźnik rozrusznika -J53-
Przekaźnik rozrusznika 2 -J695- Uchwyt bezpiecznika 1 -ST1- bezpiecznik 12 na uchwycie bezpiecznika B -SB12-
Uchwyt bezpiecznika 1 -ST1- bezpiecznik 15 na uchwycie bezpiecznika B -SB15- (od sierpnia 2011)
|
| ST2 | ||
| 1 | 5 |
Do 2009 r.: Przekaźnik pompy obiegowej -J160-
Od 2010: Automatycznie przyciemniane wewnętrzne lusterko wsteczne -Y7-
Od sierpnia 2011: Nieużywany
|
| 2 | 5 | Czujnik pedału sprzęgła -F36- (do 2009 r.)
Czujnik pedału sprzęgła do uruchamiania silnika -F194- (do 2009 r.) Czujnik położenia pedału sprzęgła -G476- (do sierpnia 2011 r.)
Od sierpnia 2011 r.: Włącznik świateł hamowania -F-
|
| 3 | 202) 25 1.3) |
Pompa wspomagająca paliwo -G6-
Jednostka sterująca pompą paliwa -J538- |
| 4 |
5
10 4)
|
Do sierpnia 2011 r.: Przekaźnik pompy obiegowej -J160- |
| 4 | 5 | Od sierpnia 2011 r.: Czujnik położenia pedału sprzęgła -G476-;
Czujnik ciśnienia układu dozowania dodatków -G686-; Jednostka sterująca układu dozowania dodatków -J880-; |
| 5 |
30 5)
15 6)
|
Pokładowa jednostka sterująca zasilaniem -J519-
Jednostka sterująca wentylacją przedniego lewego siedzenia -J800-
|
| 6 |
10
5 7)
|
Jednostka sterująca ABS -J104- |
| 7 | 25 | Do sierpnia 2011 r.: Przekaźnik klaksonu -J413- |
| 7 | 15 | Od sierpnia 2011 r.: Sygnał dźwiękowy wysoki -H2-;
Sygnał dźwiękowy niski -H7- ; Przekaźnik sygnału dźwiękowego -J413-; |
| 8 | 30 | Sterownik drzwi kierowcy -J386- |
| 9 | 30 | Jednostka sterująca silnika wycieraczek -J400- |
| 10 | 25 | Jednostka sterująca ABS -J104- |
| 11 | 15 | Sterownik drzwi kierowcy -J386- |
| 11 | 30 | Od sierpnia 2011: Drzwi tylne lewe |
| 12 | 5 | Czujnik deszczu i światła -G397- |
| ST3 | ||
| 1 | – | Nieużywany |
| 2 | – | Nieużywany |
| 3 | 10 | Przełącznik podparcia odcinka lędźwiowego fotela kierowcy -E176- Przełącznik podparcia odcinka lędźwiowego fotela pasażera -E177- |
| 4 | 35 | Aktywna jednostka sterująca -J792- |
| 5 | – | Nieużywany |
| 6 | 35 | Pokładowa jednostka sterująca zasilaniem -J519- |
| 7 | 30 20 |
Pokładowa jednostka sterująca zasilaniem -J519- |
| 8 | 30 | Pokładowa jednostka sterująca zasilaniem -J519- |
| 9 | 20 | Sterownik przesuwnego szyberdachu -J245- |
| 10 | 30 | Pokładowa jednostka sterująca zasilaniem -J519- |
| 11 | 20 |
Przed sierpniem 2011 r.: nieużywany
Od sierpnia 2011 r.: Jednostka sterująca roletami szyberdachu -J394-
|
| 12 | 5 | Sygnał alarmowy -H12-;
Nadajnik alarmu antywłamaniowego -G578-; |

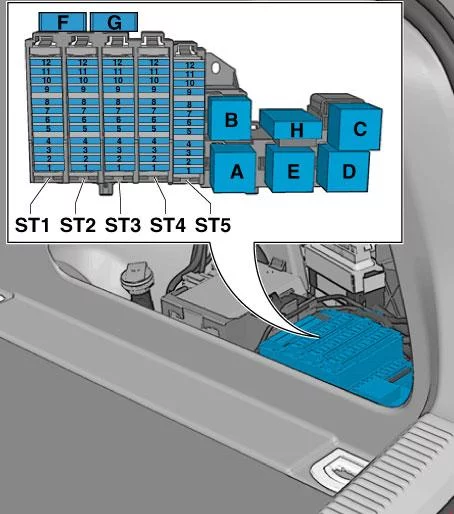

Bagażnik
Skrzynka bezpieczników i przekaźników znajduje się po prawej stronie za tapicerką kabiny pasażerskiej.
| Numer | Ampery [A] | Opis |
| ST1 | ||
| 1 | – | Nieużywany |
| 2 | – | Nieużywany |
| 3 | – | Nieużywany |
| 4 | – | Nieużywany |
| 5 | – | Nieużywany |
| 6 | – | Nieużywany |
| 7 | – | Nieużywany |
| 8 | – | Nieużywany |
| 9 | – | Nieużywany |
| 10 | – | Nieużywany |
| 11 | – | Nieużywany |
| 12 | – | Nieużywany |
| ST2 | ||
| 1 | 5 |
Do 2009 r.: Jednostka sterująca monitora ciśnienia w oponach -J502-
Od 2010: Nieużywany
|
| 2 |
15
10 1)
|
Jednostka sterująca wykrywania przyczepy -J345-
Jednostka sterująca regulacją tylnego zderzaka -J223-
|
| 3 | 20 | Jednostka sterująca wykrywania przyczepy -J345- |
| 4 | 20 | Jednostka sterująca wykrywania przyczepy -J345- |
| 5 | 5 | Elektromechaniczny przycisk hamulca postojowego -E538- |
| 6 | 15 |
Elektroniczna jednostka sterująca tłumieniem -J250-
Jednostka sterująca prześwitem -J197- (od sierpnia 2011 r.)
|
| 7 | 30 | Elektromechaniczna jednostka sterująca hamulca postojowego -J540- |
| 8 | 30 | Centralna jednostka sterująca systemu komfortu -J393- |
| 9 | 35 | Jednostka sterująca napędu na cztery koła -J492- |
| 10 | 30 | Centralna jednostka sterująca systemu komfortu -J393- |
| 11 | 20 | Centralna jednostka sterująca systemu komfortu -J393- |
| 12 | 5 |
Jednostka sterująca interfejsu systemu lokalizacji pojazdu -J843-
Jednostka sterująca diagnozą nieszczelności zbiornika paliwa -J909-
|
| ST3 | ||
| 1 | 15 30 |
Przed 2009 r.: Falownik z gniazdem, 12 V-230 V -U13-
Od 2010: Nieużywany
|
| 2 | – |
Przed 2009: Nieużywany;
Od 2010: Jednostka sterująca podgrzewanego przedniego prawego siedzenia -J799-;
Od sierpnia 2011: Przekaźnik gniazda -J807-;
Zapalniczka -U1- ; Gniazdo 12 V -U5-;
Przetwornica gniazda, 12-230 V -U13- ; Gniazdo 12 V 2 -U18- ;
Gniazdo 12 V 3 -U19-;
|
| 3 | 7,5 | Do 2009 r.: Jednostka sterująca systemem nawigacji CD -J401-; Radio -R-; Urządzenie do odbioru i transmisji telefonu -R36-; Tuner telewizyjny -R78-; Wzmacniacz telefonu komórkowego -R86-; Uchwyt telefonu -R126-; Odbiornik satelitarny -R146-; Radio cyfrowe -R147-; Złącze, 18-stykowe, czarne -T18a-; |
| 3 | 40 | Od 2010: Radio -R-; Nadajnik i odbiornik sygnału telefonicznego -R36-; Tuner TV -R78-; Wzmacniacz do telefonu komórkowego -R86-; Uchwyt telefonu -R126-;Złącze 18-stykowe, czarne -T18a-; |
| 3 | 40 | Od sierpnia 2011: Stabilizator napięcia -J532- |
| 4 | 30 | Do 2009 r.: Cyfrowa jednostka sterująca systemem dźwiękowym -J525- |
| 4 | 40 | Od 2010: Stabilizator napięcia -J532- |
| 4 | 30 | Od sierpnia 2011: Stabilizator napięcia -J532-; Radio -R-; Cyfrowa jednostka sterująca systemem dźwiękowym -J525-; |
| 5 | 5 | Do 2009 r.: Jednostka sterująca deski rozdzielczej, wyświetlacza i wyjścia informacyjnego -J523- |
| 5 | 30 | Od 2010: Falownik z gniazdem, 12 V-230 V -U13- |
| 5 | 25 | Od sierpnia 2011: Falownik z gniazdem, 12 V-230 V -U13- |
| 6 | 30 | Dodatkowa jednostka sterująca nagrzewnicy -J364- |
| 7 | 30 | Elektromechaniczna jednostka sterująca hamulca postojowego -J540- |
| 8 | 30 | Przełącznik regulacji ogrzewania lewego tylnego siedzenia -E128- Przełącznik regulacji ogrzewania prawego tylnego siedzenia -E129- |
| 9 | 30 | Do sierpnia 2011 r.: Jednostka sterująca przednimi drzwiami pasażera -J387- |
| 9 | 30 | Od sierpnia 2011: Drzwi przednie prawe |
| 10 | 5 | Radiowa nagrzewnica pomocnicza -R64- |
| 11 | 15 | Do sierpnia 2011 r.: Jednostka sterująca przednimi drzwiami pasażera -J387- |
| 1 | 30 | Od sierpnia 2011: Tylne prawe drzwi |
| 12 | 5 |
Do 2009 r.: Jednostka sterująca kamery cofania -J772-
Od 2010: Nieużywany
Od sierpnia 2011: Nadajnik i odbiornik sygnału
telefonicznego -R36- Wzmacniacz do telefonu komórkowego -R86- Uchwyt na telefon -R126- |
| ST4 | ||
| 1 | 15 |
Gniazdo 12 V -U18-
Od sierpnia 2011: Nieużywany
|
| 2 | 15 |
Gniazdo 12 V -U5-
Falownik z gniazdem 12-230 V -U13- (od 2010)
Od sierpnia 2011: Nieużywany
|
| 3 | 15 |
3 Gniazdo 12 V -U19-
Od sierpnia 2011: Nieużywany
|
| 4 | 15 |
Zapalniczka -U1-
Od sierpnia 2011: Nieużywany
|
| 5 | 5 |
Do 2009 r.: Jednostka sterująca wspomagania parkowania -J791-
Od 2010: Nieużywany
|
| 6 | 5 |
Do 2009 r.: Złącze, 18-stykowe, czarne -T18a-
Od 2010: Złącze 2-pinowe w oparciu fotela kierowcy -T2dy-
Złącze 2-pinowe w oparciu fotela pasażera -T2dz- Od sierpnia 2011: Nieużywany
|
| 7 | 5 | Do 2009 r.: Jednostka sterująca adaptacyjnego tempomatu -J428- |
| 7 | 7,5 |
Od 2010 r.: Jednostka sterująca wspomagania parkowania -J791-
Od sierpnia 2011: Nieużywany
|
| 8 | – | Nieużywany |
| 9 | 5 |
Elektromechaniczny przycisk hamulca postojowego -E538-
Od sierpnia 2011: Nieużywany
|
| 10 | 5 |
Jednostka sterująca wspomagania zmiany pasa ruchu 2 -J770-
Od sierpnia 2011: Nieużywany
|
| 11 | 5 |
Podgrzewany przełącznik regulacji tylnego lewego siedzenia -E128-
Od sierpnia 2011: Nieużywany
|
| 12 | 5 | Przełącznik świateł ostrzegawczych -E3- Jednostka sterująca poduszką powietrzną -J234- Jednostka sterująca rozpoznawania zajętego fotela -J706- Lampka ostrzegawcza wyłączenia bocznej poduszki powietrznej pasażera z przodu -K145-
Od sierpnia 2011: Nieużywany
|
| ST5 | ||
| 1 | 15 |
Przed sierpniem 2011 r.: nieużywany
Od sierpnia 2011 r.: Jednostka sterująca podgrzewanego przedniego prawego siedzenia -J799-
|
| 2 | 5 |
Przed sierpniem 2011 r.: nieużywany
Od sierpnia 2011 r.: Przekaźnik ściemniania wewnętrznego lusterka wstecznego -J910- 5)
|
| 3 |
20
30
|
Do sierpnia 2011 r.: Cyfrowa jednostka sterująca systemem dźwiękowym -J525- radio -R-
|
| 3 | 30 |
Od sierpnia 2011: Zasilanie gniazda bezpiecznika 2 -ST2- od bezpiecznika 1 na uchwycie D -SD1- do bezpiecznika 4 na uchwycie D -SD4-
|
| 4 | 7,5 |
Przed 2009: Nieużywany
Od 2010: Jednostka sterująca elektroniki informacyjnej 1 -J794-
|
| 5 |
5 4)
7,5 3)
|
Przed 2009: Nieużywany;
Od 2010: Jednostka sterująca systemem nawigacji CD -J401-;
Radio -R-; Nadajnik i odbiornik sygnału telefonicznego -R36-; Tuner TV -R78-; Wzmacniacz do telefonu komórkowego -R86-; Uchwyt telefonu -R126-; Złącze 18-pinowe czarne -T18a-; |
| 5 | 5 | Od sierpnia 2011 r.: Jednostka sterująca czytnikiem kart chipowych -J676-;
radio -R-; |
| 6 | 5 |
Przed 2009: Nieużywany
Od 2010: Jednostka sterująca kamery cofania -J772-
|
| 7 | 5 |
Przed 2009: Nieużywany
Od 2010: Wzmacniacz do telefonów komórkowych -R86-
Od sierpnia 2011: Nieużywany
|
| 8 | – |
Przed sierpniem 2011 r.: nieużywany
Od sierpnia 2011: Zestaw przyłączeniowy systemu multimedialnego:
Złącze 2-pinowe w oparciu fotela kierowcy -T2dy- Złącze 2-pinowe w oparciu fotela pasażera -T2dz- |
| 9 | – | Nieużywany |
| 10 | – | Nieużywany |
| 11 | 30 |
Przed sierpniem 2011 r.: nieużywany
Od sierpnia 2011 r.: Jednostka sterująca układu dozowania dodatków -J880-
|
| 12 | 10 |
Przed sierpniem 2011 r.: nieużywany
Od sierpnia 2011 r.: Jednostka sterująca układu dozowania dodatków -J880-
|
| Oddzielne bezpieczniki w skrzynce bezpieczników | ||
| H | 40 | Przekaźnik podgrzewanej tylnej szyby -J9- |
| Przekaźnik | ||
| A | Sportback: Podgrzewany przekaźnik tylnej szyby -J9- | |
| B |
Do sierpnia 2011 r., tylko dla pojazdów specjalnych: Przekaźnik izolacji radiowej, przekaźnik radiowy -J84-
Od sierpnia 2011 r.: Przekaźnik układu dozowania dodatków -J963-
|
|
| C |
Do sierpnia 2011 r., tylko dla Coupé: Przekaźnik podgrzewanej tylnej szyby -J9-
Od sierpnia 2011: Nieużywany
|
|
| D |
2007: Przekaźnik zasilania kl. 15 -J329-
Od sierpnia 2011 r., tylko dla Coupé: Przekaźnik podgrzewanej tylnej szyby -J9-
|
|
| E | Przekaźnik gniazda -J807- | |
