W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Audi A4 i S4 (B9, 8W) z lat: 2023.

Audi A4 B9 to dziewiąta generacja modelu Audi A4, która została wprowadzona na rynek w 2015 roku. Audi A4 B9 zostało zbudowane na platformie MLB Evo, co pozwoliło na zwiększenie rozstawu osi i przestrzeni wewnątrz kabiny pasażerskiej. W zależności od rynku, Audi A4 B9 było dostępne w wersjach sedan, kombi (Avant) oraz Allroad. W 2019 roku A4 przeszło facelifting, w wyniku którego zostało wprowadzone kilka drobnych zmian w wyglądzie samochodu oraz nowe systemy multimedialne i asystujące kierowcy. Wszystkie wersje A4 B9 były oferowane z napędem na cztery koła (quattro), a także silnikami benzynowymi i diesla.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.



Przedział pasażerski

Bezpieczniki znajdują się we wnęce na nogi pod podnóżkiem (pojazdy z kierownicą po lewej stronie) lub za osłoną (pojazdy z kierownicą po prawej stronie).

Dodatkowe bezpieczniki znajdują się z przodu kokpitu (po stronie kierowcy).

Zobacz także:  Audi 90 (80) B4 (1991-1995) - schematy bezpieczników i przekaźników

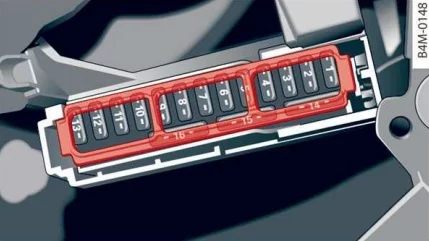

Tablica przyrządów

Audi A4 i S4 (B9, 8W) (2023) - schematy bezpieczników i przekaźników

Numer Opis
1 Wygodny moduł kontroli autoryzacji dostępu i uruchamiania (NFC)
2 Phonebox Audi, złącze USB
4 Wyświetlacz przezierny, head-up
5 Złącze USB z funkcją ładowania
6 Panel sterowania przedniego układu klimatyzacji
7 Blokada kolumny kierownicy
8 Wyświetlacz centralny
9 Zestaw wskaźników
10 Kontrola głośności
11 Włącznik światła, moduł przełącznika
12 Elektronika kolumny kierownicy
13
14 System informacyjno-rozrywkowy
16 Elektronika kolumny kierownicy, ogrzewanie kierownicy

Przestrzeń na nogi kierowcy i pasażera z przodu

Miejsce na nogi kierowcy/pasażera z przodu (kierownica po lewej stronie)Audi A4 i S4 (B9, 8W) (2023) - schematy bezpieczników i przekaźników



Miejsce na nogi pasażera z przodu (kierownica po lewej stronie)Audi A4 i S4 (B9, 8W) (2023) - schematy bezpieczników i przekaźników

Numer Opis
Panel A (brązowy)
1 Ogrzewanie katalizatora
2 Elementy silnika
3 Drzwi wydechowe, wtryskiwacze paliwa, wlot powietrza, ogrzewanie silnika
4 Pompa próżniowa, pompa ciepłej wody, czujnik NOx, czujnik cząstek stałych, czujnik biodiesla, drzwi wydechowe
5 Czujnik światła hamowania
6 Zawory silnika, regulacja wałka rozrządu
7 Podgrzewane czujniki tlenu, czujnik masowego przepływu powietrza, pompa wodna
8 Pompa wodna, pompa wysokiego ciśnienia, zawór regulatora wysokiego ciśnienia, zawór temperatury, mocowanie silnika
9 Pompa ciepłej wody, przekaźnik silnika, rozrusznik 48 V, pompa wody 48 V
10 Czujnik ciśnienia oleju, czujnik temperatury oleju
11 Czujnik położenia sprzęgła, rozrusznik 48 V, pompa wodna, rozrusznik 12 V
12 Zawory silnika, mocowanie silnika
13 Chłodzenie silnika
14 Wtryskiwacze paliwa, moduł sterujący układu napędowego
15 Cewki zapłonowe, podgrzewane sondy lambda
16 Pompa paliwowa
Panel B (czerwony)
1 System alarmowy antywłamaniowy
2 Moduł sterujący układu napędowego
3 Elektronika fotela przedniego lewego, podparcie odcinka lędźwiowego, fotel masujący
4 Dźwignia zmiany biegów automatycznej skrzyni biegów
5 Klakson
6 Hamulec postojowy, Elektroniczny System Poboru Opłat (ETC)
7 Interfejs diagnostyczny (moduł sterujący bramy)
8 Moduł sterujący elektroniką dachową
9 Moduł kontroli połączeń alarmowych i komunikacji
10 Moduł sterujący poduszek powietrznych
11 Elektroniczny układ stabilizacji toru jazdy (ESC), układ przeciwblokujący (ABS)
12 Złącze diagnostyczne, czujnik światła i deszczu
13 System kontroli klimatu
14 Moduł sterujący prawych przednich drzwi
15 Sprężarka układu klimatyzacji
16 Zbiornik ciśnieniowy układu hamulcowego
Panel C (czarny)
1 Ogrzewanie przedniego siedzenia
2 Wycieraczki
3 Elektronika lewego reflektora
4 Panoramiczny szklany dach / przesuwane/uchylne okno dachowe
5 Moduł sterujący lewych przednich drzwi
6 Gniazdo 12 V
7 Moduł sterujący prawych tylnych drzwi, prawe tylne okno sterowane elektrycznie
8 Moduł sterujący napędu na wszystkie koła (AWD).
9 Elektronika prawego reflektora
10 Układ spryskiwaczy przedniej szyby/moduł sterujący układu spryskiwaczy reflektorów
n Moduł sterujący lewych tylnych drzwi, lewe tylne elektryczne okno
12 Ogrzewanie postojowe
Panel D (czarny)
1 Elektronika foteli przednich, wentylacja foteli, lusterko wsteczne, panel sterowania klimatyzacją z tyłu, ogrzewanie przedniej szyby, złącze diagnostyczne
2 Interfejs diagnostyczny, moduł sterujący układem elektrycznym pojazdu
3 Generator dźwięku
4 Czujnik położenia sprzęgła
5 Uruchomienie silnika, wyłączenie awaryjne
6 Złącze diagnostyczne, antena informacji o ruchu drogowym (TMC)
7 Połączenie USB
8 Otwieracz drzwi garażowych
9 Adaptacyjny tempomat Audi, adaptacyjna regulacja odległości
11 Przednia kamera
12 Prawy reflektor
13 Lewy reflektor
14 Chłodzenie płynu przekładniowego
15
Panel E (czerwony)
1 Cewki zapłonowe
2 Sprężarka układu klimatyzacji
5 Lewy reflektor
6 Automatyczna skrzynia
7 Tablica przyrządów
8 Dmuchawa układu klimatyzacji
9 Prawy reflektor
10 Dynamiczne sterowanie
11 Start silnika

Bagażnik

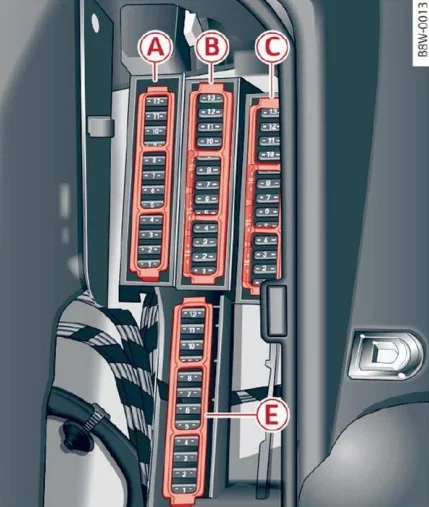

Bezpieczniki znajdują się pod lewą osłoną w bagażniku.

Audi A4 i S4 (B9, 8W) (2023) - schematy bezpieczników i przekaźników

Numer Opis
Panel A (czarny)
2 Odszraniacz przedniej szyby
3 Odszraniacz przedniej szyby
5 Kontrola zawieszenia
6 Automatyczna skrzynia
7 Odmgławiacz tylnej szyby
8 Ogrzewanie tylnych siedzeń
9 Lewe tylne światła
10 Poduszka powietrzna, moduł sterujący napinacza pasa bezpieczeństwa po stronie kierowcy
11 Blokada pokrywy bagażnika, blokada drzwi wlewu paliwa, moduł sterujący systemu komfortu
12 Pokrywa bagażnika
Panel B (czerwony)
6 Sprężarka elektryczna
Panel C (brązowy)
1 Antena zewnętrzna
2 Phonebox Audi
3 Elektronika fotela prawego przedniego, podparcie odcinka lędźwiowego, fotel masujący
4 Asystent bocznej lini
6 System monitorowania ciśnienia opon
7 Wygodny moduł kontroli autoryzacji dostępu i uruchamiania (NFC)
8 Ogrzewanie postojowe, moduł zbiornika
10 Tuner TV, moduł wymiany danych i sterowania telematyki
11 Pomocniczy moduł sterujący akumulatorem
12 Otwieracz drzwi garażowych
13 Kamera cofania, kamery peryferyjne
14 Prawe tylne światła
16 Poduszka powietrzna, moduł sterujący napinacza pasa bezpieczeństwa po stronie pasażera z przodu
Panel E (czerwony)
3 Oczyszczanie spalin
5 Lampka prawego zaczepu przyczepy
7 Hak holowniczy
8 Lewe światło zaczepu przyczepy
9 Gniazdo zaczepu przyczepy
10 Moduł sterujący napędu na wszystkie koła, sportowy mechanizm różnicowy
11 Oczyszczanie spalin
