W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Audi A3 i S3 (8Y) z lat: 2023.
Audi A3 8Y jest dostępne w wersji hatchback oraz sedan, oferując sportowy wygląd i zaawansowane technologie. Samochód posiada nowoczesny design, z charakterystycznym grillem w stylu Singleframe oraz nowoczesnymi reflektorami LED.
Wnętrze Audi A3 8Y jest również bardzo nowoczesne, oferując cyfrowy kokpit Audi Virtual Cockpit, duży ekran dotykowy i wiele zaawansowanych systemów asystujących w prowadzeniu.
Pod maską Audi A3 8Y można znaleźć różne rodzaje silników, w tym benzynowe i wysokoprężne, z mocą od 110 do 306 KM. Wersja hybrydowa typu plug-in również jest dostępna, łącząc silnik benzynowy z elektrycznym i oferując ekonomiczny sposób jazdy.
Audi A3 8Y oferuje również wiele zaawansowanych systemów bezpieczeństwa, takich jak systemy automatycznego hamowania, asystenta pasa ruchu, system monitorowania martwego pola oraz wiele innych. Samochód oferuje również opcjonalny system quattro, który zapewnia lepszą przyczepność i stabilność podczas jazdy.
Podsumowując, Audi A3 8Y to nowoczesny, stylowy i zaawansowany technologicznie samochód, który oferuje wysoki poziom komfortu, wydajności i bezpieczeństwa.
Kolor [Ampery]

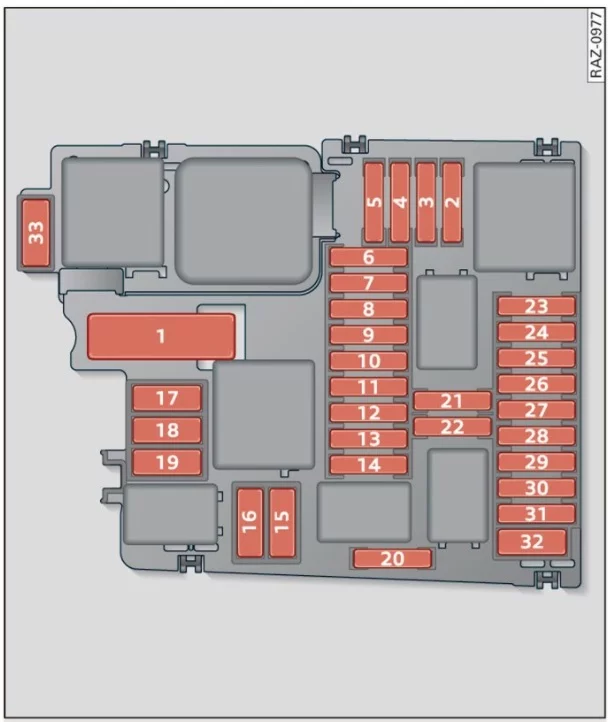

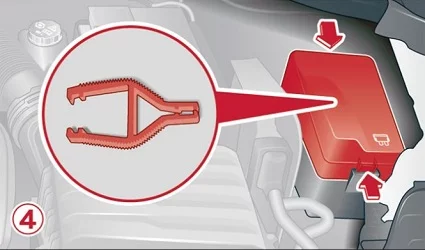

Skrzynka bezpieczników w komorze silnika
| Numer | Opis |
|---|---|
| F1 | – |
| F2 | Moduł sterujący układu napędowego;
Elektroniczna kontrola stabilizacji (ESC); ABS. |
| F3 | Elementy silnika;
Pompa paliwa; Klimatyzacja; Ładowarka wysokiego napięcia; Elektryczny układ napędowy. |
| F4 | Lewy reflektor |
| F5 | Prawy reflektor |
| F6 | – |
| F7 | Chłodzenie płynu przekładniowego skrzyni biegów |
| F8 | Wspomaganie hamulców |
| F9 | Klakson |
| F10 | Wycieraczki |
| F11 | System klimatyzacji |
| F12 | Moduł kontroli skrzyni biegów |
| F13 | Elektroniczna kontrola stabilizacji (ESC);
ABS. |
| F14 | Ogrzewanie postojowe;
Generator dźwięku silnika. |
| F15 | Elektroniczna kontrola stabilizacji (ESC);
ABS. |
| F16 | Automatyczna skrzynia biegów |
| F17 | Oczyszczanie spalin;
Klimatyzacja; Ogrzewanie postojowe. |
| F18 | Klimatyzacja;
Ogrzewanie postojowe. |
| F19 | – |
| F20 | – |
| F21 | Moduł sterujący układu napędowego |
| F22 | Start silnika |
| F23 | Moduł sterujący układu napędowego |
| F24 | Elementy silnika;
Moduł diesla; Oczyszczanie spalin; Diagnostyka wycieków paliwa; Czujnik poziomu i temperatury oleju; Chłodzenie silnika. |
| F25 | Elementy silnika;
Oczyszczanie spalin. |
| F26 | Elementy silnika;
Drzwi wydechowe; Diagnostyka wycieków paliwa; Chłodzenie silnika; Chłodzenie płynu przekładniowego skrzyni biegów; Oczyszczanie spalin. |
| F27 | Podgrzewany czujnik tlenu |
| F28 | Elementy silnika |
| F29 | Pompa paliwa;
Moduł sterowania skrzynią biegów. |
| F30 | Chłodzenie silnika |
| F31 | – |
| F32 | – |
| F33 | Klimatyzacja;
Ogrzewanie postojowe. |

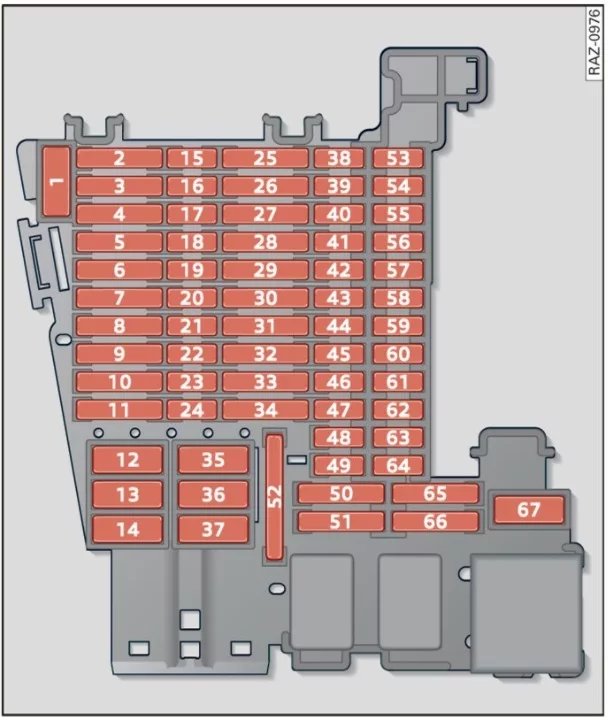

Skrzynka bezpiecznikowa w przedziale pasażerskim

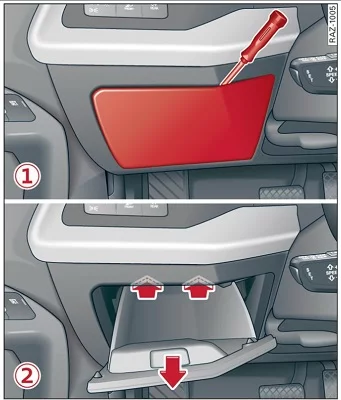

Kierownica po lewej stronie

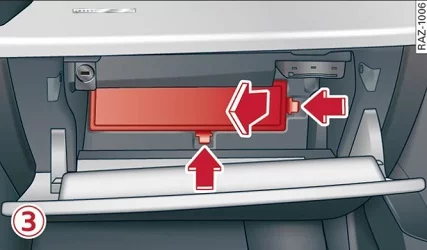

Kierownica po prawej stronie
| Numer | Opis |
|---|---|
| F1 | – |
| F2 | – |
| F3 | Hak holowniczy |
| F4 | Oczyszczanie spalin;
Elementy napędu. |
| F5 | Dźwignia zmiany biegów automatycznej skrzyni biegów |
| F6 | Moduł sterowania układem elektrycznym pojazdu |
| F7 | Sterowanie ogrzewaniem siedzeń. |
| F8 | Panoramiczny szklany dach |
| F9 | Moduł sterujący przednich drzwi po stronie kierowcy;
Tylne okno elektryczne po stronie kierowcy. |
| F10 | – |
| F11 | Hak holowniczy |
| F12 | Moduł sterowania układem elektrycznym pojazdu |
| F13 | Moduł sterowania układem elektrycznym pojazdu |
| F14 | System dźwiękowy |
| F15 | Elektroniczny System Poboru Opłat (ETC) |
| F16 | Moduł sterowania poduszką powietrzną |
| F17 | Oczyszczanie spalin |
| F18 | Blokada kolumny kierownicy;
Wygodny dostęp i moduł kontroli autoryzacji uruchomienie. |
| F19 | Zestaw wskaźników;
Moduł połączeń alarmowych |
| F20 | USB;
System Infotainment. |
| F21 | Moduł sterujący systemów wspomagania kierowcy;
System kamer; Asystent pasa; Pokrywa bagażnika. |
| F22 | – |
| F23 | Podparcie lędźwiowe po stronie pasażera z przodu |
| F24 | Moduł sterujący napędem na wszystkie koła |
| F25 | Napinacz pasa bezpieczeństwa, lewy przedni |
| F26 | Moduł sterujący przednich drzwi po stronie pasażera;
Tylne okno elektryczne po stronie pasażera. |
| F27 | Napinacz pasa bezpieczeństwa, prawy przedni |
| F28 | Awaryjny punkt odcięcia akumulatora wysokiego napięcia |
| F29 | Hak holowniczy |
| F30 | System Infotainment |
| F31 | Hak holowniczy |
| F32 | – |
| F33 | Podparcie lędźwiowe po stronie kierowcy z przodu |
| F34 | – |
| F35 | Moduł sterowania układem elektrycznym pojazdu |
| F36 | Dmuchawa układu klimatyzacji |
| F37 | Pokrywa bagażnika |
| F38 | – |
| F39 | Elektroniczna kolumna kierownicy |
| F40 | Alarm antykradzieżowy |
| F41 | Złącze diagnostyczne |
| F42 | Dźwignia zmiany biegów automatycznej skrzyni biegów |
| F43 | Monitorowanie ciśnienia w oponach;
Sterowanie klimatyzacją; Ogrzewanie postojowe; Czujnik temperatury wnętrza; Przekaźnik ogrzewania tylnej szyby. |
| F44 | Czujnik cząstek stałych;
Moduł sterujący elektroniki dachowej; Przycisk hamulca postojowego; Alarm przeciwkradzieżowy; Złącze diagnostyczne; Regulacja zasięgu reflektorów; Moduł sterujący otwieraniem drzwi garażowych; Włącznik światła; Czujnik światła i deszczu. |
| F45 | Elektroniczna kolumna kierownicy |
| F46 | Kontrola głośności;
Centralny wyświetlacz; Wyświetlacz Head-up. |
| F47 | Kontrola zawieszenia |
| F48 | USB |
| F49 | – |
| F50 | – |
| F51 | – |
| F52 | Gniazdo 12V |
| F58 | Moduł sterujący systemów wspomagania kierowcy;
Kamera przednia; Pomoc w parkowaniu. |
| F59 | System klimatyzacji;
Dźwięk zewnętrzny; Lusterko wsteczne; Włącznik światła cofania; Panel przełączników konsoli środkowej; Czujnik jakości powietrza; Przekaźnik gniazda 12 V. |
| F60 | Złącze diagnostyczne |
| F61 | Czujnik położenia sprzęgła;
Elektryczny układ napędowy; Akumulator wysokonapięciowy. |
| F64 | System wykrywania pasażerów po stronie pasażera;
Wyłączenia lampki ostrzegawczej poduszki powietrznej po stronie pasażera. |
| F65 | Dźwięk zewnętrzny |
| F66 | Wycieraczka tylnej szyby |
| F67 | Odmgławiacz tylnej szyby |
