Audi A2 8Z (1999-2005) - schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Audi A2 8Z z lat: 1999, 2000, 2001, 2002, 2003, 2004, 2005.

Audi A2 8Z po raz pierwszy został zaprezentowany na targach w Genewie w 1999 roku, aby już rok później trafić na rynek. Stylistycznie, przód pojazdu nawiązuje do modelu Audi TT. Karoseria wykonana jest z aluminium, a pozostałe elementy (błotniki, nadkola, progi i podłoga bagażnika) wykonane są z tworzywa sztucznego.

W 2003 roku wprowadzono kilka zmian, m. in. nowa atrapa chłodnicy, nowe spryskiwacze szyby przedniej, czy powiększenie zbiornika paliwa oraz standardem były od tego momentu podgrzewane lusterka.

Sprzedaż nie była zadowalająca, a więc w 2005 roku zaprzestano produkcji Audi A2. Być może na tamte czasy było to zbyt futurystyczne auto. Na drogi trafiło ponad 176 tys. egzemplarzy.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

wyjmij kluczyk ze stacyjki
sprawdź, czy wszystko zostało wyłączone
zawsze wymieniaj bezpieczniki o takim samym amperażu.

Lokalizacja skrzynek bezpieczników

Audi A2 8Z (1999-2005) - schematy bezpieczników i przekaźników

1 – Bezpiecznik główny 150 A
2 – Podstawa przekaźnika (9-punktowa)
3 – Skrzynka bezpieczników
4 – Podstawa przekaźnika (6+6-punktowa)
5 – Podstawa przekaźnika (3-punktowa)
6 – Złącze, słupek A, lewy
7 – Punkt łącznika, słupek A, prawy

Główny bezpiecznik

Na akumulatorze

Numer	Ampery [A]	Opis
S88	150 A

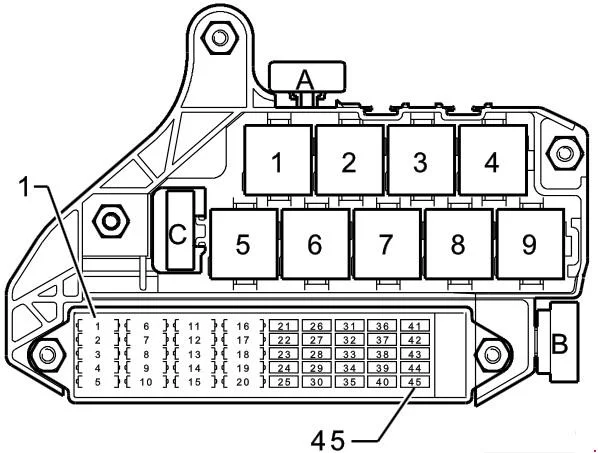

Przekaźnik (9-punktowy)

Numer	Opis	Ampery [A]
A	Bezpiecznik wielofunkcyjnej kierownicy (S326)	1
В	Dodatkowy bezpiecznik nagrzewnicy (S126)	60
C	Bezpiecznik jednostki sterującej wentylatora chłodnicy (S142)	40
1	Jednostka sterująca z wyświetlaczem we wkładce tablicy rozdzielczej	10
2	Interfejs nawigacyjny Radio Stabilizator napięcia 2 Sterownik wyboru anteny, Sterownik elektroniki sterującej, nawigacja Nawigacja/Tuner TV Wzmacniacz	20
3	Stabilizator napięcia	20
4	Wentylator chłodnicy, Wyłącznik termiczny wentylatora chłodnicy	20
6	Przekaźnik automatycznego przerywanego mycia/wycierania Przełącznik pompy spryskiwacza; Przełącznik przerywanej pracy wycieraczek	25
7	Przekaźnik świateł awaryjnych	15
8	Dwutonowy przekaźnik klaksonu Klakson/dwutonowy klakson; Jednostka sterująca regulacją przesuwanego szyberdachu	25
10	Gniazdo przyczepy	30
11	Gniazdo 12 V	20
12	Zapalniczka	15
13	Podgrzewany regulator siedzenia kierowcy; Podgrzewany regulator przedniego siedzenia pasażera	15
14	Przekaźnik niskiej mocy cieplnej	30
14	Jednostka sterująca nagrzewnicą	20
15	Układ klimatyzacji/sterownik Climatronic i wyświetlacz; Ogrzewana tylna szyba; Przekaźnik podgrzewanej tylnej szyby	30
16	Przełącznik dmuchawy świeżego powietrza; Jednostka sterująca dmuchawą świeżego powietrza	30
18	Pompa paliwa (pompa wstępnego zasilania)	20
19	Podgrzewacz sondy lambda; Podgrzewacz sondy lambda 1, za katalizatorem; Filtr z węglem aktywnym; Zawór elektromagnetyczny 1 (impulsowy) Jednostka sterująca czujnikiem NOx	20
20	Jednostka sterująca 4LV (układ wtrysku) Cewka zapłonowa -1- ze stopniem wyjściowym Cewka zapłonowa -2- ze stopniem wyjściowym Cewka zapłonowa -3- ze stopniem wyjściowym Cewka zapłonowa -4- ze stopniem końcowym	20
22	Żarówka dwuwłóknowa do reflektora, lewa	10
23	Jednostka ostrzegawcza kontroli żarówek; Silnik regulacji zasięgu reflektorów, prawy; Żarówka z podwójnym żarnikiem prawego reflektora	15
24	Jednostka ostrzegawcza kontroli żarówek; Silnik regulacji zasięgu reflektorów, lewy; Żarówka z podwójnym żarnikiem lewego reflektora	15
25	Jednostka sterująca elektroniką obsługującą telefon komórkowy; Jednostka sterująca telefonem /telematyka; Wzmacniacz antenowy, telefon komórkowy	5
26	Lampka kontrolna sprawdzania żarówek; Żarówka światła tylnego prawego Żarówka światła bocznego prawego	5
27	Jednostka ostrzegawcza kontroli żarówek Żarówka światła tylnego, lewa Żarówka światła bocznego, lewa	5
28	Złącze diagnostyczne	10
29	Złącze diagnostyczne, Włącznik świateł cofania	15
30	Włącznik świateł hamowania	10
31	Włącznik świateł hamowania, Element grzejny (odpowietrznik skrzyni korbowej) (silnik MPI, silnik wysokoprężny); Przepływomierz powietrza; Przekaźnik niskiej mocy cieplnej; Przekaźnik wysokiej mocy cieplnej; Przełącznik tempomatu ; Jednostka sterująca wentylatora chłodnicy; Jednostka sterująca dodatkowej nagrzewnicy powietrza ; Zawór recyrkulacji spalin.	10
32	Oświetlenie schowka; Oświetlenie tablicy rejestracyjnej, lewe; Oświetlenie tablicy rejestracyjnej, prawe.	10
33	Element grzejny lewego strumienia spryskiwacza Element grzewczy prawego strumienia spryskiwacza	5
34	Przekaźnik świateł awaryjnych	10
35	Żarówka tylnego lewego światła przeciwmgielnego; Przełącznik przedniego i tylnego światła przeciwmgielnego.	15
36	Sygnał dźwiękowy systemu antywłamaniowego; Klimatyzacja / Climatronic; Jednostka sterująca i wyświetlająca ; Przekaźnik podgrzewanej tylnej szyby ; Przełącznik zdalnego zwalniania klapki wlewu zbiornika; Przełącznik monitora wnętrza ; Centralna jednostka sterująca systemu komfortu.	10
37	System nawigacji ze sterownikiem napędu CD; Sterownik wspomagania parkowania.	10
38	Automatyczne, nieoślepiające lusterko wewnętrzne	10
38	Zawór regulacyjny sprężarki, układ klimatyzacji; Przekaźnik ogrzewania tylnej szyby; Przełącznik klapy świeżego powietrza/recyrkulacji powietrza;Sterownik elektroniki sterującej, nawigacja; Sterownik elektronicznej manualnej skrzyni biegów; Sterownik układu wspomagania parkowania; Sterownik wspomagania układu kierowniczego; System nawigacji ze sterownikiem napędu CD; Sterownik telefonu/telematyki; Zapłon sterownik blokady wyjęcia kluczyka; Przycisk dodatkowego ogrzewania (ECON) ; Wzmacniacz ; Włącznik świateł awaryjnych.	10
39	Jednostka sterująca drzwiami po stronie pasażera z przodu Jednostka sterująca drzwiami tylnymi prawymi	10
40	Lampka ostrzegawcza systemu kontroli trakcji; Przełącznik systemu kontroli trakcji ABS z jednostką sterującą EDL; Czujnik kąta skrętu.	10
41	Sterownik drzwi po stronie kierowcy; Sterownik drzwi lewych tylnych.	10
42	Alarm antywłamaniowy; Czujnik ultradźwiękowy ; Centralna jednostka sterująca systemu Convenience.	10
43	Elektroniczna jednostka sterująca ręcznej skrzyni biegów	10
44	Zawór elektromagnetyczny blokady wyjęcia kluczyka ze stacyjki; Sterownik elektronicznej manualnej skrzyni biegów; Sterownik lampki ostrzegawczej hamulca ręcznego; Sterownik blokady wyjęcia kluczyka ze stacyjki.	10
45	Wtryskiwacz, cylinder 1 ; Wtryskiwacz, cylinder 2; Wtryskiwacz, cylinder 3; Wtryskiwacz, cylinder 4 ; Element grzejny (odpowietrznik skrzyni korbowej) (silnik FSI) ; Zawór regulacji ciśnienia paliwa; Zawór regulacji rozrządu wałka rozrządu zaworów dolotowych -1-; Zawór dozujący paliwo ; Sterowanie przepływem powietrza w klapie kolektora dolotowego zawór; Sterowany mapą termostat chłodzenia silnika.	15
Przekaźniki
1	Przekaźnik wyłączający konsumenta (J511)
4	Przekaźnik wysokiej mocy cieplnej (J360)
5	Dwutonowy przekaźnik klaksonu (J4)
6	Jednostka ostrzegająca o sprawdzeniu żarówek (K41)
7	Jednostka ostrzegająca o sprawdzeniu żarówek (K41)
8	Przekaźnik niskiej mocy cieplnej (J359)
9	Przekaźnik odciążający styk X (J59)

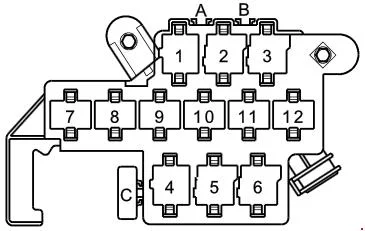

Przekaźnik (6+6-punktowy)

W przestrzeni na nogi, z przodu po lewej stronie

Numer	Opis
1*	Blokada rozrusznika i przekaźnik światła cofania (J226)
2	Przekaźnik automatycznego mycia/wycierania w trybie pośrednim (J31)
3	Przekaźnik automatycznego mycia/wycierania w trybie pośrednim (J31)
4*	Przekaźnik pompy hydraulicznej skrzyni biegów (J510)
5*	Jednostka sterująca blokadą wyjęcia kluczyka zapłonu (J557)
5**	Przekaźnik pompy paliwa (J17)
6*	Kluczyk zapłonu z jednostką sterującą blokadą wyjęcia (J557)
Numer	Opis	Ampery [A]
A	Bezpiecznik przekaźnika pompy hydraulicznej (S279)	20
C	Bezpiecznik jednostki sterującej ABS 1 (S123)	60
* – Dotyczy tylko silnika o kodzie ANY ** – Dotyczy tylko silnika o kodzie BAD, BBY

Przekaźnik (3-punktowy)

Numer	Opis	Ampery [A]
A*	Bezpiecznik paskowy do świec żarowych (silnik) (S39)	40
A**	Bezpiecznik jednostki sterującej silnika (S102)	30
A***	Bezpiecznik paskowy do świec żarowych (silnik) (S39)	60
B*	Bezpiecznik jednostki sterującej silnika (S102)	10
B**	Bezpiecznik miernika masy powietrza (S74)	5
B***	Bezpiecznik jednostki sterującej silnika (S102)	10
C	Bezpiecznik -1 – (30) (wspomaganie kierownicy) (S204)	80
Przekaźniki
1*	Zacisk 30 przekaźnik zasilania napięciem (J317)
1**	Przekaźnik zasilania prądem Motronic (J271)
1***	Przekaźnik świec żarowych (J52)
2*	Automatyczna jednostka sterująca okresem świecenia (J179)
2***	Zacisk 30 przekaźnik zasilania napięciem (J317)
– Dotyczy tylko silnika o kodzie ATL – Dotyczy tylko silnika o kodzie BAD * – Dotyczy tylko silnika o kodzie AMF, ANY, BHC

Punkt łącznika, słupek A, lewy

Numer	Opis	Ampery [A]
A	Pojedynczy bezpiecznik szyby elektrycznej (przód) (S37)	30
C	Bezpiecznik regulacji siedzenia (podparcie lędźwi) (S45)	10
