Audi A1 8X to pojazd produkowany po raz pierwszy zaprezentowany w 2010 roku. Występuje w dwóch wersjach – 3-drzwiowej i 5-drzwiowej (nazywanej Audi A1 Sportback). Samochód oparty jest na platformie PQ25, podobnie jak Volkswagen Polo, czy Seat Ibiza.
Dopiero w 2014 roku Audi zaprezentowało sportowe wersje S1 i S1 Sportback. Również w listopadzie tego samego roku podstawowe modele Audi A1 zostały poddane liftingowi. W ciągu 8 lat pojawiły się także wersje limitowane występujące pod nazwami
W roku 2018 model ten doczekał się następcy, który został nazwany Audi A1 GB lub Audi A1 II.
Lokalizacje

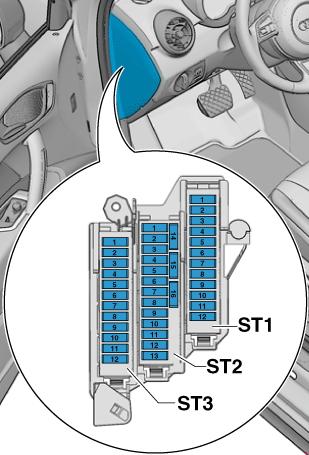

Skrzynka bezpieczników – nr 1
Opis
Panel ST1 (czarny)
| 1 | 7,5 | Jednostka sterująca el. blokada kolumny kierownicy -J764- |
| 2 | 20 | Jednostka sterująca wykrywania przyczepy -J345- |
| 3 | 20 | Jednostka sterująca wykrywania przyczepy -J345- |
| 4 | 30 7,5 |
Jednostka mechatroniczna dla skrzyni biegów z podwójnym sprzęgłem -J743-, do października 2014 r.;
Elektroniczna jednostka sterująca tłumieniem -J250-, od stycznia 2014 r.. |
| 5 | 30 | Przekaźnik spryskiwaczy reflektorów -J39-;
Pompa spryskiwaczy reflektorów -V11-. |
| 6 | 5 | Jednostka sterująca interfejsu systemu lokalizacji pojazdu -J843- |
| 7 | 7,5 | Jednostka sterująca systemu monitorowania wejścia i uruchomienia -J518- |
| 8 | 15 | Zespół mechatroniczny dla dwusprzęgłowej skrzyni biegów -J743-, do października 2014 r. |
| 9 | 20 | Silnik szyberdachu przesuwnego -V1- |
| 10 | 7,5 | Jednostka sterująca czujnika dźwigni zmiany biegów -J587- |
| 11 | 15 | Przekaźnik zasilania napięciem elektroniki silnika -J757-, do października 2014 r.;
Zawór regulacji ciśnienia paliwa -N276-, do października 2014 r. |
| 12 | – | Nieużywany |
Panel ST2 (brązowy)
| 1 | 5 | Przełącznik światła -F4-;
Przełącznik dźwigniowy nadawcy jednostka sterująca -J587-; Mechatronika do podwójnego sprzęgła przekładni -J743-. |
| 2 | 10 | Czujnik wysokiego ciśnienia -G65-;
Czujnik poziomu i temperatury oleju silnikowego -G266- ; Sterownik klimatyzacji -J301-; Przekaźnik gniazda -J807-; Lusterko wsteczne z funkcją automatycznego przyciemniania -Y7-; Złącze 16-stykowe -T16-, złącze diagnostyczne. |
| 3 | 5 | Interfejs diagnostyczny magistrali danych -J533- |
| 4 | 5 | Jednostka sterująca nagrzewnicą -J65-;
Jednostka sterująca hałasem materiałowym -J869-. |
| 5 | 7,5 | Przełącznik świateł -E1-;
Przekaźnik rozrusznika 1 -J906-; Stabilizator napięcia -J532-; Przekaźnik rozrusznika 2 -J907-; Przekaźnik lusterka wewnętrznego z automatycznym ściemnianiem -J910-; Lewy przedni reflektor -MX1-; Prawy przedni reflektor -MX2-. |
| 6 | 5 | Włącznik światła -E1- |
| 7 | 5 | Sterownik ABS -J104-, do października 2014; Stabilizator napięcia 2 -J570-, do października 2014; Elektroniczny sterownik tłumienia -J250-, od stycznia 2014. |
| 8 | 5 | Podgrzewany fotel kierowcy podgrzewany – kontrola -E94-;
Podgrzewany pasażera z przodu siedzenia – kontrola -E95-; Lampka świateł awaryjnych -E229-; Ogrzewana tylna szyba -E230-; Przycisk ASR i ESP -E256-; Pomoc przy parkowaniu -E266-; Wskaźnik ciśnienia w oponach -E492 -; Przycisk start/stop -E693-; Jednostka sterująca wykrywania przyczepy -J345-; Opornik grzewczy lewego wtryskiwacza -Z20-; Opornik grzewczy prawego wtryskiwacza -Z21-. |
| 9 | 5 | Sterownik wspomagania kierownicy -J500- |
| 10 | 5 7,5 |
Miernik masy powietrza -G70-;
Sterownik pompy paliwa -J538-; Rezystor grzewczy do wentylacji skrzyni korbowej -N79-. |
| 11 | 5 | Jednostka kontrolna poduszki powietrznej -J234-
Lampka ostrzegawcza o wyłączeniu poduszki powietrznej pasażera -K145- |
| 12 | 5 | Jednostka sterująca wspomaganiem parkowania -J446- |
| 13 | 5 | Jednostka sterująca zasięgiem reflektorów -J431- |
| 14 | 30 | Jednostka sterująca ogrzewaniem fotela -J882- |
| 15 | 15 | Silnik wycieraczki tylnej -V12- |
| 16 | 5 | Jednostka sterująca silnika -J623-; Miernik masy powietrza -G70-. |
Panel ST3 (czerwony)

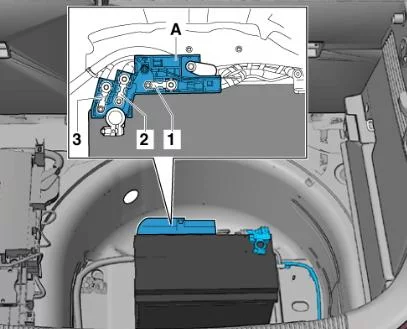

Skrzynka bezpieczników – nr 2
Skrzynka znajduje się na dodatnim biegunie akumulatora (tylko w pojazdach z akumulatorem w bagażniku).
Opis

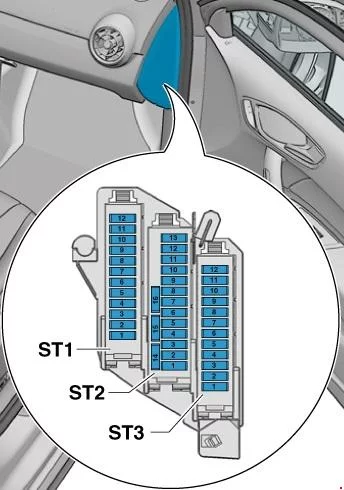

Skrzynka bezpieczników – nr 3
| 1 | 30 | Jednostka sterująca cyfrowym systemem dźwiękowym -J525-; Stabilizator napięcia -J532-; Radio -R-. |
| 2 | 40 | Jednostka sterująca nagrzewnicy -J65-; Styk przekaźnika nadmiarowego X -J59-; Jednostka sterująca wentylatora nawiewnego -J126-;Wentylator nawiewny -V2-. |
| 3 | 20 | Zapalniczka –U1-;
Gniazdo 12 V -U5-. |
| 4 | 15 | Jednostka sterująca wykrywania przyczepy -J345- |
| 5 | 5 | Interfejs diagnostyczny magistrali danych -J533- |
| 6 | 30 | Przednie drzwi pasażera, jednostka sterująca -J387-;
Tylne prawe drzwi, jednostka sterująca -J389-. |
| 7 | 30 | Drzwi kierowcy, jednostka sterująca -J386-;
Tylne lewe drzwi, jednostka sterująca -J388- |
| 8 | 30 | Przekaźnik podgrzewanej szyby tylnej -J9-; Podgrzewana szyba tylna -Z1-. |
| 9 | 25 | Jednostka sterująca ABS -J104- |
| 10 | 20 | Pokładowa jednostka sterująca zasilaniem -J519- |
| 11 | 15 | Klakson wysokiej częstotliwości -H2-;
Klakson niskiej częstotliwości -H7-; Przekaźnik klaksonu -J413-. |
| 12 | 30 | Pokładowa jednostka sterująca zasilaniem -J519- |
Panel ST2 (brązowy)
| 1 | 5 | Klakson alarmu przeciwkradzieżowego -H12-;
Nadajnik alarmu przeciwkradzieżowego -G578-. |
| 2 | 5 5 7,5 |
Przekaźnik napięcia zasilania zacisku 30 -J317- ( 22); Przekaźnik zasilania Motronic -J271- (21); Sterownik silnika -J623-. |
| 3 | 5 | Pokładowa jednostka sterująca zasilaniem -J519- |
| 4 | 5
15 |
Sterownik ABS -J104-;
Stabilizator napięcia 2 -J570-; Sterownik napędu na cztery koła -J492-. |
| 5 | – | Nieużywany |
| 6 | 5 | Czujnik deszczu i światła -G397-; Wzmacniacz telefonu komórkowego -R86-; Uchwyt telefonu -R126-; Przedni moduł dachowy -WX3-. |
| 7 | 15 20 |
Jednostka sterująca pompy paliwa -J538-;
Przekaźnik pompy paliwa -J17- ( 22). |
| 8 | 10 | Przekaźnik dodatkowej pompy płynu chłodzącego -J496-, do października 2014 r. |
| 9 | 5 | Jednostka sterująca kolumny kierownicy -J527- |
| 10 | 5 | Włącznik światła -E1- |
| 11 | 10 | Climatronic -J255-;
Jednostka Air kontroli klimatyzacji -J301-; Przednia jednostka sterująca drzwi pasażera -J387- (do kwietnia 2012); Tylne prawe drzwi -J389- (do kwietnia 2012); Złącze 16-pin – T16-, diagnostyka złącze. |
| 12 | 10 | Sterownik drzwi kierowcy -J386- (do kwietnia 2012 r.);
Sterownik drzwi tylnych lewych -J388- (do kwietnia 2012 r.). |
| 13 | 10 | Pokładowa jednostka sterująca zasilaniem -J519- |
| 14 | 20 | Przekaźnik gniazda -J807- tylko dla pojazdów bez gniazda zaczepu |
| 15 | 30 | Pokładowa jednostka sterująca zasilaniem -J519- |
| 16 | 20 | Przekaźnik przełączający 1 dla silnika wycieraczek -J368-, do października 2014 r.; Przekaźnik do zasilania elementów silnika -J757-; Cewki zapłonowe 1 ze stopniem wyjściowym -N70-. |

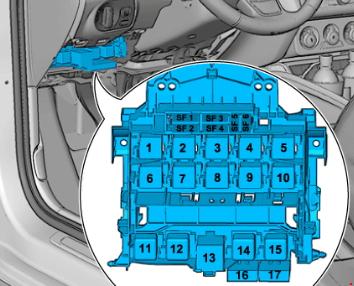

Uchwyt przekaźnika – nr 4
Opis

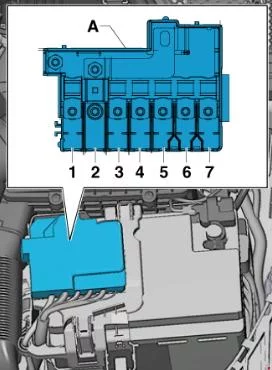

Skrzynka bezpieczników – nr 5
Opis

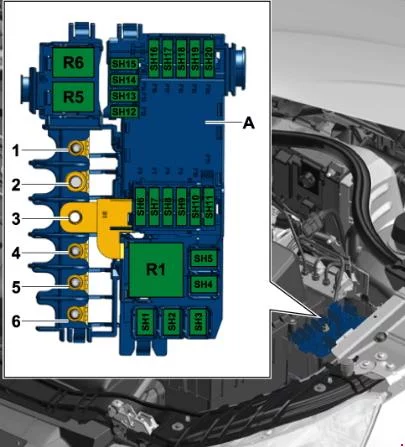

Skrzynka bezpieczników – nr 6
Opis
| 1 | 110 / 50A Zasilanie instalacji elektrycznej, zasilanie elementów silnika, sterownik wentylatora chłodnicy -J293;
Wentylator chłodnicy -V7-. |
| 2 | 250A Alternator -C-;
Regulator napięcia -C1-. |
| 3 | Akumulator + |
| 4 | 80A Jednostka sterująca wspomagania kierownicy -J500- |
| 5 | 50A Sterownik świec żarowych -J179-;
Świeca żarowa 1 -Q10-; Świeca żarowa 2 -Q11-; Świeca żarowa 3 -Q12-; Świeca żarowa 4 -Q13-. |
| 6 | 50A Sterownik wentylatora chłodnicy -J293-;
Wentylator chłodnicy -V7-. |
| 125A Zasilanie sieci pokładowej, zasilanie podzespołów silnika |
