W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Audi A1 GB z lat: 2019, 2020, 2021, 2022. Audi A1 GB to druga generacja tego modelu od niemieckiego producenta. Pojazd został zaprezentowany po raz pierwszy w czerwcu 2018 roku. To 5-drzwiowy hatchback należący do kategorii aut miejskich. Co ciekawe nie jest on […]
| Numer | Ampery [A] | Opis |
|---|---|---|
| SB1 | 15A | Jednostka sterująca silnika |
| SB2 | 7,5 A/10 A | Pompa chłodzenia powietrza doładowującego (benzyna 1,5 l, 2,0 l) Pompa obiegu płynu chłodzącego (benzyna 1,0 l) Przekaźnik pompy próżniowej (benzyna 1,5 l) |
| SB3 | 15A | Sonda lambda 1 przed katalizatorem Sonda lambda 1 za katalizatorem |
| SB4 | 15A | Jednostka sterująca pompą paliwa Przekaźnik zasilania prądem elementów silnika (benzyna 2,0 l) |
| SB5 | 10A/15A | Czujnik poziomu i temperatury oleju Zawór elektromagnetyczny filtra z węglem aktywnym 1 (1,0 l, 1,5 l benzyna) Zawór sterujący wałka rozrządu 1 (1,0 l, 1,5 l benzyna) Zawór recyrkulacji powietrza turbosprężarki (2,0 l benzyna) Zawór klapowy kolektora dolotowego (2,0 l benzyna) Zawór sterujący wałka rozrządu wydechu 1 (1,0 l, 1,5 l benzyna) Zawór regulacji ciśnienia oleju Zawór sterujący strumieniem chłodzenia tłoka Siłownik krzywki wlotu dla cylindra 2 (1,5 l benzyny) |
| SB6 | 20A | Cewka zapłonowa 1~4 ze stopniem wyjściowym (1,0 l, 1,5 l benzyna) |
| SB7 | 10A/15A | Pompa próżniowa hamulców (benzyna 1,0 l) Przekaźnik pompy próżniowej (benzyna 1,5 l) Zawór płynu chłodzącego do skrzyni biegów (benzyna 2,0 l) |
| SB8 | 10 A | Siłownik 1~8 do regulacji wałka rozrządu (benzyna 2,0 l) Wtryskiwacz 2 do cylindra 1~4 (benzyna 2,0 l) Przekaźnik zasilania podzespołów silnika (benzyna 2,0 l) |
| SB9 | 7,5A | Włącznik świateł hamowania |
| SB10 | 7,5A | Jednostka sterująca monitorowania akumulatora |
| SB11 | – | – |
| SB12 | 10 A | Zawór regulacyjny sprężarki klimatyzacji |
| SB13 | 10 A | Moduł akumulatora przedniego napędu (z akumulatorem w bagażniku) |
| SB14 | 7,5A | Jednostka sterująca ABS Główny przekaźnik Jednostka sterująca silnika |
| SB15 | 30A | Moduł mechatroniczny do dwusprzęgłowej skrzyni biegów |
| SB16 | – | – |
| SB17 | 7,5A | Jednostka sterująca silnika |
| SB18 | 30A | Rozrusznik |
| SB19 | 30A | Przekaźnik silnika wycieraczek 1 Przekaźnik silnika wycieraczek 2 |
| SB20 | 60A | Jednostka sterująca ABS |
| SB21 | 25A | Jednostka sterująca ABS |
| SB22 | – | – |
| SB23 | – | – |
| SB24 | – | – |
| SB25 | – | |
| SB26 | 50A | Wentylator chłodnicy (benzyna 2,0 l) |

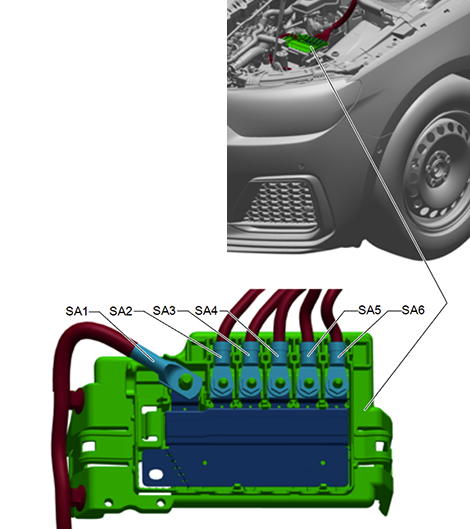

Bezpieczniki główne (-SA-)
| Numer | Ampery [A] | Opis |
|---|---|---|
| SA1 | 350A | Z przednim akumulatorem: Rozrusznik |
| SA1 | 200A | Z akumulatorem tylnym: Alternator |
| SA2 | – | – |
| SA3 | 150A | Uchwyt bezpiecznika B (-SB-) Bezpieczniki nr 10, 16, 19, 24, 26 Przekaźnik główny |
| 508 | – | Akumulator |
| SA4 | 80A | Uchwyt bezpiecznika C (-SC-) Bezpieczniki nr 12, 21 |
| SA5 | 125A | Uchwyt bezpiecznika C (-SC-) Bezpieczniki nr 28, 37 Przekaźnik do gniazd zasilających |
| SA6 | 80A | Jednostka sterująca wspomaganiem kierownicy |

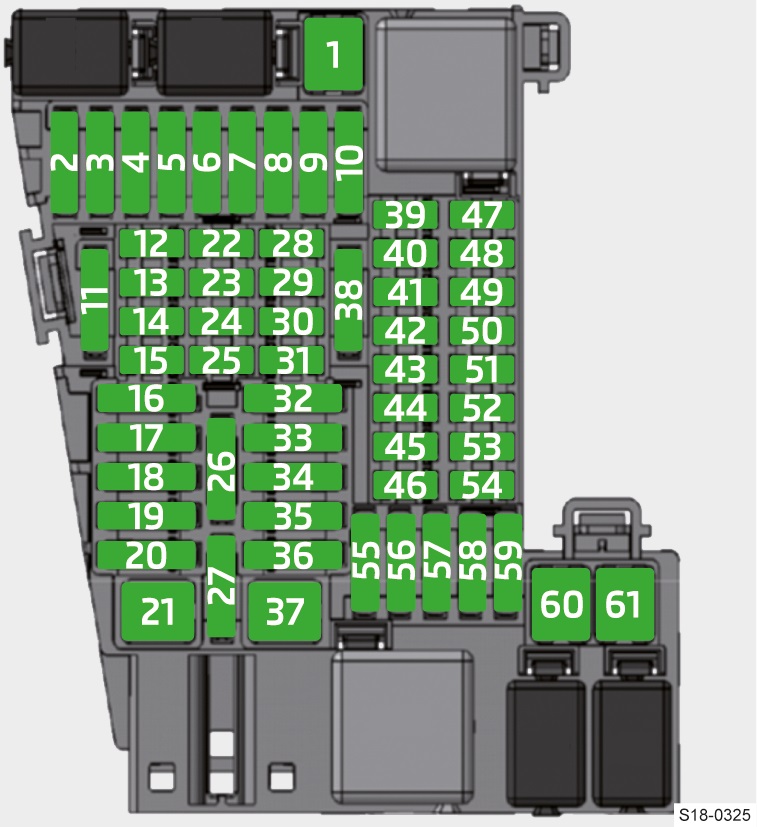

Bezpieczniki znajdują się za osłoną po stronie kierowcy.
| Numer | Ampery [A] | Opis |
|---|---|---|
| SC1 | – | – |
| SC2 | – | – |
| SC3 | 30A | Cyfrowa jednostka sterująca pakietem dźwiękowym |
| SC4 | – | – |
| SC5 | – | – |
| SC6 | 40A | Pokładowa jednostka sterująca zasilaniem |
| SC7 | – | – |
| SC8 | 30A | Jednostka sterująca dmuchawy świeżego powietrza |
| SC9 | – | – |
| SC10 | – | – |
| SC11 | – | – |
| SC12 | 7,5A | Lewy przedni pas bezpieczeństwa |
| SC13 | 7,5A | Włącznik świateł Czujnik deszczu i światła Czujnik alarmu antywłamaniowego Jednostka sterująca doświetlaniem zakrętów i regulacją zasięgu reflektorów Żarówka oświetlenia schowka Lampka 1 do oświetlenia otoczenia deski rozdzielczej Lampka 2 do oświetlenia otoczenia deski rozdzielczej Złącze diagnostyczne Światło oświetlenia wnętrza drzwi kierowcy |
| SC14 | – | – |
| SC15 | 7,5A | Jednostka sterująca we wkładce tablicy rozdzielczej Moduł wezwania pomocy, jednostka sterująca i jednostka komunikacyjna |
| SC16 | 40A | Pokładowa jednostka sterująca zasilaniem |
| SC17 | 30A | 2018: Sterownik przednich drzwi pasażera Sterownik tylnych drzwi pasażera 2019-2022: |
| SC18 | – | – |
| SC19 | 25A | Jednostka sterująca 1 dla elektroniki informacyjnej |
| SC20 | 30A | Podgrzewany przekaźnik tylnej szyby |
| SC21 | – | – |
| SC22 | 7,5A | 2019-2022: Jednostka obsługi systemu multimedialnego |
| SC23 | 7,5A | Jednostka sterująca systemu kamery cofania |
| SC24 | 7,5A | Regulator głośności po stronie kierowcy (2018-2019) Jednostka obsługi systemu multimedialnego (2018-2019) Ładowarka 1 do urządzeń mobilnych Wzmacniacz antenowy do telefonu komórkowego Koncentrator USB |
| SC25 | 7,5A | 2019-2022: Regulator głośności po stronie kierowcy |
| SC26 | 7,5A | Interfejs diagnostyczny magistrali danych |
| SC27 | 7,5A | Elektronicznie sterowana jednostka sterująca tłumieniem |
| SC28 | 7,5A | Przełącznik zapłonu/rozrusznika Sterownik elektroniki kolumny kierownicy |
| SC29 | 7,5A | Klakson alarmowy |
| SC30 | 7,5A | Prawy przedni pas bezpieczeństwa |
| SC31 | 15A | Sterowanie nagrzewnicą i klimatyzacją |
| SC32 | 7,5A | Lewy przedni reflektor |
| SC33 | 30A | 2018: Jednostka sterująca drzwi kierowcy Jednostka sterująca z silniczkiem regulacji tylnej szyby po stronie kierowcy2019-2022: Jednostka sterująca drzwi kierowcy (kierownica z lewej strony) Jednostka sterująca przednich drzwi pasażera (kierownica z prawej strony) Jednostka sterująca z silniczkiem regulacji tylnej szyby po stronie kierowcy ( kierownica z lewej strony) Jednostka sterująca z silnikiem regulatora szyby tylnej po stronie pasażera (kierownica z prawej strony) |
| SC34 | 7,5A | Prawy przedni reflektor |
| SC35 | 40A | Pokładowa jednostka sterująca zasilaniem |
| SC36 | 20A | Dwutonowy przekaźnik klaksonu |
| SC37 | 30A | Pokładowa jednostka sterująca zasilaniem |
| SC38 | 30A | Pokładowa jednostka sterująca zasilaniem |
| SC39 | 10 A | Jednostka sterująca tempomatu adaptacyjnego Jednostka sterująca pomocy przy parkowaniu Jednostka sterująca Blind Spot Monitor Jednostka sterująca Blind Spot Monitor 2 Przednia kamera do systemów wspomagania kierowcy |
| SC40 | 7,5A | Lusterko wewnętrzne Moduł przełącznika środkowego w desce rozdzielczej Złącze diagnostyczne |
| SC41 | 7,5A | Przekaźnik do gniazd zasilających |
| SC42 | 7,5A | Czujnik położenia sprzęgła Czujnik ciśnienia obiegu czynnika chłodniczego Jednostka sterująca dźwiękami materiałowymi Przekaźnik rozrusznika 1 Przekaźnik rozrusznika 2 |
| SC43 | 7,5A | Silnik wycieraczki TYLNEJ szyby |
| SC44 | 7,5A | Jednostka sterująca poduszką powietrzną Moduł przedniego dachu |
| SC45 | – | – |
| SC46 | 7,5A | Blokada rozrusznika i włącznik świateł cofania |
| SC47 | 7,5A | Moduł przedniego dachu |
| SC48 | 7,5A | Sterownik zezwolenia na wjazd i start Sterownik elektronicznej blokady kolumny kierownicy |
| SC49 | – | – |
| SC50 | – | – |
| SC51 | – | – |
| SC52 | – | – |
| SC53 | 7,5A | Dźwignia zmiany biegów
Elektrozawór blokady wyjęcia kluczyka zapłonu |
| SC54 | – | – |
| SC55 | – | – |
| SC56 | – | – |
| SC57 | – | – |
| SC58 | 20A | Gniazdo 12V |
| SC59 | – | – |
| SC60 | – | – |
| SC61 | – | – |
