W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volvo XC90 z lat: 2022.
Rozmieszczenie centralek elektrycznych w samochodzie z kierownicą po lewej stronie. W samochodzie z kierownicą po prawej stronie centralka elektryczna pod schowkiem podręcznym znajduje się po przeciwnej stronie.
| 1 | Komora silnika |
| 2 | Pod schowkiem podręcznym |
| 3 | Przestrzeń bagażowa |
Bezpieczniki pod schowkiem podręcznym
Bezpieczniki pod schowkiem podręcznym zabezpieczają między innymi gniazda elektryczne, wyświetlacze i moduły drzwi.
Centralka elektryczna znajduje się za dywanikiem podłogowym/panelem bocznym.
Po wewnętrznej stronie pokrywy znajduje się naklejka przedstawiająca rozmieszczenie bezpieczników. Funkcje i podzespoły wymienione w tabeli bezpieczników dotyczą różnych modeli i wariantów silnika. Dlatego opis określonego bezpiecznika może odnosić się do mniejszej liczby podzespołów samochodu (albo może nie dotyczyć żadnego z nich), zależnie od jego wyposażenia.
| Numer | Opis | Ampery [A] | Typ |
|---|---|---|---|
| 1 | Moduł sterujący, akumulator 48 V | 10 | Micro |
| 2 | – | – | MCase |
| 3 | – | – | Micro |
| 4 | Czujnik ruchu | 5 | Micro |
| 5 | – | – | Micro |
| 6 | Wyświetlacz kierowcy | 5 | Micro |
| 7 | Klawiatura, konsola centralna | 5 | Micro |
| 8 | Czujnik nasłonecznienia | 5 | Micro |
| 9 | – | – | Micro |
| 10 | Moduł Infotainment | 15 | Micro |
| 11 | Moduł elektroniczny kierownicy | 5 | Micro |
| 12 | Moduł sterujący, pokrętło rozruchu i hamulec postojowy | 5 | Micro |
| 13 | Podgrzewana kierownica | 15 | Micro |
| 14 | – | – | Micro |
| 15 | – | – | Micro |
| 16 | – | – | Micro |
| 17 | – | – | Micro |
| 18 | Moduł sterujący, klimatyzacja | 10 | Micro |
| 19 | Blokada kierownicy | 7,5 | Micro |
| 20 | Gniazdo diagnostyczne OBD-II | 10 | Micro |
| 21 | Wyświetlacz centralny | 5 | Micro |
| 22 | Moduł wentylatora układu klimatyzacji, przedni | 40 | MCase |
| 23 | Koncentrator USB | 5 | Micro |
| 24 | Elementy sterowania oświetlenia
Wyłącznik oświetlenia kabiny Przyciemnianie, wewnętrzne lusterko wsteczne Czujniki deszczu i światła Fotele przednie regulowane elektrycznie Panele sterowania, drzwi tylne Moduł wentylatora, klimatyzacja |
7,5 | Micro |
| 25 | Moduł sterujący, funkcje wspomagające kierowcę | 5 | Micro |
| 26 | Konsola sufitowa | 20 | Micro |
| 27 | Wyświetlacz przezierny na szybie przedniej | 5 | Micro |
| 28 | Wyłącznik oświetlenia kabiny | 5 | Micro |
| 29 | Płytka do ładowania bezprzewodowego | 5 | Micro |
| 30 | Wyświetlacz konsoli sufitowej | 5 | Micro |
| 31 | – | – | Micro |
| 32 | – | – | Micro |
| 33 | – | – | Micro |
| 34 | Skrzynka bezpieczników, przestrzeń bagażowa | 10 | Micro |
| 35 | Moduł sterujący, łączność internetowa samochodu
Moduł sterujący, Volvo On Call |
5 | Micro |
| 36 | – | – | Micro |
| 37 | Urządzenie audio (wzmacniacz) | 40 | MCase |
| 38 | Moduł wentylatora, klimatyzacja, tył | 40 | MCase |
| 39 | Antena wielozakresowa | 5 | Micro |
| 40 | Moduł sterujący, funkcje komfortowe fotela, przód | 5 | Micro |
| 41 | Blokada antyalkoholowa | 5 | Micro |
| 42 | Wycieraczka tylnej szyby | 15 | Micro |
| 43 | Moduł sterujący, pompa paliwa | 15 | Micro |
| 44 | Przetwornica 48 V
Moduł rozruchu silnika |
5 | Micro |
| 45 | Moduł sterujący, IntelliSafe | 5 | Micro |
| 46 | Podgrzewanie fotela kierowcy | 15 | Micro |
| 47 | Podgrzewanie przedniego fotela pasażera | 15 | Micro |
| 48 | Pompa płynu chłodzącego | 7,5 | Micro |
| 49 | – | – | Micro |
| 50 | Regulowany elektrycznie fotel kierowcy | 20 | Micro |
| 51 | Moduł, aktywna amortyzacja | 20 | Micro |
| 52 | Otwieranie pokrywy bagażnika/drzwi bagażnika ruchem stopy | 5 | Micro |
| 53 | Moduł Infotainment | 10 | Micro |
| 54 | – | – | MCase |
| 55 | – | – | Micro |
| 56 | Przedni fotel pasażera z elektryczną regulacją | 20 | Micro |
| 57 | – | – | Micro |
| 58 | TV (niektóre rynki) | 5 | Micro |
| 59 | Bezpiecznik główny dla bezpieczników 52, 53, 57 i 58 (grupa systemu Infotainment) | 15 | Micro |
Bezpieczniki w komorze bagażnika
Bezpieczniki w przestrzeni bagażowej zabezpieczają między innymi elektrycznie regulowane fotele, poduszki powietrze i napinacze pasów bezpieczeństwa.
Centralka elektryczna znajduje się pod schowkiem po prawej stronie.
Funkcje i podzespoły wymienione w tabeli bezpieczników dotyczą różnych modeli i wariantów silnika. Dlatego opis określonego bezpiecznika może odnosić się do mniejszej liczby podzespołów samochodu (albo może nie dotyczyć żadnego z nich), zależnie od jego wyposażenia.
| Numer | Opis | Ampery [A] | Typ |
|---|---|---|---|
| 1 | Ogrzewanie szyby tylnej | 30 | MCase |
| 2 | – | – | MCase |
| 3 | Sprężarka, zawieszenie pneumatyczne | 40 | MCase |
| 4 | Dodatkowa nagrzewnica elektryczna, z prawej strony z tyłu | 30 | MCase |
| 5 | – | – | MCase |
| 6 | Dodatkowa nagrzewnica elektryczna, z lewej strony z tyłu | 30 | MCase |
| 7 | Moduł drzwi, prawy tylny | 20 | MCase |
| 8 | Moduł sterujący systemu redukcji tlenków azotu (NOx) w silniku wysokoprężnym | 30 | MCase |
| 9 | Drzwi bagażnika sterowane elektrycznie | 25 | MCase |
| 10 | Moduł drzwi, prawy przedni | 20 | MCase |
| 11 | Moduł sterujący haka holowniczego | 40 | MCase |
| 12 | Napinacz pasa bezpieczeństwa, prawa strona | 40 | MCase |
| 13 | Wewnętrzne cewki przekaźników | 5 | Micro |
| 14 | Moduł sterujący systemu redukcji tlenków azotu (NOx) w silniku wysokoprężnym | 15 | Micro |
| 15 | Moduł drzwi, lewy tylny | 20 | Micro |
| 16 | Blokada antyalkoholowa | 5 | Micro |
| 17 | – | – | Micro |
| 18 | Moduł sterujący haka holowniczego | 25 | MCase |
| Moduł akcesoriów | 40 | ||
| 19 | Moduł drzwi, lewy przedni | 20 | MCase |
| 20 | Napinacz pasa bezpieczeństwa, lewa strona | 40 | MCase |
| 21 | Kamera parkowania | 5 | Micro |
| 22 | – | – | Micro |
| 23 | – | – | Micro |
| 24 | – | – | Micro |
| 25 | – | – | Micro |
| 26 | – | – | Micro |
| 27 | – | – | Micro |
| 28 | Ogrzewanie fotela, lewego tylnego | 15 | Micro |
| 29 | – | – | Micro |
| 30 | Blind Spot Information (BLIS) | 5 | Micro |
| 31 | – | – | Micro |
| 32 | Napinacz pasa bezpieczeństwa, lewa strona | 5 | Micro |
| 33 | Siłownik, układ wydechowy (silnik benzynowy) | 5 | Micro |
| 34 | – | – | Micro |
| 35 | Moduł sterujący All Wheel Drive (AWD) | 15 | Micro |
| 36 | Ogrzewanie fotela, prawego tylnego | 15 | Micro |
| 37 | – | – | MCase |

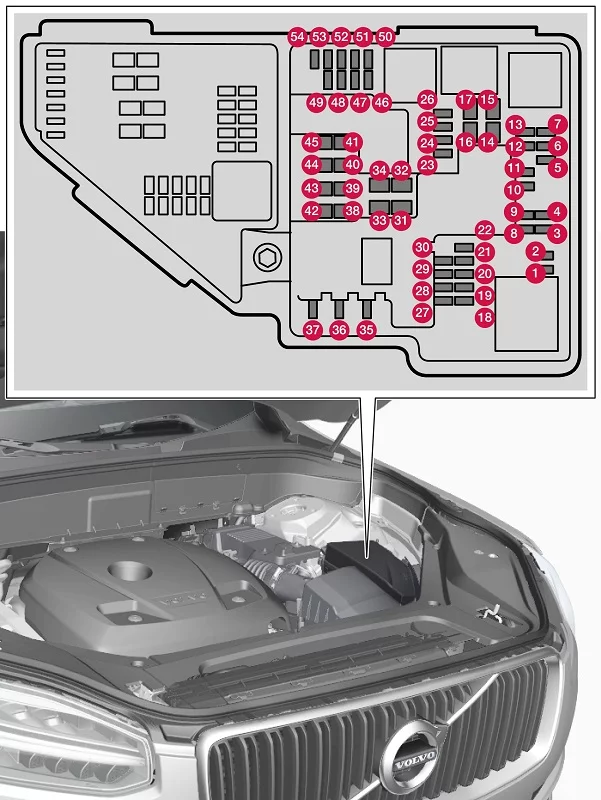

Bezpieczniki w komorze silnika
Bezpieczniki w komorze silnikowej zabezpieczają między innymi funkcje silnika i hamulców.
Po wewnętrznej stronie pokrywy znajdują się szczypce, które ułatwiają procedurę wyjmowania i wkładania bezpieczników.
W skrzynce bezpieczników znajdują się także bezpieczniki zapasowe.
Po wewnętrznej stronie pokrywy znajduje się naklejka przedstawiająca rozmieszczenie bezpieczników. Funkcje i podzespoły wymienione w tabeli bezpieczników dotyczą różnych modeli i wariantów silnika. Dlatego opis określonego bezpiecznika może odnosić się do mniejszej liczby podzespołów samochodu (albo może nie dotyczyć żadnego z nich), zależnie od jego wyposażenia.
| Numer | Opis | Ampery [A] | Typ |
|---|---|---|---|
| 1 | – | – | Micro |
| 2 | – | – | Micro |
| 3 | Moduł ciśnienia doładowania, turbosprężarka
Grupa sond lambda |
15 | Micro |
| 4 | Świece zapłonowe/cewki zapłonowe (silnik benzynowy)
Grupa czujników układu wydechowego, cząstki stałe/tlenki azotu (silnik wysokoprężny) |
15 | Micro |
| 5 | Elektrozawór pompy oleju silnikowego
Grupa sond lambda Elektrozawór sprężarki klimatyzacji |
15 | Micro |
| 6 | Czujniki poziomu i temperatury oleju
Moduł świec żarowych (silnik wysokoprężny) Grupa podzespołów silnika 1 (podzespoły związane z działaniem silnika, w tym turbosprężarka/sprężarka. Skład zależy od wariantu silnika). |
7,5 | Micro |
| 7 | Moduł sterujący silnika (ECM)
Moduł sterujący przepustnicy Grupa podzespołów silnika 2 (podzespoły związane z działaniem silnika, w tym turbosprężarka/sprężarka. Skład zależy od wariantu silnika). |
20 | Micro |
| 8 | Moduł sterujący silnika (ECM) | 5 | Micro |
| 9 | Pompa układu pochłaniania oparów paliwa (EVAP) | 10 | Micro |
| 10 | Moduł świec żarowych (silnik wysokoprężny)
Grupa podzespołów silnika 3 (podzespoły związane z działaniem silnika, w tym turbosprężarka/sprężarka i chłodzenie/sterowanie temperaturą układu napędowego. Skład zależy od wariantu silnika). |
10 | Micro |
| 11 | Moduł sterujący, żaluzja spojlera
Moduł sterujący, żaluzja chłodnicy Cewki przekaźników funkcji Power Pulse (PowerPulse) (silnik wysokoprężny) Zawór przełączający, płyn chłodzący |
5 | Micro |
| 12 | Pompa płynu chłodzącego | 15 | Micro |
| 13 | Moduł sterujący silnika (ECM) | 20 | Micro |
| 14 | Rozrusznik | 40 | MCase |
| 15 | Rozrusznik | Bocznik | MCase |
| 16 | Grzałka filtra paliwa (silnik wysokoprężny) | 30 | MCase |
| 17 | Moduł sterujący skrzyni biegów | 25 | MCase |
| 18 | Moduł obliczeniowy | 5 | Micro |
| 19 | – | – | Micro |
| 20 | – | – | Micro |
| 21 | – | – | Micro |
| 22 | – | – | Micro |
| 23 | Gniazdo USB, konsola między fotelami, tył | 7,5 | Micro |
| 24 | Gniazdo 12 V, konsola między fotelami, przód | 15 | Micro |
| 25 | – | – | Micro |
| 26 | Gniazdo elektryczne 12 V w przestrzeni bagażowej | 15 | Micro |
| 27 | – | – | Micro |
| 28 | Reflektor, lewy | 15 | Micro |
| 29 | Reflektor, prawy | 15 | Micro |
| 30 | – | – | Micro |
| 31 | Ogrzewanie przedniej szyby, lewa strona | Bocznik | MCase |
| 32 | Ogrzewanie przedniej szyby, lewa strona | 40 | MCase |
| 33 | Spryskiwacze reflektorów | 25 | MCase |
| 34 | Pompa płyny do spryskiwaczy, przód | 25 | MCase |
| 35 | Moduł sterujący skrzyni biegów
Elektryczna dźwignia skrzyni biegów |
15 | Micro |
| 36 | Sygnał dźwiękowy (klakson) | 20 | Micro |
| 37 | Syrena alarmu | 5 | Micro |
| 38 | Moduł sterujący, układ hamulcowy (zawory, hamulec postojowy) | 40 | MCase |
| Moduł sterujący, wspomaganie hamowania | 30 | MCase | |
| 39 | Wycieraczki szyby przedniej | 30 | MCase |
| 40 | Pompa płynu do spryskiwaczy, tył | 25 | MCase |
| 41 | Ogrzewanie przedniej szyby, prawa strona | 40 | MCase |
| 42 | Nagrzewnica postojowa | 20 | MCase |
| 43 | Moduł sterujący, układ hamulcowy (pompa ABS) | 40 | MCase |
| 44 | – | – | MCase |
| 45 | Ogrzewanie przedniej szyby, prawa strona | Bocznik | MCase |
| 46 | Zasilane przy włączonym zapłonie: Moduł sterujący silnika, podzespoły skrzyni biegów, elektryczne wspomaganie układu kierowniczego, centralny moduł elektroniczny, moduł sterujący układu hamulcowego | 5 | Micro |
| 47 | – | – | Micro |
| 48 | Reflektor, prawy | 15 | Micro |
| 49 | Blokada antyalkoholowa | 5 | Micro |
| 50 | Moduł sterujący skrzyni biegów | 10 | Micro |
| 51 | Moduł sterujący, podłączanie akumulatora | 5 | Micro |
| 52 | Moduł kolizyjny (SRS) | 5 | Micro |
| 53 | Reflektor, lewy | 15 | Micro |
| 54 | Czujnik pedału przyspieszenia | 5 | Micro |
