W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volvo XC40 Recharge Pure Electric z lat: 2022.

Sprawdzanie oraz wymiana bezpieczników Volvo XC40 Recharge Pure Electric (2022)

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika w Volvo XC40 Recharge Pure Electric (2022)!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

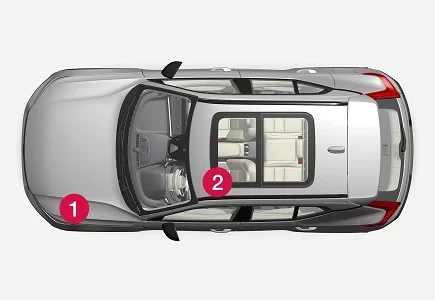

Umiejscowienie w Volvo XC40 Recharge Pure Electric (2022)

Volvo XC40 Recharge Pure Electric (2022) - schematy bezpieczników i przekaźników

1 Pod pokrywą silnika
2 Pod schowkiem podręcznym



Bezpieczniki pod pokrywą silnika Volvo XC40 Recharge Pure Electric (2022)

Volvo XC40 Recharge Pure Electric (2022) - schematy bezpieczników i przekaźników

Numer Funkcjonowanie Ampery [A] Typ
1 Dwa gniazda USB, konsola między fotelami, tył 7,5 Micro
2 Gniazdo 12 V, przód 15 Micro
Reklama
3 – – Micro
4 Gniazdo elektryczne 12 V w przestrzeni bagażowej 15 Micro
5 Moduł sterujący silnika (ECM) 10 Micro
6 Grupa zaworów chłodzenia silnika 15 Micro
7 Zawór chłodzenia akumulatora 5 Micro
8 Moduł sterujący, żaluzja spojlera

Moduł sterujący, żaluzja chłodnicy

 10 Micro
9 – – Micro
10 – – Micro
11 – – Micro
12 Reflektor, prawy 20 Micro
13 Reflektor, lewy 20 Micro
14 Moduł kolizyjny (SRS) 5 Micro
15 Czujnik pedału przyspieszenia 5 Micro
16 Funkcje zasilane, gdy układ elektryczny samochodu jest włączony: Moduł sterujący silnika, podzespoły skrzyni biegów, elektryczne wspomaganie układu kierowniczego, centralny moduł elektroniczny, moduł sterujący układu hamulcowego 5 Micro
17 Zewnętrzny moduł dźwiękowy 5 Micro
18 Blokada antyalkoholowa 5 Micro
19 – – Micro
20 Wewnętrzne cewki przekaźników 5 Micro
21 – – Micro
22 Czujnik pedału hamulca 5 Micro
Reklama
23 Moduł obliczeniowy 5 Micro
24 Moduł sterujący, akumulator wysokiego napięcia 5 Micro
25 – – Micro
26 Moduł sterujący silnika (ECM) 5 Micro
27 Moduł ładowania 15 Micro
28 Przetwornica przedniego silnika elektrycznego 5 Micro
29 Sygnał dźwiękowy (klakson) 20 Micro
30 Syrena alarmu 5 Micro
31 Wycieraczki szyby przedniej 30 MCase
32 – – MCase (z wycięciami)
33 – – MCase (z wycięciami)
34 – – MCase (z wycięciami)
35 Moduł sterujący układu hamulcowego 30 MCase
36 – – MCase
38 Reflektory 30 MCase
Reklama
39 – – MCase
40 – – MCase
41 Moduł sterujący haka holowniczego 25 MCase
42 Moduł sterujący haka holowniczego 40 MCase (z wycięciami)
43 – – MCase (z wycięciami)
44 – – MCase
45 – – MCase (z wycięciami)
46 Zewnętrzny wymiennik ciepła 5 Micro
47 Moduł sterujący, sprężarka układu klimatyzacji

Moduł sterujący, nagrzewnica wysokiego napięcia

Moduł sterujący, elektryczny zawór rozprężny

Moduł monitorujący

 5 Micro
48 Moduł sterujący, akumulator wysokiego napięcia

Przetwornica, przedni i tylny silnik elektryczny

 15 Micro
49 Pompa płynu chłodzącego, akumulator wysokiego napięcia 20 Micro
50 Pompa płynu chłodzącego, układ napędu elektrycznego 20 Micro
51 – – MCase
52 Ogrzewanie przedniej szyby, prawa strona 40 MCase (z wycięciami)
53 Ogrzewanie przedniej szyby, lewa strona 40 MCase (z wycięciami)
54 – – Micro
55 Reflektor, lewy 20 Micro
56 Reflektor, prawy 20 Micro



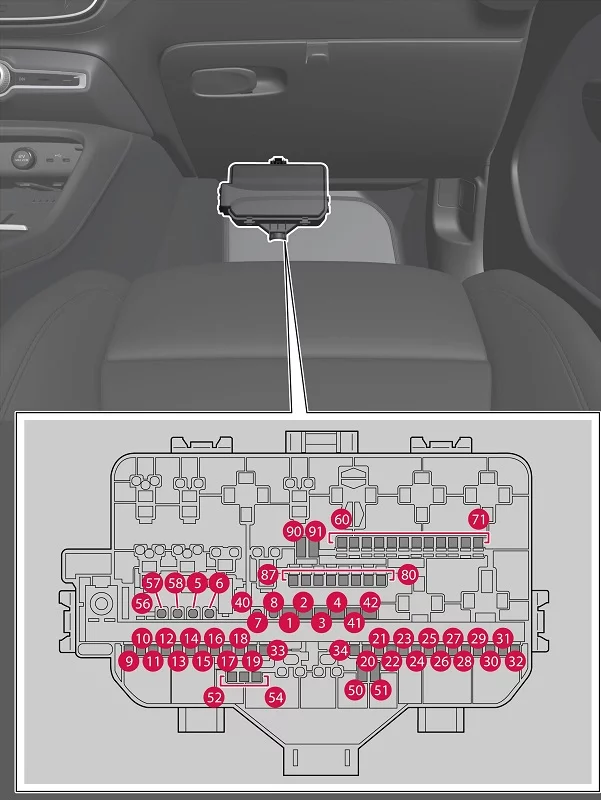

Bezpieczniki pod schowkiem podręcznym Volvo XC40 Recharge Pure Electric (2022)

Volvo XC40 Recharge Pure Electric (2022) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A] Typ
1 Urządzenie audio (wzmacniacz) 40 MCase (z wycięciami)
2 Moduł elektryczny A 40 MCase (z wycięciami)
3 Moduł elektryczny B 40 MCase (z wycięciami)
Reklama
4 Wentylator, klimatyzacja, przód 40 MCase (z wycięciami)
5 Drzwi bagażnika sterowane elektrycznie 25 MCase
6 Fotel regulowany elektrycznie, lewy 20 MCase
7 Fotel regulowany elektrycznie, prawy 20 MCase
8 – – MCase
9 Moduł drzwi, prawy tylny 20 Micro
10 Moduł drzwi, lewy tylny 20 Micro
11 Moduł drzwi, lewy przedni 20 Micro
12 Oświetlenie tylne 15 Micro
13 Moduł drzwi, prawy przedni 20 Micro
14 Podgrzewanie siedzeń, tył 15 Micro
15 Moduł bezpieczeństwa (ASDM)

Przetwornica, tylne silniki elektryczne

 5 Micro
16 Moduł obliczeniowy 5 Micro
17 Czujnik nasłonecznienia 5 Micro
18 Blokada kierownicy 7,5 Micro
19 Moduł sterujący, klimatyzacja 7,5 Micro
20 Czujniki ruchu wewnątrz pojazdu 5 Micro
21 Wyświetlacz kierowcy 5 Micro
22 Klawiatura, konsola centralna 5 Micro
23 Moduł elektroniczny kierownicy 5 Micro
24 Elektroniczny moduł zmiany biegów

Hamulec postojowy

 5 Micro
25 Wyświetlacz centralny 5 Micro
26 Moduł sterujący łączności internetowej samochodu

Moduł sterujący systemu Connect

 5 Micro
27 Moduł anteny (TCAM) 5 Micro
28 Cewki przekaźników 5 Micro
29 Otwieranie pokrywy bagażnika/drzwi bagażnika ruchem stopy 5 Micro
30 Moduł sterujący, system Infotainment 15 Micro
31 Gniazdo diagnostyczne 10 Micro
32 Blokada antyalkoholowa 5 Micro
33 Opuszczanie zagłówka, lewa strona z tyłu 15 Micro
Reklama
34 Opuszczanie zagłówka, prawa strona z tyłu 15 Micro
40 Ogrzewanie szyby tylnej 30 MCase
41 Napinacz pasa bezpieczeństwa, lewa strona 40 MCase (z wycięciami)
42 Napinacz pasa bezpieczeństwa, prawa strona 40 MCase (z wycięciami)
50 – – Micro
51 – – Micro
52 Pompa płynu chłodzącego 7,5 Micro
53 Moduł elektroniczny kierownicy, kierownica podgrzewana 15 Micro
54 – – Micro
55 Spryskiwacze reflektorów 25 MCase
56 Spryskiwacze przedniej i tylnej szyby 25 MCase
57 – – MCase
58 – – MCase
60 – – Micro
61 – – Micro
62 – – Micro
63 Napinacze pasów bezpieczeństwa 5 Micro
64 Blind Spot Information (BLIS) 5 Micro
65 – – Micro
66 – – Micro
67 Moduł sterujący radaru, przedni 5 Micro
68 – – Micro
69 – – Micro
70 Przygotowanie do bezpiecznika, zawieszenie specjalne 5 Micro
71 Moduł kolizyjny (SRS) 5 Micro
80 Wycieraczka szyby, tylna 15 Micro
81 Wskaźnik w konsoli sufitowej (SRS)

Wzbudzenie modułu elektronicznej zmiany biegów

Kamera parkowania 360°

 5 Micro
82 Konsola sufitowa, panoramiczne okno dachowe 20 Micro
Reklama
83 Wyłącznik oświetlenia kabiny

Przyciemnianie, wewnętrzne lusterko wsteczne

Czujniki deszczu i światła

Panele sterowania, drzwi tylne i przestrzeń bagażowa

Transponder funkcji opłat drogowych

 7,5 Micro
84 Płytka do ładowania bezprzewodowego 5 Micro
85 Kamera przednia 5 Micro
86 Blokada antyalkoholowa 5 Micro
87 Gniazdo USB 5 Micro
90 – – Micro
91 – – Micro
