W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volvo FL Electric.

Volvo FL Electric to elektryczny model ciężarówki produkowany przez szwedzką firmę Volvo Trucks. Jest to wersja elektryczna popularnego modelu Volvo FL, stworzona z myślą o zrównoważonym transporcie w obszarach miejskich i regionalnych. Oto niektóre informacje na temat Volvo FL Electric:

  1. Elektryczny napęd: Volvo FL Electric jest w pełni elektrycznym pojazdem ciężarowym, co oznacza, że jest napędzany wyłącznie energią elektryczną. Jest to rozwiązanie zeroemisyjne, które przyczynia się do poprawy jakości powietrza i redukcji hałasu w obszarach miejskich.
  2. Zastosowanie: Volvo FL Electric jest zaprojektowany głównie do zastosowań miejskich i regionalnych, takich jak dostawy w mieście, gromadzenie odpadów, transport lokalny czy inne zadania wymagające cichej i ekologicznej jazdy.
  3. Specyfikacja techniczna: Samochód jest dostępny w różnych konfiguracjach pod względem pojemności ładowni, zasięgu i wydajności. Warianty baterii mogą wpływać na zasięg pojazdu na jednym ładowaniu.
  4. Zasięg i ładowanie: Zasięg Volvo FL Electric jest dostosowany do krótkich i średnich dystansów, typowych dla transportu miejskiego. Czas ładowania zależy od rodzaju ładowarki, ale rozwijające się stacje szybkiego ładowania pozwalają skrócić czas ładowania.
  5. Cicha i czysta jazda: Elektryczny napęd Volvo FL Electric pozwala na cichą i bezemisyjną jazdę, co jest istotne w środowisku miejskim, gdzie redukcja hałasu i emisji są priorytetem.
  6. Niski koszt eksploatacji: Choć początkowy koszt zakupu elektrycznej ciężarówki może być wyższy niż tradycyjnej, napełnianie energią elektryczną jest zazwyczaj tańsze niż paliwo diesel. To może przyczynić się do niższych kosztów eksploatacji na przestrzeni czasu.
  7. Zrównoważony transport: Volvo FL Electric jest częścią globalnej inicjatywy firmy Volvo Trucks na rzecz zrównoważonego transportu. Jest to wyraz dążenia do redukcji emisji i wprowadzenia alternatywnych rozwiązań w transporcie ciężkim.
  8. Innowacyjne technologie: Poza samym pojazdem, Volvo FL Electric dostarcza innowacyjne technologie związane z infrastrukturą ładowania, zarządzaniem flotą i planowaniem tras, co pozwala na zoptymalizowanie operacji transportowych.

Podsumowując, Volvo FL Electric to elektryczna ciężarówka stworzona z myślą o zrównoważonym transporcie miejskim i regionalnym. Oferuje cichą, bezemisyjną jazdę oraz innowacyjne technologie, przyczyniając się do poprawy jakości powietrza i redukcji hałasu w obszarach miejskich.

Zobacz także:  Volvo V90 (2022) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.



Dostęp do bezpieczników

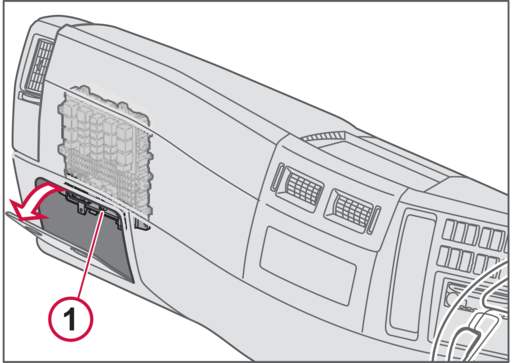

Skrzynka z bezpiecznikami w kabinie znajduje się za pokrywą tablicy rozdzielczej, przed fotelem pasażera.
Volvo FL Electric - schematy bezpieczników i przekaźników
Położenie skrzynki z bezpiecznikami (1) w kabinie
W razie przepalenia bezpiecznika możesz go wymienić. Użyj bezpiecznika o odpowiedniej wartości znamionowej. Nie stosuj bezpieczników o zbyt dużej obciążalności. Jeżeli musisz często zmieniać bezpiecznik w danym położeniu, skontaktuj się z autoryzowanym warsztatem Volvo.

Ryzyko pożaru. Używaj bezpieczników o odpowiednich wartościach znamionowych. Nie stosuj bezpieczników o zbyt dużej obciążalności.



Bezpieczniki w kabinie

Położenie bezpieczników w skrzynce z bezpiecznikami w kabinie. Patrz również tabliczka po wewnętrznej stronie pokrywy.
01
02
03
04
05
06
07
08
09
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
Numer
Ampery [A]
Opis
01
5 A
Dynafleet / układ telematyczny (opcja)
02
3 A
REZERWA
03
5 A
Światła pozycyjne / Światła do jazdy dziennej
04
15 A
Przednie światła przeciwmgłowe / reflektory świateł przednich
05
20 A

Mechanizm podnoszenia szyb
06
20 A
REZERWA
07
10 A
Światło cofania
08
10 A
Blokada mechanizmu różnicowego
09
5 A
ECS (zawieszenie pneumatyczne), RASEC (sterowanie osi tylnej)
10
5 A
Jednostka układu sterowania ogrzewaniem i klimatyzacją, regulacja temperatury w kabinie
11
10 A
FMS (Fleet Management System)
12
20 A
Jednostka układu sterowania ogrzewaniem i klimatyzacją oraz sprężarka
13
15 A
Elektrycznie regulowane lusterka wsteczne
14
10 A
FMS (Fleet Management System), światło cofania, sygnalizator jazdy wstecz, dynafleet / układ telematyczny (opcja)
15
3 A
ABS/EBS
16
20 A
Wycieraczki szyby przedniej
17
20 A
REZERWA
18
15 A
REZERWA
19
10 A
REZERWA
20
30 A
Spryskiwacze reflektorów
21
–
NIEUŻYWANY
22
15 A
REZERWA
23
15 A
REZERWA
24
10 A
REZERWA
25
15 A
Przetwornica DC/DC, gniazdo 12 V, radio
26
5 A
Złącze do przesyłania danych
27
10 A
Światła robocze
28
3 A
Przetwornica DC/DC, gniazdo 12 V, dynafleet / układ telematyczny (opcja)
29
10 A
Reflektor, światło drogowe, lewe
30
10 A
Reflektor, światło drogowe, prawe
31
15 A
REZERWA
32
20 A
REZERWA
33
10 A
Jednostka sterująca układu hamulcowego ABS/EBS, naczepa
34
10 A
Złącze naczepy
35
10 A
REZERWA
36
10 A
REZERWA
37
5 A
Immobilizer, zespół wskaźników, APM (zespół monitorowania ciśnienia powietrza), alarm, zamek centralny
38
15 A
Nadwozie, podwozie
39
15 A
Nadwozie, kabina
40
3 A
Odchylanie kabiny, sygnał, hamulec postojowy (sygnał do nadwozia)
41
15 A
Gniazdo 24 V, przednia półka
42
10 A
Szyberdach, oświetlenie schowka
43
5 A
DACU (jednostka sterująca układów wspomagania kierowcy)
44
10 A
REZERWA
45
10 A
REZERWA
46
15 A
REZERWA
47
10 A
REZERWA
48
20 A
EBS (układ hamulcowy)
49
10 A
VECU (jednostka sterująca pojazdu), blokada rozrusznika
50
5 A
Światła przeciwmgłowe, tylne
51
5 A
Światła przeciwmgłowe, tylne, przyczepa
52
15 A
Zapalniczka
53
3 A
ADR
54
5 A
REZERWA
55
5 A
Zestaw wskaźników
56
10 A
Światła ostrzegawcze
57
3 A
Ogrzewacz postojowy
58
10 A
Ogrzewanie siedzenia, przypomnienie o pasie bezpieczeństwa, nadwozie
59
5 A
Zawieszenie pneumatyczne
60
10 A
Reflektory, światła drogowe (dodatkowe)
61
10 A
Światła pozycyjne, naczepa, prawe
62
5 A
Światła pozycyjne, prawe, tylne
63
5 A
Światła pozycyjne, lewe, tylne
64
10 A
Światła pozycyjne, naczepa, lewe
65
15 A
Nadwozie
66
10 A
Oświetlenie, podwozie
67
10 A
Światła pozycyjne, lewe (nadwozie)
68
3 A
Tachograf
69
5 A

REZERWA
70
5 A
BBM (moduł producenta zabudowy)
71
5 A
VECU (jednostka sterująca pojazdu)
72
10 A
EMS (układ sterowania silnikiem, dodatkowe obciążenia)
73
5 A
RASEC (sterowanie osi tylnej)
74
10 A
Sygnał dźwiękowy
75
10 A
Światło przeciwmgłowe, przednie, prawe
76
10 A
Światło przeciwmgłowe, przednie, lewe
77
10 A
REZERWA
78
20 A
ABS, kontakt naczepy
79
5 A
Ogrzewacz postojowy, przełącznik
80
5 A
Jednostka sterująca, immobilizer
81
10 A
Zamek centralny
82
5 A
Reflektor prawy, prawe światło obrysowe
83
5 A
Reflektor lewy, lewe światło obrysowe
84
5 A
Nadwozie
85
3 A
REZERWA
86
15 A
Obrotowe światło ostrzegawcze
87
7,5 A
Światła hamowania
88
7,5 A
Światła hamowania, naczepa
89
10 A
Nadwozie
90
15 A
REZERWA
91
3 A
Elementy sterowania
92
5 A
Zestaw wskaźników
93
30 A
REZERWA
94
30 A
Migacze
95
20 A
Ogrzewacz postojowy
96
15 A
Gniazdo 24 V
97
10 A
Lodówka
98
3 A
Tachograf
99
5 A
Alarm
100
3 A
FMS (Fleet Management System)
101
3 A
Oświetlenie
102
7,5 A
APM (zespół monitorowania ciśnienia powietrza)
103
10 A
Nadwozie (w kabinie)
104
10 A
Oświetlenie wnętrza
105
15 A
Gniazdo 24 V w przedniej półce
106
10 A
Przetwornica 24/12 V w przedniej półce
107
15 A
Ogrzewacz kabiny
108
15 A
Gniazdo 24 V w tablicy rozdzielczej
109
10 A
REZERWA
110
NIEUŻYWANY

Przekaźniki w kabinie

Zobacz także:  Volvo XC90 (2010) - schematy bezpieczników i przekaźników
W skrzynce z bezpiecznikami w kabinie znajdziesz następujące przekaźniki.
Przekaźnik
 Opis
K01
Sygnał z hamulca postojowego (odchylanie kabiny)
K02
Światła przeciwmgłowe, przednie
K03
Światło cofania
K04
Ogrzewane lusterko wsteczne
K05
ECS (zawieszenie pneumatyczne)
K06
Automatyczna skrzynia biegów
K07
Wyłączanie zasilania, alternator (ADR)
K08
Sygnał dźwiękowy
K09
Światła drogowe lub mijania
K10
Światło hamowania
K11
Światła przeciwmgłowe, tylne
K12
Światła drogowe
K13
Światło pozycyjne, przednie
