W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Skody Superb II z lat: 2014.

Skoda Superb II z rocznika 2014 to model przed liftingiem. Samochód ten oferował bardzo przestronne wnętrze, które cechowało się wysoką jakością wykończenia i ergonomią. Na uwagę zasługuje również ogromny bagażnik o pojemności 595 litrów, który można zwiększyć nawet do 1700 litrów po złożeniu tylnych siedzeń.

W standardzie Superb II z 2014 roku wyposażony był m.in. w system ABS, ESP, ASR, cztery poduszki powietrzne, klimatyzację, elektryczne szyby i lusterka oraz system audio z odtwarzaczem CD i MP3.

Pod maską Superba II można znaleźć jedną z kilku jednostek benzynowych lub diesla. W zależności od wersji, silniki te były dostępne z manualną skrzynią biegów lub z automatyczną przekładnią DSG.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

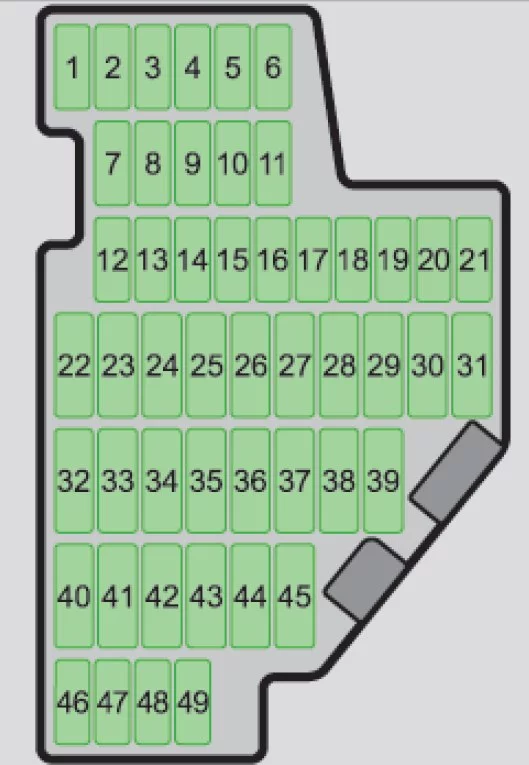

Skrzynka bezpieczników w desce rozdzielczej

Skoda Superb II (2014) - schematy bezpieczników i przekaźników
Numer Opis
1 Gniazdo diagnostyczne;

Sterownik silnika;

Przekaźnik pompy paliwa;

Sterownik pompy paliwa.
2 Jednostka sterująca ABS;

ESP;

Przełącznik systemu kontroli ciśnienia w oponach;

Czujnik hamulca.
3 Przełącznik i jednostka sterująca poduszki powietrznej
4 WIV;

Światła postojowe;

Ściemniane lusterko wsteczne;

Czujnik ciśnienia;

Preinstalacja telefoniczna.
Reklama
5 Sterownik regulacji wiązki i obrotu reflektora;

Sterownik wspomagania parkowania;

Sterownik wspomagania parkowania.
6 Zestaw wskaźników;

Jednostka sterująca elektromechanicznego wspomagania kierownicy;

Haldex;

Blokada dźwigni zmiany biegów;

Zasilanie magistrali danych.
7 Ogrzewany otwór wentylacji skrzyni korbowej;

Przepływomierz powietrza.
8 Jednostka sterująca do wykrywania przyczepy
9 Przekaźnik do ogrzewania i wentylacji postojowej
10 Adaptacyjny lewy główny reflektor
11 Adaptacyjny prawy główny reflektor
12 Nie przypisano
13 Gniazdo diagnostyczne;

Włącznik światła;

Czujnik deszczu;

Zegar.
14 Centralny zamek i pokrywa maski
15 Centralna jednostka sterująca – oświetlenie wnętrza
16 System klimatyzacji
17 Nie przypisano
18 Telefon
19 Zestaw wskaźników;

Dźwignia wycieraczek szyby przedniej;

Dźwignia kierunkowskazów;

Cewka przekaźnika do ogrzewania szyby przedniej.
20 KESSY
21 KESSY ELV
22 Dmuchawa powietrza do Climatronic
23 Elektryczna szyba przednia;

Centralny zamek przednich drzwi.
24 Blokada dźwigni zmiany biegów
Reklama
25 Ogrzewanie tylnej szyby;

Przekaźnik do ogrzewania i wentylacji postojowej.
26 Gniazdo zasilania w bagażniku
27 Przekaźnik pompy paliwa;

Jednostka sterująca pompy paliwa;

Zawory wtryskowe.
28 Elektryczna pokrywa bagażnika
29 Haldex
30 Przednie fotele z klimatyzacją
31 Wstępna instalacja DVD
32 Elektryczna szyba przednia;

Centralny zamek tylnych drzwi.
33 Elektryczny dach przesuwno-uchylny
34 Alarm;

Klakson zapasowy.
35 Zapalniczka przednia i tylna
36 System czyszczenia reflektorów
37 Podgrzewane fotele przednie
38 Podgrzewane tylne siedzenia
39 Wycieraczka tylnej szyby
Reklama
40 Klimatyzacja wentylatorowa;

Przekaźnik do ogrzewania i wentylacji postojowej.
41 Nie przypisano
42 Przełącznik światła
43 Jednostka sterująca do wykrywania przyczepy
44 Jednostka sterująca do wykrywania przyczepy
45 Jednostka sterująca do wykrywania przyczepy
46 Przełącznik ogrzewania siedzenia
47 Preinstalacja telefoniczna
48 Przygotowanie do radia na rynku wtórnym
49 Tylko dla START-STOP:

Centralna jednostka sterująca;

Przetwornica DC-DC;

Jednostka sterująca silnika.

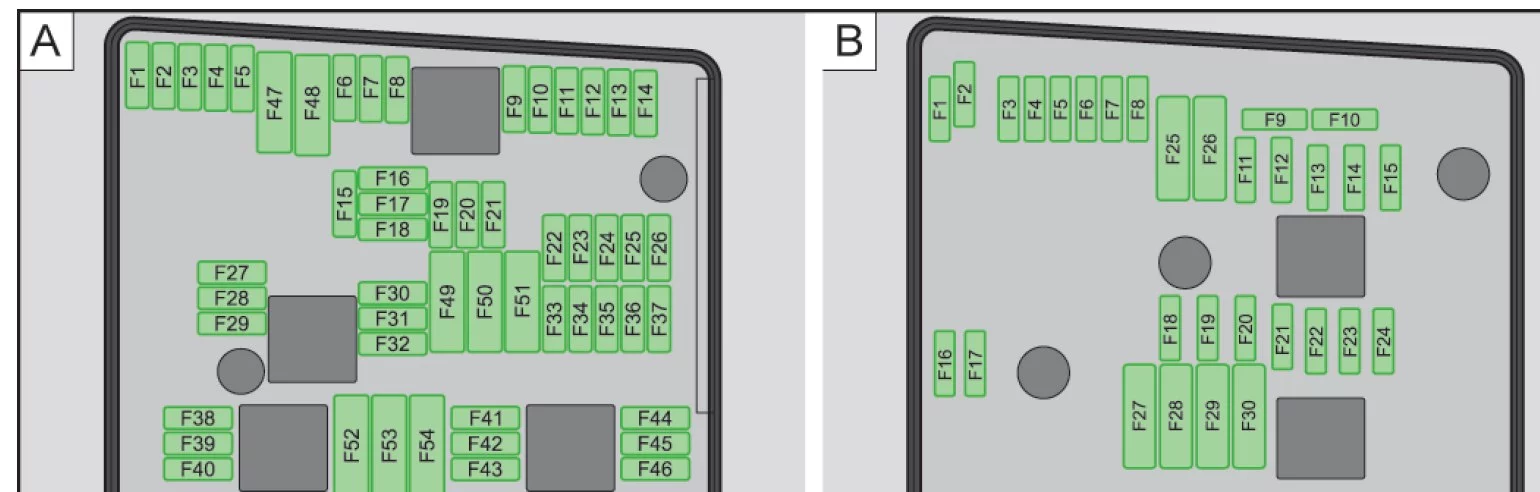

Skrzynka bezpieczników w komorze silnika

Skoda Superb II (2014) - schematy bezpieczników i przekaźników

Wersja A

Numer Opis
F1 Prawy przedni reflektor główny;

Prawy tylny reflektor.
F2 Zawory do ABS
F3 Nie przypisano
F4 Nie przypisano
F5 Klakson
F6 Nie przypisano
F7 Nie przypisano
F8 Nie przypisano
F9 Nie przypisano
F10 Nie przypisano
F11 Nie przypisano
Reklama
F12 Nie przypisano
F13 Jednostka sterująca automatycznej skrzyni biegów
F14 Nie przypisano
F15 Pompa płynu chłodzącego
F 16 Nie przypisano
F17 Zestaw wskaźników;

Dźwignia wycieraczek szyby przedniej;

Dźwignia kierunkowskazów.
F18 Wzmacniacz audio (nagłośnienie)
F19 Radio
F20 Nie przypisano
F21 Nie przypisano
F22 Nie przypisano
F23 Jednostka sterująca silnika
F24 Jednostka sterująca magistrali danych
F25 Nie przypisano
F26 Nie przypisano
F27 Zawór dozowania paliwa
F28 Jednostka sterująca silnika
F29 Główny przekaźnik
F30 Pomocnicza jednostka sterująca ogrzewaniem i wentylacją
F31 Wycieraczki
F32 Nie przypisano
F33 Nie przypisano
F34 Nie przypisano
F35 Nie przypisano
F36 Nie przypisano
F37 Nie przypisano
F38 Wentylator chłodnicy;

Zawory.
F39 Czujnik sprzęgła/hamulca
F40 Sonda lambda
F41 Zawór AKF
Reklama
F42 Sonda lambda
F43 Zapłon
F44 Nie przypisano
F45 Nie przypisano
F46 Nie przypisano
F47 Przedni lewy główny reflektor;

Lewy tylny reflektor.
F48 Pompa do ABS
F49 Zasilanie zacisku 15 (zapłon włączony)
F50 Nie przypisano
F51 Nie przypisano
F52 Przekaźnik zasilania – zacisk a)
F53 Akcesorium
F54 Nie przypisano
a) Aby nie rozładowywać akumulatora niepotrzebnie podczas uruchamiania silnika, elementy elektryczne tego zacisku są automatycznie wyłączane.

Wersja B

Numer Opis
F1 Nie przypisano
F2 Jednostka sterująca automatycznej skrzyni biegów DSG
F3 Obwód pomiarowy
F4 Zawory do ABS
F5 Jednostka sterująca automatycznej skrzyni biegów DSG
F6 Nie przypisano
F7 Zasilanie zacisku 15 (zapłon włączony)
F8 Radio
F9 Nie przypisano
F10 Jednostka sterująca silnika;

Przekaźnik główny.
F11 Pomocnicza jednostka sterująca ogrzewaniem i wentylacją
F12 Jednostka sterująca magistrali danych
F13 Jednostka sterująca silnika
Reklama
F14 Zapłon
F15 Sonda lambda (silnik benzynowy);

Przekaźnik układu świec żarowych;

Pompa paliwa (silnik wysokoprężny).
F 16 Prawy przedni reflektor główny;

Prawy tylny reflektor.
F17 Klakson
F18 Wzmacniacz audio (nagłośnienie)
F19 Wycieraczki
F20 Zawór dozowania paliwa;

Pompa płynu chłodzącego;

Pompa wysokiego ciśnienia.
F21 Sonda lambda
F22 Przełącznik pedału sprzęgła
F23 Cewka zaworów przekaźnikowych pompy płynu chłodzącego’

Pompa wysokociśnieniowej/
F24 Wentylator chłodnicy
F25 Pompa do ABS
F26 Przedni lewy główny reflektor;

Lewe światło tylne.
F27 Jednostka sterująca systemu świec żarowych
F28 Ogrzewanie przedniej szyby
F29 Zasilanie wewnętrznego nośnika bezpiecznika
F30 Zasilanie zacisku 15 (zapłon włączony)
a) Aby nie rozładowywać akumulatora niepotrzebnie podczas uruchamiania silnika, elementy elektryczne tego zacisku są automatycznie wyłączane.
