W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Skody Superb II z lat: 2008, 2009.
Skoda Superb II to druga generacja samochodu klasy wyższej produkowana w latach 2008-2015. Samochód ten zastąpił pierwszą generację Skody Superb.
Rocznik 2008-2009 to pierwsze lata produkcji Skody Superb II, podczas których samochód przeszedł wiele zmian w porównaniu do poprzednika. Nowy model oferowany był w wersjach sedan i liftback, a w 2009 roku do oferty dołączyła także wersja kombi.
W tym okresie Skoda Superb II oferowana była z różnymi silnikami benzynowymi i wysokoprężnymi, o pojemnościach od 1,4 do 3,6 litra i mocy od 105 do 260 KM. W zależności od wersji silnikowej, samochód mógł być wyposażony w manualną skrzynię biegów lub automatyczną skrzynię DSG.
Wprowadzenie nowej generacji oznaczało wprowadzenie nowoczesnych technologii, takich jak elektroniczny system kontroli stabilności (ESP), system kontroli trakcji (ASR) oraz system wspomagania hamowania (HBA). W wyższych wersjach wyposażeniowych dostępne były także systemy takie jak tempomat, klimatyzacja automatyczna, nawigacja satelitarna oraz skórzana tapicerka.
W sumie Skoda Superb II wyróżniała się przestronnym i eleganckim wnętrzem, nowoczesnymi technologiami i wygodą jazdy, co przyczyniło się do jej popularności na rynku samochodowym.
Skrzynka bezpieczników w komorze silnika

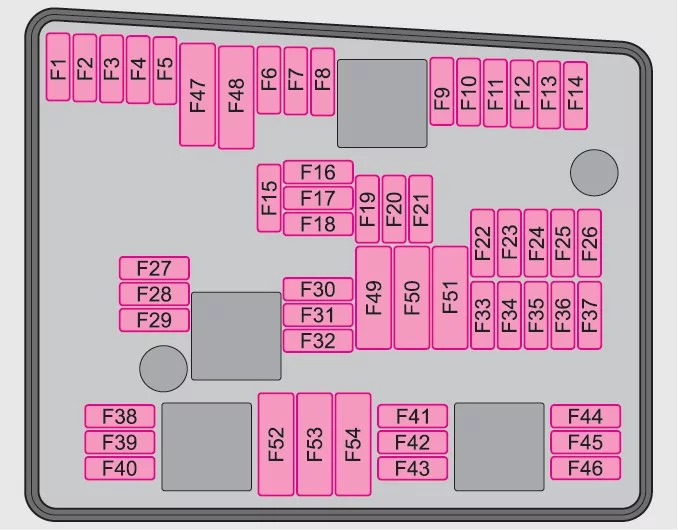

Wersja 1
| Numer | Opis | Ampery [A] |
| F1 | Prawy przedni reflektor główny;
Prawy tylny reflektor. |
30 |
| F2 | Zawory do ABS | 20 |
| F3 | Nie przypisano | — |
| F4 | Nie przypisano | — |
| F5 | Klakson | 15 |
| F6 | Zasilanie zacisku 15 (zapłon włączony) | 40 |
| F7 | Nie przypisano | — |
| F8 | Nie przypisano | — |
| F9 | Zawory | 10 |
| F10 | Nie przypisano | — |
| F11 | Sonda lambda | 10 |
| F12 | Sonda lambda | 15 |
| F13 | Jednostka sterująca automatycznej skrzyni biegów | 15 |
| F14 | Nie przypisano | — |
| F15 | Pompa wodna | 10 |
| F 16 | Nie przypisano | — |
| F17 | Zestaw wskaźników;
Dźwignia wycieraczek szyby przedniej; Dźwignia kierunkowskazów. |
5 |
| F18 | Wzmacniacz audio (nagłośnienie) | 30 |
| F19 | Radio | 15 |
| F20 | Telefon | 5 |
| F21 | Nie przypisano | — |
| F22 | Nie przypisano | — |
| F23 | Jednostka sterująca silnika | 10 |
| F24 | Jednostka sterująca dla magistrali danych CAN | 5 |
| F25 | Nie przypisano | — |
| F26 | Nie przypisano | — |
| F27 | Zawór dozowania paliwa | 15 |
| F28 | Jednostka sterująca silnika | 15 |
| F29 | Główny przekaźnik | 5 |
| F30 | Jednostka sterująca do ogrzewania postojowego | 20 |
| F31 | Wycieraczka szyby przedniej | 30 |
| F32 | Nie przypisano | — |
| F33 | Nie przypisano | — |
| F34 | Nie przypisano | — |
| F35 | Nie przypisano | — |
| F36 | Nie przypisano | — |
| F37 | Nie przypisano | — |
| F38 | Wentylator chłodnicy;
Zawory. |
10 |
| F39 | Nie przypisano | — |
| F40 | Nie przypisano | — |
| F41 | Nie przypisano | — |
| F42 | Nie przypisano | — |
| F43 | Zapłon | 30 |
| F44 | Nie przypisano | — |
| F45 | Nie przypisano | — |
| F46 | Nie przypisano | — |
| F47 | Przedni lewy główny reflektor;
Lewy tylny reflektor. |
30 |
| F48 | Pompa do ABS | 40 |
| F49 | Nie przypisano | — |
| F50 | Nie przypisano | — |
| F51 | Nie przypisano | — |
| F52 | Przekaźnik zasilania – zacisk a) | 40 |
| F53 | Wyposażenie dodatkowe | 50 |
| F54 | Nie przypisano | — |
| a) Aby nie rozładowywać akumulatora niepotrzebnie podczas uruchamiania silnika, elementy elektryczne tego zacisku są automatycznie wyłączane. | ||

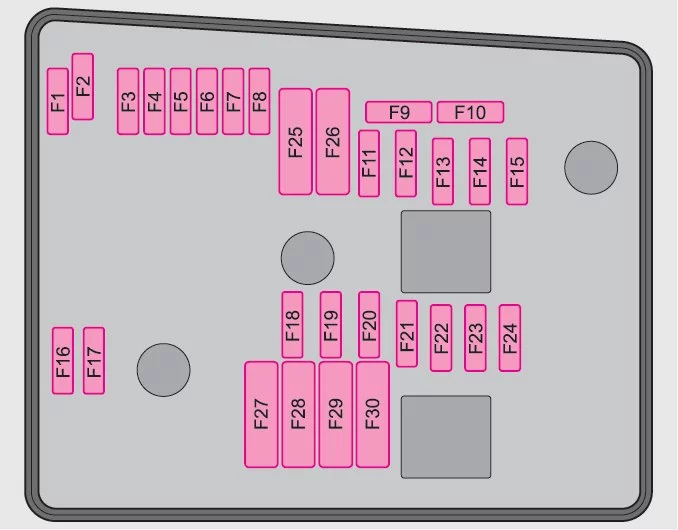

Wersja 2
| Numer | Opis | Ampery [A] |
| F1 | Nie przypisano | — |
| F2 | Sterownik automatycznej skrzyni biegów DQ 200 | 30 |
| F3 | Obwód pomiarowy | 5 |
| F4 | Zawory do ABS | 30/20 |
| F5 | Sterownik automatycznej skrzyni biegów DQ250 | 15 |
| F6 | Zestaw wskaźników;
Dźwignia wycieraczek szyby przedniej; Dźwignia kierunkowskazów. |
5 |
| F7 | Zacisk zasilania 15;
Rozrusznik. |
40 |
| F8 | Radio | 15 |
| F9 | Telefon | 5 |
| F10 | Jednostka sterująca silnika;
Przekaźnik główny. |
5/10 |
| F11 | Jednostka sterująca do ogrzewania postojowego | 20 |
| F12 | Jednostka sterująca dla magistrali danych CAN | 5 |
| F13 | Jednostka sterująca silnika | 15/30 |
| F14 | Zapłon | 20 |
| F15 | Sonda lambda – benzyna | 10 |
| Przekaźnik układu świec żarowych i pompa paliwa – Diesel | 5 | |
| F 16 | Prawy przedni reflektor główny;
Prawy tylny reflektor. |
30 |
| F17 | Klakson | 15 |
| F18 | Wzmacniacz audio (nagłośnienie) | 30 |
| F19 | Wycieraczka szyby przedniej | 30 |
| F20 | Zawór dozowania paliwa | 20 |
| Pompa wodna | 10 | |
| F21 | Sonda lambda | 10/15 |
| F22 | Nie przypisano | — |
| F23 | Główny przekaźnik | 5 |
| Zawory | 10 | |
| Pompa wysokiego ciśnienia | 15 | |
| F24 | Wentylator | 30/40 |
| F25 | Pompa do ABS | 30/40 |
| F26 | Lewy główny reflektor | 30 |
| F27 | Jednostka sterująca systemu świec żarowych | 50 |
| F28 | Nie przypisano | — |
| F29 | Wyposażenie dodatkowe | 50 |
| F30 | Przekaźnik zasilania – zacisk X a) | 50 |
| a) Aby nie rozładowywać akumulatora niepotrzebnie podczas uruchamiania silnika, elementy elektryczne tego zacisku są automatycznie wyłączane. | ||

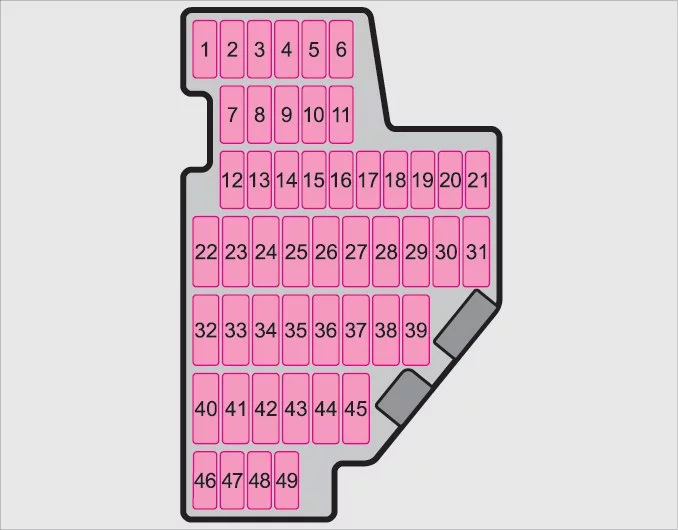

Skrzynka bezpieczników w desce rozdzielczej
| Numer | Opis | Ampery [A] |
| 1 | Gniazdo diagnostyczne;
Sterownik silnika; Przekaźnik EKP; Sterownik EKP. |
7,5 |
| 2 | Jednostka sterująca ABS;
ESP; Przełącznik systemu kontroli ciśnienia w oponach; Czujnik hamulca. |
5 |
| 3 | Przełącznik i jednostka sterująca poduszki powietrznej | 5 |
| 4 | WIV;
Światła postojowe; Ściemniane lusterko wsteczne; Czujnik ciśnienia; Preinstalacja telefoniczna. |
5 |
| 5 | Sterownik do regulacji wiązki reflektorów i obrotu reflektora;
Sterownik wspomagania parkowania. |
5 |
| 6 | Zestaw wskaźników;
Jednostka sterująca elektromechanicznego wspomagania kierownicy; Haldex. |
5 |
| 7 | Ogrzewanie zaworu;
Miernik masy powietrza. |
10 |
| 8 | Jednostka sterująca do wykrywania przyczepy | 5 |
| 9 | Przekaźnik do ogrzewania postojowego | 5 |
| 10 | Adaptacyjny lewy główny reflektor | 10 |
| 11 | Adaptacyjny prawy główny reflektor | 10 |
| 12 | Centralny zamek drzwi przednich | 10 |
| 13 | Gniazdo diagnostyczne;
Włącznik światła; Czujnik deszczu; Zegar. |
7,5 |
| 14 | Centralny zamek i pokrywa maski | 15 |
| 15 | Centralna jednostka sterująca – oświetlenie wnętrza | 7,5 |
| 16 | System klimatyzacji | 7,5 |
| 17 | Centralny zamek tylnych drzwi | 10 |
| 18 | Nie przypisano | — |
| 19 | Nie przypisano | — |
| 20 | ABS;
ESP; Wspomaganie ruszania pod górę. |
5 |
| 21 | Nie przypisano | — |
| 22 | Dmuchawa powietrza do Climatronic | 40 |
| 23 | Przednie okno elektryczne | 30 |
| 24 | Blokada dźwigni zmiany biegów | 5 |
| 25 | Ogrzewanie tylnej szyby | 25 |
| Przekaźnik ogrzewania tylnej szyby do dodatkowego ogrzewania i wentylacji | 30 | |
| 26 | Gniazdo zasilania w bagażniku | 25 |
| 27 | Przekaźnik pompy paliwa | 15 |
| Przekaźnik pompy paliwa;
Jednostka sterująca pompy paliwa; Zawory wtryskowe. |
20 | |
| 28 | Nie przypisano | — |
| 29 | Nie przypisano | — |
| 30 | Nie przypisano | — |
| 31 | Nie przypisano | — |
| 32 | Tylne okno elektryczne | 30 |
| 33 | Elektryczny dach przesuwno-uchylny | 25 |
| 34 | Alarm;
Klakson zapasowy. |
5 |
| 35 | Zapalniczka przednia i tylna | 25 |
| 36 | System czyszczenia reflektorów | 20 |
| 37 | Ogrzewanie przednich siedzeń | 20 |
| 38 | Podgrzewane tylne siedzenia | 20 |
| 39 | Nie przypisano | — |
| 40 | Klimatyzacja wentylatorowa;
Przekaźnik do ogrzewania i wentylacji postojowej. |
40 |
| 41 | Nie przypisano | — |
| 42 | Przełącznik światła | 5 |
| 43 | Urządzenie holownicze | 15 |
| 44 | Urządzenie holownicze | 20 |
| 45 | Urządzenie holownicze | 15 |
| 46 | Podgrzewane dysze spryskiwaczy szyby przedniej;
Przekaźnik ogrzewania i wentylacji postojowej; Przełącznik ogrzewania fotela. |
5 |
| 47 | Nie przypisano | — |
| 48 | Nie przypisano | — |
| 49 | Nie przypisano | — |
