W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Skody Superb I z lat: 2005.
Skoda Superb pierwszej generacji (2001-2008) doczekała się w 2005 roku face liftingu, który przyniósł pewne zmiany stylistyczne i techniczne.
W zakresie stylistyki zauważalne były nowe reflektory, przeprojektowane zderzaki, inne kształty lusterka oraz dodatkowe chromowane akcenty. W wersji sedan, zastosowano także nowy, bardziej aerodynamiczny kształt tylnej klapy.
Pod względem technicznym wprowadzono nowe silniki – 2.0 TDI o mocy 140 KM oraz 3.6 V6 o mocy 260 KM. Zmiany dotknęły także zawieszenia i hamulców, a w wyposażeniu standardowym pojawiły się m.in. światła przeciwmgłowe, klimatyzacja oraz system audio CD.

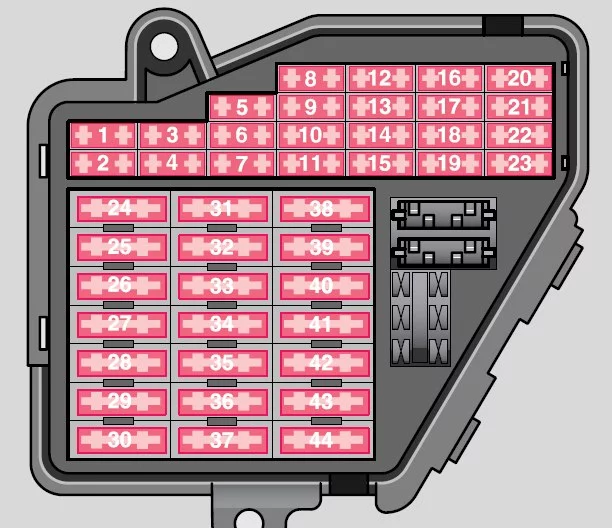

Skrzynka bezpiecznikowa w przedziale pasażerskim

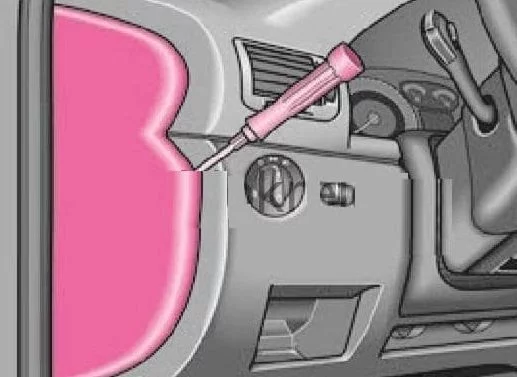

Skrzynka bezpieczników znajduje się po lewej stronie deski rozdzielczej za osłoną.

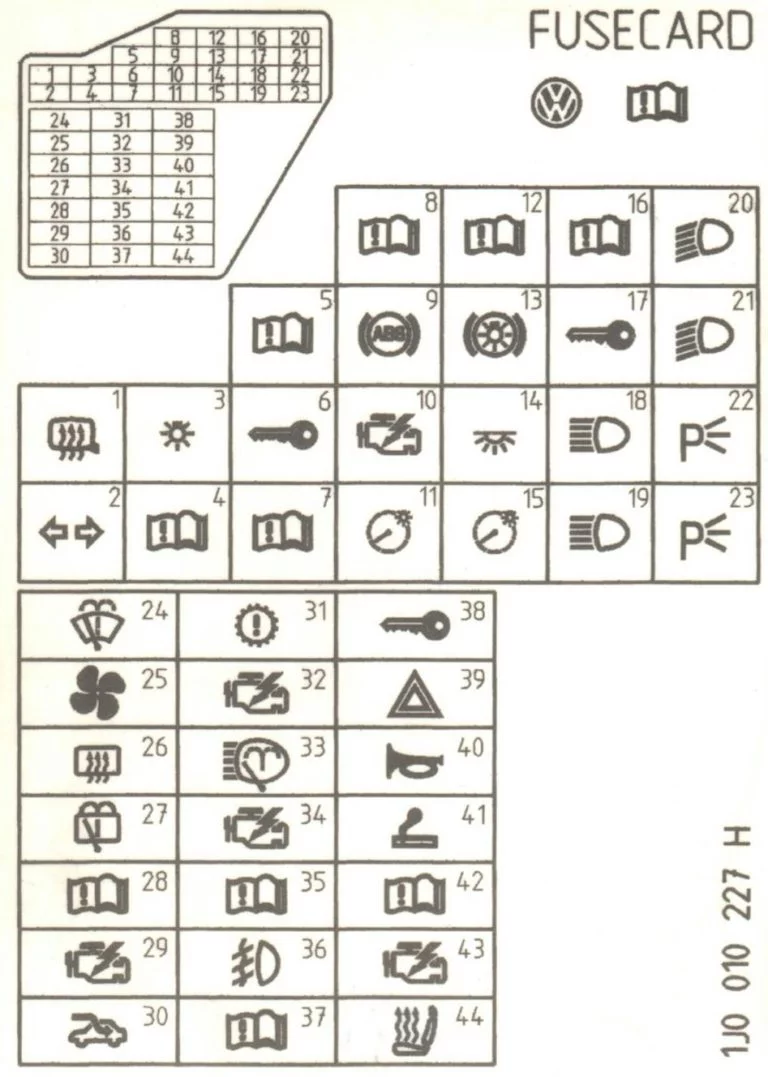

| Numer | Opis | Ampery [A] |
| 1 | Podgrzewane dysze do spryskiwaczy przedniej szyby | 5 |
| 2 | Kierunkowskazy | 10 |
| 3 | Nie przypisano | — |
| 4 | Oświetlenie tablicy rejestracyjnej | 5 |
| 5 | Zestaw wskaźników;
Światła ostrzegawcze; Podgrzewacze siedzeń; Tempomat; Regulacja lusterek zewnętrznych; Oświetlenie elementów sterujących i przełączników; Wyświetlacz temperatury zewnętrznej; Klimatyzacja; Dźwiękowa pomoc w parkowaniu; System nawigacji; Kierownica wielofunkcyjna. |
10 |
| 6 | Ogrzewanie lusterka zewnętrznego | 5 |
| 7 | ABS;
EDS; ASR; ESP; Tempomat; Elektronika silnika. |
10 |
| 8 | Automatyczna regulacja wiązki reflektorów | 5 |
| 9 | Pomoc w parkowaniu | 5 |
| 10 | Zmieniarka CD;
Telefon komórkowy; Kierownica wielofunkcyjna. |
5 |
| 11 | Fotele regulowane elektrycznie a) | 5 |
| 12 | Zasilanie gniazda diagnostycznego | 10 |
| 13 | Światła stopu | 10 |
| 14 | Centralka zamka centralnego;
Oświetlenie wnętrza. |
10 |
| 15 | Zestaw wskaźników;
Klimatyzacja; Automatyczna skrzynia biegów; Pamięć regulacji lusterek zewnętrznych; System nawigacji. |
10 |
| 16 | ESP | 5 |
| 17 | Dwukierunkowy system radiowy;
Pojazdy specjalne (policja itp.). |
10 |
| 18 | Prawa wiązka główna | 10 |
| 19 | Lewa wiązka główna | 10 |
| 20 | Światła mijania po prawej stronie | 15 |
| 21 | Światła mijania po lewej stronie | 15 |
| 22 | Światło postojowe po prawej stronie | 5 |
| 23 | Światło postojowe po lewej stronie | 5 |
| 24 | Układ spryskiwacza szyby przedniej;
Pompa wycieraczki szyby przedniej; Wyłącznik pracy przerywanej. |
25 |
| 25 | Wentylator świeżego powietrza;
Klimatyzator; Climatronic. |
30 |
| 26 | Ogrzewanie tylnej szyby;
Tryb recyrkulacji powietrza. |
30 |
| 27 | Nie przypisano | — |
| 28 | Pompa paliwa, dodatkowa pompa oleju napędowego | 20 |
| 29 | Kontrola silnika | 20 |
| 30 | Elektryczny dach przesuwno-uchylny | 20 |
| 31 | Światła cofania;
Tempomat; Automatyczna skrzynia biegów; Automatyczne przyciemnianie lusterka wewnętrznego. |
15 |
| 32 | Sterowanie silnikiem;
Tempomat. |
20 |
| 33 | Zapalniczka | 15 |
| 34 | Kontrola silnika | 15 |
| 35 | Gniazdo przyczepy | 30 |
| 36 | Światła przeciwmgielne | 15 |
| 37 | Radio;
Nawigacja. |
20 |
| 38 | Centralny zamek | 15 |
| 39 | System świateł awaryjnych | 15 |
| 40 | Klakson | 25 |
| 41 | Nie przypisane a) | — |
| 42 | ESP | 25 |
| 43 | Kontrola silnika | 15 |
| 44 | Podgrzewacze siedzeń | 30 |
| a) od 09.2005 nieprzypisany | ||
Skrzynki przekaźnikowe
Kilka bloków z przekaźnikami i bezpiecznikami znajduje się pod samym panelem, za stroną bezpiecznika głównego.

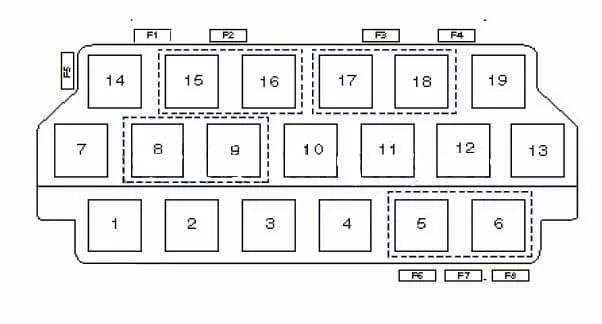

Skrzynka 1
Opis
| 1 | Przekaźnik klaksonu (dwutonowy) |
| 2 | Przekaźnik pomocniczych obwodów zapłonowych |
| 3 | – |
| 4 | Przekaźnik pompy paliwa (benzyna), przekaźnik świec żarowych |
| 5 | Przekaźnik przerywanej pracy wycieraczki / spryskiwacza szyby przedniej |
| 6 | Przekaźnik przerywanej pracy wycieraczki / spryskiwacza szyby przedniej |
| 7 | Przekaźnik świateł przeciwmgłowych |
| 8 | Wielofunkcyjny moduł sterujący kierownicy |
| 9 | Wielofunkcyjny moduł sterujący kierownicy |
| 10 | Przekaźnik pompy wspomagania paliwa / p ledwo przenoszącej pompy paliwa (olej napędowy), przekaźnik pompy próżniowej wspomagania hamulców, jeśli występuje |
| 11 | Przekaźnik podświetlenia |
| 12 | Przekaźnik sprzęgła elektromagnetycznego sprężarki klimatyzacji – ATC (05/02 ^), sterownik sprężarki klimatyzacji – MTC (05/02 ^) |
| 13 | Przekaźnik przełącznika blokady startu (z automatyczną skrzynią biegów), jednostka sterująca systemu alarmu taksówki 2 (03/03 ^) |
| 14 | Przekaźnik silnika wentylatora chłodzącego (^ 02/03), przekaźnik tylnego odmgławiacza (03/03 ^) |
| 15 | Jednostka systemowa kontroli stanu lampy |
| 16 | Jednostka systemowa kontroli stanu lampy |
| 17 | Przekaźnik ogrzewania tylnej szyby (^ 02/03), przekaźnik odłączający silnik dmuchawy nagrzewnicy (szyberdach) – 08/03 ^, jednostka sterująca systemu ostrzegania o kołowaniu 1 (03/03 ^) |
| 18 | Jednostka sterująca systemem alarmowym taksówek 1 (03/03 ^) |
| 19 | Przekaźnik sprzęgła elektromagnetycznego sprężarki klimatyzacji – ATC (^ 04/02), jednostka sterująca sprężarki klimatyzacji – MTC (^ 04/02), przekaźnik silnika wentylatora chłodnicy (03/03 ^) |
| F1 | – |
| F2 | (20A / 30A) Wzmacniacz audio (^ 04/02), gniazdo zasilania akcesoriów – schowek (03/03 ^) |
| F3 | (15A) Pompa podciśnieniowa wspomagania hamulców (jeśli jest na wyposażeniu) |
| F4 | (20A) Gniazdo wyposażenia dodatkowego (zapalniczka, tył) |
| F5 | (30A) Podświetlenie |
| F6 | (20A) Złącze zasilania akcesoriów – bagażnik |
| F7 | (20A) System antywłamaniowy 1 (taksówka) – 03/03 ^ |
| F8 | (25A) Układ antykradzieżowy 2 (taksówka) -03 / 03 ^ |
Skrzynka 2
Opis
| 1 | Przekaźnik odcięcia silnika wentylatora chłodzącego (po zatrzymaniu silnika) |
| 2 | Przekaźnik silnika wentylatora chłodzącego – 2. prędkość |
| 3 | Przekaźnik silnika wentylatora chłodzącego – 1. prędkość |
| 4 | |
| 5 | |
| 6 | |
| 7 | |
| 6 | |
| F1 | (10A) Alarm antywłamaniowy |
| F2 | (30A) Bezpiecznik silnika fotela, po stronie pasażera |
| F3 | (30A) Bezpiecznik obwodu elektrycznego siedzenia, po stronie kierowcy |
| F4 | (15A) Kierunkowskazy (zdalne sterowanie centralnym zamkiem) |
| F5 | (30A) Wzmacniacz audio (05/02 ^) |
| F6 | (15A) System antykradzieżowy (^ 11/02) |
| F7 | (30A) Bezpiecznik termiczny elektrycznego podnośnika szyby |
| F8 | (5A) Silnik wentylatora chłodzącego |
| F9 | (40A) Silnik wentylatora chłodzącego |
| F10 | (50A) Układ przeciwblokujący (ABS) |

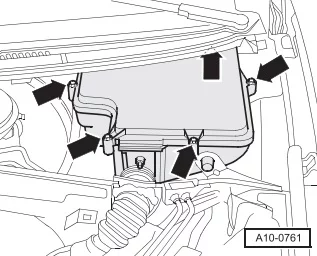

Komora silnika
Opis
| 1 | – |
| 2 | Przekaźnik pompy powietrza wywiewanego |
| 3 | Przekaźnik silnika pompy chłodzącej (układ paliwowy) – jeśli jest na wyposażeniu |
| 4 | Przekaźnik sterowania silnikiem |
| F1 | (15A) Zarządzanie silnikiem |
| F2 | – |
| F3 | (40A / 60A) Pompa powietrza wylotowego (benzyna), 2 bezpieczniki świec żarowych (jeżeli są w wyposażeniu) |
| F4 | – |
| F5 | (60A / 80A) Świece żarowe |
| F6 | (10A) Silnik pompy płynu chłodzącego (układ paliwowy) – jeśli jest na wyposażeniu |
