W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Skody Felicia z lat: 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001.
Skoda Felicia to samochód osobowy produkowany przez czeską markę Skoda w latach 1994-2001. Felicia była dostępna jako hatchback, kombi oraz pick-up. Samochód był zbudowany na platformie VW Group A03 i dostępny był z różnymi silnikami benzynowymi i diesla o pojemności od 1,3 do 1,9 litra. W zależności od wersji, Felicia wyposażona była m.in. w elektryczne szyby, centralny zamek, kierownicę regulowaną w dwóch płaszczyznach oraz system ABS. Felicia była popularnym modelem w Europie Wschodniej, zwłaszcza w Czechach, gdzie produkowana była w fabryce Skody w Mladá Boleslav.

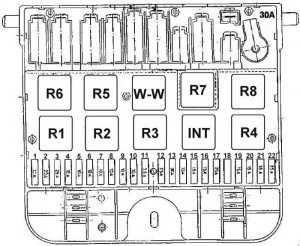

Skrzynka bezpiecznikowa
| Numer |
Ampery [A] |
Opis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 10 | Układ sterowania silnikiem (Bosch Mono-Motronic);
Sterowanie zespołem zaworów. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 20 | Wycieraczka i spryskiwacz przedniej szyby;
Wycieraczka i spryskiwacz tylnej szyby. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 25 | Podgrzewacz | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 15 | Pompa paliwa (Bosch Mono-Motronic);
Czujnik tlenu; Wtryskiwacz. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 10 | Przednie światło przeciwmgielne (prawe) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 10 | Przednie światło przeciwmgielne (lewe), lampka kontrolna | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 10 | Prawy reflektor świateł mijania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 10 | Lewy reflektor świateł mijania, lampka kontrolna | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 10 | Prawy reflektor świateł drogowych | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 10 | Lewy reflektor świateł drogowych, lampka kontrolna | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 7,5 | Lampa tylna (prawa) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 7,5 | Tylne światło przeciwmgielne, lampka kontrolna | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 30 | Odmrażacz tylnej szyby, lampka kontrolna;
Odmrażacz lusterek. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 15 | Lampa stop;
Światła awaryjne. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 15 | Lampa wewnątrz pojazdu;
Gniazdko elektryczne; Alarm. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 15 | Zamek drzwi elektrycznych;
Spryskiwacze reflektorów. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 25 | Klakson;
Wentylator chłodzący; Przełącznik manetki. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | – | Nieużywany | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 15 | Płyn hamulcowy, lampa ostrzegawcza;
Zestaw wskaźników; Włącznik lamp; AKIN; Podgrzewane siedzenia; Lusterko elektryczne; Szyba elektryczna; Zegar. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 15 | Cewka zapłonowa;
Układ sterowania silnikiem (Bosch Mono-Motronic). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 15 | Kierunkowskaz;
Lampa cofania. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 7,5 | Lampa tylna (lewa);
Oświetlenie. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Przekaźniki | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | Przekaźnik reflektorów | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Przedni przekaźnik przeciwmgielny | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R3 | Tylny przekaźnik przeciwmgielny | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R4 | Podgrzewana tylna szyba | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R5 | Przekaźnik pompy paliwa (Bosch Mono-Motronic) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R6 | Brzęczyk ostrzegawczy światła bocznego | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R7 | X przekaźnik odciążający zestyk | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R8 | Przekaźnik zagrożeń | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| INT | Przekaźnik wycieraczki tylnej szyby i spryskiwacza | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| W-W | Przerywany przekaźnik wycieraczek | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
