W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Saaba 9-5 z lat: 2010, 2011, 2012.

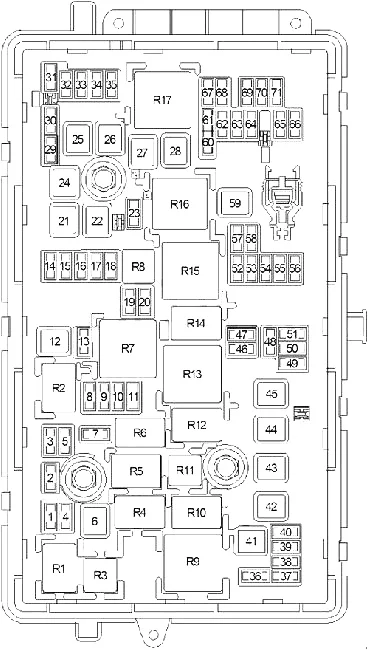

Skrzynka bezpieczników znajduje się w przedniej lewej części komory silnika.
| Numer | Opis |
|---|---|
| 1 | Moduł kontroli skrzyni biegów |
| 2 | Moduł sterujący silnika |
| 3 | – |
| 4 | – |
| 5 | Zapłon;
Moduł sterujący skrzyni biegów; Moduł sterujący silnika. |
| 6 | Wycieraczka przedniej szyby |
| 7 | – |
| 8 | Układ wtrysku paliwa/zapłonu |
| 9 | Układ wtrysku paliwa/zapłonu |
| 10 | Moduł sterujący silnika |
| 11 | Sonda lambda |
| 12 | Rozrusznik |
| 13 | Ogrzewanie przepustnicy czujnika |
| 14 | Oświetlenie |
| 15 | – |
| 16 | Pompa próżniowa;
Moduł kompasu. |
| 17 | Zapłon/poduszka powietrzna |
| 18 | Adaptacyjne oświetlenie przednie |
| 19 | Adaptacyjne oświetlenie przednie |
| 20 | Zapłon |
| 21 | Tylne szyby elektryczne |
| 22 | ABS |
| 23 | Konsola pod sufitem |
| 24 | Elektryczne szyby przednie |
| 25 | Gniazdka elektryczne |
| 26 | ABS |
| 27 | Elektryczny hamulec postojowy |
| 28 | Podgrzewana tylna szyba |
| 29 | Lewy fotel elektryczny |
| 30 | Prawy fotel elektryczny |
| 31 | System klimatyzacji |
| 32 | Moduł sterowania nadwozia |
| 33 | Podgrzewane fotele przednie |
| 34 | – |
| 35 | System informacyjno-rozrywkowy |
| 36 | – |
| 37 | Prawe światło drogowe |
| 38 | Lewe światło drogowe |
| 39 | – |
| 40 | Pompa |
| 41 | Pompa próżniowa |
| 42 | Wentylator chłodnicy |
| 43 | – |
| 44 | System spryskiwaczy reflektorów |
| 45 | Wentylator chłodnicy |
| 46 | Zacisk 87l
Przekaźnik główny, |
| 47 | Sonda lambda |
| 48 | Światła przeciwmgielne |
| 49 | Prawe światło mijania |
| 50 | Lewe światło mijania |
| 51 | Klakson |
| 52 | Zapłon |
| 53 | Zapłon;
Wentylowane przednie fotele. |
| 54 | Zapłon |
| 55 | Elektryczne szyby;
Składanie lusterek. |
| 56 | Spryskiwacz przedniej szyby |
| 57 | Zapłon |
| 58 | – |
| 59 | – |
| 60 | Ogrzewanie lusterek |
| 61 | Ogrzewanie lusterek |
| 62 | Elektromagnes odpowietrzający kanistra |
| 63 | Czujnik tylnej szyby |
| 64 | Adaptacyjne oświetlenie do przodu |
| 65 | Klakson |
| 66 | – |
| 67 | Moduł sterujący układu paliwowego |
| 68 | – |
| 69 | Czujnik akumulatora |
| 70 | Czujnik deszczu |
| 71 | Zasilanie elektroniczne nadwozia |

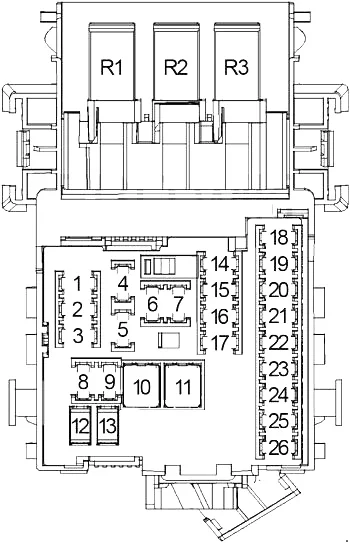

Skrzynka bezpieczników znajduje się za schowkiem w tablicy rozdzielczej.
| Numer | Opis |
|---|---|
| 1 | System informacyjno-rozrywkowy;
Wyświetlacz informacyjny. |
| 2 | Jednostka sterująca nadwozia |
| 3 | Jednostka sterująca nadwozia |
| 4 | System informacyjno-rozrywkowy;
Wyświetlacz informacyjny. |
| 5 | System informacyjno-rozrywkowy;
Wyświetlacz informacyjny. |
| 6 | – |
| 7 | Gniazdo zasilania |
| 8 | Jednostka sterująca nadwozia |
| 9 | Jednostka sterująca nadwozia |
| 10 | Jednostka sterująca nadwozia |
| 11 | Wentylator wewnętrzny |
| 12 | – |
| 13 | – |
| 14 | Złącze diagnostyczne |
| 15 | Poduszka powietrzna |
| 16 | Centralny zamek |
| 17 | System klimatyzacji |
| 18 | Bezpiecznik transportowy |
| 19 | Pamięć |
| 20 | – |
| 21 | Instrument |
| 22 | Zapłon |
| 23 | Jednostka sterująca nadwozia |
| 24 | Jednostka sterująca nadwozia |
| 25 | – |
| 26 | Gniazdko zasilania |

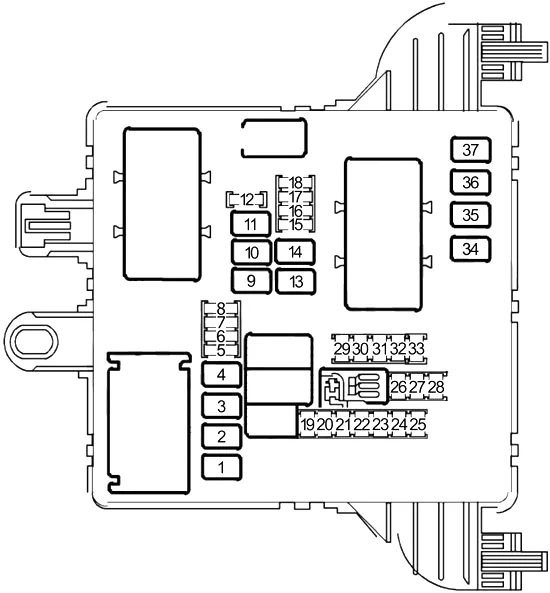

Skrzynka bezpieczników znajduje się po lewej stronie bagażnika za schowkiem.
| Numer | Opis |
|---|---|
| 1 | Centralny zamek |
| 2 | Klimatyzacja |
| 3 | – |
| 4 | – |
| 5 | – |
| 6 | – |
| 7 | – |
| 8 | – |
| 9 | – |
| 10 | Grzałka chłodziwa |
| 11 | Fotele elektryczne |
| 12 | Pamięć fotela |
| 13 | – |
| 14 | – |
| 15 | – |
| 16 | – |
| 17 | Ogrzewanie siedzenia |
| 18 | – |
| 19 | – |
| 20 | Fotel kierowcy wentylatora chłodzącego |
| 21 | Zapłon |
| 22 | – |
| 23 | System alarmowy antykradzieżowy |
| 24 | Światło postojowe w lewo |
| 25 | Światło postojowe w prawo |
| 26 | Oświetlenie |
| 27 | Oświetlenie |
| 28 | – |
| 29 | Bezpiecznik transportowy |
| 30 | Bezpiecznik transportowy |
| 31 | Układ zawieszenia;
Asystent świateł drogowych; Tempomat; Ostrzeżenie o opuszczeniu pasa ruchu. |
| 32 | Wykrywacz przeszkód po bokach |
| 33 | Napęd na wszystkie koła |
| 34 | – |
| 35 | Centralny zamek |
| 36 | Fotele elektryczne |
| 37 | – |
