W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Saaba 9-5 z lat: 2004.

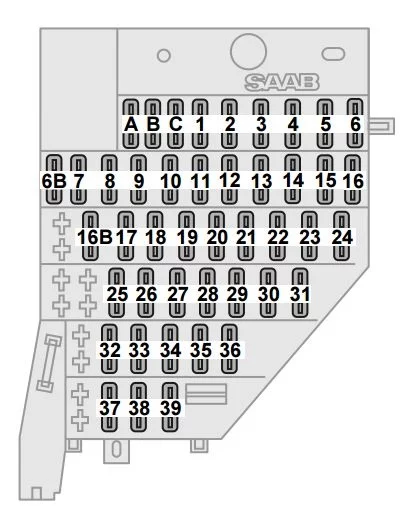

Skrzynka bezpieczników znajduje się za pokrywą po stronie kierowcy na tablicy rozdzielczej.
Panel przekaźników znajduje się pod deską rozdzielczą.
| Numer | Ampery [A] | Opis |
|---|---|---|
| A | 30 | Światła przyczepy |
| b | 10 | Automatyczna skrzynia |
| C | 7,5 | Elektryczne lusterka boczne;
DICE: ręczna regulacja długości świateł. |
| 1 | 15 | Światła stopu |
| 2 | 15 | Światła cofania |
| 3 | 10 | Światła postojowe, lewe |
| 4 | 10 | Światła postojowe, prawe |
| 5 | 7,5 | DICE / TWICE |
| 6 | 30 | Elektryczne szyby prawe;
Ładowanie przyczepy. |
| 6B | 7,5 | Światła hamowania przyczepy |
| 7 | 10 | Wtryskiwacze silnika |
| 8 | 15 | Oświetlenie bagażnika;
Blokada bagażnika; Oświetlenie drzwi; Pompa obiegowa; Asystent parkowania; SID. |
| 9 | 15 | System nagłośnieniowy;
Zmieniarka CD. |
| 10 | 15 | Ogrzewanie tylnego siedzenia;
Szyberdach; Odbiornik pilota. |
| 11 | 30 | Fotel pasażera regulowany elektrycznie |
| 12 | 7,5 | Automatyczna skrzynia biegów |
| 13 | 20 | System audio, wzmacniacz |
| 14 | 30 | Układ zapłonowy, silnik |
| 15 | 20 | Pompa paliwowa |
| 16 | 20 | DICE (kierunkowskazy) |
| 16B | — | — |
| 17 | 20 | System zarządzania silnikiem;
Główny instrument; DICE / TWICE. |
| 18 | 40 | Ogrzewanie lusterek drzwiowych;
Ogrzewanie tylnej szyby. |
| 19 | 10 | OnStar;
Telematyka |
| 20 | 15 | ACC;
Oświetlenie wewnętrzne; Tylne światło przeciwmgielne; Migacz świateł drogowych. |
| 21 | 10 | System nagłośnieniowy;
Lusterko wsteczne; Czujnik kąta obciążenia (samochody z ksenonem); Nawigacja (akcesoria); Tempomat. |
| 22 | 40 | Wentylator wewnętrzny |
| 23 | 15 | Centralny zamek;
Nawigacja (akcesoria); Pamięć lusterek zewnętrznych. |
| 24 | 40 | Pompa powietrza (tylko 3.0t V6) |
| 25 | 30 | Fotel kierowcy regulowany elektrycznie;
Klapka wlewu paliwa. |
| 26 | 7,5 | Pamięć fotela kierowcy;
Pamięć lusterek; Szyberdach; Asystent parkowania; Przypomnienie o pasie bezpieczeństwa. |
| 27 | 10 | System zarządzania silnikiem;
Identyfikator SID; Główny instrument. |
| 28 | 7,5 | Poduszka powietrzna |
| 29 | 7,5 | ABS/TCS/ESP |
| 30 | 7,5 | Rozrusznik |
| 31 | 7,5 | Tempomat;
Zawór wody; Światła przeciwmgielne przednie; Czujnik deszczu. |
| 32 | 15 | Wentylowane przednie fotele |
| 33 | 7,5 | Przełącznik kierunkowskazów |
| 34 | 30 | Zapalniczka (przód/tył) |
| 35 | 15 | Światła do jazdy dziennej |
| 36 | 30 | Elektryczne szyby, lewe |
| 37 | 30 | Wycieraczki |
| 38 | 30 | Ogrzewanie elektryczne, przednie fotele |
| 39 | 20 | Elektrozawór Limp-home (automatyczna skrzynia biegów);
OnStar; Telematyka |
| Numer | Opis |
|---|---|
| A | — |
| b | Elektryczne ogrzewanie tylnej kanapy |
| C1 | — |
| C2 | — |
| D | — |
| E | Przekaźnik główny (system zarządzania silnikiem) |
| F | Klapka wlewu paliwa |
| g | Pompa paliwowa |
| h | Stacyjka |
| i | Ogrzewanie tylnej szyby / lusterek bocznych |
| J | — |
| K | Przekaźnik rozrusznika |
| L1 | Funkcja wiotkiego domu |
| L2 | Bootlid |
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 40 | Wentylator chłodnicy, wysoka prędkość |
| 2 | 60 | ABS/TCS/ESP |
| 3 | — | — |
| 4 | 7,5 | Czujnik kąta obciążenia (samochody z reflektorami ksenonowymi) |
| 5 | 15 | Podgrzewacz |
| 6 | 10 | Klimatyzacja;
Syrena alarmu samochodowego. |
| 7 | 15 | Test żarówki |
| 8 | — | — |
| 9 | 20 | Spryskiwacze reflektorów |
| 10 | 15 | Reflektor świateł drogowych, lewy |
| 11 | 15 | Reflektor świateł mijania lewy |
| 12 | 15 | Reflektor świateł drogowych, prawy |
| 13 | 15 | Reflektor świateł mijania, prawy |
| 14 | 30 | Wentylator chłodnicy, wysoka prędkość |
| 15 | 15 | Światła przeciwmgielne (przedni spoiler) |
| 16 | 30 | Wycieraczka tylna |
| 17 | 15 | Klakson |
| 18 | — | — |
| Przekaźniki: | ||
| 1 | Test żarówki;
Reflektor; Migacz świateł drogowych. |
|
| 2 | Spryskiwacz reflektorów | |
| 3 | Przednie światła przeciwmgielne | |
| 4 | Wycieraczka tylna (9-5 Wagon) | |
| 5 | — | |
| 6 | — | |
| 7 | Czujnik deszczu | |
| 8 | Wentylator chłodnicy, niska prędkość | |
| 9 | Wentylator chłodnicy, wysoka prędkość | |
| 10 | Sprężarka klimatyzacji | |
| 11 | Wentylator chłodnicy, wysoka prędkość, prawy wentylator |
