W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Saaba 9-3 z lat: 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014.

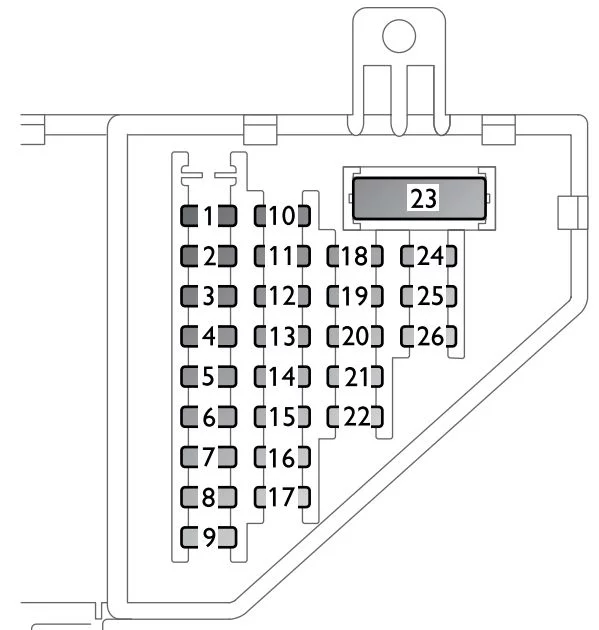

Skrzynka bezpieczników w desce rozdzielczej
Znajduje się za osłoną na desce rozdzielczej po stronie kierowcy.
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 15 | Blokada kierownicy |
| 2 | 5 | Jednostka kolumny kierownicy;
Stacyjka. |
| 3 | 10 | Zestaw głośnomówiący |
| 4 | 10 | Główna jednostka przyrządu;
Automatyczna klimatyzacja (ACC) |
| 5 | 7,5 | Moduł sterujący w drzwiach wejściowych;
Blokada zmiany biegów hamulca postojowego (automatyczna skrzynia biegów). |
| 6 | 7,5 | Włącznik światła hamowania |
| 7 | 20 | Panel bezpieczników w desce rozdzielczej;
Drzwiczki wlewu paliwa. |
| 8 | 30 | Moduł sterujący w drzwiach przednich pasażera |
| 9 | 10 | Panel bezpieczników w desce rozdzielczej |
| 10 | 30 | Gniazdo przyczepy;
Gniazdo elektryczne w schowku między siedzeniami |
| 11 | 10 | Połączenie łącza danych (diagnostyka) |
| 12 | 15 | Oświetlenie wewnętrzne, w tym pudełko na rękawiczki |
| 13 | 10 | Akcesoria |
| 14 | 20 | Wzmacniacz 2, nagłośnienie 3 |
| 15 | 30 | Moduł sterujący w drzwiach kierowcy |
| 16 | 5 | System wykrywania pasażerów |
| 17 | – | – |
| 18 | – | – |
| 19 | – | – |
| 20 | 7,5 | Przełącznik poziomowania reflektorów |
| 21 | 7,5 | Zestaw głośnomówiący;
Włącznik świateł hamowania; Przełącznik pedału sprzęgła |
| 22 | 30 | Zapalniczka |
| 23 | 40 | Wentylator kabinowy |
| 24 | 7,5 | Moduł sterowania poduszką powietrzną |
| 25 | – | – |
| 26 | 5 | Czujnik odchylenia (samochody z ESP) |
| 27 | – | – |

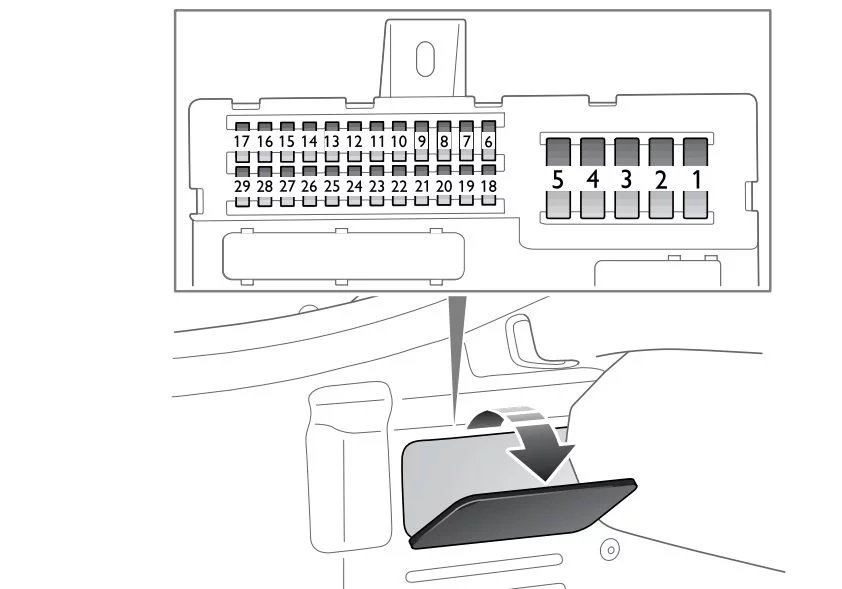

Skrzynka bezpieczników bagażnika, Sport Sedan
Skrzynka bezpieczników znajduje się za pokrywą po lewej stronie bagażnika.

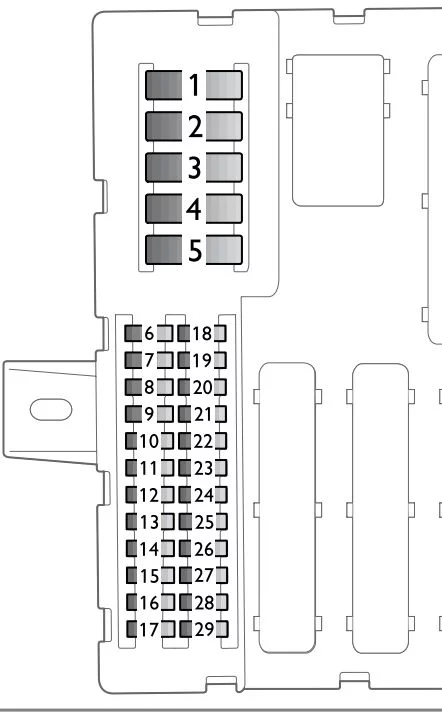

Skrzynka bezpieczników bagażnika, kabriolet
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1-5 | MAXI | – |
| 6 | 30 | Moduł sterujący w lewych tylnych drzwiach |
| 7 | 30 | Moduł sterujący w prawych tylnych drzwiach |
| 8 | 20 | Przyczepa |
| 9 | – | – |
| 10 | 30 | Lewe światło hamowania;
Tylny prawy kierunkowskaz; Prawe tylne światło; Prawe światło cofania; Wysoko zamontowane światło hamowania; Światła przyczepy. |
| 11 | 10 | XWD |
| 12 | – | – |
| 13 | – | – |
| 14 | – | – |
| 15 | 15 | Ogrzewanie siedzenia, lewe siedzenie |
| 16 | 15 | Ogrzewanie siedzenia, prawe siedzenie |
| 17 | 7,5 | Automatyczne przyciemnianie czujnika deszczu w lusterku wstecznym |
| 18 | 15 | Szyberdach |
| 19 | – | – |
| 20 | 7,5 | Radio XM, tuner TMC |
| 21 | 7,5 | Moduł sterujący wspomagania parkowania (SPA) w tylnych drzwiach;
Światło kopuły (kabriolet) |
| 22 | 30 | Radio;
Nawigacja |
| 23 | 7,5 | TPMS (automatyczny system monitorowania ciśnienia w oponach) |
| 24 | 10 | Czujnik ruch ;
Czujnik pochylenia; Światło kopuły (kabriolet). |
| 25 | 30 | Fotel kierowcy regulowany elektrycznie z pamięcią |
| 26 | 30 | Prawe światło stopu;
Tylny lewy kierunkowskaz; Lewe tylne światło; Tylne światło przeciwmgielne; Lewe światło cofania; Oświetlenie tablicy rejestracyjnej; Oświetlenie bagażnika; Światła przyczepy. |
| 27 | 10 | Kabriolet:
podparcie lędźwiowe, elektrycznie regulowane przednie siedzenie. |
| 28 | 15 | Telematyka |
| 29 | – | – |

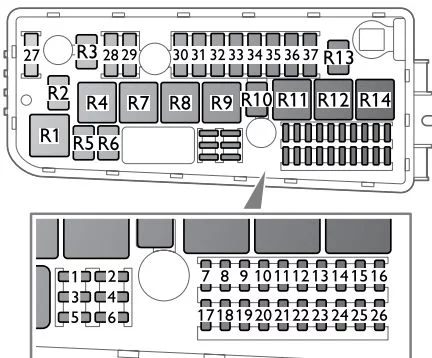

Skrzynka bezpieczników w komorze silnika
W pobliżu akumulatora znajdują się dwie skrzynki bezpieczników.
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | – | – |
| 2 | 10 | Moduł sterujący silnika;
Moduł sterowania automatyczną skrzynią biegów |
| 3 | 20 | Klakson |
| 4 | 10 | Moduł sterujący silnika;
Wyłącznik akumulatora. |
| 5 | – | – |
| 6 | 10 | Dźwignia zmiany biegów automatycznej skrzyni biegów;
Przełącznik pedału sprzęgła. |
| 7 | 10 | Ksenonowe reflektory zakrętowe, lewe |
| 8 | 5 | Przekaźnik pompy próżniowej (układ hamulcowy) |
| 9 | – | – |
| 10 | – | – |
| 11 | – | – |
| 12 | 10 | Pompa płynu do spryskiwaczy szyby tylnej |
| 13 | – | – |
| 14 | – | – |
| 15 | 30 | Pompa płynu do spryskiwaczy, reflektory |
| 16 | 30 | Przednie prawe światło postojowe;
Przedni prawy kierunkowskaz; Lewy i prawy kierunkowskaz; Prawe światła drogowe; Lewe światło mijania; Przednie lewe światło przeciwmgielne. |
| 17 | 30 | Silnik wycieraczek szyby przedniej, niska prędkość |
| 18 | 30 | Silnik wycieraczek szyby przedniej, duża prędkość |
| 19 | 20 | Ogrzewanie postojowe;
Podgrzewacz pomocniczy. |
| 20 | 10 | Reflektory ksenonowe z regulacją poziomu reflektorów, prawe |
| 21 | – | – |
| 22 | 30 | Pompa płynu do spryskiwaczy, szyba przednia |
| 23 | – | – |
| 24 | 20 | Flash-to-pass;
Światła drogowe prawe i lewe (tylko samochody ze światłami do jazdy dziennej). |
| 25 | 20 | Wzmacniacz, nagłośnienie II |
| 26 | 30 | Przedni lewy kierunkowskaz;
Przednie lewe światło postojowe; Przednie prawe światło przeciwmgielne; Prawe światło mijania; Lewe światła drogowe. |
| 27-37 | MAXI | – |
Przyporządkowanie przekaźników w komorze silnika
| R1 | Pompa płynu do spryskiwaczy, szyba przednia |
| R2 | – |
| R3 | – |
| R4 | – |
| R5 | Flash-to-pass |
| R6 | Klakson |
| R7 | – |
| R8 | Rozrusznik |
| R9 | Wycieraczki WŁ./WYŁ. |
| R10 | Pompa płynu do spryskiwaczy szyby tylnej |
| R11 | Zapłon +15 |
| R12 | Wycieraczki przedniej szyby, wysoka/niska prędkość |
| R13 | – |
| R14 | Pompa płynu do spryskiwaczy, reflektory |
| R15 | – |
| R16 | – |
Skrzynka bezpieczników przed akumulatorem
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | – | Pompa powietrza, powietrze wtórne |
| 2 | 20 | Pompa paliwowa;
Podgrzane sondy lambda (sonda lambda). |
| 3 | 10 | Sprężarka klimatyzacji |
| 4 | 30 | Główny przekaźnik |
| Przekaźniki: | ||
| 1 – | ||
| 2 – Sprężarka klimatyzacji | ||
| 3 – Podgrzane czujniki tlenu (sonda lambda) | ||
| 4 – Główny przekaźnik, silnik (ECM/EVAP/wtryskiwacze) |
