W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Peugeota RCZ z lat: 2011, 2012.
Peugeot RCZ to sportowy samochód coupe produkowany przez francuską markę Peugeot w latach 2009-2015. Oto kilka informacji na temat Peugeot RCZ:
Niestety, produkcja Peugeot RCZ została zakończona w 2015 roku, ale samochód pozostaje pożądanym modelem wśród miłośników sportowych coupe.
Skrzynka bezpieczników deski rozdzielczej
Pojazdy z kierownicą po lewej stronie: skrzynka bezpieczników znajduje się w dolnej części deski rozdzielczej (po lewej stronie). Składa się z dwóch pudełek.
Przekręć śrubę o ćwierć obrotu w lewo, odepnij pokrywę, pociągając ją w prawym górnym rogu, całkowicie zdejmij pokrywę i odwróć ją.
Pojazdy z kierownicą po prawej stronie: znajduje się w dolnej części deski rozdzielczej (po lewej stronie, wewnątrz schowka). Składa się z dwóch pudełek.
Otwórz pokrywę schowka, przesuń prowadnicę otwierającą w lewo, aby przejść przez pierwsze nacięcie, otwórz całkowicie pokrywę schowka, przekręć śrubę o ćwierć obrotu w lewo, odepnij pokrywę skrzynki bezpieczników, ciągnąc w prawym górnym rogu, odłącz pokrywę całkowicie i odwróć ją.
Skrzynka bezpieczników deski rozdzielczej 1
| Numer | Ampery [A] | Opis |
|---|---|---|
| F1 | – | Nieużywany. |
| F2 | 30 A | Blokowanie i zakleszczenie ziemi. |
| F3 | 5 A | Centralka poduszek powietrznych, aktywnej maski i napinaczy. |
| F4 | 10 A | Włącznik pedału sprzęgła;
Elektrochromatyczne lusterko wsteczne; Automatyczna skrzynia biegów; Jednostka przełączająca i zabezpieczająca. |
| F5 | 30 A | Elektryczne szyby za jednym dotknięciem;
Składane lusterka boczne. |
| F6 | – | Nieużywany. |
| F7 | 5 A | Lampki sufitowe przednie i tylne;
Lampki do czytania mapy; Oświetlenie osłony przeciwsłonecznej; Oświetlenie schowka. |
| F8 | 20 A | Sprzęt audio;
Audio/telefon; Ekran wielofunkcyjny; Wykrywanie niedopompowania opon; Zegar, |
| F9 | 30 A | Gniazdo 12V. |
| F10 | 15 A | Elementy sterujące przy kierownicy. |
| F11 | 15 A | Wyłącznik zapłonu o niskim prądzie. |
| F12 | 15 A | Tablica przyrządów;
Klimatyzacja; Pamięć fotela kierowcy; Czujnik deszczu i nasłonecznienia; Poduszki powietrzne. |
| F13 | 5 A | Skrzynka bezpieczników silnika;
Aktywna maska. |
| F14 | 15 A | Ekran wielofunkcyjny;
Wyświetlacz lampek ostrzegawczych pasów bezpieczeństwa i przedniej poduszki powietrznej pasażera; Ekran tablicy przyrządów; Wzmacniacz; System Bluetooth; Sterownik czujników parkowania; USB Box. |
| F15 | 30 A | Blokowanie i zakleszczenie. |
| F17 | 40 A | Odszranianie tylnej szyby i lusterek bocznych. |
| CII | – | Bocznik PARC. |
Skrzynka bezpieczników deski rozdzielczej 2
| Numer | Ampery [A] | Opis |
|---|---|---|
| G36 | 30 A | Wzmacniacz hi-fi. |
| G37 | 30 A | Moduł pamięci siedzenia pasażera. |
| G38 | 30 A | Moduł pamięci fotela kierowcy. |
| G39 | 5 A | Moduł pamięci oświetlenia. |
| G40 | 30 A | Podgrzewane fotele kierowcy i pasażera. |

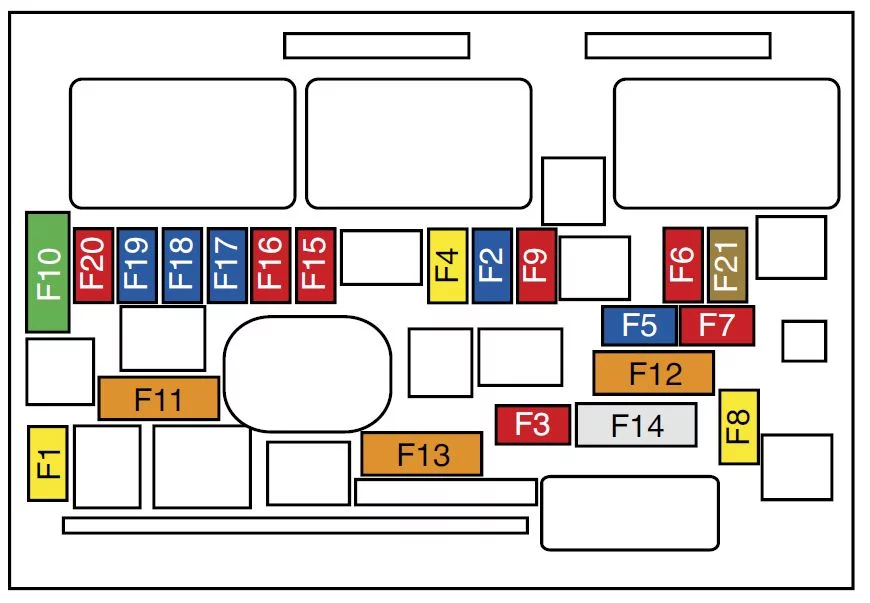

Komora silnika
| Numer | Ampery [A] | Opis |
|---|---|---|
| F1 | 20 A | Zasilanie sterownika silnika, pompy wtryskowej i elektrozaworów EGR (Diesel), wtryskiwaczy (Diesel). |
| F2 | 15 A | Klakson. |
| F3 | 10 A | Spryskiwacz z przodu. |
| F4 | 20 A | Światła do jazdy dziennej. |
| F5 | 15 A | Czujnik przepływu powietrza;
Pompa płynu chłodzącego; Pompa oleju; Termostat; Nagrzewnica przedmuchu (benzyna); Elektrozawory obejściowe i EGR (Diesel); Nagrzewnica Diesel (Diesel). |
| F6 | 10 A | Czujnik kąta skrętu kierownicy;
Sterownik ABS/ESP; Sterownik ESP. |
| F7 | 10 A | Sterownik wspomagania kierownicy;
Automatyczna skrzynia biegów; Czujnik poziomu płynu chłodzącego silnik; Dwufunkcyjny przełącznik hamulca. |
| F8 | 25 A | Sterowanie rozrusznikiem. |
| F9 | 10 A | Gniazdo diagnostyczne;
Kierunkowe reflektory; Pompa filtra cząstek stałych (Diesel). |
| F10 | 30 A | Siłowniki sterownika silnika (benzyna: cewki zapłonowe, elektrozawory, wtryskiwacze, pompa paliwa (Diesel: elektrozawory, nagrzewnice). |
| F11 | 40 A | Dmuchawa klimatyzacji. |
| F12 | 40 A | Wycieraczki szyby przedniej wolno/szybko. |
| F13 | 40 A | Zasilanie interfejsu wbudowanego systemu (zapalanie dodatnie). |
| F14 | – | Nieużywany. |
| F15 | 10 A | Reflektor świateł drogowych z prawej strony. |
| F 16 | 10 A | Lewy reflektor świateł drogowych. |
| F17 | 15 A | Reflektor świateł mijania z lewej strony. |
| F18 | 15 A | Reflektor świateł mijania z prawej strony. |
| F19 | 15 A | Elektrozawór zmiennego rozrządu;
Czujniki tlenu (benzyna); Elektrozawory (Diesel). |
| F20 | 10 A | Elektrozawory wylotu turbiny i oczyszczania kanistra (benzyna);
Czujnik przepływu powietrza (1,6 I THP 200); Czujnik wody w oleju napędowym (Diesel). |
| F21 | 5 A | Sterowanie wentylatorami;
Pompa Turbo (benzyna); Silnik Valvetronic (1,6 I THP 200). |

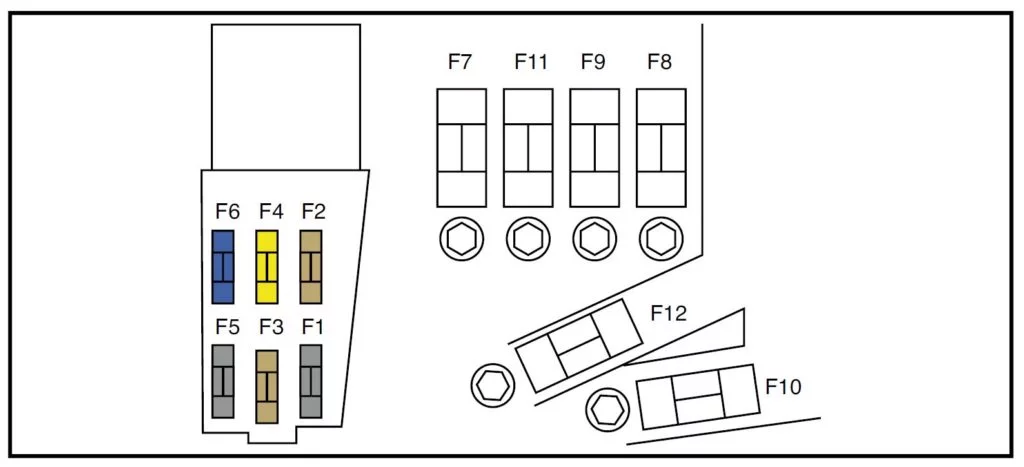

Bezpieczniki nad akumulatorem
| Numer | Ampery [A] | Opis |
|---|---|---|
| F1 | – | Nieużywany. |
| F2 | 5 A | Dwufunkcyjny przełącznik hamulca. |
| F3 | 5 A | Ładowarka akumulatora. |
| F4 | 25 A | Elektrozawory ABS/ESP. |
| F5 | – | Nieużywany. |
| F6 | 15 A | Automatyczna skrzynia biegów. |
