W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla MINI Coupe i Roadster (R58, R59) z lat: 2011, 2012, 2013, 2014, 2015.
MINI Coupe i Roadster to dwie sportowe wersje modelu MINI, wprowadzone na rynek w 2011 roku. Oba modele zostały zbudowane na bazie trzeciej generacji MINI (R56).
MINI Coupe to dwumiejscowe coupe o charakterystycznym wyglądzie, z obniżonym dachem, mocno nachyloną szybą tylną oraz charakterystycznym „kapturem” nad przednimi reflektorami. Model ten był oferowany z różnymi jednostkami napędowymi, w tym z benzynowym silnikiem 1.6 o mocy od 122 KM do 211 KM oraz dieslem o mocy 143 KM.
MINI Roadster to z kolei otwarta, dwumiejscowa wersja Coupe, również z charakterystycznym obniżonym dachem i nachyloną szybą tylną. Oferowany był z podobnymi jednostkami napędowymi, co MINI Coupe.
Produkcja obu modeli zakończyła się w 2015 roku.

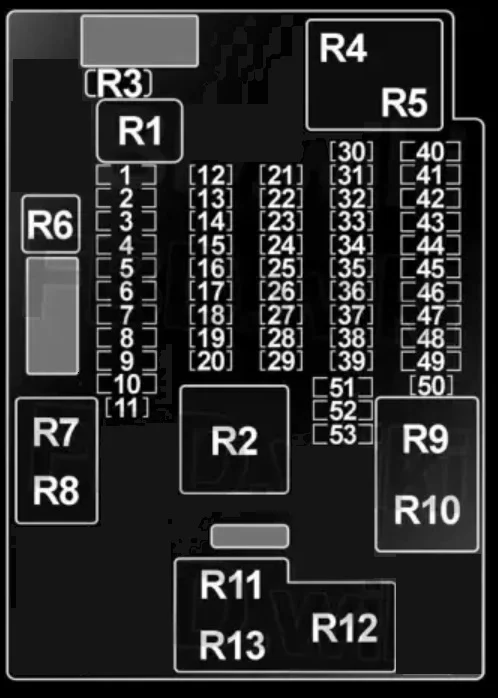

Skrzynka bezpieczników w przedziale pasażerskim
| Numer | Ampery [A] |
Opis |
| 1 | – | – |
| 2 | 30 | Przekaźnik spryskiwacza reflektorów, przekaźnik pompy spryskiwacza reflektorów |
| 3 | 30 | Moduł przyczepy |
| 4 | 30 | Moduł na nogi |
| 5 | – | – |
| 6 | 30 | Moduł składanego dachu |
| 7 | 20 | Gniazdo przyczepy |
| 8 | 30 | Moduł na nogi |
| 9 | – | – |
| 10 | 10 | Napęd tylnego spojlera |
| 11 | 15 | Zamek systemu drzwi kierowcy, zamek systemu drzwi pasażera, centralny zamek klapki wlewu paliwa (USA) |
| 12 | 5 | Telefon (płyta bazowa, koncentrator USB) lub Combox |
| 13 | 10 | Japonia: Nawigacja |
| 14 | – | – |
| 15 | 15 | Kontrola skrzyni biegów |
| 16 | 10 | Światła lusterek do makijażu, jednostka sterująca na dachu, oświetlenie bagażnika |
| 17 | 10 | Centrum przełączania kolumny kierownicy |
| 18 | 5 | Dynamiczna kontrola stabilności (DSC) |
| 19 | 5 | Czujnik deszczu/reflektorów, kontrola ciśnienia w oponach (RDC), jednostka zmiany biegów Hydraulec (automatyczna skrzynia biegów), przełącznik położenia dźwigni zmiany biegów (automatyczna skrzynia biegów), DC/DC Coverter (manualna skrzynia biegów) |
| 20 | 10 | System ogrzewania/klimatyzacji, oświetlenie schowka na rękawiczki |
| 21 | 10 | Jednostka kontroli dostępu |
| 22 | 7,5 | Składane lusterko zewnętrzne |
| 23 | 10 | MINI Joystick, centralny wyświetlacz informacyjny (z CCC/M-ASK) |
| 24 | 10 | Przekaźnik sprzęgła sprężarki klimatyzacji |
| 25 | 15 | Pompka spryskiwacza szyby przedniej |
| 26 | 5 | Elektrochromowe wewnętrzne lusterko wsteczne, przełącznik położenia dźwigni zmiany biegów (USA, Kanada, Australia) |
| 27 | 7,5 | Syrena z czujnikiem alarmu przechyłu |
| 28 | 15 | Blokada systemu drzwi kierowcy, blokada systemu drzwi pasażera, blokada klapy wlewu paliwa Napęd Cantral (UE) |
| 29 | 5 | Gniazdo OBD II, dodatkowy przyrząd |
| 30 | – | – |
| 31 | – | – |
| 32 | 5 | Kontrola odległości parkowania (PDC) |
| 33 | 5 | Czujnik AUC, przetwornica DC/DC |
| 34 | 7,5 | Przełącznik regulacji lusterka, moduł ogrzewania siedzenia kierowcy, moduł ogrzewania siedzenia pasażera, elektrochromowe wewnętrzne lusterko wsteczne |
| 35 | 5 | Czujnik DSC |
| 36 | 5 | System dostępu do samochodu |
| 37 | – | – |
| 38 | 5 | Japonia: Nawigacja |
| 39 | 5 | Koncentrator USB, nawigacja (Azja) |
| 40 | 30 | Przekaźnik odmgławiacza tylnej szyby |
| 41 | 30 | Moduł ogrzewania siedzenia pasażera |
| 42 | 30 | Moduł ogrzewania siedzenia kierowcy |
| 43 | 20 | Moduł przyczepy |
| 10 | Kontroler ochrony przed przewróceniem |
|
| 44 | 20 | Przednia zapalniczka do cygar, tylne gniazdo ładowania |
| 45 | 20 | Radio, centralny wyświetlacz informacyjny (z CCC/CHAMP) |
| 46 | 20 | Przekaźnik pompy paliwa |
| 47 | 20 | Przekaźnik klaksonu, środek przełącznika kolumny kierownicy |
| 48 | 30 | System ogrzewania/klimatyzacji (z wyjątkiem IHKA), silnik dmuchawy (IHKA), stopień mocy dmuchawy (IHKA) |
| 49 | 30 | Wzmacniacz |
| 50 | – | – |
| 51 | 40 | System dostępu do samochodu |
| 52 | 40 | Moduł na nogi |
| 53 | 40 | Moduł na nogi |
| Przekaźnik | ||
| R1 | System czyszczenia reflektorów | |
| R2 | Terminal 30G | |
| 2a | Klakson | |
| 4 | Silnik dmuchawy | |
| 5 | Pompka spryskiwacza szyby przedniej | |
| 6 | Pompa spryskiwacza reflektorów | |
| 13 | Odmgławiacz tylnej szyby | |
| 19 | Sprzęgło sprężarki klimatyzacji | |
| 91 | Wycieraczka tylnej szyby nr 1 | |
| 91a | Wycieraczka tylnej szyby nr 2 | |
| 96 | Pompa paliwowa | |
| (4x) | Blokada drzwi zasilania | |

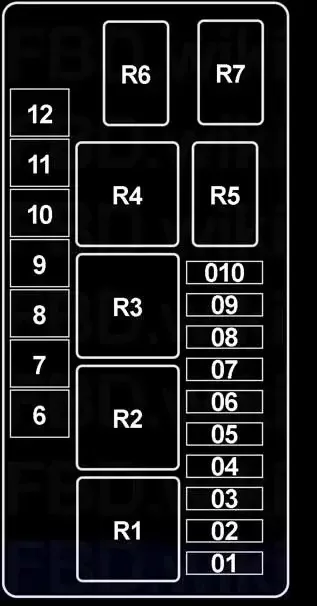

Skrzynka bezpieczników komory silnika
| Numer |
Ampery [A] |
Opis |
| 01 | 7,5 | Jednostka sterująca cyfrowej elektroniki silnika (DME). |
| 02 | 25 | Jednostka sterująca cyfrowej elektroniki silnika (DME). |
| 03 | 20 | Jednostka sterująca cyfrowej elektroniki silnika (DME), przekaźnik nagrzewnicy wentylacji skrzyni korbowej |
| 04 | 20 | Jednostka sterująca cyfrowej elektroniki silnika (DME). |
| 05 | 7,5 | Moduł diagnostyczny wycieku ze zbiornika paliwa, przekaźnik wentylatora elektrycznego, przekaźnik wtryskiwaczy paliwa (Cooper S), przekaźnik Valvetronic (N18, z wyjątkiem Cooper S) |
| 06 | 25 | Dynamiczna kontrola stabilności (DSC) |
| 07 | 7,5 | Przekaźnik nagrzewnicy wentylacji skrzyni korbowej (podgrzewacz odpowietrznika silnika) |
| 08 | 40 | Przekaźnik wentylatora elektrycznego (wentylator elektryczny) |
| 09 | 30 | Przekaźnik wycieraczek nr 1 i 2 |
| 010 | 15 | Zacisk 15 przekaźnik nadmiarowy (skrzynka przyłączeniowa elektroniki, jednostka sterująca cyfrowej elektroniki silnika (DME)) |
| 6 | 40 | Dynamiczna kontrola stabilności (DSC) |
| 7 | – | – |
| 8 | – | – |
| 9 | 50 | Silnik benzynowy: przekaźnik wentylatora elektrycznego nr 2 (wentylator elektryczny, jednostka sterująca cyfrowej elektroniki silnika (DME)) |
| 50 | Olej napędowy : przekaźnik wentylatora elektrycznego nr 2 (wentylator elektryczny, jednostka sterująca cyfrowej elektroniki Diesla (DDE)) | |
| 10 | 50 | Przekaźnik ogrzewania szyby przedniej |
| 11 | – | – |
| 12 | 30 | Przetwornica DC/DC |
| Przekaźnik | ||
| R1 | Benzyna: Cyfrowa elektronika silnika (DME) | |
| R2 | Nagrzewnica wentylacji skrzyni korbowej | |
| R3 | Wiatrak elektryczny | |
| R4 | Wentylator elektryczny (nr 2) | |
| R5 | Zasilanie w terminalu 15 | |
| R6 | Włączanie/wyłączanie silnika wycieraczek | |
| R7 | Silnik wycieraczek szybko/wolno | |
| R | Olej napędowy: Podgrzewacz paliwa | |
| Odwrotna strona | ||
| 1 | – | – |
| 2 | – | – |
| 3 | 40 | R59: Przekaźnik górnego kabrioletu nr 1 i 2 |
| 4 | 80 | Elektromechaniczne wspomaganie kierownicy |
| 5 | – | – |
Skrzynka bezpieczników komory silnika nr 2 (Diesel)
| Numer |
Ampery [A] |
Opis |
| 01 | 25 | Jednostka sterująca cyfrowej elektroniki Diesla (DDE). |
| 02 | 25 | Zawór przełączający dla zaworu EGR, zawór regulacji objętości, jednostka sterująca podgrzewaniem wstępnym, elektrozawór obejściowy chłodnicy recyrkulacji spalin, czujnik tlenu za katalizatorem, czujnik tlenu przed katalizatorem, miernik masy powietrza z gorącą folią, czujnik efektu Halla wałka rozrządu, zawór regulacji ciśnienia szyny |
| 03 | 5 | Przekaźnik wentylatora elektrycznego |
| 04 | 5 | Główny przekaźnik cyfrowej elektroniki silnika (DME). |
| Przekaźnik | ||
| R4 | Cyfrowa elektronika Diesla (DDE) | |

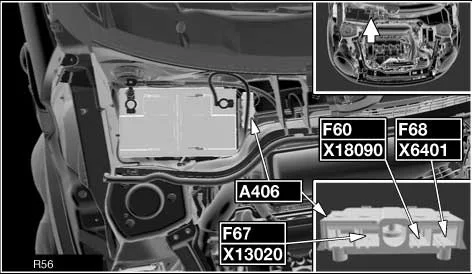

Skrzynka bezpieczników komory silnika nr 2
| Numer |
Ampery [A] |
Opis |
| 60 | 125 | Skrzynka bezpieczników w przedziale pasażerskim |
| 67 | 150 | Skrzynka bezpieczników komory silnika |
| 68 | 40 | z wyjątkiem Coopera S: Przekaźnik Valvetronic |
| 40 | Cooper S: Przekaźnik wtryskiwaczy paliwa | |
| 69 | 100 | ? |
Lokalizacja przekaźników

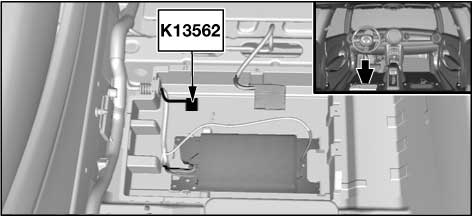

Przekaźnik świateł drogowych (K13562)

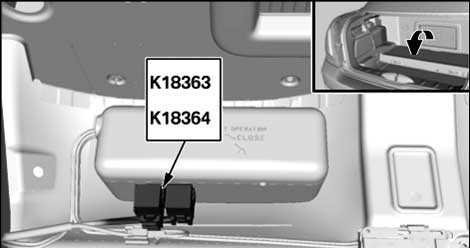

Przekaźnik górnego kabrioletu nr 1 (K18363) i Przekaźnik dachu kabrioletu nr 2 (K18364)

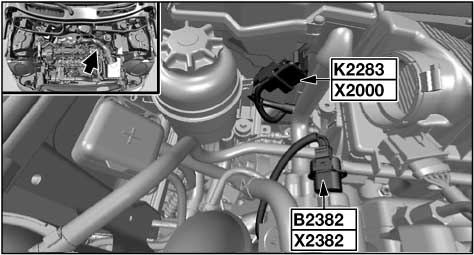

Przekaźnik czasu świecenia (K2283)

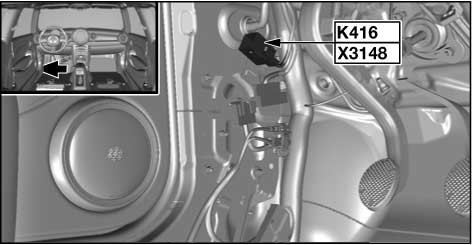

Przekaźnik podgrzewanej szyby przedniej (K416)

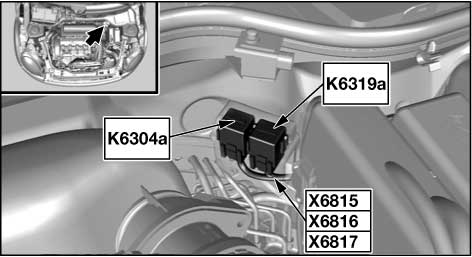

Przekaźnik wtryskiwaczy paliwa (K6327) lub przekaźnik Valvetronic (K6319a)
Przekaźnik pompy powietrza wtórnego (K6304)

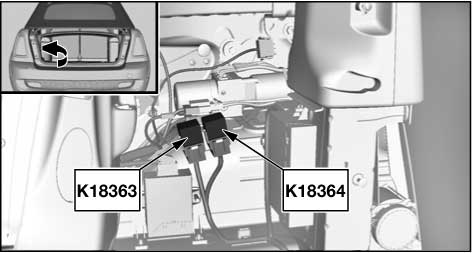

Przekaźnik górnego kabrioletu nr 1 (K18363)
Przekaźnik dachu kabrioletu nr 2 (K18364)
