W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mercedesa-Benz Klasa R W251 z lat: 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013.

Mercedes-Benz Klasa R W251 to duża i przestronna MPV (Multi Purpose Vehicle), która była produkowana w latach 2006-2017. Model ten cechuje się charakterystycznym wyglądem, który łączy cechy vana z SUV-em.

Klasa R oferuje dużą przestrzeń pasażerską i wszechstronne możliwości konfiguracji siedzeń. Może pomieścić do siedmiu pasażerów, a także zapewnia wiele opcji regulacji i składania tylnych siedzeń, co pozwala na dostosowanie wnętrza do różnych potrzeb i stylu podróżowania.

Wnętrze Klasy R jest eleganckie i oferuje wysoką jakość wykończenia, komfortowe fotele i zaawansowane systemy rozrywki i bezpieczeństwa. Bogate wyposażenie obejmuje m.in. klimatyzację dwustrefową, system nawigacji, system audio premium, systemy wspomagające jazdę oraz wiele innych.

Pod względem napędu, Klasa R była dostępna z różnymi jednostkami napędowymi, w tym benzynowymi i wysokoprężnymi silnikami. W zależności od wersji, oferowane były także warianty z napędem na cztery koła.

Mercedes-Benz Klasa R W251 to wybór dla osób poszukujących dużego i komfortowego pojazdu z dużą przestrzenią pasażerską. Dzięki kombinacji luksusu, elastyczności i zaawansowanych technologii, Klasa R stanowiła atrakcyjną opcję dla rodzin, osób podróżujących służbowo czy poszukujących wygodnego i pojemnego samochodu do codziennego użytku.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

wyjmij kluczyk ze stacyjki
sprawdź, czy wszystko zostało wyłączone
zawsze wymieniaj bezpieczniki o takim samym amperażu.

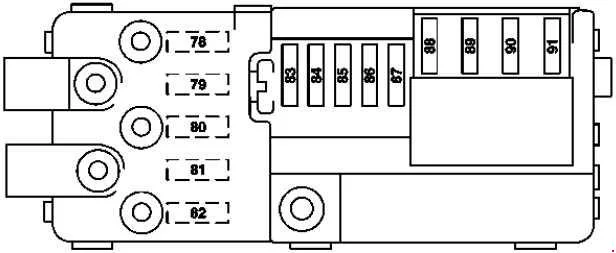

Skrzynka bezpieczników wstępnych komory akumulatora

Skrzynka bezpieczników w komorze akumulatora znajduje się obok akumulatora pod przednim siedzeniem pasażera.

Mercedes-Benz Klasa R W251 (2005-2013) - schematy bezpieczników i przekaźników

Numer	Opis	Ampery [A]
78	Silnik wysokoprężny: Jednostka sterująca wspomagająca nagrzewnicę	150
79	Tylna jednostka sterująca SAM	60
80	Tylna jednostka sterująca SAM	60
81	od 2009: Obowiązuje dla silnika 642.870: Przekaźnik zasilania AdBlue® Obowiązuje z silnikiem 276: Bezpiecznik komory silnika i skrzynka przekaźników	40
82	do 2008 r: Bezpiecznik i skrzynka przekaźników w przedziale ładunkowym	150
82	od 2009 r: Bezpiecznik przedziału ładunkowego i skrzynka przekaźników	100
83	Wersja USA: Jednostka sterująca WSS (Weight Sensing System)	5
84	Jednostka sterująca systemów przytrzymujących	10
85	od 2009 roku: sterownik przetwornicy DC/AC (gniazdo 115 V)	25
86	Skrzynka bezpieczników w kokpicie	30
87	–	30
88	do 2008 r: Przednia jednostka sterująca SAM	70
88	od 2009 r: Przednia jednostka sterująca SAM	40
89	Przednia jednostka sterująca SAM	70
90	Przednia jednostka sterująca SAM	70
91	Regulator dmuchawy	40

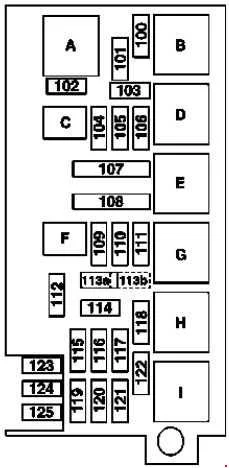

Skrzynka bezpieczników w komorze silnika

Skrzynka bezpieczników znajduje się w komorze silnika (przód-prawa strona), pod pokrywą.

Mercedes-Benz Klasa R W251 (2005-2013) - schematy bezpieczników i przekaźników

Numer	Opis	Ampery [A]
100	Silnik wycieraczek	30
101	do 2008 r.: AAC ze zintegrowanym sterowaniem dodatkowym silnikiem wentylatora Obowiązuje dla silników 113, 272:Zawór sterujący przewietrzaniem Obowiązuje dla silnika 272: Kondensator przeciwzakłóceniowy 1 Kondensator przeciwzakłóceniowy 2 Cewka zapłonowa cylindra 1-6 Obowiązuje dla silnika 642: Czujnik O2 przed CAT Jednostka sterująca CDI od 2009 r.: Elektryczny wentylator ssący silnika i klimatyzacji ze zintegrowanym sterowaniem Obowiązuje dla silnika 272, 273: Przełączenie oczyszczania Obwód 87 Tuleja złącza M1e Obowiązuje z silnikiem 642: Jednostka sterująca CDI Czujnik O2 przed CAT Obowiązuje dla silnika 642.870/ 872: czujnik O2 przed CAT	15
102	do 2008: Obowiązuje dla silnika 642: Pompa recyrkulacyjna do chłodnicy oleju skrzyni biegów Obowiązuje dla silnika 156: Pompa cyrkulacyjna płynu chłodzącego silnik od 2009: Obowiązuje dla silnika 642, silnika 642.870 do 31.7.10: Pompa obiegowa chłodnicy skrzyni biegów Obowiązuje z silnikiem 276: Pompa obiegowa chłodnicy powietrza doładowującego	15
103	do 2008: Obowiązuje dla silnika 113: ME-SFI [ME] Jednostka sterująca Cylinder 1-8 Fuel injection valve Obowiązuje dla silnika 642: Jednostka sterująca CDI od 2009: Obowiązuje dla silnika 642.950, 642.870/872: Jednostka sterująca CDI Obowiązuje dla silnika 272: ME-SFI [ME] jednostka sterująca Obowiązuje z silnikiem 276: ME-SFI [ME] jednostka sterująca Złącze komory silnika/silnika	25
104	do 2008: Obowiązuje dla silnika 113: Lewy czujnik O2 przed TWC [KAT] Prawy czujnik tlenu O2 przed katalizatorem Lewy czujnik O2 za TWC [KAT] Prawy czujnik O2 za TWC [KAT] Zawór przełączający zmiennego kolektora dolotowego Przetwornik podciśnienia EGR Powietrze zawór przełączający pompy Obowiązuje dla silnika 272: Zawór odcinający instalacji grzewczej Zawór przełączający klapy wirowej kolektora dolotowego Zawór przełączający pompy powietrza Zawór termostatyczny trójtarczowy Regulacja ciśnienia na zaworze pompa układu wspomagania kierownicy Obowiązuje dla silnika 642: Powietrze masowe gorącej folii z lewej strony czujnik przepływu Prawy czujnik masowego przepływu powietrza z gorącą folią Silnik odcinający króciec dolotowy Stopień wyjściowy czasu żarzenia Element grzewczy przewodu odpowietrzającego Zawór regulatora ciśnienia pompy wspomagania układu kierowniczego Lewy pozycjoner recyrkulacji spalin Ustawnik ciśnienia doładowania od 2009 r.: Obowiązuje dla silnika 272, 273: Tuleja złącza, obwód 87 M2e Obowiązuje dla silnika 642.950: Obwód 87 tuleja złącza Obowiązuje dla silnika 642.870/872: Obwód 87D2 tuleja złącza	15
105	do 2008 r.: Obowiązuje dla silnika 113: Jednostka sterująca ME Kondensator tłumienia zakłóceń radiowych 1 Kondensator tłumienia zakłóceń radiowych 2 Cewka zapłonowa cylindra 1-8 Obowiązuje dla silnika 272: Jednostka sterująca ME Czujnik masowego przepływu powietrza z gorącą folią Czujnik Halla dla lewego wałka rozrządu zaworów dolotowych Prawy wałek rozrządu zaworów dolotowych Czujnik Halla Wałek rozrządu wydechu lewy Czujnik Halla Wałek rozrządu wydechu prawy Czujnik Halla Elektrozawór wałka rozrządu zaworów dolotowych Lewy elektrozawór wałka rozrządu zaworów dolotowych Elektrozawór lewego wałka rozrządu wydechu Elektrozawór wałka rozrządu wydechu lewy Zawór elektromagnetyczny wałka rozrządu wydechu Cylinder 1-6 Obowiązuje dla silnika 642: Jednostka sterująca CDI od 2009 r.: Obowiązuje dla silnika 272, 273: Jednostka sterująca ME-SFI [ME] Obwód 87 Tuleja złącza M1i Obowiązuje z silnikiem 276: Złącze komory silnika/silnika Obowiązuje dla silnika 642.950: CDI 1.0 PK Jednostka sterująca Komora silnika/złącze komory wewnętrznej Obowiązuje dla silnika 642.870/872: Jednostka sterująca CDI Komora silnika/złącze komory wewnętrznej Obwód 87 tuleja złącza	15
106	–	–
107	Dotyczy silników 113, 272, 273: Elektryczna pompa powietrza	40
108	Sprężarka AIRmatic	40
109	Jednostka sterująca ESP	25
110	Sygnalizator alarmowy z dodatkową baterią Syrena alarmowa	10
111	Inteligentny moduł serwo dla DIRECT SELECT	30
112	Lewy zespół lampy przedniej Prawy zespół lampy przedniej	7,5
113	Lewy klakson fanfary Prawy klakson fanfary	15
114	do 2008 r.: Przednia jednostka sterująca SAM Obowiązuje dla silnika 272: ME sterująca od 2009 r.: Przednia jednostka sterująca SAM	5
115	Jednostka sterująca ESP	5
116	Elektryczna jednostka sterująca (VGS)	7,5
117	Jednostka sterująca Distronic (DTR)	7,5
118	Obowiązuje dla silnika 272, 273, 276: Jednostka sterująca ME Obowiązuje dla silnika 642: Jednostka sterująca CDI	5
119	Dotyczy silnika 642.870/872: Jednostka sterująca CDI	5
120	do 2008: Obowiązuje dla silnika 113, 272: Jednostka sterująca ME Obowiązuje dla silnika 642: Jednostka sterująca CDI od 2009 r.: Obowiązuje dla silnika 272, 273, 276: Obwód silnika 87 Przekaźnik ME-SFI [ME] Jednostka sterująca Obowiązuje z silnikiem 642: Obwód silnika 87 przekaźnik	10
121	Jednostka grzewcza STH	20
122	Obowiązuje dla silnika 113, 272, 273, 276, 642: Rozrusznik	25
123	Obowiązuje dla silnika wysokoprężnego od 1.9.08: Czujnik kondensacji filtra paliwa z elementem grzejnym	20
124	od 2009 r: Elektrohydrauliczne wspomaganie kierownicy	7,5
125	–	–

	Przekaźniki
A	Przekaźnik stopnia 1 i 2 wycieraczek
B	Wycieraczka WŁ./WYŁ.
C	Obowiązuje dla silnika 642: Dodatkowa pompa obiegowa do chłodzenia oleju przekładniowego Obowiązuje dla silnika 156: Pompa obiegowa płynu chłodzącego silnik
D	Silnik terminalu 87
E	Pompa wtrysku powietrza wtórnego
F	Klakson
G	Sprężarka zawieszenia pneumatycznego
H	Obwód 15
I	Rozrusznik

Przednia skrzynka bezpieczników wstępnych

Mercedes-Benz Klasa R W251 (2005-2013) - schematy bezpieczników i przekaźników

Numer	Opis	Ampery [A]
4	–	–
5	Obowiązuje od 1.7.09: Jednostka sterująca ESP	40
6	Obowiązuje do 30.6.09: Jednostka sterująca ESP	40
6	Obowiązuje od 1.7.09: Elektrohydrauliczne wspomaganie kierownicy	100
7	AAC ze zintegrowanym sterowaniem dodatkowym silnikiem wentylatora	100
8	Bezpiecznik komory silnika i skrzynka przekaźników	150

Skrzynka bezpieczników tablicy rozdzielczej

Skrzynka bezpieczników znajduje się po stronie pasażera na tablicy rozdzielczej, za pokrywą.

Mercedes-Benz Klasa R W251 (2005-2013) - schematy bezpieczników i przekaźników

Numer	Opis	Ampery [A]
10	Elektroniczny sterownik dmuchawy Booster	10
11	Klaster instrumentów	5
12	Automatyczna klimatyzacja [KLA] Jednostka sterująco-obsługowa Komfortowa automatyczna klimatyzacja [KLA] Jednostka sterująco-obsługowa	15
13	Górna jednostka sterująca panelu sterowania Moduł kolumny kierownicy	5
14	Zmieniarka CD (do 2008 r.) Jednostka sterująca EZS	7,5
15	Kompas elektroniczny Jednostka sterująca interfejsu mediów (stan na 2009 r.)	5
16	–	–
17	–	–
18	–	–

Skrzynka bezpieczników przedziału bagażowego

Skrzynka bezpieczników znajduje się w bagażniku (po prawej stronie), pod podłogą bagażnika i jest wygłuszona.

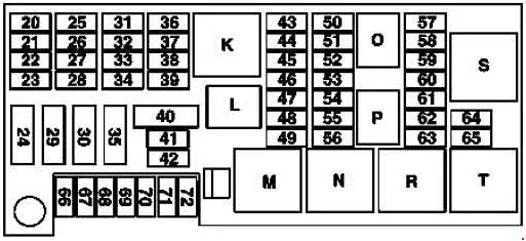

Do 31.05.2006

Mercedes-Benz Klasa R W251 (2005-2013) - schematy bezpieczników i przekaźników

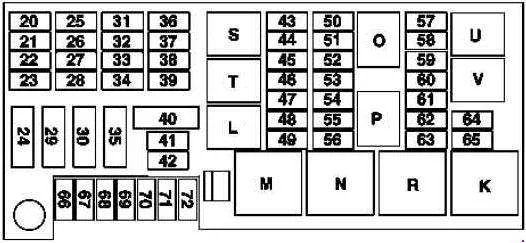

Od 01.06.2006

Numer	Opis	Ampery [A]
20	Filtr przeciwzakłóceniowy anteny radiowej Jednostka sterująca zestawu mikrofonów (do 2008 r.; z wyjątkiem wersji japońskiej) Jednostka sterująca systemu sterowania głosowego (VCS [SBS]) (do 2008 r.; wersja USA)	5
21	Jednostka sterująca RCP [HBF]	5
22	Jednostka sterująca systemu Parktronic (PTS) Stacjonarna nagrzewnica (STH) Odbiornik zdalnego sterowania radiowego (stan na 2009 r.)	5
23	Odtwarzacz DVD (tylny system rozrywki) Kompensator E-net Tylna jednostka sterująca dźwiękiem (do 2008 r.) Przenośny punkt separacji CTEL (do 2008 r.; wersja japońska) Uniwersalna przenośna jednostka sterująca interfejsu CTEL (UPCI [UHI]) (do 2008 r.; Japonia wersja) COMAND jednostka sterująca, wyświetlająca i sterująca (stan na 2009 r.)	10
24	Prawy przedni odwracalny zwijacz napięcia awaryjnego	40
25	do 2008 r.: Radio (z wyjątkiem wersji USA i wersji japońskiej) Jednostka radiowo-nawigacyjna (z wyjątkiem wersji amerykańskiej i japońskiej) Jednostka obsługowa COMAND, wyświetlacz i jednostka sterująca	15
25	od 2009 r: Radio Jednostka radiowo-nawigacyjna COMAND jednostka sterująca, wyświetlająca i sterująca	20
26	Sterownik prawych drzwi przednich	25
27	Przekaźnik komfortu regulacji przedniego fotela pasażera (do 2008 r.) Sterownik regulacji przedniego fotela po stronie pasażera z pamięcią	30
28	Przekaźnik komfortu regulacji fotela kierowcy (do 2008 r.) Sterownik regulacji przedniego fotela po stronie kierowcy, z pamięcią	30
29	Lewy przedni odwracalny zwijacz napięcia awaryjnego	40
30	do 2008 r.: Obowiązuje dla silnika 156: Lewa jednostka sterująca pompy paliwa Prawa jednostka sterująca pompy paliwaod 2009 r.: Jednostka sterująca układu paliwowego	40
31	HS [SIH], wentylacja siedzeń i sterownik ogrzewania kierownicy	10
32	AIRmatic z jednostką sterującą ADS Jednostka sterująca systemu kontroli poziomu tylnej osi	15
33	Bezkluczykowa jednostka sterująca Go	25
34	Sterownik lewych drzwi przednich	25
35	Wzmacniacz do nagłośnienia Wzmacniacz subwoofera (stan na 2009 r.)	30
36	do 2008 roku: Jednostka sterująca systemem połączeń alarmowych	5
36	do 2008 r.: wersja japońska: VICS+ETC punkt separacji napięcia zasilania od 2009 r.: jednostka sterująca systemu połączeń alarmowych	10
37	Moduł zasilania kamery cofania (stan na 01.06.2006 oprócz wersji amerykańskiej i japońskiej) Jednostka sterująca kamery cofania (stan na 01.06.2006, wersja japońska)	5
38	Jednostka sterująca bramki audio (do 2008 r.; wersja japońska) Tuner telewizji cyfrowej Tuner telewizyjny (analogowo/cyfrowy)	10
39	do 2008 roku: Jednostka sterująca SDAR (wersja USA)Jednostka sterująca monitora ciśnienia w oponach (TPM) [RDK] Jednostka sterująca od 2009 r.:Jednostka sterująca monitora ciśnienia w oponach (TPM) [RDK] Jednostka sterująca tunera wysokiej rozdzielczości Jednostka sterująca Digital Audio Broadcasting Zewnętrzna separacja nawigacji punkt (wersja dla Korei Południowej)	7,5
40	do 2008 r: Jednostka sterująca zamykaniem tylnych drzwi	40
40	od 2009 r: Sterownik zamykania drzwi tylnych	30
41	Jednostka sterująca napowietrznego panelu sterowania	25
42	Jednostka sterująca napowietrznego panelu sterowania	25
43	Do 31.05.2006: Silnik wycieraczek tylnej klapy Lewe gniazdo 3. rzędu siedzeń Prawe gniazdo 3. rzędu siedzeń od 2009 r.: Obowiązuje dla silnika 272, 273, 276: Jednostka sterująca układu paliwowego Obowiązuje dla silnika 642.872: Prawa jednostka sterująca układu paliwowego	20
44	Do 31.05.2006: Lewe gniazdo w drugim rzędzie siedzeń Prawe gniazdo w drugim rzędzie siedzeń od 2009 r.: Wersja USA: Przednie gniazdo wewnętrzne Gniazdo 115 V	20
45	do 2008 r.: Skrzynka przyłączeniowa przestrzeni ładunkowej do 31.05.2006 r.: Przednie gniazdo wewnętrzne od 01.06.2006 r.: Lewe gniazdo w 2. rzędzie siedzeń Prawe gniazdo w 2. rzędzie siedzeń od 2009 r.: Prawe gniazdo w 2. rzędzie siedzeń Gniazdo w bagażniku	20
46	Zapalniczka przednia z podświetleniem popielniczki	15
47	od 2009 r.: Obowiązuje dla modernizacji: Podświetlana listwa progowa z lewej strony przedniej Podświetlana listwa progowa z prawej strony	10
48	od 2009: Obowiązuje dla silnika 642.870: Przekaźnik zasilania AdBlue®	5
49	Cewka anteny prawej (do 2008 r.) Ogrzewana szyba tylna	30
50	do 2008 r: Silnik wycieraczki tylnej klapy	10
50	od 2009 r: Silnik wycieraczki tylnej klapy	15
51	Zawór odcinający filtra z węglem aktywnym	5
53	AIRmatic z jednostką sterującą ADS Jednostka sterująca układu kontroli poziomu tylnej osi do 2008 r.: Obowiązuje dla silnika 156: Lewa jednostka sterująca pompy paliwa Prawa jednostka sterująca pompy paliwa od 2009 r.: Obowiązuje dla silnika 272, 273, 276: Jednostka sterująca układu paliwowego Obowiązuje dla silnik 642.872: Prawa jednostka sterująca układu paliwowego	5
54	Przednia jednostka sterująca SAM Jednostka sterująca regulacją zasięgu reflektorów (jednostka bi-ksenonowa)	5
55	Obrotowy włącznik światła Zestaw wskaźników	7,5
56	do 2008 r.: Złącze łącza danych od 2009 r.: Dotyczy silnika 642.870: Jednostka sterująca AdBlue	5
57	do 2008 roku: Pompa paliwa z czujnikiem poziomu paliwa od 2009 roku: Dotyczy silnika 642.870: Pompa paliwa	20
58	Złącze łącza danych Centralna jednostka sterująca bramy	7,5
59	Elektromagnes zagłówka NECK-PRO kierowcy z przodu Elektromagnes zagłówka NECK-PRO pasażera z przodu	7,5
60	do 2008 r.: Oświetlenie schowka z wyłącznikiem Tylna jednostka sterująca SAM Bezpiecznik komory silnika i skrzynka przekaźników Punkt separacji CTEL Punkt separacji napięcia zasilania VICS+ETC (wersja japońska)Sterownik systemu połączeń alarmowych od 2009 r.: Oświetlenie schowka z przełącznikiem Bezpiecznik w komorze silnika i skrzynkę przekaźników Tylna jednostka sterująca SAM) Punkt separacji telefonu komórkowego Punkt separacji zasilania VICS+ETC (wersja japońska) Pompa pneumatyczna siedzenia wielokonturowego Zewnętrzny punkt separacji nawigacji (wersja dla Korei Południowej) Jednostka sterująca systemu połączeń alarmowych Wnętrze tylnego zderzaka Złącze elektryczne monitorowania martwego pola	5
61	Jednostka sterująca systemów bezpieczeństwa Listwa stykowa prawego przedniego siedzenia	10
62	Przełącznik regulacji przedniego fotela pasażera Jednostka sterująca regulatora podparcia lędźwiowego przedniego pasażera	30
63	Przełącznik regulacji fotela kierowcy Jednostka sterująca regulatora podparcia lędźwiowego kierowcy	30
64	–	–
65	–	–
66	od 2009 r: Pompa pneumatyczna z wielokonturowym siedziskiem	30
67	Silnik dmuchawy klimatyzacji z tyłu	25
68	do 2008 r.: Podgrzewane tylne siedzenia od 2009 r.: podgrzewanie siedzeń, wentylacja siedzeń i sterownik podgrzewania kierownicy	25
69	–	30
70	Gniazdo zaczepu przyczepy (13-stykowe) Gniazdo zaczepu przyczepy (7-stykowe) (wersja USA)	20
71	Wersja USA: Punkt separacji sterowania hamulcem elektrycznym	30
72	Gniazdo zaczepu przyczepy (13-stykowe)	15

	Przekaźniki
K	do 31.05.2006: Przekaźnik gniazda 15R, z wyłączeniem zasilania na dzień 01.06.2006: Przekaźnik, gniazda obwodu 15R (z wyłączeniem zasilania) (zasilanie elektrycznej regulacji fotela)
L	Zacisk 30X
M	Podgrzewany przekaźnik tylnej szyby
N	Obwód 15 przekaźnik / zacisk 87FW
O	Przekaźnik pompy paliwa
P	Przekaźnik tylnej wycieraczki
R	Obwód R przekaźnik 15R
S	Rezerwa 1 (zmieniarka) (zasilanie gniazda przedniego)
T	od 01.06.2006: Rezerwa 2 (styk normalnie otwarty) (zasilanie gniazd środkowych i tylnych)
U	od 01.06.2006: Zacisk przekaźnika przyczepy 30
V	od 01.06.2006: Przekaźnik zapasowy 2
