W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mercedesa-Benz GLK z lat: 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015. Mercedes-Benz GLK to kompaktowy SUV wprowadzony na rynek w roku 2008 i produkowany do 2015 roku. Model ten został zastąpiony przez nowszą generację o nazwie GLC. Mercedes-Benz GLK wyróżnia się charakterystycznym, […]
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mercedesa-Benz GLK z lat: 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015.
Mercedes-Benz GLK to kompaktowy SUV wprowadzony na rynek w roku 2008 i produkowany do 2015 roku. Model ten został zastąpiony przez nowszą generację o nazwie GLC.
Mercedes-Benz GLK wyróżnia się charakterystycznym, kanciastym designem, który nawiązuje do stylistyki większego SUV-a, klasy GL. Posiada on wyraźne krawędzie i muskularne proporcje, co nadaje mu męski i solidny wygląd. GLK oferuje również funkcjonalne wnętrze z wysoką jakością materiałów wykończeniowych oraz dobrą przestrzeń dla pasażerów i bagażu.
Pod względem napędu, GLK dostępny jest z różnymi jednostkami napędowymi, w tym benzynowymi i wysokoprężnymi, z możliwością wyboru napędu na cztery koła (4MATIC) dla lepszej trakcji w trudniejszych warunkach drogowych. Model ten oferuje również różne opcje wyposażenia, w tym systemy bezpieczeństwa, zaawansowane funkcje multimedialne i asystentów kierowcy.
Mercedes-Benz GLK cechuje się dobrymi właściwościami jezdnymi, pewnym prowadzeniem i komfortem jazdy. Model ten jest przeznaczony głównie do użytku miejskiego, ale dzięki swojemu napędowi na cztery koła i pewnym możliwościom terenowym, może również poradzić sobie na nieutwardzonych drogach.
Warto zauważyć, że Mercedes-Benz regularnie aktualizuje swoje modele, wprowadzając ulepszenia technologiczne, stylistyczne i mechaniczne. Dlatego też, w przypadku konkretnego rocznika i wersji wyposażenia, mogą występować pewne różnice.
Modele:
GLK 200, GLK 220 CDI, GLK 250, GLK 280, GLK 320, GLK 350 4MATIC.
Lokalizacja

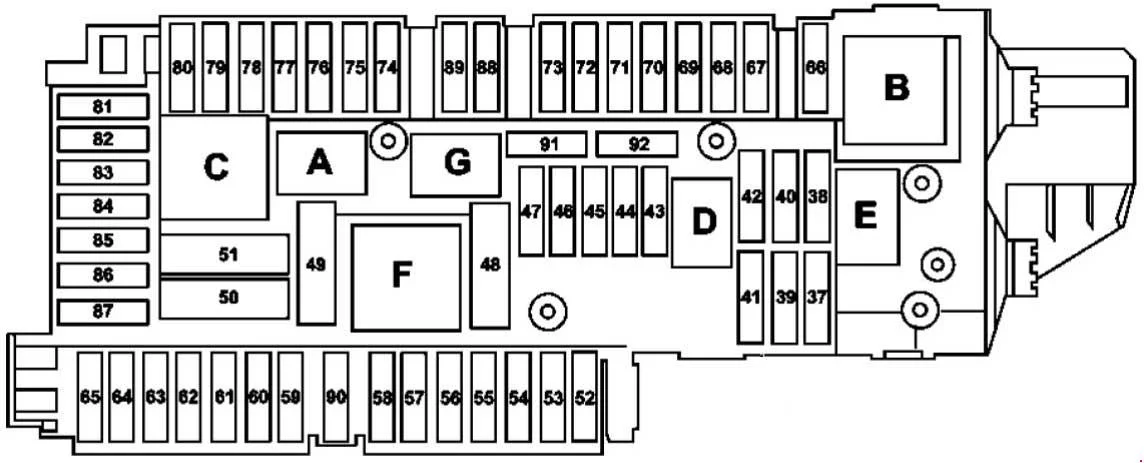

Skrzynka bezpieczników i przekaźników w bagażniku
| Numer |
Opis |
Ampery [A] |
| 37 | Fotel kierowcy Elektromagnes zagłówka NECK-PRO (Y24 / 12)
Elektrozawór zagłówka przedniego fotela pasażera NECK-PRO (Y24 / 13) |
5 |
| 38 | Obowiązuje dla modelu 204.2 / 9:
Podłączony przez przekaźnik wycieraczki pokrywy bagażnika (N10 / 2kE): Silnik wycieraczki tylnej klapy (M6 / 4) |
15 |
| 39 | Obowiązuje z wyjątkiem pojazdów w Wielkiej Brytanii do 31.5.09:
Sterownik lewych tylnych drzwi (N69 / 3). |
30 |
| 40 | Zapasowy | – |
| 41 | Obowiązuje do 31.3.10:
Sterownik prawych drzwi tylnych (N69 / 4); Obowiązuje od 1.4.10 Sterownik prawych drzwi przednich (N69 / 2). |
30 |
| 42 | Obowiązuje dla silnika benzynowego lub silnika 642 od 1.12.09 lub silnika 651 od 1.6.09:
Jednostka sterująca pompy paliwa (N118); Obowiązuje dla silnika 646 lub silnika 642 do 30.11.09 lub silnika 651 do 31.5.09: Podłączone przez pompę paliwową (N10 / 2kD): Pompa paliwowa (М3). |
20 |
| 43 | Obowiązuje od 1.6.09 z kodem (581) Komfortowa klimatyzacja automatyczna:
Silnik dmuchawy tylnej (M2 / 1). |
7.5 |
| 44 | Obowiązuje dla modelu 204.0 / 9 z kodem (494) Wersja USA lub z kodem (460) Wersja kanadyjska i bez kodu (275)
Pakiet pamięci (fotel kierowcy, kolumna kierownicy, lusterka): Grupa przełączników, ustawienie prawego przedniego siedzenia (S23); Obowiązuje bez kodu (494) Wersja USA i bez kodu (460) Wersja kanadyjska i bez kodu (275) Pakiet pamięci (fotel kierowcy, kolumna kierownicy, lusterka): Przedni fotel pasażera Przełącznik częściowo elektrycznej regulacji siedzenia (S23 / 1). |
30 |
| 45 | Obowiązuje dla modelu 204.0 / 9 z kodem (494) wersja USA lub z kodem (460) wersja kanadyjska i bez kodu (275) Pakiet pamięci (fotel kierowcy, kolumna kierownicy, lusterka): • Grupa przełączników regulacji lewego przedniego siedzenia (S22); Ważne bez kodu (494) Wersja USA i bez kodu (460) Wersja kanadyjska i bez kodu (275) Pakiet pamięci (fotel kierowcy, kolumna kierownicy, lusterka): • Przełącznik częściowo elektrycznej regulacji siedzenia kierowcy (S22 / 1). |
30 |
| 46 | Wzmacniacz antenowy do anteny FM tylnej szyby (A2 / 19) Obowiązuje do 31.5.10 z kodem (551) System alarmowy przeciwkradzieżowy (ATA [EDW]) i od 1.6.10 z kodem (551) System alarmowy przeciwkradzieżowy (ATA [EDW] ]) i bez kodu (494) Wersja USA: |
7.5 |
| 47 | Zapasowy | – |
| 48 | Zapasowy | – |
| 49 | Przełączane przez przekaźnik ogrzewania tylnej szyby (N10 / 2kC): • Ogrzewanie tylnej szyby (R1). |
40 |
| 50 | Obowiązuje dla kodu (299) PRE-SAFE: • Prawy przedni odwracalny zwijacz napięcia awaryjnego (A76 / 1). |
50 |
| 51 | Obowiązuje dla kodu (299) PRE-SAFE: • Lewy przedni odwracalny zwijacz napięcia awaryjnego (A76) |
50 |
| 52 | Zapasowy | – |
| 53 | Obowiązuje do 31.5.09 z kodem (550) Zaczep przyczepy: • Jednostka sterująca rozpoznawania przyczepy (N28 / 1); Obowiązuje od 1.6.09 z kodem (550) Zaczep przyczepy: • Jednostka sterująca rozpoznawania przyczepy (N28 / 1). |
15 |
| 54 | Obowiązuje do 31.5.09 z kodem (550) Zaczep przyczepy: • Jednostka sterująca rozpoznawania przyczepy (N28 / 1); Obowiązuje od 1.6.09 z kodem (550) Zaczep przyczepy: • Jednostka sterująca rozpoznawania przyczepy (N28 / 1); Obowiązuje dla model 204.075 / 077/275/277: • Grupa przełączników podparcia lędźwiowego fotela kierowcy i podparcia bocznego (S109 / 4); • Grupa przełączników podparcia lędźwiowego fotela pasażera i bocznych podpór (S109 / 5); • Blok zaworów AMG przedniego fotela pasażera ( Y109 / 3); • Fotel kierowcy blok zaworów AMG (Y109 / 2). |
7.5 |
| 55 | Zapasowy | – |
| 56 | Obowiązuje do 31.5.09 z kodem (550) Zaczep przyczepy: • Jednostka sterująca rozpoznawania przyczepy (N28 / 1); Obowiązuje od 1.6.09 z kodem (550) Zaczep przyczepy: • Gniazdo przyczepy (X58). |
15 |
| 57 | Obowiązuje do 31.5.09 z kodem (550) Zaczep przyczepy: • Jednostka sterująca rozpoznawania przyczepy (N28 / 1); Obowiązuje od 1.6.09 z kodem (550) Zaczep przyczepy: • Jednostka sterująca rozpoznawania przyczepy (N28 / 1). |
20 |
| 58 | Obowiązuje dla kodu (550) Zaczep przyczepy: • Jednostka sterująca rozpoznawania przyczepy (N28 / 1). |
20 |
| 59 | Obowiązuje dla kodu (220) Parktronic: • Jednostka sterująca systemu parkowania (N62). |
7.5 |
| 60 | Obowiązuje dla kodu (409) Lewe / prawe przednie wielokonturowe siedzenia: • Wielokonturowa pompa pneumatyczna siedzenia (M40). |
7.5 |
| 61 | Obowiązuje dla modelu 204 2/9 z klapą tylną EASY-PACK o kodzie (890): • Jednostka sterująca klapa bagażnika (N121 / 1). |
40 |
| 62 | Obowiązuje od 1.06.09 z kodem (275) Pakiet pamięci (fotel kierowcy, kolumna kierownicy, lusterka): • Jednostka sterująca fotela kierowcy (N32 / 1). |
30 |
| 63 | Obowiązuje od 1.06.09 z kodem (242) Elektrycznie regulowany przedni fotel pasażera z pamięcią: • Sterownik przedniego siedzenia pasażera (N32 / 2). |
30 |
| 64 | Obowiązuje dla modelu 204.0 / 9 z kodem (U80) Gniazdo zasilania 115 V w przestrzeni ładunkowej: • Jednostka sterująca przetwornikiem DC / AC (N24 / 3). |
25 |
| 65 | Obowiązuje od 1.06.09 z modelem 204.0 / 2 z kodem (483) Pakiet ADVANCED AGILITY: • Jednostka sterująca adaptacyjnym systemem tłumienia (N51 / 5). |
15 |
| 66 | Zapasowy | – |
| 67 | Obowiązuje dla systemu dźwiękowego o kodzie (810): • Jednostka sterująca wzmacniaczem systemu dźwiękowego (N40 / 3). |
30 |
| 68 | Zapasowy | – |
| 69 | Obowiązuje dla modelu 204.9 z kodem (810) System dźwiękowy: • Wzmacniacz tylnych głośników basowych (N40 / 9). |
20 |
| 70 | Obowiązuje dla modelu 204.0 / 9 z kodem (470)
System monitorowania ciśnienia w oponach (standard): Firma Schrader lub kod (475) Monitor ciśnienia w oponach (Premium) Firma Schrader: |
5 |
| 71 | Obowiązuje dla kodu (301) zestaw popielniczki / zestaw dla palących: • Przednia zapalniczka z podświetleniem popielniczki (R3) Obowiązuje bez kodu (301) Pakiet popielniczki / pakiet dla palących: • Gniazdo zasilania z przodu pojazdu (X58 / 17) |
15 |
| 72 | Dotyczy modelu 204.2: • Skrzynka połączeniowa przestrzeni ładunkowej (X58 / 4)Dotyczy modelu 204.0/ 9 z kodem (U80):Gniazdo zasilania 115 V w przestrzeni ładunkowej: • Gniazdo 115 V (X58 / 34) |
15 |
| 73 | Obowiązuje od 1.6.09 • Złącze diagnostyczne (X1114); Obowiązuje dla nagrzewnicy stacjonarnej o kodzie (228): • Odbiornik zdalnego sterowania nagrzewnicy stacjonarnej (A6 / 1). |
7.5 |
| 74 | Obowiązuje dla kodu (889) Keyless Go: • Jednostka sterująca KEYLESS-GO (N69 / 5). |
15 |
| 75 | Obowiązuje dla kodu (228) nagrzewnica stacjonarna: • Stacjonarna nagrzewnica (A6). |
20 |
| 76 | Wewnętrzne gniazdo zasilania pojazdu (X58 / 1) | 15 |
| 77 | Obowiązuje dla modelu 204.0 / 9 z kodem (494) Wersja USA: • Jednostka sterująca systemu wykrywania masy (WSS) (N110). |
7.5 |
| 78 | Zapasowy | – |
| 79 | Zapasowy | – |
| 80 | Zapasowy | – |
| 81 | Obowiązuje dla kodu (518) Interfejs multimedialny: • Jednostka sterująca interfejsem multimedialnym (N125 / 1). |
5 |
| 82 | Obowiązuje dla kodu (228) Nagrzewnica stacjonarna lub kod (386) Telefon komórkowy: • Kompensator systemu telefonii komórkowej UMTS (A28 / 13); Obowiązuje do 31.5.09 z kodem (498) Wersja japońska: • Jednostka sterująca tunerem TV (N143); Ważne od 1.6.09 z kodem (498) Wersja japońska: • Tuner telewizji cyfrowej (A90 / 3). |
57.5
7.5 |
| 83 | Obowiązuje dla kodu (498) Wersja japońska: • Elektroniczna jednostka sterująca poborem opłat (A50 / 3); Obowiązuje dla modelu 204.0 / 9 z kodem (359) System wzywania pomocy TELE AID: • Jednostka sterująca systemem połączeń alarmowych (N123 / 4); Obowiązuje dla model 204.9 od 1.12.10 z kodem (218) Kamera cofania: • Kamera cofania (B84 / 3). |
7.5 |
| 84 | Obowiązuje do 31.5.09 i od 1.6.10 z modelem 204.0 / 9 z kodem (536) Radio satelitarne SIRIUS: • Jednostka sterująca satelitarnym cyfrowym radiem audio (SOAR) (N87 / 5); Obowiązuje od 1.6.09 i do 31.5.10 z modelem 204.0 / 9 z kodem (536) Radio satelitarne SIRIUS: • Jednostka sterująca SDAR / tuner wysokiej rozdzielczości (N87 / 8);Dotyczy kodu (537) Radio cyfrowe• Jednostka sterująca nadawaniem dźwięku cyfrowego (N87 / 3)Ważne dla kodu (218) Kamera cofania bez kodu (498) Wersja japońska: • Moduł zasilania kamery cofania (N66 / 10); Obowiązuje dla kodu (218) Kamera cofania i kod (498) Wersja japońska: • Jednostka sterująca kamery cofania (N66 / 2). |
7.5 |
| 85 | Obowiązuje do 31.5.09 z kodem (498) Wersja japońska: • Jednostka sterująca tunerem TV (N143); Obowiązuje od 1.6.09 z kodem (498) Wersja japońska: • Tuner telewizji cyfrowej (A90 / 3). |
7.5 |
| 86 | Obowiązuje dla modelu 204.9 z kodem (864) System rozrywki z tyłu: • Odtwarzacz DVD (A40 / 4). |
7.5 |
| 87 | Obowiązuje dla modelu 204.0 / 9 z kodem (359) System wzywania pomocy TELE AID: • Jednostka sterująca systemem wzywania pomocy (N123 / 4). |
7.5 |
| 88 | Obowiązuje od 1.6.09 • Zapasowe |
– |
| 89 | Obowiązuje od 1.6.09 z kodem (550) Zaczep przyczepy: • Jednostka sterująca rozpoznawania przyczepy (N28 / 1); Obowiązuje od 1.6.09 z silnikiem 156: • Przekaźnik silnika wentylatora chłodnicy oleju (K25). |
20 |
| 90 | Obowiązuje od 1.6.09 • Zapasowe |
– |
| 91 | Obowiązuje dla modelu 204.0 / 9 z kodem (U80) Gniazdo zasilania 115 V w przestrzeni ładunkowej: • Jednostka sterująca przetwornikiem DC / AC (N24 / 3). |
25 |
| 92 | Obowiązuje od 1.6.09 • Zapasowe. |
– |

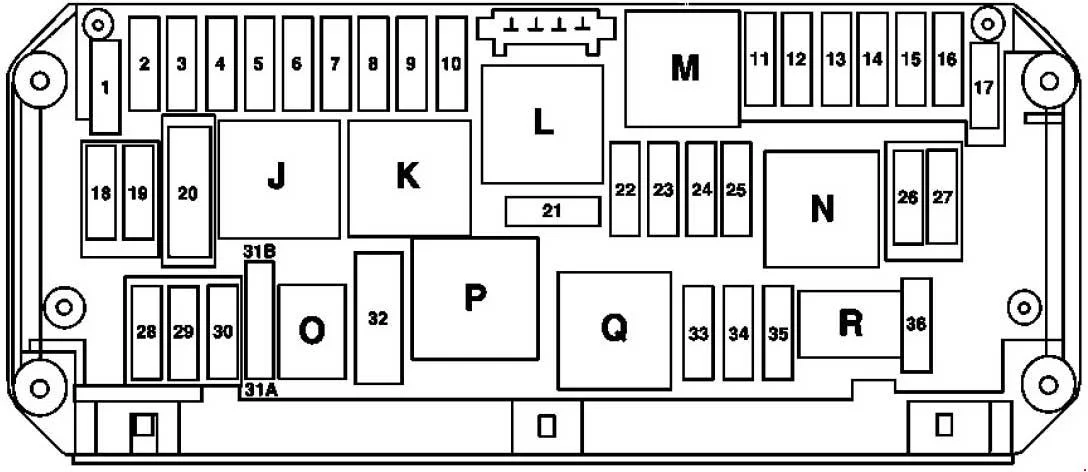

Skrzynka bezpieczników i przekaźników po lewej stronie silnika (1-36)
| Numer |
Opis |
Ampery [A] |
| 1 | Elektroniczna jednostka sterująca programem stabilności (N30 / 4) | 25 |
| 2 | Sterownik lewych drzwi przednich (N69 / 1) | 30 |
| 3 | Jednostka sterująca prawymi drzwiami (N69 / 2) | 30 |
| 4 | Obowiązuje dla silników 271.272 do 31.8.08:
Sterownik pompy paliwa (N118); Dotyczy silników 156 do 31.8.08: Lewy sterownik pompy paliwa (N118/3); Prawy sterownik pompy paliwa (N118/4). |
7.5 |
| Obowiązuje dla silnika wysokoprężnego od 1.9.08:
Czujnik kondensacji filtra paliwa z elementem grzejnym (B76 / 1). |
20 | |
| 5 | Zestaw wskaźników (A1) Obowiązuje od 1.6.10:
Wyłącznik świateł zewnętrznych (S1). |
7.5 |
| 6 | Dotyczy silnika Diesla:
Jednostka sterująca ME-SFI [ME] (N3/10); Dotyczy silnika benzynowego: Jednostka sterująca CDI (N3 / 9). |
10 |
| 7 | Zabezpieczone przez przekaźnik zacisku 50;
Rozrusznik (N10 / 1kM): Rozrusznik (M1). |
20 |
| 8 | Dodatkowa jednostka sterująca systemu przytrzymującego (N2 / 10) | 7.5 |
| 9 | Gniazdo schowka na rękawiczki (X58 / 31) | 15 |
| 10 | Silnik wycieraczek (M6 / 1) | 30 |
| 11 | Obowiązuje dla kodu (523):
Radio It / IB Audio 20 lub kodu (510) Audio 20 w zestawie. Zmieniarka CD lub kod (525) Radio MB Audio 50 APS lub kod (511) Audio 50 APS zaw. Zmieniarka DVD lub kod (527) COMAND APS z pojedynczym napędem DVD (z nawigacją) lub kod (512) COMAND APS w zestawie; Zmieniarka DVD lub od 1.6.09 z kodem (528) COMAND zaw. Zmieniarka DVD Wyświetlacz Audio / COMAND (A40 / 8) Panel sterowania Audio / COMAND (A40 / 9). |
7.5 |
| 12 | Automatyczna jednostka sterująca i sterująca klimatyzacją (N22 / 7)
Obowiązuje dla kodu (220) PARKTRONIC lub kod (483) Pakiet lub kod ADVANCED AGILITY (540) Roleta przeciwsłoneczna lub kod (873) Ogrzewanie lewego i prawego przedniego siedzenia lub kod (B03 ) Funkcja ECO start / stop lub kod (430) Pakiet Offroad: Górny panel sterowania (N72 / 1). |
7.5 |
| 13 | Jednostka sterująca modułu kolumny kierownicy (N80) | 7.5 |
| 14 | Elektroniczna jednostka sterująca stabilnością Proqram (N30 / 4) | 7.5 |
| 15 | Dodatkowa jednostka sterująca systemu przytrzymującego (N2 / 10) | 7.5 |
| 16 | Obowiązuje dla kodu (386) Telefon komórkowy:
Złącze elektryczne telefonu komórkowego (X39 / 37); Dotyczy transmisji 722: Elektroniczna jednostka sterująca modułu dźwigni zmiany biegów (N15 / 5); Dotyczy kodu (B03) Funkcja ECO start / stop Podłączona przez przekaźnik rezerwy (N10 / 1kQ): Elektryczna pompa oleju przekładniowego (M42). |
5 |
| 17 | Obowiązuje dla kodu (413) Panoramiczny szklany dach z górnym przesuwanym szyberdachem:
Moduł sterujący panoramicznym dachem przesuwnym (A98); Obowiązuje dla modelu 204.0 / 2 z kodem (414) Elektrycznie szklany dach uchylno-przesuwny: Górny panel sterowania (N70). |
30 |
| 18 | Obowiązuje do 30.11.09:
Wyłącznik świateł zewnętrznych (S1). |
7.5 |
| 19 | Elektryczna jednostka sterująca blokadą kierownicy (N26 / 5);
Elektroniczna jednostka sterująca blokadą zapłonu (N73). |
20 |
| 20 | Elektroniczna jednostka sterująca programem stabilności (N30 / 4) | 40 |
| 21 | Wyłącznik świateł stopu (S9 / 1);
Włącznik świateł w schowku na rękawiczki (S17 / 9); Obowiązuje dla kodu (U18) Automatyczne rozpoznawanie fotelika dziecięcego (ACSR): Rozpoznawanie zajętości przedniego siedzenia pasażera i ACSR (B48); Obowiązuje bez kodu (494) Wersja USA i bez kodu (U18) Automatyczne rozpoznawanie fotelika dziecięcego (ACSR [AKSE]): Rozpoznawanie zajętości przedniego siedzenia pasażera (B41 / 1). |
7.5 |
| 22 | Silnik wentylatora silnika spalinowego i klimatyzacja ze zintegrowanym sterowaniem (M4 / 7);
Dotyczy silnika 271: Dotyczy silnika 272 z kodem (494) Wersja USA: Tuleja złącza zacisku 87M2e (Z7 / 36) Obowiązuje dla silnika 272 bez kodu (494) Wersja USA: Zawór sterujący przedmuchu (Y58 / 1) Dotyczy silnika 642: Jednostka sterująca CDI (N3 / 9) Element grzejny przewodu odpowietrzającego (R39 / 1) Dotyczy silnika 646: Jednostka sterująca CDI (N3 / 9) Tuleja łącząca zacisku 87 (Z7 / 5) |
15 |
| 23 | Dotyczy silnika wysokoprężnego:
Tylna jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnika (N10 / 2) Jednostka sterująca CDI (N3 / 9) Tuleja złącza zacisku 87 (Z7 / 5) Dotyczy silnika 271: Obwód 87 M1e tuleja złącza (Z7 / 35) Dotyczy silnika 272: Obwód 87 tulei złącza M1i (Z7 / 38) |
20 |
| 24 | Dotyczy silnika 272:Obwód 87 tulei złącza M1e (Z7 / 35);Dotyczy silnika wysokoprężnego:Tuleja złącza zacisku 87 (Z7 / 5)Dotyczy silnika 646: Jednostka sterująca CDI (N3 / 9) |
15 |
| 25 | Obowiązuje dla silników 271, 272:
Jednostka sterująca ME-SFI [ME] (N3 / 10); Dotyczy silnika wysokoprężnego: Czujnik tlenu przed katalizatorem (G3 / 2). |
15 |
| 26 | Obowiązuje dla kodu (510) Audio 20 ze zmieniarką CD lub z kodem (523) Radio MB Audio 20:
Radio (A2); Dotyczy kodu (525) Radio MB Audio 50 APS lub kod (511) Audio 50 APS w zestawie. Zmieniarka DVD: Radio z systemem autopilota (A2 / 56); Obowiązuje dla kodu (527) COMAND APS z pojedynczym napędem DVD (z nawigacją) lub kodu (512) COMAND APS w zestawie. Zmieniarka DVD lub od 1.6.09 z kodem (528) COMAND zaw. Zmieniarka DVD Sterownik COMAND (A40 / 3). |
20 |
| 27 | Elektryczna jednostka sterująca blokadą kierownicy (N26 / 5);
Elektroniczna jednostka sterująca blokadą zapłonu (N73); Dotyczy silnika wysokoprężnego: Jednostka sterująca CDI (N3 / 9); Dotyczy silnika benzynowego: Jednostka sterująca ME-SFI [ME] (N3 / 10). |
7.5 |
| 28 | Zestaw wskaźników (A1) | 7.5 |
| 29 | Obowiązuje dla kodu (614):
Reflektor bi-ksenonowy lub kod (618) Reflektor bi-ksenonowy lub kod (615); Reflektor bi-ksenonowy lub kod (616); Zespół reflektora biksenonowego ze zintegrowanym asymetrycznym podświetleniem krzywej lub kod (621); Inteligentne światło System (ruch lewostronny) lub kod (622); Inteligentny system oświetlenia (ruch prawostronny): Zespół prawego przedniego światła (E2); Obowiązuje bez kodu (614): Reflektor bi-ksenonowy i bez kodu (618); Bi-ksenon Reflektor i bez kodu (615); Zespół reflektora bi-ksenonowego i bez kodu (616); Reflektor bi-ksenonowy ze zintegrowanym asymetrycznym oświetleniem krzywej i bez kodu (621); Inteligentny system oświetlenia (ruch lewostronny) i bez kodu (622); Inteligentny System oświetlenia (ruch prawostronny): Zespół prawego przedniego światła (E2). |
10 |
| 30 | Obowiązuje dla kodu (614):
Reflektor bi-ksenonowy lub kod (618); Reflektor bi-ksenonowy lub kod (615); Reflektor bi-ksenonowy lub kod (616); Zespół reflektora biksenonowego ze zintegrowanym asymetrycznym podświetleniem krzywej lub kod (621); Inteligentny system oświetlenia (ruch lewostronny) lub kod (622); Inteligentny system oświetlenia (ruch prawostronny): Zespół lewego przedniego światła (E1); Obowiązuje bez kodu (614) Zespół reflektora bi-ksenonowego i bez kodu (618); Bi-ksenon Reflektor bez kodu (615); Zespół reflektora bi-ksenonowego i bez kodu (616); Reflektor bi-ksenonowy ze zintegrowanym asymetrycznym oświetleniem krzywej i bez kodu (621); Inteligentny system oświetlenia (ruch lewostronny) i bez kodu (622); Inteligentny System świateł ( ruch prawostronny):; Zespół lewego przedniego światła (E1); Obowiązuje dla silnika 642: Złącze elektryczne wiązki wewnętrznej i wiązki przewodów silnika (X26). |
10 |
| 31 A | Podłączane przez przekaźnik klaksonu (N10 / 1 kO):
Lewy klakson (H2); Prawy klakson (H2 / 1). |
15 |
| 31B | Podłączane przez przekaźnik klaksonu (N10 / 1 kO):
Lewy klakson (H2); Prawy klakson (H2 / 1). |
15 |
| 32 | Obowiązuje dla silnika 272:
Podłączony przez przekaźnik wtórnego wtrysku powietrza (N10 / 1 kP); Elektryczna pompa powietrza (M33). |
40 |
| 32 | Obowiązuje dla silnika 272:
Podłączony przez przekaźnik wtórnego wtrysku powietrza (N10 / 1 kP): Elektryczna pompa powietrza (M33) |
40 |
| 33 | Dotyczy transmisji 722.6:
Elektroniczna jednostka sterująca przekładnią (N15 / 3) Dotyczy transmisji 722.9: W pełni zintegrowana jednostka sterująca sterowaniem przekładnią (Y3 / 8) |
10 |
| 34 | Obowiązuje dla silnika 271. 272 od 1.9.08:
Sterownik pompy paliwa (N118) Obowiązuje dla silnika 156 od 1.9.08: Lewy sterownik pompy paliwa (N118 / 3) Prawy sterownik pompy paliwa (N118 / 4) |
7.5 |
| 35 | Zapasowy | – |
| 36 | Zapasowy |
