W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mercedes-Benz GLC X253 i C253 z lat: 2015, 2016, 2017, 2018, 2019. Mercedes-Benz GLC X253 i C253 to modele należące do klasy kompaktowych SUV-ów, które zostały wprowadzone na rynek w roku 2015 i są produkowane do dzisiaj. Mercedes-Benz GLC X253 to pięciodrzwiowy SUV […]
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mercedes-Benz GLC X253 i C253 z lat: 2015, 2016, 2017, 2018, 2019.
Mercedes-Benz GLC X253 i C253 to modele należące do klasy kompaktowych SUV-ów, które zostały wprowadzone na rynek w roku 2015 i są produkowane do dzisiaj.
Mercedes-Benz GLC X253 to pięciodrzwiowy SUV o charakterystycznym designie, który łączy elegancję z sportowym wyglądem. Model ten oferuje przestronne wnętrze z wysokiej jakości materiałami wykończeniowymi oraz zaawansowane technologie i systemy bezpieczeństwa. GLC X253 oferuje również wiele opcji wyposażenia, w tym systemy napędu na cztery koła oraz różne jednostki napędowe, zarówno benzynowe, jak i wysokoprężne.
Mercedes-Benz C253 to czterodrzwiowe coupe oparte na tej samej platformie co GLC X253. Posiada on dynamiczną sylwetkę, bardziej sportowy charakter i mniejszą ilość przestrzeni pasażerskiej w porównaniu do modelu SUV. C253 oferuje wyrafinowane wnętrze z luksusowymi materiałami wykończeniowymi i zaawansowanymi systemami rozrywki i bezpieczeństwa. Podobnie jak GLC, C253 dostępne jest z różnymi jednostkami napędowymi oraz opcjonalnym napędem na cztery koła.
Oba modele, GLC X253 i C253, oferują płynną jazdę, komfortowe zawieszenie, zaawansowane technologie i charakterystyczną stylistykę marki Mercedes-Benz. Są one adresowane do osób poszukujących kompaktowego SUV-a lub coupe o wysokiej jakości wykończeniu, nowoczesnym designie i zaawansowanych funkcjach.
Warto zaznaczyć, że Mercedes-Benz regularnie aktualizuje swoje modele, wprowadzając ulepszenia technologiczne, stylistyczne i mechaniczne. Dlatego też, w przypadku konkretnego rocznika i wersji wyposażenia, mogą występować pewne różnice.

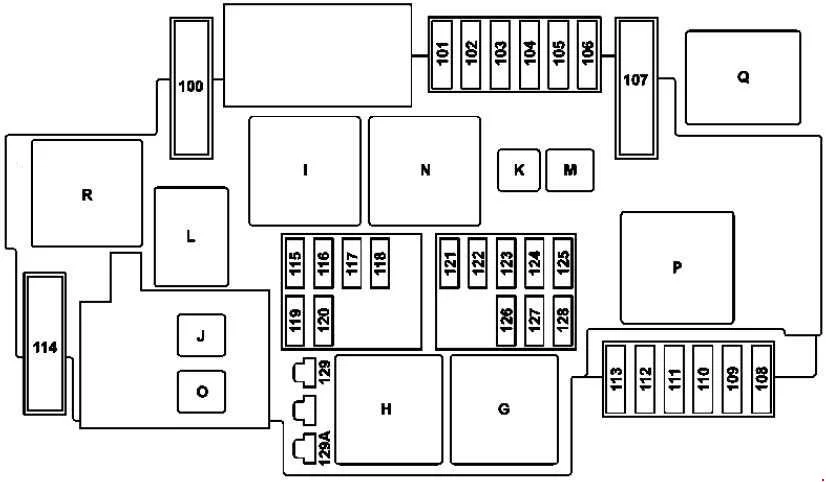

Skrzynka bezpieczników w komorze silnika
Skrzynka bezpieczników znajduje się w komorze silnika (po lewej stronie), pod pokrywą.
| Numer | Opis | Ampery [A] |
|---|---|---|
| 100 | Hybrydowy: pompa próżniowa | 40 |
| 101 | Tuleja łącząca, obwód 87/2 | 15 |
| 102 | Tuleja przyłączeniowa, obwód 87/1 | 20 |
| 103 | Tuleja przyłączeniowa, obwód 87/4 | 15 |
| 104 | Tuleja łącząca, obwód 87/3 | 15 |
| 105 | Obowiązuje dla skrzyni biegów 722.9 (z wyjątkiem 722.930): Jednostka sterująca pomocniczej pompy olejowej płynu do automatycznej skrzyni biegów | 15 |
| 106 | Zapasowy | – |
| 107 | Obowiązuje z silnikiem 274.9: Elektryczna pompa płynu chłodzącego | 60 |
| 108 | Statyczny reflektor LED: Prawa przednia lampa LED Wysokowydajna dioda LED, Dynamiczna lampa czołowa LED: Lewa lampa przednia Prawa przednia jednostka lampy |
20 |
| 109 | Silnik wycieraczek | 30 |
| 110 | Statyczny reflektor LED: Lewy zespół lampy przedniej Wysokowydajny reflektor LED, Reflektor dynamiczny LED: Lewy zespół lampy przedniej Prawy zespół lampy przedniej |
20 |
| 111 | Rozrusznik | 30 |
| 112 | Hybrydowy: czujnik pedału przyspieszenia | 15 |
| 113 | Zapasowy | – |
| 114 | Sprężarka AIR BODY CONTROL | 40 |
| 115 | Lewy i prawy klakson | 15 |
| 116 | Zapasowy | – |
| 117 | Zapasowy | – |
| 118 | Hybrydowy: Elektroniczna jednostka sterująca programu stabilności | 5 |
| 119 | Obwód 87 C2 tuleja złącza | 15 |
| 120 | Obwód 87 C1 tuleja złącza | 5 |
| 121 | Elektroniczna jednostka sterująca programu stabilności | 5 |
| 122 | Przekaźnik CPC | 5 |
| 123 | Zapasowy | – |
| 124 | Zapasowy | – |
| 125 | Przednia jednostka sterująca SAM | 5 |
| 126 | Jednostka sterująca układu napędowego Obowiązuje dla silnika wysokoprężnego: Jednostka sterująca CDI Obowiązuje dla silnika benzynowego: Jednostka sterująca ME-SFI |
5 |
| 127 | Hybrydowy: ogranicznik spadku napięcia | 5 |
| 128 | Lewy zespół lampy przedniej i przełącznik świateł zewnętrznych | 5 |
| 129 | Hybrydowy: obwód rozrusznika 50 przekaźnik | 30 |
| 129A | Hybrydowy: obwód rozrusznika 50 przekaźnik | 30 |
| Przekaźnik | ||
| G | Obwód komory silnika 15 przekaźnik | |
| H | Przekaźnik obwodu rozrusznika 50 | |
| I | Hybrydowy: Przekaźnik pompy próżniowej (+) | |
| J | Przekaźnik CPC | |
| K | Dotyczy skrzyni biegów 722.9 (z wyjątkiem 722.930): Przekaźnik pompy oleju | |
| L | Przekaźnik klaksonowy | |
| M | Przekaźnik podgrzewacza pozycji parkowania wycieraczek | |
| N | Obwód 87M przekaźnik | |
| O | Hybrydowy: obwód rozrusznika 15 przekaźnik | |
| P | Obowiązuje z silnikiem 274.9: Przekaźnik pompy płynu chłodzącego | |
| Q | Hybrydowy: Przekaźnik pompy próżniowej (-) | |
| R | AIR BODY CONTROL przekaźnik |

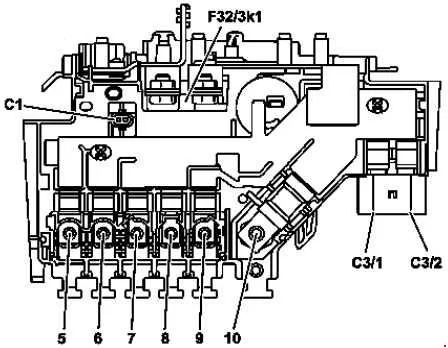

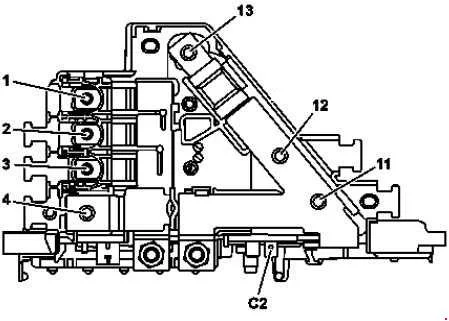

Skrzynka bezpieczników wstępnych silnika
Wersja 1
Wersja 2
| Numer | Opis | Ampery [A] |
|---|---|---|
| 1 | Zapasowy | – |
| 2 | Dotyczy silnika wysokoprężnego: Stopień wyjściowy jarzenia | 100 |
| 3 | Bezpiecznik silnika i moduł przekaźnika | 60 |
| 4 | Podłączenie akumulatora pokładowej instalacji elektrycznej | – |
| 5 | Bezpiecznik silnika i moduł przekaźnika | 150 |
| 6 | Lewy bezpiecznik i moduł przekaźnika | 125 |
| 7 | Silnik wentylatora (600 W / 850 W) | 80 |
| 8 | Sterownik elektrycznego wspomagania kierownicy | 125 |
| 9 | Silnik wentylatora (1000 W) | 150 |
| 10 | Skrzynka bezpieczników wewnętrznych pojazdu | 200 |
| 11 | Zapasowy | – |
| 12 | Hybrydowy: Jednostka sterująca elektroniki mocy Z silnikiem 651.9 i wersją USA: Jednostka sterująca grzałką z katalizatorem |
– |
| 13 | Alternator | 400 |
| C1 | Hybrydowy: przekaźnik odsprzęgający | – |
| C2 | Hybrydowy: obwód 31 | – |
| C3/1 | Elektroniczna jednostka sterująca programu stabilności | 40 |
| C3/2 | Elektroniczna jednostka sterująca programu stabilności | 60 |

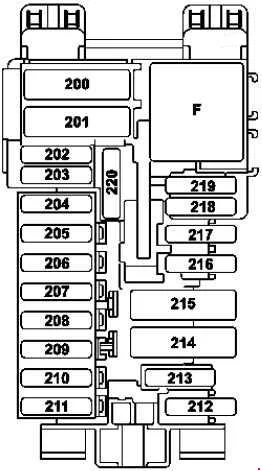

Skrzynka bezpieczników tablicy rozdzielczej
Skrzynka bezpieczników znajduje się na krawędzi deski rozdzielczej po stronie kierowcy, za pokrywą.
| Numer | Opis | Ampery [A] |
|---|---|---|
| 200 | Przednia jednostka sterująca SAM | 50 |
| 201 | Przednia jednostka sterująca SAM | 40 |
| 202 | Syrena alarmowa | 5 |
| 203 | Obowiązuje z skrzynią biegów 716: Jednostka sterująca elektryczną blokadą kierownicy | 20 |
| 204 | Złącze diagnostyczne | 5 |
| 205 | Elektroniczna jednostka sterująca stacyjką | 7,5 |
| 206 | Zegar analogowy | 5 |
| 207 | Jednostka sterująca klimatyzacją | 15 |
| 208 | Klaster instrumentów | 7,5 |
| 209 | Jednostka sterująca klimatyzacji
Górna jednostka sterująca panelu sterowania |
5 |
| 210 | Jednostka sterująca modułu rury kolumny kierownicy | 10 |
| 211 | Zapasowy | 25 |
| 212 | Zapasowy | 5 |
| 213 | Elektroniczna jednostka sterująca programu stabilności | 5 |
| 214 | Zapasowy | 30 |
| 215 | Zapasowy | – |
| 216 | Lampka w schowku na rękawiczki | 7,5 |
| 217 | Wersja japońska: Dedykowana jednostka sterująca komunikacji krótkiego zasięgu | 5 |
| 218 | Jednostka sterująca uzupełniającego systemu przytrzymującego | 7,5 |
| 219 | Jednostka sterująca systemu pomiaru masy (WSS) | 5 |
| 220 | Zapasowy | – |
| Przekaźnik | ||
| F | Przekaźnik obwodu 15R |

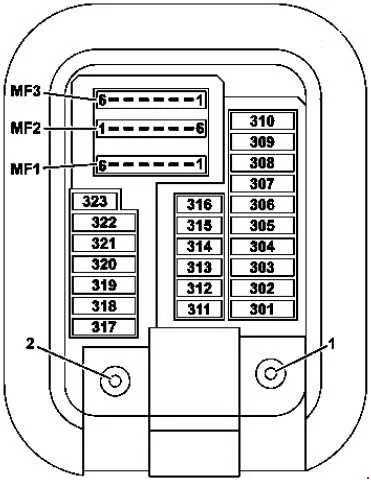

Skrzynka bezpieczników w przestrzeni na nogi pasażera z przodu
| Numer | Opis | Ampery [A] |
|---|---|---|
| 301 | Hybrydowy: Pyrofuse przez urządzenie odłączające wysokiego napięcia | 5 |
| 302 | Sterownik prawych drzwi przednich | 30 |
| 303 | Sterownik drzwi tylnych lewych | 30 |
| 304 | Dotyczy skrzyni biegów 722: Inteligentny moduł serwo dla DIRECT SELECT (A80) | 20 |
| 305 | Jednostka sterująca fotela kierowcy
Jednostka sterująca ogrzewaniem fotela kierowcy Jednostka sterująca ogrzewaniem przedniego siedzenia |
30 |
| 306 | Sterownik ogrzewania przedniego fotela pasażera
Sterownik ogrzewania przedniego fotela pasażera Sterownik ogrzewania przedniego fotela |
30 |
| 307 | Zapasowy | – |
| 308 | Wersja USA: złącze elektryczne sterowania hamulcem elektrycznym | 30 |
| 309 | Jednostka sterująca systemu połączeń alarmowych | 10 |
| 309 | Jednostka sterująca HERMES Moduł komunikacyjny usług telematycznych |
5 |
| 310 | Zapasowy | – |
| 311 | Elektroniczny regulator dmuchawy dmuchawy wspomagającej | 10 |
| 312 | Jednostka sterująca napowietrznego panelu sterowania | 10 |
| 313 | Hybrydowy: jednostka sterująca przetwornika DC/DC | 10 |
| 314 | Zapasowy | – |
| 315 | Jednostka sterująca układu napędowego Obowiązuje dla silnika wysokoprężnego: Jednostka sterująca CDI Obowiązuje dla silnika benzynowego: Jednostka sterująca ME-SFI |
5 |
| 316 | Jednostka sterująca uzupełniającego systemu przytrzymującego | 7,5 |
| 317 | Moduł sterujący panoramicznym dachem przesuwnym
Moduł sterujący dachem przesuwnym |
30 |
| 318 | Stacjonarna jednostka sterująca nagrzewnicą | 20 |
| 319 | Hybrydowy: wysokonapięciowa grzałka PTC | 5 |
| 320 | Jednostka sterująca AIR BODY CONTROL | 15 |
| 321 | Wersja japońska: Dedykowana jednostka sterująca komunikacji krótkiego zasięgu | 5 |
| 322 | Jednostka główna | 20 |
| 323 | Jednostka sterująca systemu parkowania | 5 |
| MF1/1 | Wyświetlacz Audio/COMAND Silnik wentylatora sprzętu audio |
7,5 |
| MF1/2 | Wielofunkcyjna kamera stereofoniczna
Wielofunkcyjna kamera mono |
7,5 |
| MF1/3 | Czujnik deszczu/światła z dodatkowymi funkcjami Centralka podwieszana z panelem sterowania |
7,5 |
| MF1/4 | Jednostka sterująca fotela kierowcy
Jednostka sterująca ogrzewaniem fotela kierowcy Jednostka sterująca ogrzewaniem przedniego siedzenia |
7,5 |
| MF1/5 | Sterownik ogrzewania przedniego fotela pasażera
Sterownik ogrzewania przedniego fotela pasażera Sterownik ogrzewania przedniego fotela |
7,5 |
| MF1/6 | Jednostka sterująca modułu rury kolumny kierownicy | 7,5 |
| MF2/1 | Lewy przedni odwracalny zwijacz napięcia awaryjnego | 5 |
| MF2/2 | Panel sterowania Audio/COMAND
Panel dotykowy |
5 |
| MF2/3 | Prawy przedni odwracalny zwijacz napięcia awaryjnego | 5 |
| MF2/4 | Wyświetlacz heads-up | 5 |
| MF2/5 | Multimedialna jednostka przyłączeniowa | 5 |
| MF2/6 | Hybrydowy: Elektryczna sprężarka czynnika chłodniczego | 5 |
| MF3/1 | Linia sprzężenia zwrotnego, zacisk 30g, przednia jednostka sterująca SAM | 5 |
| MF3/2 | Jednostka sterująca czujników radarowych | 5 |
| MF3/3 | Zapasowy | – |
| MF3/4 | Grupa przycisków panelu przyrządów po stronie kierowcy | 5 |
| MF3/5 | Tylna jednostka sterująca klimatyzacji | 5 |
| MF3/6 | Jednostka sterująca monitora ciśnienia w oponach |

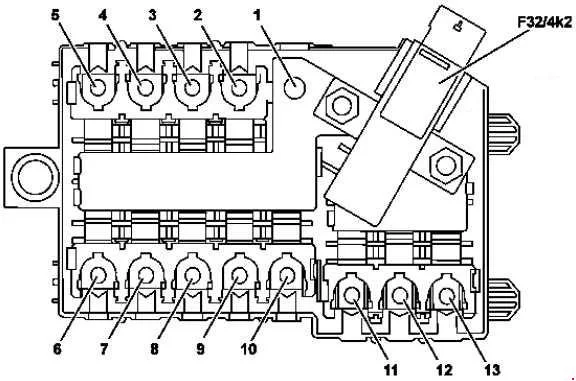

Wewnętrzna skrzynka bezpieczników wstępnych
| Numer | Opis | Ampery [A] |
|---|---|---|
| 1 | Skrzynka bezpieczników w komorze silnika | – |
| 2 | Hybrydowy: Dodatkowy przekaźnik akumulatora dla funkcji ECO start/stop | 150 |
| 3 | Regulator dmuchawy | 40 |
| 4 | Zapasowy | – |
| 5 | Dotyczy silnika wysokoprężnego: Wzmacniacz grzałki PTC | 150 |
| 6 | Skrzynka bezpieczników prawego słupka A | 80 |
| 7 | Tylny bezpiecznik i moduł przekaźnika | 150 |
| 8 | Zapasowy | – |
| 9 | Zapasowy | – |
| 10 | Dotyczy skrzyni biegów 725 (z wyjątkiem GLC 350 e 4Matic): W pełni zintegrowana jednostka sterująca skrzynią biegów | 60 |
| 10 | GLC 350 e 4Matic: w pełni zintegrowana jednostka sterująca skrzynią biegów | 100 |
| 11 | Zapasowy | – |
| 12 | Tylny bezpiecznik i moduł przekaźnika | 40 |
| 13 | Skrzynka bezpieczników prawego słupka A | 50 |
| F32/4k2 | Przekaźnik odcinający prąd spoczynkowy |

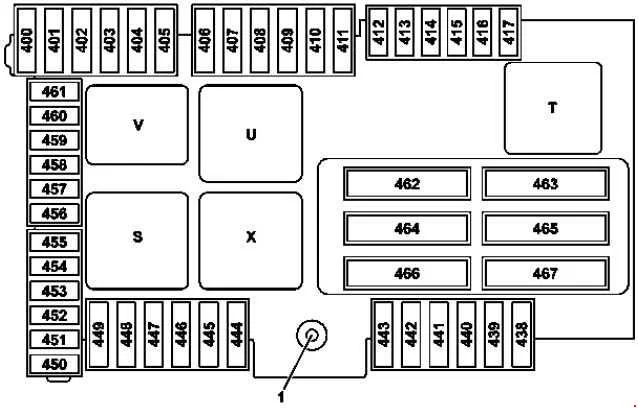

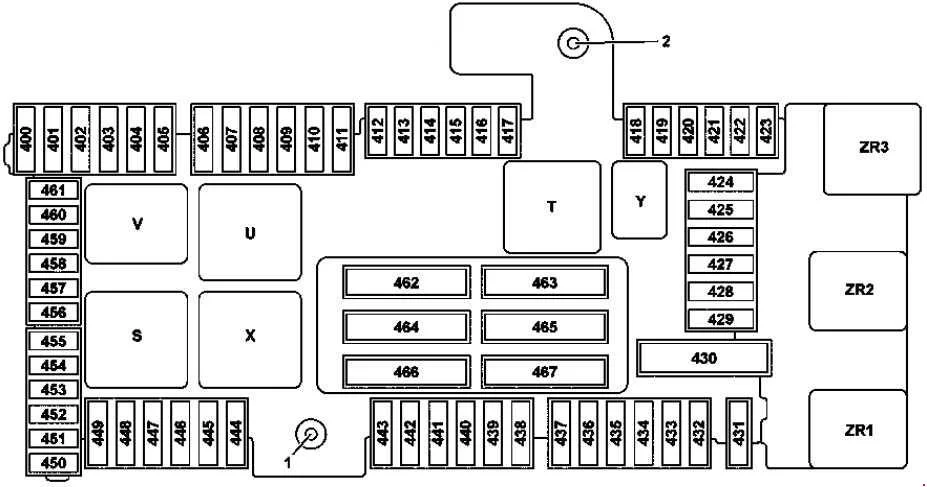

Skrzynka bezpieczników przedziału bagażowego
Skrzynka bezpieczników znajduje się w bagażniku (po prawej stronie), pod wykładziną podłogową i pod pokrywą.
Wersja 1
Wersja 2
| Numer | Opis | Ampery [A] |
|---|---|---|
| 1 | Zasilanie zacisku 30 „E1” | |
| 2 | Zacisk 30g „E2” zasilanie | |
| 400 | BlueTEC: jednostka sterująca AdBlue | 25 |
| 401 | BlueTEC: jednostka sterująca AdBlue | 15 |
| 402 | BlueTEC: jednostka sterująca AdBlue | 20 |
| 403 | Obowiązuje do 30.11.2015: Przedni fotel pasażera z częściowo elektryczną regulacją fotela | 30 |
| 403 | Obowiązuje od 01.12.2015: Przedni fotel pasażera z częściowo elektryczną regulacją fotela | 25 |
| 404 | Obowiązuje do 30.11.2015: Fotel kierowcy częściowo elektryczny
Przełącznik kierowcy |
30 |
| 404 | Obowiązuje od 01.12.2015: Fotel kierowcy częściowo elektrycznie sterowany
Przełącznik |
25 |
| 405 | Zapasowy | – |
| 406 | Sterownik lewych drzwi przednich | 30 |
| 407 | Zapasowy | – |
| 408 | Sterownik prawych tylnych drzwi | 30 |
| 409 | Zapasowy | – |
| 410 | Stacjonarny odbiornik radiowy zdalnego sterowania nagrzewnicy Przełącznik antenowy do telefonu i nagrzewnicy stacjonarnej |
5 |
| 411 | Lewy przedni odwracalny zwijacz napięcia awaryjnego | 30 |
| 412 | Hybrydowy: Jednostka sterująca systemu zarządzania akumulatorem | 7,5 |
| 413 | Jednostka sterująca pokrywy bagażnika | 5 |
| 414 | Jednostka tunera | 5 |
| 415 | Jednostka sterująca osłoną kamery Generator rozpylacza perfum |
5 |
| 416 | Wzmacniacz/kompensator anteny systemu telefonii komórkowej Płytka stykowa telefonu komórkowego |
7,5 |
| 417 | Jednostka sterująca kamery 360 °
Kamera cofania |
5 |
| 418 | Sterownik ogrzewania tylnego siedzenia Sterownik AIRSCARF |
5 |
| 419 | Jednostka sterująca regulacją podparcia lędźwiowego przedniego fotela pasażera | 5 |
| 420 | Jednostka sterująca regulacją podparcia lędźwiowego fotela kierowcy | 5 |
| 421 | Zapasowy | – |
| 422 | Zapasowy | – |
| 423 | Jednostka sterująca wzmacniacza systemu dźwiękowego | 5 |
| 424 | Jednostka sterująca AIR BODY CONTROL Plus Obowiązuje dla silnika 276: Jednostka sterująca dźwiękiem silnika |
15 |
| 425 | Zapasowy | – |
| 426 | Zapasowy | – |
| 427 | Zapasowy | – |
| 428 | Zapasowy | – |
| 429 | Zapasowy | – |
| 430 | Zapasowy | – |
| 431 | Wielofunkcyjna jednostka sterująca pojazdu specjalnego przeznaczenia | 25 |
| 432 | Wielofunkcyjna jednostka sterująca pojazdu specjalnego przeznaczenia | 25 |
| 433 | Jednostka sterująca rozpoznawania przyczepy | 20 |
| 434 | Jednostka sterująca rozpoznawania przyczepy | 30 |
| 435 | Jednostka sterująca rozpoznawania przyczepy | 25 |
| 436 | Jednostka sterująca rozpoznawania przyczepy | 15 |
| 437 | Jednostka sterująca rozpoznawania przyczepy | 25 |
| 438 | Jednostka sterująca przetwornicą DC/AC | 30 |
| 439 | Zapasowy | – |
| 440 | Sterownik ogrzewania tylnego siedzenia Sterownik AIRSCARF |
30 |
| 441 | Jednostka sterująca AIRSCARF | 30 |
| 442 | Jednostka sterująca układu paliwowego | 25 |
| 443 | Prawy przedni odwracalny zwijacz napięcia awaryjnego | 30 |
| 444 | Złącze elektryczne tabletu PC | 15 |
| 445 | Gniazdo bagażnika | 15 |
| 446 | Zapalniczka przednia z podświetleniem popielniczki Gniazdko zasilania we wnętrzu pojazdu |
15 |
| 447 | Gniazdo prawej tylnej konsoli środkowej 12V | 15 |
| 448 | Obowiązuje dla skrzyni biegów 722, 725: Kondensator zapadkowy parkowania | 10 |
| 449 | Obowiązuje dla silnika 626: Wkład filtra paliwa ze zintegrowaną grzałką Hybrydowy: Generator dźwięku |
5 |
| 450 | Tylna jednostka sterująca SAM | 5 |
| 451 | Jednostka sterująca układu paliwowego BlueTEC: jednostka sterująca AdBlue® |
5 |
| 452 | Zintegrowany czujnik radarowy zewnętrznego prawego tylnego zderzaka Zintegrowany czujnik radarowy zewnętrzny lewego tylnego zderzaka
Czujnik radarowy środkowego tylnego zderzaka Czujnik radarowy zewnętrznego prawego tylnego zderzaka i zewnętrznego lewego zderzaka tylnego |
5 |
| 453 | Czujnik radarowy lewego przedniego zderzaka
Czujnik radarowy prawego przedniego zderzaka |
5 |
| 454 | Dotyczy skrzyni biegów 722: W pełni zintegrowana jednostka sterująca skrzynią biegów | 7,5 |
| 454 | BlueTEC: jednostka sterująca AdBlue | 5 |
| 455 | Jednostka sterująca przetwornicą DC/AC | 5 |
| 456 | Przedni czujnik radarowy dalekiego zasięgu Sterownik elektryczny DISTRONIC |
5 |
| 457 | Hybrydowy: Jednostka sterująca elektroniki mocy Jednostka sterująca przetwornika DC/DC Jednostka sterująca elektroniki mocy |
5 |
| 458 | Tylny moduł przełączający | 5 |
| 459 | Hybrydowy: ładowarka | 5 |
| 460 | Jednostka sterująca KEYLESS-GO | 10 |
| 461 | Wzmacniacz antenowy FM 1, AM, CL [ZV] i KEYLESS-GO | 5 |
| 462 | Jednostka sterująca wzmacniacza systemu dźwiękowego | 40 |
| 463 | Ogrzewanie tylnej szyby przez kondensator przeciwzakłóceniowy tylnej szyby | 30 |
| 464 | Sterownik pokrywy bagażnika Sterownik klapy podnoszonej |
40 |
| 465 | Tylna jednostka sterująca SAM | 40 |
| 466 | Tylna jednostka sterująca SAM | 40 |
| 467 | Obowiązuje dla silnika 626: Wkład filtra paliwa ze zintegrowaną grzałką | 40 |
| Przekaźnik | ||
| S | Obwód wewnętrzny pojazdu 15 przekaźnik | |
| T | Przekaźnik ogrzewania tylnej szyby | |
| U | Uchwyt na kubek w drugim rzędzie siedzeń i przekaźnik gniazd | |
| V | BlueTEC: przekaźnik AdBlue | |
| X | 1 -szy rząd siedzeń / skrzynia chłodnicza bagażnika i przekaźnik gniazd | |
| Tak | Zapasowy przekaźnik | |
| ZR1 | Obowiązuje dla silnika 626: Przekaźnik podgrzewacza filtra paliwa | |
| ZR2 | Przekaźnik rezerwowy | |
| ZR3 | Przekaźnik rezerwowy |
