Mazda 6 GJ1/GL (2017) - schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mazdy 6 III GJ1/GL z lat: 2017.

Mazda 6 III GJ1/GL to trzecia generacja średniej wielkości samochodu osobowego Mazda 6, która była produkowana w latach 2012-2019. Model ten wprowadzał znaczące zmiany w porównaniu do swojej poprzedniczki, koncentrując się na zaawansowanej technologii, wyrafinowanym designie i doskonałych osiągach.

Stylistyka Mazdy 6 III GJ1/GL została całkowicie odświeżona, wprowadzając nowoczesne i smukłe linie nadwozia. Z przodu samochodu pojawił się większy grill i bardziej wyraziste reflektory, które nadawały mu charakterystyczny wygląd marki Mazda. Całkowicie zmienione tylne lampy i muskularne kształty podkreślały sportowy charakter pojazdu.

Wnętrze Mazdy 6 III GJ1/GL zostało zaprojektowane z wysoką dbałością o szczegóły, oferując wysoki poziom komfortu i jakości. Kierowca i pasażerowie mogli cieszyć się przestronnym wnętrzem i dobrze wyprofilowanymi siedzeniami. Deska rozdzielcza została odświeżona i zawierała nowoczesne systemy multimedialne, które integrowały się z zaawansowanymi funkcjami samochodu.

Mazda 6 III GJ1/GL wprowadziła również wiele innowacji technologicznych. Wprowadzono technologię i-ELOOP, która odzyskiwała energię podczas hamowania i wspomagała systemy elektryczne samochodu, co przyczyniało się do poprawy efektywności paliwowej. Samochód był również dostępny z zaawansowanymi systemami bezpieczeństwa i asystentami kierowcy, które podnosiły poziom ochrony i komfortu podróży.

Pod maską Mazdy 6 III GJ1/GL znajdowały się różnorodne jednostki napędowe, w tym benzynowe i wysokoprężne silniki. Mazda kontynuowała rozwijanie technologii SKYACTIV, aby poprawić wydajność i osiągi silników, jednocześnie zmniejszając emisję spalin. Dostępne były różne pojemności i moc silników, co pozwalało dostosować samochód do indywidualnych preferencji.

Zobacz także: Mazda CX-9 I (2006-2010) - schematy bezpieczników i przekaźników

Mazda 6 III GJ1/GL zdobyła pozytywne recenzje za swoją zaawansowaną technologię, wyrafinowany design i dynamiczne osiągi. Model ten reprezentował znakomitą równowagę między sportowymi walorami a komfortem podróżowania, co przyczyniło się do jego popularności na rynku samochodów klasy średniej.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

wyjmij kluczyk ze stacyjki
sprawdź, czy wszystko zostało wyłączone
zawsze wymieniaj bezpieczniki o takim samym amperażu.

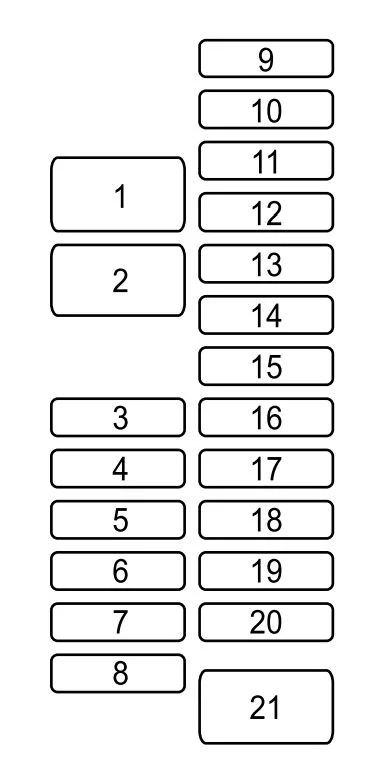

Przedział pasażerski

Skrzynka bezpieczników znajduje się po lewej stronie pojazdu.

Mazda 6 GJ1GL (2017) - schematy bezpieczników i przekaźników

Numer	Nazwa	Ampery [A]	Opis
1	P.SEAT D	30	Fotel elektryczny *
2	P.WINDOW3	30	Okna elektryczne *
3	R.OUTLET3	–	–
4	P.WINDOW2	25	Elektrycznie sterowane szyby
5	SRS2 / ESCL	15	–
6	D.LOCK	25	Elektryczne zamki do drzwi
7	SEAT WARM	20	Podgrzewacz siedzenia *
8	SUNROOF	10	Szyberdach *
9	F.OUTLET	15	Gniazda akcesoriów
10	MIRROR	7,5	Sterowanie lusterkiem
11	R.OUTLET1	15	–
12	–	–	–
13	–	–	–
14	–	–	–
15	–	–	–
16	–	–	–
17	M.DEF	7,5	Odmrażacz lusterka *
18	R.SEAT W	20	Ogrzewanie fotela
19	R.SHADE	7,5	–
20	AT IND	7,5	Wskaźnik zmiany biegów AT *
21	P.SEAT P	30	Fotel elektryczny *

Zobacz także: Mazda MX-30 EV (2022-2023) - schematy bezpieczników i przekaźników

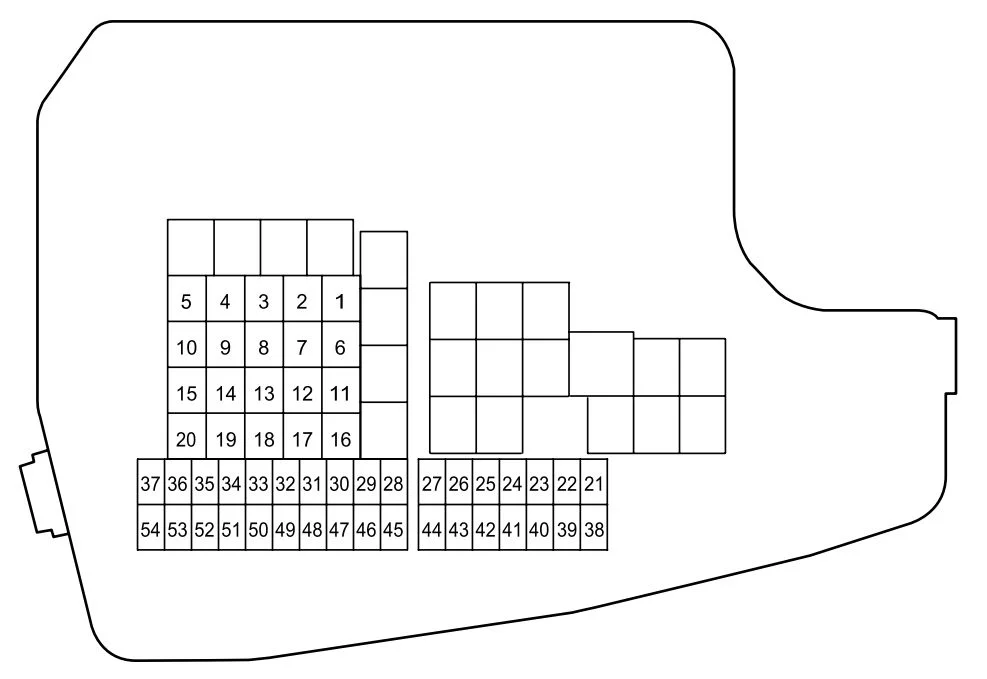

Komora silnika

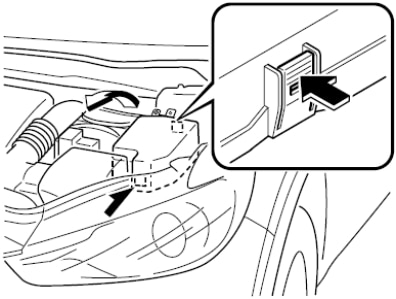

Montowana po lewej stronie komory silnika, obok akumulatora.

Mazda 6 GJ1GL (2017) - schematy bezpieczników i przekaźników

Numer	Nazwa	Ampery [A]	Opis
1	ADD FAN GE	30	Wentylator chłodzący
2	IG2	30	Do ochrony różnych obwodów
3	INJECTOR	30	System sterowania silnikiem
4	FAN DE	40	–
5	P.WINDOW1	30	–
6	–	–	–
7	ADD FAN DE	40	–
8	EVVT	20	System sterowania silnikiem
9	DEFOG	40	Odmrażacz tylnej szyby
10	DCDC DE	40	–
11	FAN GE	30	Wentylator chłodzący
12	EPB L.	20	Elektryczny hamulec postojowy (lewy)
13	AUDIO	40	System nagłośnieniowy
14	EPB R	20	Elektryczny hamulec postojowy (prawy)
15	ENG.MAIN	40	System sterowania silnikiem
16	ABS / DSC M	50	ABS; Dynamiczny system kontroli stabilności.
17	CABIN+B	50	Do ochrony różnych obwodów
18	WIPER	20	Wycieraczka i spryskiwacz przedniej szyby
19	HEATER	40	Klimatyzator
20	DCDC REG	30	Do ochrony różnych obwodów *
21	ENGINE.IG1	7,5	System sterowania silnikiem
22	C / U IG1	15	Do ochrony różnych obwodów
23	H/L LOW L HID L	15	Światła mijania (lewe)
24	H / LOW R	15	Światła mijania (prawe)
25	ENGINE3	15	System sterowania silnikiem
26	ENGINE2	15	System sterowania silnikiem
27	ENGINE1	15	System sterowania silnikiem
28	AT	15	System kontroli mostu pędnego *
29	H / CLEAN	20	–
30	A / C	7,5	Klimatyzator
31	AT PUMP	15	System kontroli mostu pędnego *
32	STOP	10	Światła stopu
33	R.WIPER	15	System odstraszający przed kradzieżą *
34	H / L HI	20	Światła drogowe
35	HID R.	15	–
36	FOG	15	Światła przeciwmgielne*
37	ENG + B	7,5	System sterowania silnikiem
38	AUDIO2	7,5	System nagłośnieniowy
39	GLOW SIG	5	–
40	METER2	7,5	–
41	METER2	10	Zestaw wskaźników
42	SRS1	7,5	Poduszka powietrzna
43	BOSE	25	Bose® Sound System *
44	AUDIO1	15	System nagłośnieniowy
45	ABS / DSC S.	30	ABS; Dynamiczny system kontroli stabilności.
46	FUEL PUMP	15	System paliwowy
47	FUEL WARM	25	–
48	TAIL	15	Tylne światła; Oświetlenie tablicy rejestracyjnej.
49	FUEL PUMP2	25	–
50	HAZARD	25	Światła awaryjne; Kierunkowskazy; Przednie światła obrysowe; Światła postojowe.
51	DRL	15	Światła dzienne*
52	R.OUTLET2	15	Gniazda akcesoriów
53	HORN	15	Klakson
54	ROOM	15	Oświetlenie wewnątrz pojazdu
* 1 Z reflektorami ksenonowymi * 2 Z reflektorami halogenowymi
