W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Land Rovera Freelander II i LR2 (L359) z lat: 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014. Land Rover Freelander II, znany także jako LR2 (L359), to kompaktowy SUV produkowany przez brytyjską markę Land Rover w latach 2006-2014. Jest to następca pierwszej […]
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Land Rovera Freelander II i LR2 (L359) z lat: 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014.
Land Rover Freelander II, znany także jako LR2 (L359), to kompaktowy SUV produkowany przez brytyjską markę Land Rover w latach 2006-2014. Jest to następca pierwszej generacji Freelandera, a przedstawiciel klasy aut nazywanych „soft-roaderami”, czyli autami wyposażonymi w napęd na cztery koła, ale skierowanymi bardziej na użytkowanie miejskie niż terenowe.
Freelander II zyskał uznanie za swój design, który łączy tradycyjny, terenowy charakter marki z nowoczesnymi i stylowymi detalami. W porównaniu do swojego poprzednika, Freelander II był bardziej przestronny i oferował więcej opcji wyposażenia. Wprowadzono także nowe silniki, w tym jednostkę wysokoprężną i turbodoładowaną o mocy 150 KM, która była bardzo popularna w Europie.
W 2012 roku Freelander II przeszedł face lifting, w wyniku którego zmieniono m.in. kształt reflektorów i atrapy chłodnicy. Wprowadzono także nowy silnik benzynowy 2.0 o mocy 240 KM. Pojawiły się także nowe systemy bezpieczeństwa, takie jak detektor zmęczenia kierowcy, asystent parkowania czy kamera cofania.
Freelander II, podobnie jak większość SUV-ów, był powszechnie krytykowany za swoją niską ekonomię paliwową oraz za wysokie koszty serwisu. Mimo to, model ten zyskał popularność w Europie i w niektórych krajach azjatyckich, takich jak Chiny.
W 2014 roku Land Rover zakończył produkcję Freelandera II i zastąpił go nowym modelem Discovery Sport. Jednak Freelander II nadal cieszy się popularnością wśród fanów marki, a na rynku wtórnym można znaleźć wiele dobrze zachowanych egzemplarzy w przystępnych cenach.

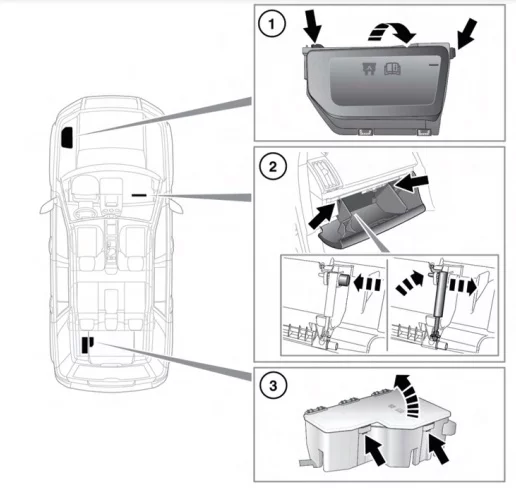

Lokalizacja skrzynki bezpieczników

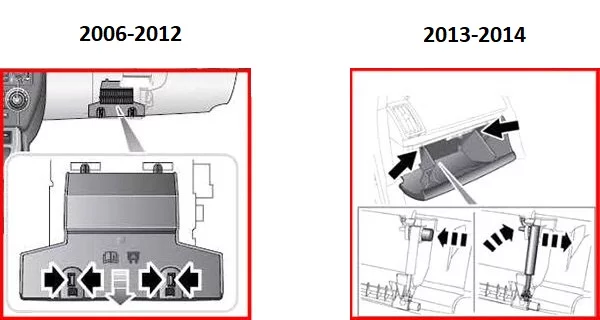

Przedział pasażerski
Komora silnika
2006-2012

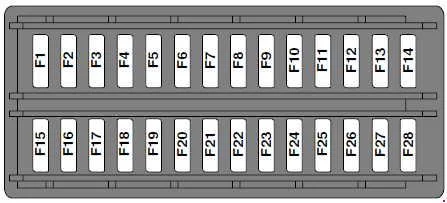

Przedział pasażerski
| Numer | Ampery [A] | Opis |
|---|---|---|
| F1 | 5 | Czujnik deszczu |
| F2 | 10 | SRS |
| F3 | 5 | ABS |
| F4 | 5 | Pakiet instrumentów;
Pedał przyspieszenia; Moduł przełącznika światła. |
| F5 | 5 | – |
| F6 | 15 | Jednostka audio |
| F7 | 7.5 | Elementy sterujące na kierownicy |
| F8 | 5 | Pakiet instrumentów |
| F9 | 15 | Światła drogowe reflektorów |
| F10 | 15 | Szyberdach |
| F11 | 7.5 | Światła cofania i zanurzenie lusterka wewnętrznego |
| F12 | – | – |
| F13 | 15 | Przednie światła przeciwmgielne |
| F14 | 15 | Płyn do spryskiwaczy |
| F15 | – | – |
| F16 | – | – |
| F17 | 7.5 | Oświetlenie wewnętrzne |
| F18 | – | – |
| F19 | 5 | Elektryczna regulacja siedzenia |
| F20 | 15 | Tylna wycieraczka |
| F21 | 5 | Alarm |
| F22 | 20 | Pompa paliwowa |
| F23 | 20 | Blokada kolumny kierownicy |
| F24 | – | – |
| F25 | 10 | Klapa tylna;
Klapka wlewu paliwa. |
| F26 | 5 | Gniazdo diagnostyczne i alarm |
| F27 | 5 | Przycisk Start i klimatyzacja |
| F28 | 5 | Światła stopu |
| F29 | 15 | Moduł napięciowy |

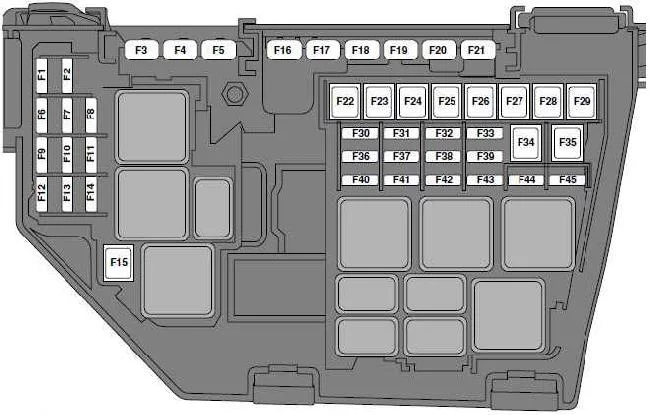

Komora silnika
| Numer | Ampery [A] | Opis |
|---|---|---|
| F1 | 5 | 2006-2011:
Świece żarowe; 2012: Pomocnicza pompa wodna. |
| F2 | 15 | Automatyczna skrzynia |
| F3 | 80 | Wentylatory chłodzące |
| F4 | 60 | Świece żarowe |
| F5 | – | Nieużywany |
| F6 | 10 | Diesel:
Zarządzanie silnikiem |
| F6 | 15 | Benzyna:
Zarządzanie silnikiem |
| F7 | 5 | Przekaźniki |
| F8 | 10 | Diesel:
Zarządzanie silnikiem |
| F8 | 15 | Benzyna:
Zarządzanie silnikiem |
| F9 | 10 | Diesel:
Zarządzanie silnikiem |
| F9 | 15 | Benzyna:
Zarządzanie silnikiem |
| F10 | 10 | Benzyna:
Zarządzanie silnikiem |
| F11 | 10 | Zarządzanie silnikiem |
| F12 | 10 | Diesel:
Zarządzanie silnikiem |
| F12 | 20 | Benzyna:
Zarządzanie silnikiem |
| F13 | 15 | Klimatyzacja |
| F14 | 15 | Diesel:
Zarządzanie silnikiem |
| F15 | 40 | Rozrusznik |
| F 16 | 100 | Podgrzewacz PTC z silnikiem Diesla |
| F17 | 60 | Zasilanie skrzynki bezpieczników w przedziale pasażerskim |
| F18 | 60 | Zasilanie skrzynki bezpieczników w przedziale pasażerskim |
| F19 | 60 | Zasilanie skrzynki bezpiecznikowej bagażnika |
| F20 | 60 | Zasilanie skrzynki bezpiecznikowej bagażnika |
| F21 | 60 | Zasilanie skrzynki bezpiecznikowej przedziału bagażowego;
Moduł audio. |
| F22 | 30 | Wycieraczki |
| F23 | 40 | Nieużywany |
| F24 | 30 | Spryskiwacze reflektorów |
| F25 | 30 | ABS |
| F26 | 40 | ABS |
| F27 | 40 | Nieużywany |
| F28 | 40 | Dmuchawa nagrzewnicy |
| F29 | – | – |
| F30 | 15 | Nieużywany |
| F31 | 15 | Klaksony |
| F32 | 20 | Dodatkowa nagrzewnica oleju napędowego |
| F33 | 5 | Przekaźniki |
| F34 | 40 | Podgrzewana szyba przednia (lewa) |
| F35 | 40 | Podgrzewana szyba przednia (prawa) |
| F36 | 5 | Nieużywany |
| F37 | 10 | Podgrzewane dysze spryskiwaczy |
| F38 | 10 | AFS (silniki lamp RH) |
| F39 | 10 | Kontrola klimatu |
| F40 | 10 | 2006-2010:
Nieużywany; 2011-2012: Pomocnicza pompa wodna. |
| F41 | 20 | Zasilanie skrzynki bezpieczników w przedziale pasażerskim |
| F42 | 15 | Zarządzanie silnikiem |
| F43 | 5 | Sterowanie poziomowaniem reflektorów -AFS |
| F44 | 10 | AFS (silniki lamp lewych) |
| F45 | 15 | Zapalniczka |

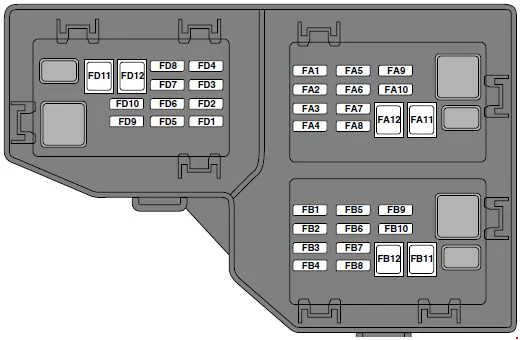

Bagażnik
| Numer | Ampery [A] | Opis |
|---|---|---|
| FA1 | 25 | Sterowanie drzwiami kierowcy |
| FA2 | 25 | Sterowanie drzwiami dla pasażerów |
| FA3 | 25 | Elementy sterujące tylnymi lewymi drzwiami |
| FA4 | 25 | Sterowanie tylnymi prawymi drzwiami |
| FA5 | – | – |
| FA6 | 15 | Tylne gniazdo akcesoriów |
| FA7 | 30 | Ogrzewana tylna szyba |
| FA8 | – | – |
| FA9 | 15 | Moc przyczepy |
| FA10 | 30 | Elektryczny fotel kierowcy |
| FA11 | 40 | Moc przyczepy |
| FA12 | – | – |
| FB1 | 10 | Czujnik parkowania |
| FB2 | – | – |
| FB3 | 15 | Ogrzewanie siedzenia kierowcy |
| FB4 | 15 | Ogrzewanie fotela pasażera z przodu |
| FB5 | 15 | Lodówka do przyczepy kempingowej |
| FB6 | 15 | Elektroniczny centralny mechanizm różnicowy |
| FB7 | – | – |
| FB8 | – | – |
| FB9 | 30 | Elektryczny fotel pasażera |
| FB10 | – | – |
| FB11 | – | – |
| FB12 | – | – |
| FD1 | 10 | System audio i ekran dotykowy |
| FD2 | – | – |
| FD3 | 10 | DAB |
| FD4 | 5 | Telefon Bluetooth |
| FD5 | – | – |
| FD6 | 10 | Jednostka audio |
| FD7 | – | – |
| FD8 | – | – |
| FD9 | 30 | Wzmacniacz dźwięku |
| FD10 | – | – |
| FD11 | – | – |
| FD12 | – | – |
2013-2014

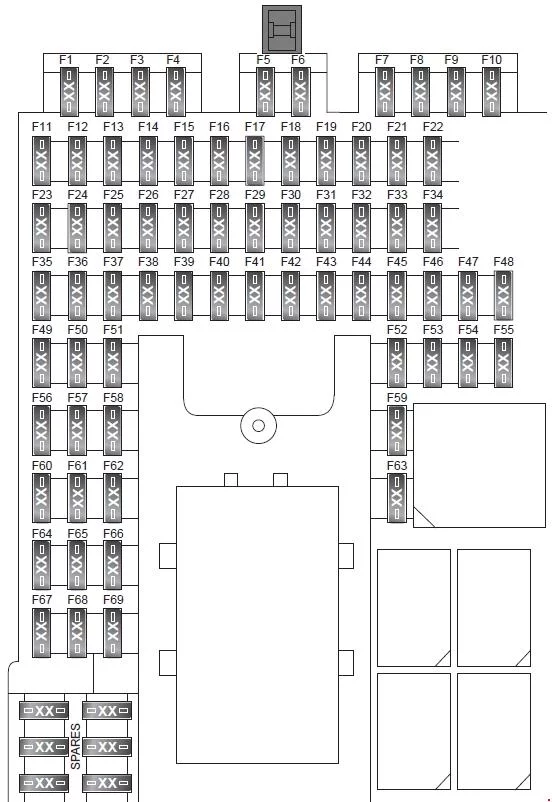

Przedział pasażerski
| Numer | Ampery [A] | Opis |
|---|---|---|
| F1 | 5 | Odbiornik RF;
Czujnik ruchu we wnętrzu; System monitorowania ciśnienia w oponach (TPMS). |
| F2 | – | – |
| F3 | 15 | Przednie światła przeciwmgielne |
| F4 | – | – |
| F5 | 5 | Moduł kontroli poślizgu |
| F6 | 5 | Zasilanie zapłonu skrzynki bezpieczników w komorze silnika i
przekaźników skrzynki bezpieczników w bagażniku. |
| F7 | – | – |
| F8 | 25 | Moduł drzwi przednich pasażera |
| F9 | 5 | EPB |
| F10 | 5 | Podgrzewane dysze spryskiwaczy |
| F11 | 10 | Lekka przyczepa cofania |
| F12 | 10 | Światła cofania;
Kontrola lustra. |
| F13 | – | – |
| F14 | 5 | Włącznik pedału hamulca |
| F15 | 30 | Ogrzewana tylna szyba |
| F 16 | – | – |
| F17 | 5 | Moduł pojazdu bezkluczykowego (KVM) |
| F18 | – | – |
| F19 | 5 | Moduł sterujący układu napędowego (PCM) |
| F20 | 5 | Pedał gazu |
| F21 | 5 | Tablica przyrządów;
Konsola środkowa; Elektryczna grzałka wspomagająca. |
| F22 | 5 | Moduł sterujący skrzyni biegów (TCM) |
| F23 | – | – |
| F24 | 5 | Tylne światło przeciwmgielne (prawa strona) |
| F25 | 5 | Tylne światło przeciwmgielne (lewa strona) |
| F26 | – | – |
| F27 | – | – |
| F28 | – | – |
| F29 | – | – |
| F30 | – | – |
| F31 | 5 | Moduł napięciowy;
Czujnik deszczu; Lampka dezaktywacji poduszki powietrznej pasażera (PAD). |
| F32 | 25 | Moduł drzwi kierowcy |
| F33 | – | – |
| F34 | 10 | Klapka paliwa |
| F35 | – | – |
| F36 | 5 | Sygnalizator akustyczny z zasilaniem bateryjnym |
| F37 | 5 | Ceny drogowe (tylko Singapur) |
| F38 | 15 | Spryskiwacz przedniej szyby |
| F39 | 25 | Moduł drzwi tylnych (lewa strona) |
| F40 | 5 | Zegar;
Przełącznik pamięci drzwi. |
| F41 | – | – |
| F42 | 30 | Siedzenie kierowcy |
| F43 | 15 | Spryskiwacz tylnej szyby |
| F44 | 25 | Moduł drzwi tylnych (prawa strona) |
| F45 | 30 | Fotel pasażera z przodu |
| F46 | – | – |
| F47 | 20 | Moduł szyberdachu i rolety przeciwsłonecznej |
| F48 | 15 | Złącze przyczepy |
| F49 | – | – |
| F50 | – | – |
| F51 | 5 | Przełączniki na kierownicy |
| F52 | 20 | Zapalniczka do cygar (przód) |
| F53 | – | – |
| F54 | – | – |
| F55 | 20 | Gniazdo pomocnicze (konsola tylna) |
| F56 | 10 | Moduł kontroli ograniczeń (RCM) |
| F57 | 10 | Obwody oszczędzania akumulatora;
Lampa lusterka kosmetycznego; Lampa rękawicowa; Lampka w górnej konsoli. |
| F58 | – | – |
| F59 | – | – |
| F60 | 5 | Moduł sterujący czujnika klasyfikacji pasażerów (OCSCM) |
| F61 | 5 | Moduł anteny immobilizera (IAU) |
| F62 | 10 | Moduł klimatyzacji |
| F63 | 20 | Dodatkowe gniazdo (bagażnik) |
| F64 | – | – |
| F65 | – | – |
| F66 | 5 | Złącze diagnostyki pokładowej (OBD) |
| F67 | – | – |
Komora silnika
| Numer | Ampery [A] | Opis |
|---|---|---|
| F1 | – | Nieużywany |
| F2 | 5 | Moduł napięciowy |
| F3 | 80 | Wentylatory chłodzące |
| F4 | 60 | Świece żarowe |
| F5 | – | Nieużywany |
| F6 | 15 | Zarządzanie silnikiem;
Czujniki tlenu. |
| F7 | 5 | Przekaźniki |
| F8 | 20 | Zarządzanie silnikiem |
| F9 | 10 | Zarządzanie silnikiem |
| F10 | 15 | Automatyczna skrzynia |
| F11 | 10 | Zarządzanie silnikiem |
| F12 | 15 | Zarządzanie silnikiem |
| F13 | 10 | Klimatyzacja |
| F14 | 15 | Zarządzanie silnikiem;
Klimatyzacja. |
| F15 | 40 | Rozrusznik |
| F 16 | 100 | Podgrzewacz PTC z silnikiem Diesla |
| F17 | 60 | Zasilanie skrzynki bezpieczników w przedziale pasażerskim |
| F18 | 60 | Zasilanie skrzynki bezpieczników w przedziale pasażerskim |
| F19 | 60 | Zasilanie skrzynki bezpiecznikowej bagażnika;
System nagłośnieniowy. |
| F20 | 60 | Zasilanie skrzynki bezpiecznikowej bagażnika |
| F21 | 60 | Zasilanie skrzynki bezpiecznikowej bagażnika |
| F22 | 30 | Wycieraczki |
| F23 | 40 | Zasilanie skrzynki bezpieczników w przedziale pasażerskim |
| F24 | – | Nieużywany |
| F25 | 30 | ABS |
| F26 | 40 | ABS |
| F27 | 40 | Zasilanie skrzynki bezpieczników w przedziale pasażerskim |
| F28 | 40 | Dmuchawa nagrzewnicy |
| F29 | – | Nieużywany |
| F30 | 15 | Spryskiwacz reflektorów |
| F31 | 15 | Klaksony |
| F32 | 20 | Dodatkowa nagrzewnica oleju napędowego |
| F33 | 5 | Przekaźniki |
| F34 | 40 | Podgrzewana szyba przednia (LH) |
| F35 | 40 | Podgrzewana szyba przednia (RH) |
| F36 | 5 | Dodatkowa pompa wodna nagrzewnicy (tylko olej napędowy) |
| F37 | 20 | Pompa paliwowa |
| F38 | 10 | Moduł pomocy w parkowaniu |
| F39 | – | Nieużywany |
| F40 | – | Nieużywany |
| F41 | – | Nieużywany |
| F42 | 5 | Regulacja ustawienia reflektorów |
| F43 | 5 | Automatyczne światła drogowe. Tylna kamera |
| F44 | 10 | Podgrzewana kierownica |
| F45 | 5 | Dodatkowa pompa wodna nagrzewnicy (tylko olej napędowy) |
Bagażnik
| Numer | Ampery [A] | Opis |
|---|---|---|
| FB1 | 15 | Elektroniczny centralny mechanizm różnicowy |
| FB2 | 15 | Lodówka do przyczepy kempingowej |
| FB3 | 15 | Podgrzewacz fotela kierowcy |
| FB4 | 15 | Ogrzewanie przedniego siedzenia pasażera |
| FB5 | 5 | Sterowanie nagrzewnicą pomocniczą |
| FB6 | – | – |
| FB7 | – | – |
| FB8 | 10 | Tablica przyrządów |
| FB9 | 5 | System ogrzewania i wentylacji |
| FB10 | – | – |
| FB11 | – | – |
| FB12 | – | – |
| FD1 | 10 | System nagłośnieniowy. Ekran dotykowy |
| FD2 | 15 | System nagłośnieniowy |
| FD3 | 10 | Radio cyfrowe |
| FD4 | – | – |
| FD5 | 5 | Elektryczne przełączniki fotela |
| FD6 | 30 | Elektryczny hamulec postojowy (EPB) |
| FD7 | 15 | Tylna wycieraczka |
| FD8 | 30 | EPB |
| FD9 | – | – |
| FD10 | 5 | Wzmacniacz dźwięku |
| FD11 | 40 | Wzmacniacz dźwięku |
| FD12 | – | – |
