W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Kii Optima JF z lat: 2016, 2017.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.

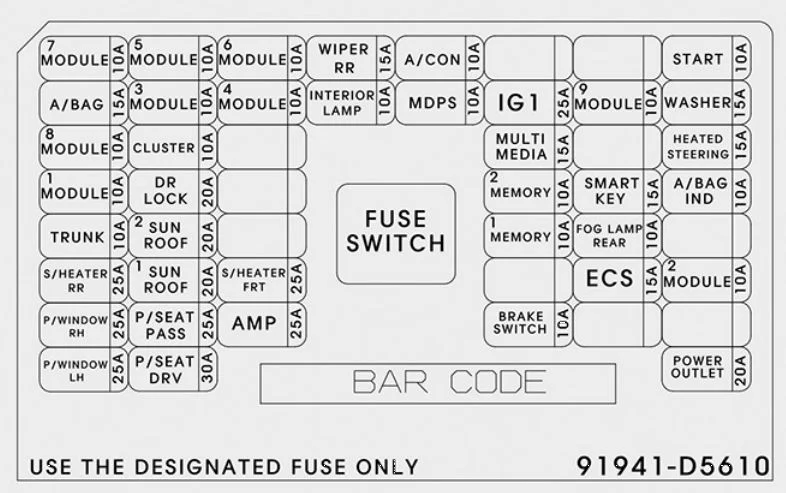

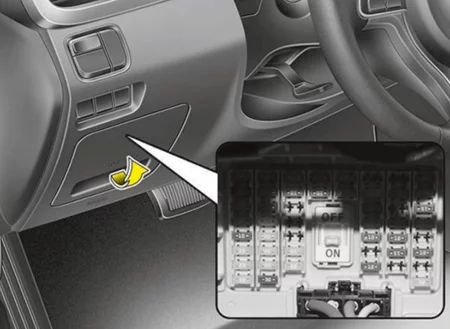

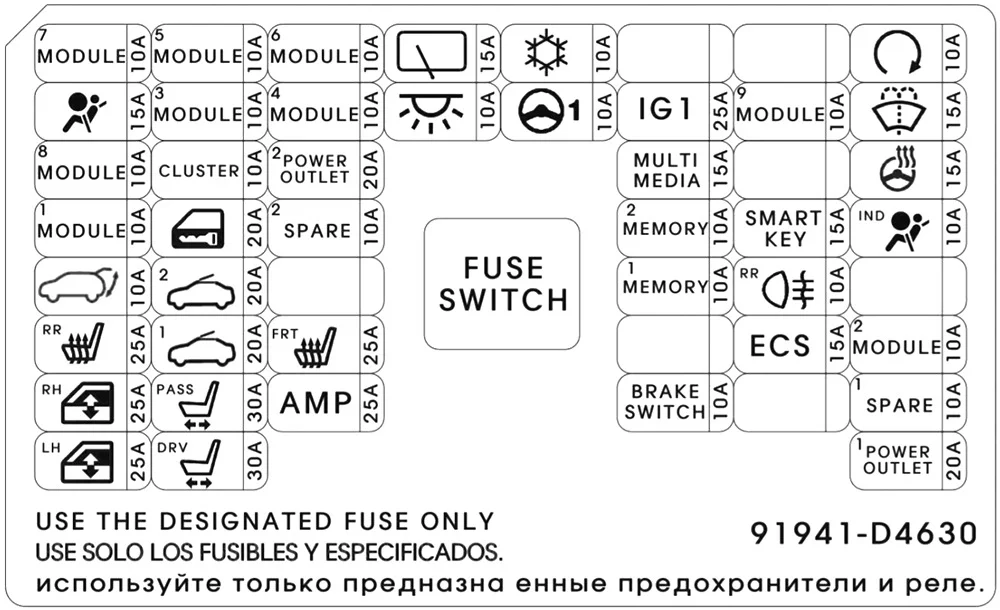

Przedział pasażerski (panel bezpieczników po stronie kierowcy)
| Nazwa | Ampery [A] | Opis |
| MODULE 7 | 10 | Moduł widoku otoczenia, moduł sterujący przedniego nawiewu powietrza, moduł sterujący podgrzewania przednich siedzeń, moduł sterujący podgrzewania tylnych siedzeń |
| MODULE 5 | 10 | Moduł sterujący klimatyzacji, lusterko elektrochromowe, przełącznik Crash Pad, lampa przednia po lewej i prawej stronie, moduł automatycznego poziomowania lamp przednich, jednostka główna A/V i nawigacji, pokrywa wlewu paliwa i przełącznik otwierania bagażnika, wskaźnik dźwigni zmiany biegów, moduł IMS kierowcy, Moduł IMS kierowcy, moduł sterujący przedniego siedzenia wentylacyjnego, moduł sterujący podgrzewania przedniego siedzenia, moduł sterujący ogrzewania tylnego siedzenia |
| MODULE 6 | 10 | BCM, moduł sterujący inteligentnego klucza |
| A/CON | 10 | Moduł sterujący klimatyzacji, blok przyłączeniowy E/R (przekaźnik dmuchawy) |
| START | 10 | [Bez inteligentnego kluczyka i IMMO.] Skrzynka przekaźników ICM (przekaźnik alarmu antywłamaniowego)
[z inteligentnym kluczykiem / IMMO.] Przełącznik zakresu skrzyni biegów, PCM (G4KH/G4KJ) |
| A/BAG | 15 | Moduł sterujący SRS, wykrywanie pasażerów |
| MODULE 3 | 10 | BCM, dźwignia zmiany biegów bankomatu, wyłącznik świateł stopu, jednostka DBL, klawiatura, moduł sterowania klimatyzacją |
| MODULE 4 | 10 | Przełącznik konsoli, radar wykrywania martwego pola po lewej i prawej stronie, inteligentny tempomat, moduł AEB, moduł asystenta utrzymania pasa ruchu |
| INTERIOR LAMP | 10 | Lampka w bagażniku, lampka kluczyka zapłonu i wyłącznik ostrzegawczy drzwi, lampka schowka na rękawiczki, klamka zewnętrzna inteligentnego kluczyka kierowcy/pasażera, włącznik przedniej lampki toaletki po lewej i prawej stronie, lampka konsoli górnej, środkowa lampka pomieszczenia, środkowa lampka osobista, tylna lampka osobista po lewej i prawej stronie, lampa progowa kierowcy/pasażera |
| MDPS | 10 | Jednostka MDPS (kolumna/stojak), czujnik kąta skrętu |
| IG1 | 25 | Blok PCB (bezpiecznik – TCU 2, ABS 3, ECU 3, POMPA PODCIŚNIENIA 2) |
| MODULE 9 | 10 | Moduł immobilizera, moduł sterujący inteligentnego klucza |
| WASHER | 15 | Przełącznik wielofunkcyjny (wyłącznik wycieraczek i spryskiwacza) |
| MODULE 8 | 10 | Moduł sterujący klimatyzacji, moduł drzwi kierowcy/pasażera |
| CLUSTER | 10 | Zestaw wskaźników (IG1) |
| MULTIMEDIA | 15 | Jednostka główna audio, audio-wideo i nawigacji, klawiatura |
| HEATED STEERING | 15 | BCM (podgrzewana kierownica) |
| MODULE 1 | 10 | Przełącznik konsoli, elektromagnes kluczyka, moduł drzwi kierowcy/pasażera |
| DR LOCK | 20 | Przekaźnik blokady drzwi, przekaźnik odblokowania drzwi |
| SMART KEY | 15 | Inteligentny moduł sterujący kluczem |
| A/BAG IND | 10 | Zestaw wskaźników (zasilanie IND. poduszki powietrznej) |
| TRUNK | 10 | Przekaźnik pokrywy bagażnika, wlew paliwa i przełącznik otwierania bagażnika, silnik pokrywy bagażnika, skrzynka przekaźników ICM (otwarty przekaźnik wlewu paliwa) |
| SUNROOF 2 | 20 | Jednostka sterująca szyberdachu (rolka) |
| MEMORY 1 | 10 | Zestaw wskaźników, moduł sterujący klimatyzacji, złącze łącza danych, BCM, ładowarka bezprzewodowa, moduł IMS sterownika, czujnik deszczu, skrzynka przekaźników ICM (przekaźnik składania/rozkładania lusterka zewnętrznego), wskaźnik bezpieczeństwa, automatyczny czujnik światła i zdjęcia, kierowca/pasażer Moduł drzwi, lusterko elektrochromowe |
| S/HEATER RR | 25 | Moduł sterujący ogrzewania tylnych siedzeń |
| SUNROOF 1 | 20 | Jednostka sterująca szyberdachu (szkło) |
| S/HEATER FRT | 25 | Moduł sterujący przedniego siedzenia wentylacyjnego, moduł sterujący podgrzewania przedniego siedzenia |
| MODULE 2 | 10 | Jednostka główna audio, audio-wideo i nawigacji, klawiatura, jednostka widoku dookoła, wzmacniacz, przełącznik zasilania lusterka zewnętrznego, moduł sterujący inteligentnego kluczyka, BCM, ładowarka bezprzewodowa, tylna ładowarka USB nr 1/#2, blok przyłączeniowy E/R (gniazdko zasilania Przekaźnik) |
| P/WINDOW RH | 25 | Przekaźnik prawego podnośnika szyby, prawy przełącznik tylnego podnośnika szyby, główny wyłącznik podnośnika szyby, moduł podnośnika szyby bezpieczeństwa pasażera |
| P/SEAT PASS | 25 | Przełącznik ręczny siedzenia pasażera, moduł przekaźnika wejścia, wyłącznik krańcowy odchylania pasażera |
| AMP | 25 | AMP (JBL) |
| BRAKE SWITCH | 10 | Przełącznik świateł stopu, moduł immobilizera, moduł sterujący inteligentnego kluczyka, przełącznik przycisku Start/Stop |
| P/WINDOW LH | 25 | Przekaźnik podnośnika szyby lewej, przełącznik tylnego podnośnika szyby lewej, główny wyłącznik podnośnika szyby, moduł bezpieczeństwa podnośnika szyby kierowcy |
| P/SEAT DRV | 30 | Przełącznik ręczny fotela kierowcy, moduł IMS kierowcy |
| POWER OUTLET | 20 | Przednie gniazdko elektryczne nr 1, przednia zapalniczka i gniazdko elektryczne nr 2 |

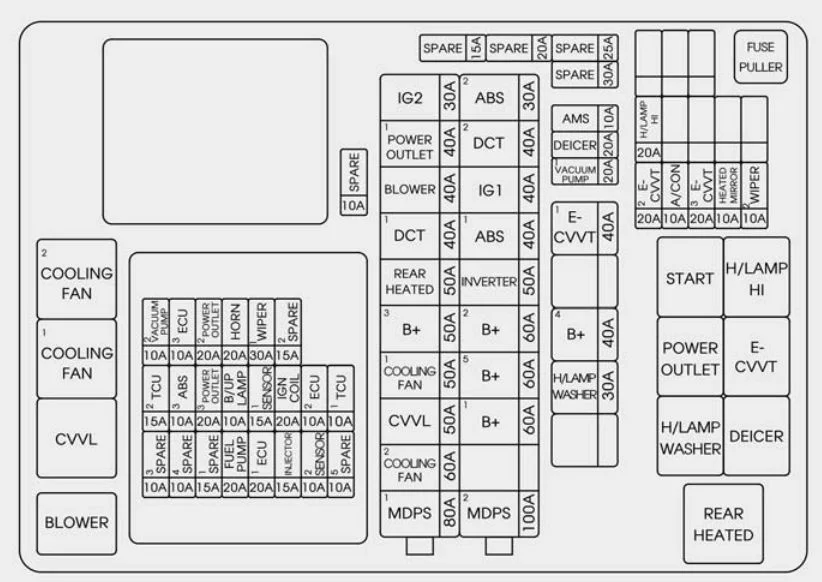

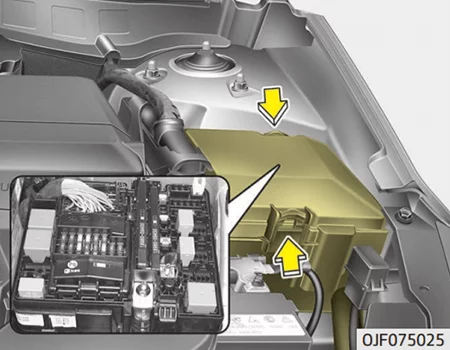

Komora silnika
| Nazwa | Ampery [A] | Opis | |
| WIELE BEZPIECZNIKÓW | MDPS1 | 80 | Jednostka MDPS (kolumna) |
| COOLING FAN 2 | 60 | [G4KH/G4FJ] Przekaźnik wentylatora chłodzącego 1, przekaźnik wentylatora chłodzącego 2 | |
| COOLING FAN 1 | 50 | [G4KJ] Przekaźnik wentylatora chłodzącego 1 | |
| B+ 3 | 50 | Inteligentny blok połączeniowy (IPS 2 (IPS 5), IPS 3 (IPS 6), IPS 7, IPS 8) | |
| REAR HEATED | 50 | Tylny podgrzewany przekaźnik | |
| DCT1 | 40 | [G4FJ-DCT] TCM | |
| BLOWER | 40 | Przekaźnik dmuchawy | |
| POWER OUTLET 1 | 40 | Przekaźnik gniazda zasilania | |
| IG2 | 30 | [Bez inteligentnego kluczyka] Przekaźnik rozruchu, wyłącznik zapłonu,
[Z inteligentnym kluczem] Przekaźnik rozruchu, blok PCB (przekaźnik IG2) |
|
| MDPS 2 | 100 | Jednostka MDPS (stojak) | |
| B+1 | 60 | Inteligentny blok połączeniowy (bezpiecznik – SUNROOF1, SUNROOF2, S/HEATER RR, P/SEAT DRV, P/SEAT PASS, P/WINDOW LH, P/WINDOW RH, TRUNK) | |
| B+5 | 60 | Blok płytki drukowanej (przekaźnik sterowania silnikiem, bezpiecznik – TCU1, ECU2, FUEL PUMP, HORN, WIPER1) | |
| B+2 | 60 | Inteligentny blok przyłączeniowy (IPS 1, IPS 4, bezpiecznik – AMP, S/HEATER FRT) | |
| ABS1 | 40 | Moduł ESC | |
| IG1 | 40 | [Bez inteligentnego kluczyka] Wyłącznik zapłonu,
[Z inteligentnym kluczem] Blok PCB (przekaźnik IG1/ACC) |
|
| DCT 2 | 40 | [G4FJ-DCT] TCM | |
| ABS 2 | 30 | Moduł ESC, uniwersalne złącze kontrolne | |
| BEZPIECZNIK | B+4 | 40 | Inteligentny blok przyłączeniowy (bezpiecznik automatycznego wyłączania prądu upływowego – INTERIOR LAMP, MEMORY1, MULTI MEDIA, bezpiecznik – DOOR LOCK, MODULE1, SMART KEY, BRAKE SWITCH) |
| E-CVVT 1 | 40 | Przekaźnik E-CVVT | |
| VACUUM PUMP 1 | 20 | Pompa próżniowa | |
| DEICER | 20 | Przekaźnik odladzania | |
| AMS | 10 | Czujnik baterii | |
| E-CVVT 2 | 20 | PCM | |
| A/CON | 10 | Moduł sterujący klimatyzacji | |
| E-CVVT 3 | 20 | PCM | |
| HEATED MIRROR | 10 | Moduł sterujący klimatyzacji, lusterko zewnętrzne kierowcy/pasażera, ECM | |
| WIPER 2 | 10 | BCM, PCM/ECM | |
| H/LAMP HI | 20 | Przekaźnik lampy świateł drogowych | |
| FUEL PUMP | 20 | Przekaźnik pompy paliwa | |
| ECU 1 | 20 | PCM/ECM | |
| SENSORS 2 | 10 | Blok przyłączeniowy E/R (przekaźnik pompy paliwa, przekaźnik 1/2 wentylatora chłodzącego)
[G4KJ] Zawór kontroli oleju (wydech), elektromagnetyczny zawór sterowania przedmuchem, zawór elektromagnetyczny o zmiennym wlocie, zawór zamykający kanister [G4KH] Zawór kontroli oleju (wydech), przedmuch Elektromagnetyczny zawór sterujący, Elektromagnetyczny zawór sterujący RCV, Zawór zamykający kanister [G4FJ] Zawór sterujący olejem nr 1/#2, Elektrozawór sterujący opróżnianiem, Elektromagnetyczny zawór sterujący RCV, Zawór zamykający kanister |
|
| TCU 2 | 15 | Przełącznik zakresu skrzyni biegów, TCM | |
| ABS 3 | 10 | Moduł ESC, uniwersalne złącze kontrolne | |
| POWER OUTLET 3 | 20 | Gniazdo zasilania z tyłu | |
| B/UP LAMP | 10 | PCM/TCM, przełącznik zakresu skrzyni biegów, audio, elektrochromowe lusterko, tylna lampa zespolona (IN) lewa i prawa | |
| SENSOR 1 | 15 | Czujnik tlenu (góra/dół) | |
| IGN COIL | 20 | Cewka zapłonowa nr 1/#2/#3/#4 | |
| ECU 2 | 10 | PCM/ECM | |
| TCU 1 | 10 | PCM/TCM | |
| VACUUM PUMP 2 | 10 | Pompa próżniowa, przełącznik próżniowy | |
| ECU 2 | 10 | PCM/ECM | |
| POWER OUTLET 2 | 20 | Przednie gniazdo zasilania nr 1 | |
| HORN | 20 | Przekaźnik klaksonu, skrzynka przekaźników ICM (przekaźnik klaksonu alarmu włamaniowego) | |
| WIPER 1 | 30 | Przekaźnik mocy wycieraczek |
Główny bezpiecznik (osłona zacisków akumulatora)
| Nazwa | Ampery [A] |
| ALT | 180 |
