Kia Sportage V (2023) – schematy bezpieczników i przekaźników
Rocznik 2023
Zaktualizowano 2.09.2023
Spis treści
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Kii Sportage V z lat: 2023.
Kia Sportage V to piąta generacja popularnego SUV-a kompaktowego produkowanego przez południowokoreańską firmę Kia Motors. Model ten został wprowadzony na rynek w 2021 roku jako następca czwartej generacji Kia Sportage. Jest to ważny model w gamie Kia, który oferuje nowoczesny design, zaawansowane technologie oraz różne opcje napędu.
Oto kilka kluczowych cech i informacji na temat Kia Sportage V:
- Design: Kia Sportage V wyróżnia się dynamicznym i nowoczesnym designem. Charakteryzuje go wyrazista, duża „tiger nose grille” (grilla w kształcie nosa tygrysa), agresywne światła LED oraz eleganckie linie nadwozia. To auto prezentuje się nowocześnie i przyciąga uwagę swoim wyglądem.
- Wersje napędowe: Sportage V jest dostępny w różnych wariantach napędu, w tym na przednie koła (FWD) lub na wszystkie koła (AWD). Oferuje również różne opcje jednostek napędowych, w tym benzynowe, hybrydowe i elektryczne.
- Technologie: Sportage V wyposażony jest w zaawansowane technologie, w tym systemy bezpieczeństwa i asysty kierowcy, takie jak aktywny tempomat, system monitorowania martwego pola, asystent pasa ruchu, system ostrzegania o kolizji i wiele innych.
- Komfort i wyposażenie: Wnętrze Sportage V zaprojektowane jest z myślą o komforcie i funkcjonalności. Możesz spodziewać się wysokiej jakości materiałów wykończeniowych, dużej ilości miejsca zarówno dla pasażerów, jak i bagażu oraz nowoczesnych systemów multimedialnych i nawigacyjnych.
- Opcje napędu: Kia Sportage V dostępna jest w różnych wariantach napędu, w tym tradycyjnych silników benzynowych i diesla, a także wersji hybrydowych i w pełni elektrycznej wersji Kia Sportage EV (tylko w niektórych rynkach).
- Ekologia: Wprowadzenie wersji hybrydowej i elektrycznej jest częścią działań Kii na rzecz zmniejszenia emisji CO2 i bardziej zrównoważonego transportu.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.

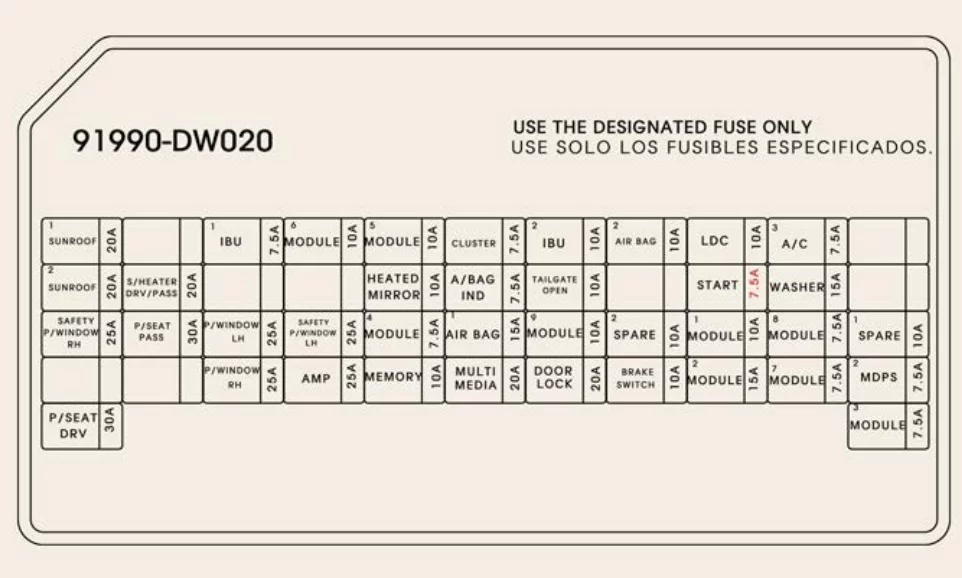

Przedział pasażerski
| Nazwa | Ampery [A] | Opis |
| SUNROOF1 | 20 | Kontroler szyberdachu (Glass Motor) |
| IBU (Integrated Body Control Unit)1 | 7.5 | IBU (zintegrowana jednostka sterująca nadwozia) |
| MODULE6 | 10 | Przełącznik konsoli, przełącznik trybu jazdy, wskaźnik dźwigni automatycznej zmiany biegów |
| MODULE5 | 7,5 | Moduł sterujący IMS (zintegrowany system pamięci) sterownika, moduł sterujący przedniego siedzenia wentylacyjnego, AMP (wzmacniacz), moduł sterujący podgrzewania przedniego siedzenia, jednostka główna audio/wideo i nawigacji, przednia ładowarka bezprzewodowa, kontroler klimatyzacji (LCD), Moduł sterujący klimatyzator, elektrochromowe lustro, niskonapięciowa przetwornica DC-DC, złącze łącza danych |
| CLUSTER | 7,5 | Zestaw wskaźników |
| IBU (Integrated Body Control Unit)2 | 10 | IBU (zintegrowana jednostka sterująca nadwozia), wyłącznik zapłonu, dźwignia automatycznej skrzyni biegów |
| AIRBAG2 | 10 | Moduł sterujący SRS (dodatkowy system bezpieczeństwa). |
| LDC | 10 | Niskonapięciowa przetwornica DC-DC, jednostka główna audio/wideo i nawigacji, zestaw wskaźników, przednia ładowarka bezprzewodowa, kontroler klimatyzacji (LCD), ADAS Parking ECU, tylny radar narożny po lewej i prawej stronie |
| Air Conditioner ON3 | 7,5 | Blok przyłączeniowy E/R (przekaźnik dmuchawy), [Smartstream G2.5 GDi] Blok przyłączeniowy E/R (przekaźnik nagrzewnicy PTC), sterownik klimatyzatora (LCD), moduł sterujący klimatyzatora |
| SUNROOF2 | 20 | Kontroler szyberdachu (silnik żaluzji) |
| S/HEATER (DRV/PASS) | 20 | Moduł sterujący przedniego siedzenia wentylacyjnego, moduł sterujący podgrzewania przedniego siedzenia |
| HEATED MIRROR | 10 | Elektrycznie sterowane lusterko zewnętrzne kierowcy/pasażera |
| AIRBAG IND | 7,5 | Zestaw wskaźników |
| LIFTGATE | 10 | Przekaźnik klapy bagażnika |
| START | 7,5 | Przekaźnik klaksonu alarmu antywłamaniowego, przełącznik zakresu skrzyni biegów, moduł sterujący układu napędowego, IBU (zintegrowana jednostka sterująca nadwozia), wyłącznik zapłonu, blok przyłączeniowy E/R (przekaźnik rozruchu) |
| WASHER | 15 | Przełącznik wielofunkcyjny |
| P/WINDOW SAFETY RH | 25 | Moduł bezpieczeństwa podnośnika szyby pasażera |
| P/SEAT PASS | 30 | Przełącznik zasilania siedzenia pasażera, moduł przekaźnika siedzenia pasażera |
| P/WINDOW LH | 25 | Główny wyłącznik szyby |
| P/WINDOW SAFETY LH |
25 | Moduł bezpieczeństwa okna elektrycznego kierowcy |
| MODULE4 | 7,5 | IBU (zintegrowana jednostka sterująca nadwozia), kamera z widokiem z przodu, przełącznik Crash Pad, ADAS Parking ECU (elektroniczna jednostka sterująca), AWD (napęd na 4 koła) ECU (elektroniczna jednostka sterująca), Tylny radar po lewej i prawej stronie |
| AIRBAG1 | 15 | Moduł sterujący SRS (dodatkowy system bezpieczeństwa), czujnik wykrywania obecności pasażera |
| MODULE9 | 10 | Sterownik IMS (zintegrowany system pamięci) Moduł sterujący, klamka zewnętrzna inteligentnego kluczyka kierowcy/pasażera, czujnik deszczu, przełącznik świateł awaryjnych, złącze łącza danych, moduł elektrycznej klapy podnoszonej, Przekaźnik składania/rozkładania lusterka zewnętrznego, lusterko zewnętrzne kierowcy/pasażera, elektromagnes kluczyka |
| MODULE1 | 10 | ADAS Parking ECU (elektroniczna jednostka sterująca), IBU (zintegrowana kontrola nadwozia Jednostka), klawiatura audio/wideo i nawigacji, przełącznik zasilania zewnętrznego lusterka, AMP (wzmacniacz), główna jednostka audio/wideo i nawigacji, niskonapięciowy konwerter DC-DC |
| MODULE8 | 7,5 | Blok przyłączeniowy E/R (przekaźnik podgrzewanej szyby lewej), moduł sterujący przedniego siedzenia wentylacyjnego, moduł sterujący podgrzewania przednich siedzeń, blok przyłączeniowy E/R (przekaźnik podgrzewanej przedniej szyby, prawa strona) |
| P/WINDOW RH | 25 | Główny wyłącznik podnośnika szyby, przełącznik podnośnika szyby pasażera |
| AMP (Amplifier) | 25 | [Z ISG] AMP (wzmacniacz),
[Bez ISG] Niski konwerter DC-DC |
| MEMORY | 10 | Zestaw wskaźników, sterownik klimatyzatora (LCD), moduł sterujący klimatyzatora, przełącznik Crash Pad, zintegrowana jednostka wspomagania parkowania,
Niskonapięciowa przetwornica DC-DC (450 W) |
| MULTIMEDIA | 20 | Audio (wyświetlacz), jednostka główna audio/wideo i nawigacji, niskonapięciowa przetwornica DC-DC (200W) |
| DOOR LOCK | 20 | Środkowy przekaźnik blokady/odblokowania drzwi |
| BRAKE SWITCH | 10 | Przełącznik świateł stopu, IBU (zintegrowana jednostka sterująca nadwozia) |
| MODULE2 | 15 | Przednie złącze ładowarki USB, port USB siedzenia kierowcy/pasażera |
| MODULE7 | 7,5 | IBU (zintegrowana jednostka sterująca nadwozia) |
| Motor Driven Power Steering 2 |
7,5 | Jednostka wspomagania kierownicy napędzana silnikiem |
| P/SEAT DRV | 30 | Przełącznik zasilania fotela kierowcy, Sterownik IMS (zintegrowany system pamięci) Moduł sterujący |
| MODULE3 | 7,5 | Przełącznik świateł stopu, Lampa konsoli górnej |

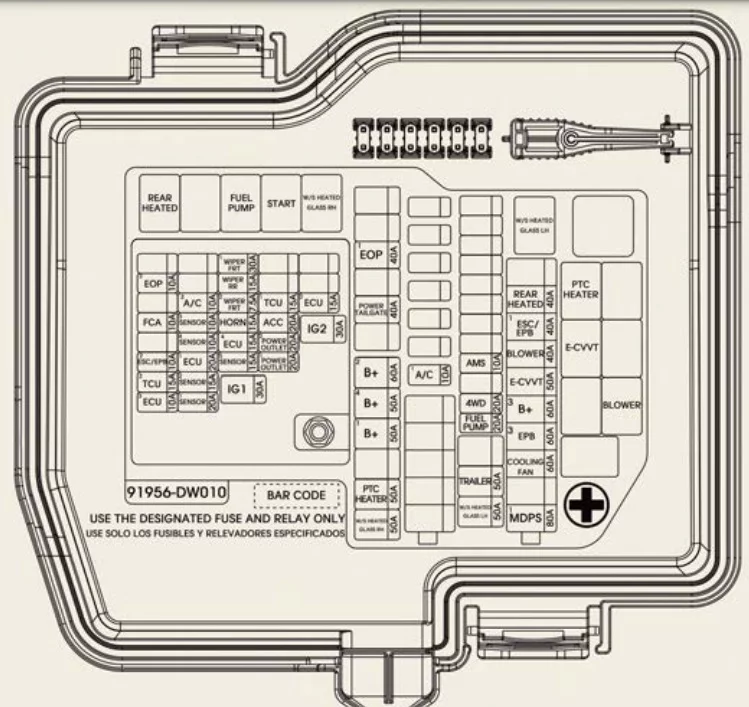

Komora silnika
| Nazwa | Ampery [A] | Opis |
| Motor Driven Power Steering1 | 80 | Jednostka wspomagania kierownicy napędzana silnikiem |
| COOLING FAN | 60 | Sterownik wentylatora chłodzącego |
| EPB3 | 60 | Moduł sterujący ESP (elektroniczny program stabilizacji), [Smartstream G2.5 GDi] moduł ESC |
| B+3 | 60 | Blok przyłączeniowy ICU (bezpiecznik, e, P/SEAT(PASS), SUNROOF2, SUNROOF1, P/SEAT DRV, P/WINDOW SAFETY RH, główny przekaźnik szyby elektrycznej), P/WINDOW LH, P/WINDOW RH, S/HEATER DRV/PASS |
| E-CVVT | 50 | [Smartstream G2.5 GDi] Przekaźnik E-CVVT |
| BLOWER | 40 | Przekaźnik dmuchawy |
| ESC1/EPB1 | 40 | Moduł sterujący ESP (elektroniczny program stabilizacji), [Smartstream G2.5 GDi] moduł ESC |
| REAR HEATED | 40 | Przekaźnik tylnego podgrzewania |
| POWER LIFTGATE | 40 | Podnoszona klapa bagażnika |
| EOP1 | 40 | [Smartstream G2.5 GDi] Elektroniczna pompa oleju |
| B+1 | 50 | Blok przyłączeniowy ICU (IPS01/IPS02/IPS03/IPS04/ IPS05/IPS06) |
| B+4 | 50 | Blok przyłączeniowy ICU (bezpiecznik-MULTIMEDIA, MEMORY, AMP, SAFETY P/WDW LH, BRAKE SWITCH, MODULE9, IBU2, DR LOCK, LIFTGATE, AIRBAG2 ; RelayLong Term Load Latch Relay, Outside Mirror Folding Realy, Unfolding Realy, CtrDrLockRly, CtrDrUnlockRly, DrvDrUnlockRly) |
| B+2 | 60 | Blok przyłączeniowy ICU (IPS07/IPS08/IPS09/IPS10/ IPS11/IPS12) |
| AWD | 20 | AWD ECM (moduł sterujący silnika) |
| TRAILER | 50 | Złącze przyczepy |
| AMS | 10 | Czujnik akumulatora |
| FUEL PUMP | 20 | Przekaźnik pompy paliwa |
| PTC HEATER | 50 | [Smartstream G2.5 GDi] Przekaźnik grzałki PTC |
| W/S HEATED GLASS RH | 50 | [Smartstream G2.5 GDi] Przekaźnik podgrzewanej szyby prawej W/S |
| W/S HEATED GLASS LH | 50 | [Smartstream G2.5 GDi] Przekaźnik podgrzewanej szyby lewej W/S |
| Air ConditionerON1 | 10 | Przekaźnik dmuchawy, moduł sterujący klimatyzatora |
| Blok PCB: | ||
| IG1 | 30 | Przekaźnik IG1 |
| IG2 | 30 | Przekaźnik IG2, przekaźnik rozrusznika |
| ECU3 | 10 | Moduł sterujący układu napędowego |
| ESC2/EPB2 | 10 | Moduł sterujący ESP (elektroniczny program stabilizacji). |
| FCA | 10 | Radar przedni |
| SENSOR1 | 20 | Cewka zapłonowa #1-#4 |
| SENSOR2 | 15 | Czujnik tlenu (GÓRA/DÓŁ) |
| ECU1 | 20 | Moduł sterujący układu napędowego |
| SENSOR4 | 10 | Blok przyłączeniowy E/R (przekaźnik pompy paliwa) |
| SENSOR3 | 10 | Zawór kontrolny oleju nr 2 (wydech), elektrozawór kontrolny oczyszczania, Zmienny zawór elektromagnetyczny pompy oleju, zmienny elektromagnetyczny wlot, Zawór, sterownik wentylatora chłodzącego, przekaźnik sprężarki klimatyzatora, olej Czujnik poziomu, zawór kontrolny kanistra, kontrola oleju, Zawór nr 1 (wlot), blok przyłączeniowy E/R (przekaźnik klimatyzacji) |
| Air ConditionerON2 | 10 | Przekaźnik sprężarki klimatyzacji |
| SENSOR5 | 15 | Wtryskiwacz #1 – #4 |
| HORN | 15 | Przekaźnik klaksonu |
| FR WIPER2 | 7,5 | IBU (zintegrowana jednostka sterująca nadwozia), przekaźnik wycieraczki przedniej (niskie obroty). |
| RR WIPER | 15 | Silnik wycieraczki tylnej, przekaźnik wycieraczki tylnej |
| FR WIPER1 | 30 | Silnik wycieraczki przedniej, przekaźnik wycieraczki przedniej (niskie obroty). |
| POWER OUTLET1 | 20 | Gniazdo zasilania w bagażniku |
| POWER OUTLET2 | 20 | Gniazdo zasilania z przodu |
| ACC | 20 | Blok przyłączeniowy ICU (bezpiecznik-MODULE1, MODULE2) |
| ECU2 | 15 | Moduł sterujący układu napędowego |
| ECU1 | 10 | Elektroniczna pompa oleju |
| TCU1 | 15 | [Smartstream G2.0] Moduł sterujący układu napędowego |
| Przekaźniki: | TYP | |
| Tylny podgrzewany przekaźnik | HC MICRO | Rear Heated Relay |
| Przekaźnik startu | HC MICRO | Start Relay |
| Przekaźnik pompy paliwa | HC MICRO | Fuel Pump Relay |
| Przekaźnik ogrzewania przedniej szyby (lewa strona) | HC MICRO | Windshield Heated Relay LH |
| Przekaźnik grzałki PTC nr 1 | HC MICRO | PTC Heater Relay #1 |
| Przekaźnik ogrzewania przedniej szyby (prawa strona) | HC MICRO | Windshield Heated Relay RH |
| Przekaźnik E-CVVT (silnik Theta) | HC MICRO | E-CVVT Relay (Theta Engine) |
| Przekaźnik dmuchawy | HC MICRO | Blower Relay |

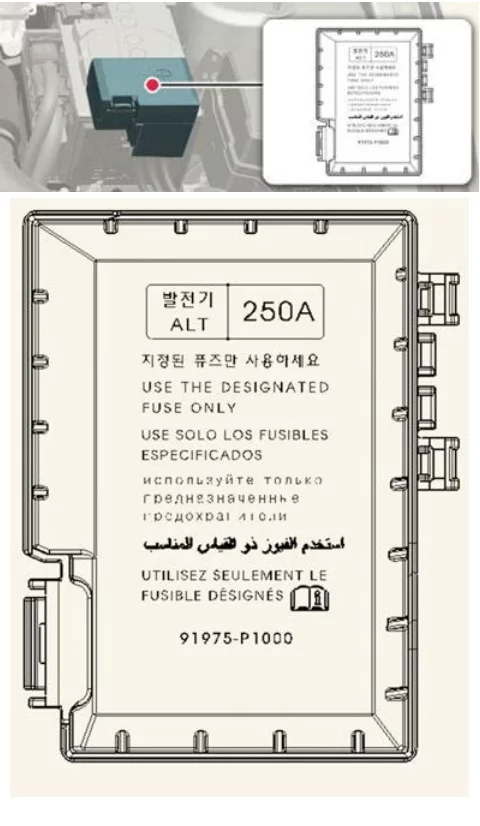

Osłona zacisków akumulatora (główny bezpiecznik)
Wymiana — 4 kroki
~5 min- 1Wyłącz zapłonWyjmij kluczyk, odczekaj 30 sekund.
- 2Otwórz skrzynkę bezpiecznikówLokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
- 3Wyjmij bezpiecznik plastikową pincetąPinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
- 4Włóż nowy o tej samej wartościKażdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
Pełna instrukcja: jak wymienić przepalony bezpiecznik · sprawdzanie: jak sprawdzić bezpieczniki · skrzynki: przegląd typów
