Kia Sportage V (2022) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Kii Sportage V z lat: 2022. Kia Sportage V to piąta generacja popularnego SUV-a kompaktowego produkowanego przez południowokoreańskiego producenta samochodów, Kia Motors. Ta generacja została wprowadzona na rynek w 2021 roku i reprezentuje kontynuację długiej tradycji modelu Kia Sportage. Oto kilka informacji na […]

09/02/2023
Czas czytania: 6 minut
Wojciech
Wojciech

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Kii Sportage V z lat: 2022.

Kia Sportage V to piąta generacja popularnego SUV-a kompaktowego produkowanego przez południowokoreańskiego producenta samochodów, Kia Motors. Ta generacja została wprowadzona na rynek w 2021 roku i reprezentuje kontynuację długiej tradycji modelu Kia Sportage. Oto kilka informacji na temat Kia Sportage V:

  1. Design: Kia Sportage V ma nowoczesny i odważny design z charakterystyczną „twarzą tygrysa” w przedniej części, czyli unikalną i wyrazistą atrapą chłodnicy. Linie nadwozia są bardziej muskularne i dynamiczne w porównaniu do poprzednich generacji, co nadaje pojazdowi nowoczesny wygląd.
  2. Warianty silnikowe: Kia Sportage V jest dostępna z różnymi opcjami silników, w tym jednostkami benzynowymi i hybrydowymi. Opcje silnikowe różnią się w zależności od regionu rynkowego i spełniają różne normy emisji spalin.
  3. Technologia: Sportage V jest wyposażona w zaawansowane technologie, w tym systemy multimedialne z dużym ekranem dotykowym, nawigację GPS, funkcje bezprzewodowej łączności smartfonowej i wiele innych. Dostępne są również systemy bezpieczeństwa i asystencji kierowcy, takie jak adaptacyjny tempomat, system monitorowania martwego pola i systemy awaryjnego hamowania.
  4. Komfort i przestronność: Kia Sportage V oferuje przestronne wnętrze i wygodne siedzenia. Opcjonalnie dostępne są skórzane wykończenia i zaawansowane systemy klimatyzacji, które zapewniają komfort zarówno kierowcy, jak i pasażerom.
  5. Wersje hybrydowe: Kia Sportage V dostępna jest również jako hybryda typu mild hybrid (MHEV) lub hybryda typu plug-in (PHEV) w zależności od regionu rynkowego. Modele hybrydowe mają na celu poprawę efektywności energetycznej i zmniejszenie emisji CO2.
  6. Warianty: Kia Sportage V jest dostępna w różnych wariantach i poziomach wyposażenia, aby sprostać różnym potrzebom i preferencjom klientów. Możesz wybierać spośród różnych opcji, takich jak wersje z napędem na jedną oś lub napędem na wszystkie koła.

Kia Sportage V kontynuuje tradycję jako popularny i konkurencyjny SUV kompaktowy na rynku motoryzacyjnym. Ta piąta generacja wprowadza wiele nowości w zakresie designu, technologii i efektywności energetycznej, co sprawia, że ​​jest atrakcyjnym wyborem dla klientów poszukujących tego rodzaju pojazdu.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Kia Forte i Cerato II (2014) - schematy bezpieczników i przekaźników

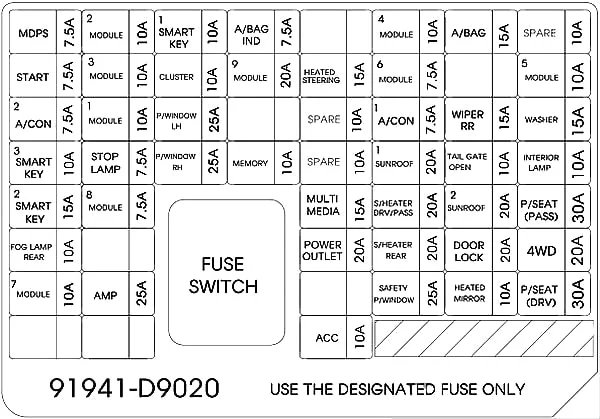

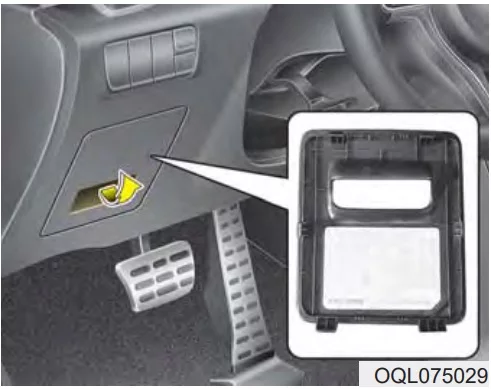

Przedział pasażerski

Kia Sportage V (2022) - schematy bezpieczników i przekaźników



Kia Sportage V (2022) - schematy bezpieczników i przekaźników

Nazwa Ampery [A] Opis
MDPS 7,5A Jednostka MDPS
MODULE 2 10 A Wentylator chłodzący
SMART KEY 1 10 A Moduł sterowania kluczem SMART /moduł immobilizera
A/BAG IND 7,5A Klaster instrumentów

[Audio i ręczna klimatyzacja] Przełącznik świateł awaryjnych

[Audio i automatyczna klimatyzacja] Moduł sterujący klimatyzacji

[Nawigacja] Środkowa lampka deski rozdzielczej

MODULE 4 10 A Przełącznik konsoli, radar wykrywania martwego pola po lewej i prawej stronie, AWD ECM, BCM, moduł sterujący ostrzegania o opuszczeniu pasa ruchu
AIR BAG 15A Moduł sterujący SRS, jednostka wykrywania obecności pasażerów na siedzeniu pasażera
START 7,5A [Bez inteligentnego kluczyka i IMMO.] Skrzynka przekaźników ICM (przekaźnik alarmu włamaniowego), wyłącznik zapłonu

[Z inteligentnym kluczykiem / IMMO.] Przełącznik zakresu skrzyni biegów, ECM, moduł sterujący inteligentnego kluczyka

MODULE 3 10 A Moduł sterujący ogrzewania przednich i tylnych siedzeń, dźwignia zmiany biegów skrzyni automatycznej (podświetlenie), moduł sterujący przedniego siedzenia wentylacyjnego, Jednostka główna audio-wideo i nawigacji, lusterko elektrochromowe, audio, moduł sterowania klimatyzacją, uniwersalne złącze kontrolne, moduł adaptacyjnego oświetlenia przedniego, przełącznik Crash Pad, przełącznik konsoli
CLUSTER 10 A Zestaw wskaźnikow
MODULE 9 20A Blok PCB (Bezpiecznik – ABS 3, VACUUM PUMP 2, ECU 6, AEB, TCU 2, MODULE)
HEATED STEERING 15A BCM
MODULE 6 7,5A Moduł sterujący podgrzewania przedniego i tylnego siedzenia, moduł sterujący przedniego siedzenia wentylacyjnego
MODULE 5 10 A BCM, moduł sterujący inteligentnego klucza
A/C 2 7,5A Moduł sterowania klimatyzacją
MODULE 1 10 A BCM, dźwignia zmiany biegów skrzyni automatycznej
P/ WINDOW LH 25A Główny wyłącznik szyby
A/C 1 7,5A Moduł sterowania klimatyzacją, jonizator klastra, blok złącza E/R (przekaźnik dmuchawy)
WIPER RR 15A Silnik tylnej wycieraczki, skrzynka przekaźników ICM (przekaźnik tylnej wycieraczki)
WASHER 15A Przełącznik wielofunkcyjny
SMART KEY 3 10 A [Bez inteligentnego kluczyka] Moduł immobilizera

[Z inteligentnym kluczem] Inteligentny moduł sterujący, przycisk Start/Stop

STOP LAMP 7,5A Inteligentny moduł sterujący kluczykiem, wyłącznik świateł stopu
P/WINDOW RH 25A Główny wyłącznik podnośnika szyby, przełącznik podnośnika szyby pasażera
MEMORY 10 A Zestaw wskaźników, BCM, skrzynka przekaźników ICM (przekaźnik składania i rozkładania lusterek zewnętrznych), lusterko elektrochromowe, moduł sterujący klimatyzacji, przełącznik konsoli, przełącznik Crash Pad
SUN ROOF 1 20A Panoramiczny szyberdach
TAIL GATE OPEN 10 A Przekaźnik tylnej klapy bagażnika
INTERIOR LAMP 10 A Podświetlenie zapłonu kluczyka i wyłącznik ostrzegawczy drzwi, lampka wnętrza pojazdu, lampka konsoli górnej, lampka przednia toaletki po lewej i prawej stronie, tylna lampka osobista po lewej i prawej stronie, lampka bagażnika, lampka schowka na rękawiczki, ładowarka bezprzewodowa
SMART KEY 2 15A Moduł sterowania inteligentnym kluczem
ACC 10 A Tylna ładowarka USB, wzmacniacz, przełącznik zasilania zewnętrznego lusterka, blok płytki drukowanej (przekaźnik gniazda zasilania), Moduł sterowania inteligentnym kluczem, jednostka główna audio, audio-wideo i nawigacji, BCM, ładowarka bezprzewodowa
MULTIMEDIA 15A Jednostka główna audio, audio-wideo i nawigacja, tylna ładowarka USB
S/HEATER DRV/PASS 20A Moduł sterowania ogrzewaniem przednich foteli, moduł sterowania przednich foteli wentylacją powietrza
SUN ROOF 2 20A Panoramiczny szyberdach
P/SEAT (PASS) 30A Przełącznik ręczny fotela pasażera
MODULE 8 7,5A Elektromagnes klucza, pokładowy moduł diagnostyczny
POWER OUTLET 20A Przednie gniazdo zasilania nr 1 (przednia zapalniczka)
S/HEATER REAR 20A Moduł sterowania podgrzewaniem tylnych siedzeń
DOOR LOCK 20A Przekaźnik blokady i odblokowania drzwi
4WD 20A AWD ECM (napęd na 4 koła)
MODULE 7 10 A Wyłącznik awaryjny, uchwyt zewnętrzny kluczyka SMART dla kierowcy/pasażera, czujnik AEB
AMP 25A Wzmacniacz
SAFETY P/ WINDOW (DRV) 25A Moduł szyby bezpieczeństwa po stronie kierowcy
HEATED MIRROR 10 A Lusterko zewnętrzne po stronie kierowcy i pasażera, moduł sterowania klimatyzacją
P/SEAT (DRV) 30A Przełącznik ręczny fotela kierowcy
MODULE 10 10 A BCM
SAFETY P/WINDOW (PASS) 25A Moduł szyby bezpieczeństwa po stronie pasażera

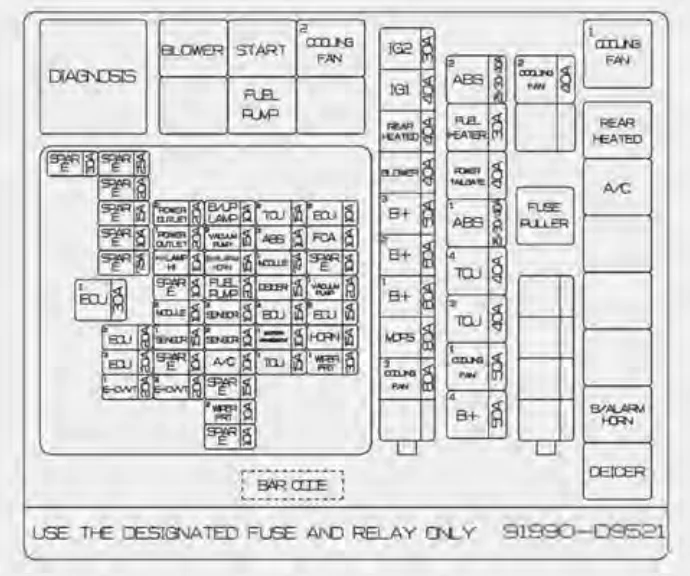

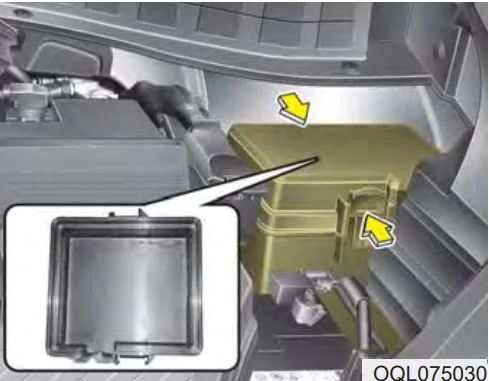

Komora silnika

Kia Sportage V (2022) - schematy bezpieczników i przekaźników

Kia Sportage V (2022) - schematy bezpieczników i przekaźników

Nazwa Ampery [A] Opis
COOLING FAN 3 80A Silnik wentylatora chłodzącego
MDPS 80A Jednostka MDPS
B+1 60A Blok przyłączeniowy SMART (IPS 2 (5CH), IPS 3 (2CH), IPS 4 (2CH), IPS 5 (2CH), IPS 6 (1CH), bezpiecznik – AMP), moduł 10
B+2 60A Blok przyłączeniowy SMART (IPS 1 (5CH), Bezpiecznik – MODULE 7, SMART KEY 2, SMART KET 3, LAMP STOP)
B+3 50A Blok przyłączeniowy SMART (bezpieczniki – szyberdach 1, szyberdach 2, S/HEATER DRV/PASS, S/HEATER REAR, SAFETY P/WINDOW, przekaźnik okna zasilania)
BLOWER 40A Przekaźnik dmuchawy
REAR HEATED 40A Przekaźnik tylnego podgrzewania
IG1 40A [Bez inteligentnego kluczyka] wyłącznik zapłonu,

[z inteligentnym kluczykiem] blok PCB (przekaźnik PDM (IG1)/PDM (ACC))

IG2 30A Przekaźnik rozruchu, wyłącznik zapłonu [bez inteligentnego kluczyka], [z kluczykiem inteligentnym] blok PCB (przekaźnik PDM (IG2))
B+4 50A Blok złączy SMART (bezpiecznik – AWD, P/ Seat (DRV), P/ Seat (PASS), TAIL GATE OPEN, DOOR LOCK, przekaźnik wyłącznika automatycznego prądu upływu), moduł 8
COOLING FAN 1 50A Przekaźnik wentylatora chłodzącego 1
ABS 1 40A Moduł sterujący ESC, uniwersalne złącze kontrolne
POWER LIFTGATE 40A Moduł klapy bagażnika
ABS 2 40A Moduł ESC
COOLING FAN 2 40A Przekaźnik wentylatora chłodzącego 1
WIPER FRT 2 10 A BCM
E-CVVT 2 20A PCM
E-CVVT 1 20A PCM
WIPER FRT 1 30A [Bez inteligentnego kluczyka] Wyłącznik zapłonu,

[Z inteligentnym kluczykiem] Przekaźnik PDM (IG2).

TCU 1 15A PCM
A/C 10 A Przekaźnik jednostki sterującej powietrzem
ECU 3 20A PCM
HORN 15A Przekaźnik klaksonowy
BATTERY MANAGEMENT 10 A Czujnik akumulatora
SENSOR 2 10 A Zawór kontrolny oleju, elektrozawór sterujący oczyszczaniem, elektrozawór o zmiennym wlocie, elektromagnes sterujący RCV
SENSOR 1 15A Czujnik tlenu (góra/dół)
ECU 2 20A Cewka zapłonowa #1/#2/#3/#4
ECU 4 15A PCM
SENSOR 3 10 A Blok przyłączeniowy E/R (przekaźnik wentylatora chłodzącego 1), zawór zamykający pochłaniacz, blok przyłączeniowy E/R (jednostka sterująca powietrzem)
MODULE 2 10 A Blok złącza E/R (przekaźnik pompy paliwa)
VACUUM PUMP 1 20A Pompa próżniowa
DEICER 15A Blok przyłączeniowy E/R (przekaźnik odladzacza)
FUEL PUMP 20A Przekaźnik pompy paliwa
MODULE 1 7,5A Wyłącznik lampy stopu
B/ALARM HORN 15A Blok złącza E/R (przekaźnik sygnału dźwiękowego B/alarm)
H/LAMP HI 10 A Przekaźnik H/LP z funkcją Bl
FCA 10 A Czujnik wspomagania unikania kolizji z przodu (FCA)
ABS 3 10 A Moduł ESC
VACUUM PUMP 2 15A Pompa próżniowa, przełącznik próżniowy
POWER OUTLET 1 20A Przednie gniazdo zasilania #2
ECU 6 10 A PCM
TCU 2 15A Przełącznik zasięgu skrzyni biegów
B/UP LAMP 10 A Lampa tylnego zderzaka lewa i prawa, lusterko elektrochromowe
POWER OUTLET 2 20A Tylne gniazdo zasilania
ECU 1 30A Przekaźnik sterujący silnika
Nazwa przekaźnika Rodzaj
Cooling Fan 1 Relay MINI
Rear Defogger Relay MIKRO
A/C Relay MIKRO
B/Alarm Horn Relay MIKRO
Deicer Relay MIKRO
Cooling Fan 2 Relay MIKRO
Start Relay MIKRO
Blower Relay MIKRO
Fuel pump Relay MIKRO

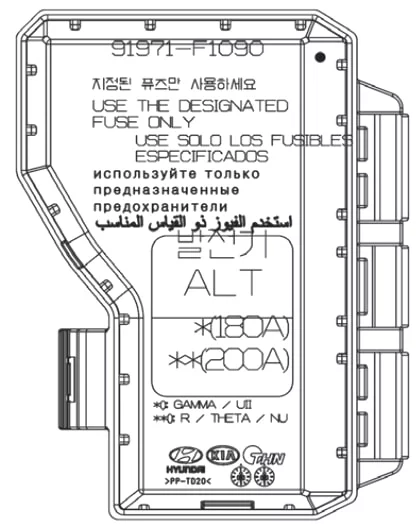

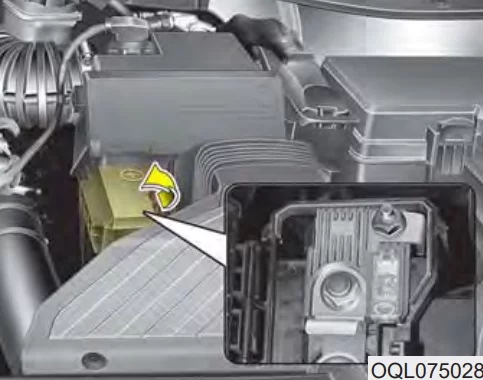

Osłona zacisków akumulatora (główny bezpiecznik)

Kia Sportage V (2022) - schematy bezpieczników i przekaźników

Kia Sportage V (2022) - schematy bezpieczników i przekaźników
