Kia Soul II (2014-2019) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Kii Soul II z lat: 2014, 2015, 2016, 2017, 2018, 2019. Kia Soul II to druga generacja popularnego kompaktowego crossovera produkowanego przez południowokoreańskiego producenta samochodów, Kia Motors. Ten model został wprowadzony na rynek w 2014 roku i kontynuował dziedzictwo pierwszej generacji, charakteryzując się […]

09/01/2023
Czas czytania: 5 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Kii Soul II z lat: 2014, 2015, 2016, 2017, 2018, 2019.

Kia Soul II to druga generacja popularnego kompaktowego crossovera produkowanego przez południowokoreańskiego producenta samochodów, Kia Motors. Ten model został wprowadzony na rynek w 2014 roku i kontynuował dziedzictwo pierwszej generacji, charakteryzując się nieco bardziej nowoczesnym designem i ulepszonymi funkcjami. Oto kilka kluczowych informacji o Kia Soul II:

  1. Aktualizowany design: Kia Soul II zachowała charakterystyczny, kwadratowy kształt nadwozia, ale została nieco odświeżona i zyskała bardziej nowoczesny wygląd. Nadal pozostała rozpoznawalna dzięki unikalnemu designowi.
  2. Większa przestrzeń: Druga generacja Kia Soul oferowała jeszcze bardziej przestronne wnętrze niż poprzednik. Dzięki temu pasażerowie mieli więcej miejsca na nogi i głowy, co przyczyniło się do poprawy komfortu podróżowania.
  3. Nowoczesne technologie: Kia Soul II wprowadziła wiele nowoczesnych technologii, w tym systemy multimedialne z ekranami dotykowymi, systemy nawigacji, kamerę cofania i dostępność systemów bezpieczeństwa, takich jak adaptacyjny tempomat i system monitorowania martwego pola.
  4. Silniki o wysokiej wydajności: Druga generacja była dostępna z różnymi jednostkami napędowymi, w tym benzynowymi, wysokoprężnymi oraz wersją elektryczną o nazwie „Kia Soul EV.” To ostatnie wprowadzenie było częścią rosnącego trendu w motoryzacji elektrycznej i zdobyło uznanie za swoją ekologiczność.
  5. Wybór wersji: Kia Soul II była dostępna w różnych wariantach wyposażenia, co pozwalało klientom wybrać model odpowiedni do swoich potrzeb i budżetu.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

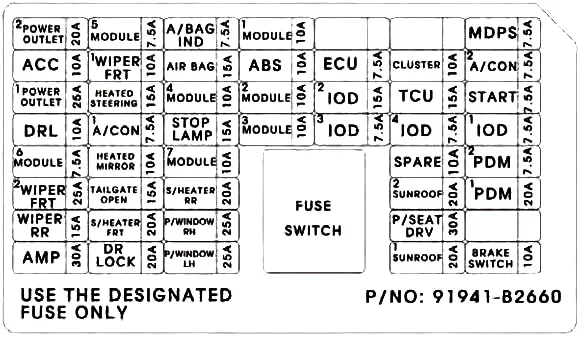

Przedział pasażerski

Znajduje się pod deską rozdzielczą po stronie kierowcy za osłoną ochronną.

Kia Soul II (2014-2019) - schematy bezpieczników i przekaźników

Opis

POWER OUTLET 2 Gniazdo zasilania 20A
ACC 10A Regulator lusterek zewnętrznych, wzmacniacz radiowy, jednostka główna systemu audio /UVO/AVN 4.0, BCM (jednostka komfortu), TMU, ECU oświetlenia dekoracyjnego, jednostka SMK, wzmacniacz LDC (400 W), wzmacniacz LDC (200 W)
POWER OUTLET 1 Zapalniczka 25A, tylne gniazdo zasilania
DRL 10A BCM (światła do jazdy dziennej)
MODULE 6 7,5 A Silnik elektryczny do szyberdachu dachowego, przenośna lampa bagażnika (moc ładowania), wiązka przedłużająca siedzenie kierowcy (ogrzewana), tylne siedzenie (IGN2)
WIPER FRT 2 25A Silnik elektryczny wycieraczki przedniej (wycieraczka przednia, zasilanie), przekaźnik wycieraczki przedniej (niski)
WIPER RR 15A Silnik elektryczny tylnej wycieraczki (tylna wycieraczka), przełącznik wielofunkcyjny (przełącznik kolumny kierownicy, szyba wycieraczki), przekaźnik tylnej wycieraczki (tylna wycieraczka), cewka przekaźnika tylnej wycieraczki
AMP Wzmacniacz 30A (radiowy), wzmacniacz LDC (400 W)
MODULE 5 7,5A BCM (jednostka komfortowa), jednostka SMK
WIPER FRT 1 10A Przełącznik wielofunkcyjny (przełącznik kolumny kierownicy, wycieraczka), BCM (moc silnika spryskiwacza (bezpiecznik wycieraczek)).
HTD STRG 15A Ogrzewanie kierownicy (ogrzewanie kierownicy)
A / CON 1 7,5 A Jednostka sterująca dopływem powietrza (ręczna, automatyczna, jednostka sterująca nagrzewnicą, jednostka klimatyczna), jonizator, cewka przekaźnika PTC, cewka przekaźnika wentylatora
HTD MIRR 10A Podgrzewane lusterka (lusterko zewnętrzne (podgrzewane), ECU (obciążenie elektryczne, nagrzewnica szkła), ręczna/automatyczna jednostka sterująca powietrzem (sygnał grzania)
T/GATE OPEN 15A Przekaźnik otwierania tylnej klapy (silnik zamka tylnej klapy), cewka przekaźnika otwierania tylnej klapy
S/HEATER FRT 20A Uprząż przedłużająca przedni fotel (moc ogrzewania) (podgrzewane przednie fotele)
DR LOCK 20A Przekaźnik zamka drzwi, cewka przekaźnika zamka drzwi, cewka przekaźnika odblokowywania drzwi, przekaźnik podwójnej blokady, cewka przekaźnika podwójnej blokady
A/BAG IND 7,5A Zestaw wskaźników (tablica wskaźników)
A/BAG 15A ACU, EBU WCS
MODULE 4 10A ECU lusterka wewnętrznego, ECU HLLD (sterowanie zasięgiem reflektorów) z automatycznym sterowaniem
STOP LAMP 15A Przełącznik awaryjny (zasilanie wskaźnika ESS), ECU światła hamowania (światło hamowania)
MODULE 7 Przełącznik trybu sportowego 10A (elektromagnes blokady zmiany biegów automatycznej skrzyni biegów), solenoid blokady zapłonu
S/HEATER RR 20A Tylne siedzenie (podgrzewanie) (podgrzewane tylne siedzenia)
P/WDW RH 25A Przedni prawy przełącznik podnośnika szkła (zasilanie), podnośniki szkła zapobiegające przytrzaśnięciu ECU (zasilanie)
P / WDW LH 25A Przedni lewy przełącznik podnośnika szkła (zasilanie), podnośniki szkła zapobiegające przytrzaśnięciu ECU (zasilanie)
MODULE 1 10A BCM (moduł komfortu), szelki przedłużające siedzenie kierowcy
BRAKE SWITCH 1 10A Przełącznik świateł hamowania (jednostka ABC / ESC)
MODULE 2 10A Przełącznik dolny, przełącznik centralny, jednostka TPMS, tylny czujnik wspomagania parkowania, inteligentny czujnik wspomagania parkowania, inteligentny ECU wspomagania parkowania, jednostka sterująca powietrzem (nagrzewnica) (ręczna, automatyczna), pasy systemu ostrzegania o poza zasięgiem, przełącznik świateł hamowania, czujnik wody w paliwie
MODULE 3 10A Moduł dźwigni zmiany biegów, włącznik ogrzewania tylnego siedzenia, ogrzewanie tylnego siedzenia, diagnostyka, jednostka główna AVN 4.0 (magnetofon radiowy), wzmacniacz LDC (200 W), TMU, przełącznik HLLD (kontrola zasięgu reflektorów), napęd HLLD (kontrola zasięgu reflektorów) , czujnik poziomu oleju, wzmacniacz LDC (400 W)
ECU 7,5A ECU, czujnik przepływu powietrza, cewka przekaźnika rozrusznika, jednostka SMK, immobilizer SMARTRA
IOD 2 15A Wzmacniacz LDC (200 W), jednostka główna systemu audio (magnetofon) / UVO / AVN 4.0, TMU
1.0.D 3 7,5A Przekaźnik do składania lusterek zewnętrznych, przekaźnik nawojowy do składania lusterek zewnętrznych, przekaźnik do składania lusterek zewnętrznych, przekaźnik nawojowy do składania lusterek zewnętrznych.
CLUSTER 10A Zestaw wskaźników (tablica wskaźników)
TCU 15A Czujnik prędkości (manualna skrzynia biegów), włącznik świateł cofania, falownik pompy oleju, włącznik blokady, jednostka sterująca skrzynią biegów
IOD 4 7,5 A Złącze diagnostyczne OBDII (zasilanie), jednostka TPMS (zasilanie), zestaw wskaźników, jednostka sterująca dopływem powietrza (nagrzewnica, jednostka klimatyzacji) (ręczna, automatyczna), BCM (jednostka komfortu), brzęczyk wspomagania parkowania wstecznego
FOG LAMP RR 10A Przekaźnik tylnego światła przeciwmgielnego (tylny przekaźnik PTF)
SUNROOF 2 20A Silnik elektryczny (napęd) włazu górnego (moc)
P/SEAT DRV 30A Uprząż przedłużająca przedni fotel (zasilanie)
SUNROOF 1 20A Silnik elektryczny (napęd) włazu górnego (zasilanie)
MDPS 7,5A Jednostka MDPS (elektryczne wspomaganie kierownicy (EUR) jednostka sterująca)
A / CON 2 7,5A Ręczna jednostka nawiewna (nagrzewnica) (maksymalna prędkość wentylatora), automatyczna jednostka sterująca nawiewem (jednostka klimatyczna) (silnik wentylatora)
START 7,5 A Przekaźnik komory silnika / skrzynka bezpieczników (przekaźnik – rozruch / rozruch pomocniczy) PDM
IOD 1 7,5A Lampa w schowku (oświetlenie schowka), czujnik otwarcia drzwi, lampa konsoli sufitowej (lampa sufitowa), lampa oświetlenia indywidualnego, lampa w osłonie przeciwsłonecznej, lampa oświetlenia bagażnika (oświetlenie bagażnika), lampa przenośna (drzwi)
PDM 2 7,5А blok SMK (akumulatorowy procesor), immobilizer SMARTRA (akumulatorowy)
PDM 1 Blok SMK 20A (zasilanie)
BRAKE SWITCH 2 10A Przełącznik świateł hamowania (normalnie otwarty), jednostka SMK
Zobacz także:  Kia Carens i Rondo UN (2007-2013) - schematy bezpieczników i przekaźników

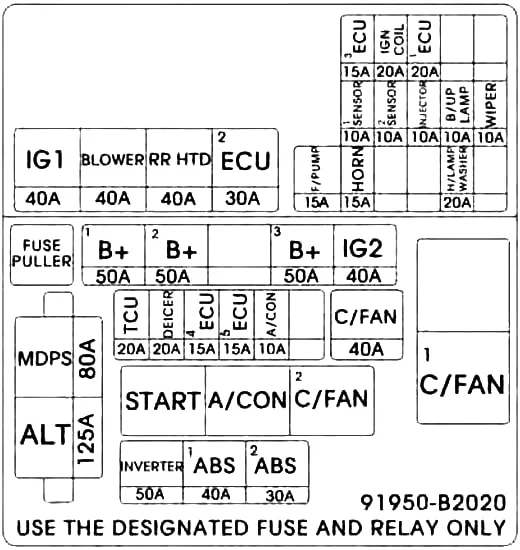

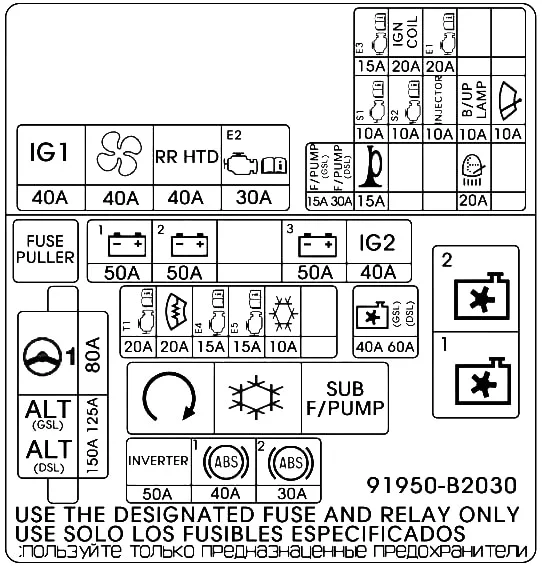

Komora silnika

Znajduje się po lewej stronie komory silnika.

Kia Soul II (2014-2019) - schematy bezpieczników i przekaźników



Kia Soul II (2014-2019) - schematy bezpieczników i przekaźników

Opis

RR HTD 40A Przekaźnik odmgławiacza tylnej szyby
ECU 2 30A Przekaźnik główny, cewka przekaźnika głównego
ECU 3 15A ECU (elektroniczna jednostka sterująca silnika) (za przekaźnikiem głównym)
IGN COIL Cewka zapłonowa 20A (zasilanie)
ECU 1 20A ECU (elektroniczna jednostka sterująca silnika) (za przekaźnikiem głównym)
SENSOR 1 10A Przełącznik świateł hamowania, (normalnie zamknięty), czujnik O2 (czujnik tlenu), zawór elektromagnetyczny sterowania przedmuchem, OCV
SENSOR 2 10A Cewka przekaźnika wentylatora chłodzącego CMP o niskiej prędkości
INJECTOR Wtryskiwacze 10A (zasilanie)
B/UP LAMP 10A Tylna lampa zespolona (światło (światła) cofania)
WIPER 10A Przełącznik kolumny kierownicy, ECU (przełącznik wycieraczek)
F/PUMP 15/30A Silnik pompy paliwa, przekaźnik pompy paliwa (bezpiecznik pompy paliwa)
HORN 15A Przekaźnik klaksonu, cewka przekaźnika klaksonu, klakson (bezpiecznik klaksonu)
H/LAMP WASHER 20A Przekaźnik spryskiwaczy reflektorów, cewka przekaźnika spryskiwaczy reflektorów, silnik spryskiwaczy reflektorów (aby wyłączyć spryskiwacz reflektorów)
B+ 1 Inteligentna skrzynka przyłączeniowa 50A (B + 1)
B+ 2 Inteligentna skrzynka przyłączeniowa 50A (B + 2)
B+ 3 Inteligentna skrzynka przyłączeniowa 50A (B + 3)
IG2 40A Przełącznik zapłonu (IG2), przekaźnik przycisku Start (IG2), przekaźnik rozrusznika
MDPS Jednostka 80A MDPS (EUR)
EVERYTHING Generator 125A
TCU 20A ALE (jednostka sterująca transmisją)
DEICER Odmrażacz 20A (ogrzewana przednia szyba, ogrzewana strefa wycieraczek)
ECU 4 15A ECU (bezpośrednia komunikacja z akumulatorem)
ECU 5 15A ECU (bezpośrednia komunikacja z akumulatorem)
A / CON Przekaźnik 10A do klimatyzacji
C/FAN 40/60A Silnik wentylatora chłodzącego, pomocnicza pompa paliwa, pomocniczy zawór paliwa
INVERTER 50A falownik pompy olejowej
ABS 1 Jednostka ABS/ESC 40A (silnik elektryczny)
ABS 2 Jednostka ABS/ESC 30A (elektromagnes)
Zobacz także:  Kia Sedona i Carnival VQ (2006-2014) - schematy bezpieczników i przekaźników

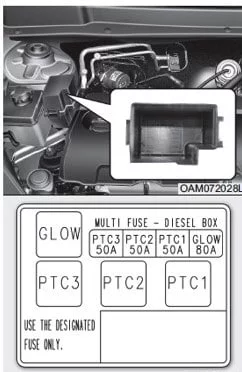

Dodatkowa skrzynka

Zainstalowany w modelach z silnikiem Diesla.

Elementy odpowiedzialne za działanie dodatkowej grzałki i świec żarowych.

Kia Soul II (2014-2019) - schematy bezpieczników i przekaźników
