W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Kii Sorento IV z lat: 2022.
Kia Sorento czwartej generacji, oznaczona jako Kia Sorento MQ4, została wprowadzona na rynek w 2020 roku i jest produkowana do dzisiaj. To średniej wielkości SUV, który kontynuuje sukces poprzednich generacji Sorento, oferując jeszcze więcej ulepszeń w zakresie designu, wyposażenia, wydajności i technologii. Sorento IV to model zaprojektowany z myślą o komforcie i luksusie, co widać w jego eleganckim wyglądzie i zaawansowanych funkcjach.
Oto kilka kluczowych cech i informacji na temat Kii Sorento czwartej generacji (MQ4):
- Design: Sorento MQ4 ma nowoczesny i ekskluzywny wygląd, z charakterystycznym przodem i atrakcyjnymi detalami. Dynamiczne linie i eleganckie detale nadają mu wyjątkowy charakter.
- Wymiary: Jest to większy SUV niż poprzednie generacje, co oznacza więcej przestrzeni zarówno dla pasażerów, jak i bagażu. Sorento IV jest dostępny jako 5- lub 7-miejscowy.
- Silniki: Model ten jest dostępny z różnymi jednostkami napędowymi, w tym benzynowymi, wysokoprężnymi i wersją hybrydową. Dostępne są również warianty z napędem na cztery koła.
- Napęd hybrydowy i warianty w pełni elektryczne: Sorento IV oferuje także wersje hybrydowe i w pełni elektryczne na niektórych rynkach, co przyczynia się do zrównoważonej mobilności.
- Bezpieczeństwo: Ten model jest wyposażony w zaawansowane systemy bezpieczeństwa, w tym aktywny tempomat, systemy awaryjnego hamowania, asystent pasa ruchu i wiele innych, co zapewnia wysoki poziom bezpieczeństwa.
- Przestrzeń bagażowa: Dzięki elastycznemu układowi siedzeń i większej długości nadwozia, Sorento IV oferuje przestronną przestrzeń bagażową.
- Technologia: Modele wyższej klasy Sorento IV są wyposażone w zaawansowane systemy multimedialne, nawigację, panoramiczny dach i wiele innych zaawansowanych funkcji.
- Luksus i komfort: Wnętrze Sorento IV jest zaprojektowane z myślą o komforcie i luksusie, z wykorzystaniem wysokiej jakości materiałów i zaawansowanych rozwiązań ergonomicznych.
Sorento czwartej generacji (MQ4) to kolejny krok w rozwoju tej linii modelowej Kii, oferujący jeszcze bardziej zaawansowane technologie, bardziej wydajne silniki i luksusowe wnętrze. To konkurencyjna oferta na rynku SUV-ów średniej wielkości, która przyciąga klientów poszukujących komfortu i nowoczesnych rozwiązań.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.

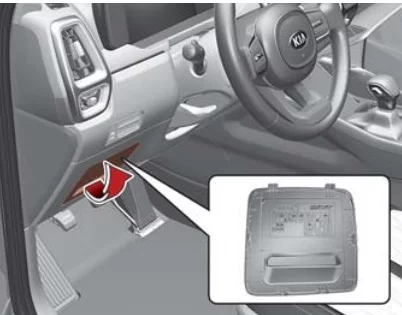

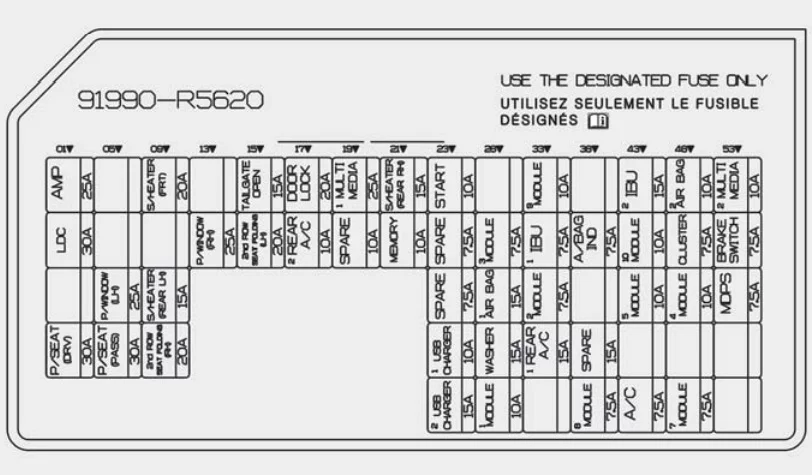

Przedział pasażerski
| Nazwa | Ampery [A] | Opis |
| Blok połączeniowy ICU | ||
| AMP | 25 | AMP (wzmacniacz) |
| LDC | 30 | Niska przetwornica DC (prąd stały)-DC (prąd stały). |
| P/SEAT (DRV) | 30 | Przełącznik zasilania fotela kierowcy, moduł sterujący IMS (zintegrowany system pamięci). |
| P/WINDOW (LH) | 25 | Przełącznik tylnego podnośnika szyby lewej, Moduł bezpieczeństwa tylnego okna lewego, moduł bezpieczeństwa okna elektrycznego kierowcy |
| P/SEAT(PASS) | 30 | Przełącznik elektrycznego siedzenia pasażera |
| S/HEATER(FRT) | 20 | Wentylacja fotela kierowcy, Podgrzewacz siedzenia kierowcy, Złącze łącza danych |
| S/HEATER(REAR LH) | 15 | Moduł sterujący podgrzewacza drugiego siedzenia po lewej stronie |
| 2nd ROW SEAT FOLDING (RH) | 20 | Siłownik składania prawego siedzenia 2. rzędu |
| P/WINDOW (RH) | 25 | Tylny przełącznik elektrycznego podnośnika szyby prawej, tylny moduł bezpieczeństwa elektrycznego podnośnika prawej szyby, przełącznik elektrycznego podnośnika pasażera, moduł bezpieczeństwa pasażera |
| TAILGATE OPEN | 15 | Przekaźnik tylnej klapy bagażnika |
| 2nd ROW SEAT FOLDING (LH) | 20 | Siłownik składania lewego siedzenia 2. rzędu |
| DOOR LOCK | 20 | Przekaźnik blokady/odblokowania drzwi, przekaźnik martwego zamka |
| REAR A/C 2 | 10 | Moduł sterujący tylnym układu klimatyzacji |
| MULTIMEDIA1 | 25 | Niska przetwornica DC (prąd stały)-DC (prąd stały). |
| S/HEATER (REAR RH) | 15 | Moduł sterujący podgrzewacza prawego siedzenia 2. rzędu |
| MEMORY | 10 | Lusterko zewnętrzne pasażera, lusterko zewnętrzne kierowcy, moduł sterujący wentylacji powietrznej 1. siedzenia, wyświetlacz Head-Up, moduł sterujący podgrzewacza 1. siedzenia, jednostka tylnej klapy elektrycznej, moduł sterujący tylnej klimatyzacji, moduł sterujący przedniej klimatyzacji, Panel sterowania – przednia klimatyzacja, przetwornica niskiego poziomu DC (prąd stały) -DC (prąd stały), ROA |
| START | 10 | Stacyjka |
| USB CHARGER 1 | 10 | Bagażowe złącze ładowania USB |
| USB CHARGER 2 | 15 | Konsola tylna – Złącze ładowania USB, moduł sterujący fotela wentylacyjnego, moduł sterujący podgrzewania siedzenia |
| MODULE 3 | 7,5 | IBU (zintegrowana jednostka sterująca nadwozia), jednostka ADAS, Przód – Kamera widokowa (ADAS), przełącznik Crash Pad, jednostka monitora widoku przestrzennego, ECU napędu na 4 koła, przełącznik konsoli przedniej, przełącznik wentylacji przedniego siedzenia, przedni zespół radarowy, dźwignia zmiany biegów (automatyczna skrzynia biegów) (wskaźnik), zespół radaru tylnego narożnika |
| AIR BAG 1 | 15 | Moduł sterujący SRS (dodatkowy system bezpieczeństwa), czujnik wykrywania obecności pasażera |
| WASHER | 15 | Przełącznik wielofunkcyjny |
| MODULE 1 | 10 | Jednostka ADAS, jednostka monitora Surround View, IBU (zintegrowana jednostka sterująca nadwozia), przednie złącze ładowania USB, niski prąd DC (prąd stały) – konwerter DC (prąd stały) |
| MODULE 9 | 10 | Elektromagnes kluczyka, klamka zewnętrzna inteligentnego kluczyka kierowcy/pasażera, jednostka obszaru drzwi kierowcy, lusterko zewnętrzne kierowcy/pasażera, jednostka tylnej klapy elektrycznej, ROA, moduł sterujący fotela wentylacji kierowcy, moduł sterujący podgrzewacza fotela kierowcy |
| IBU 1 | 7,5 | IBU (zintegrowana jednostka sterująca nadwozia) |
| MODULE 2 | 7,5 | Jednostka obszaru drzwi kierowcy, dźwignia zmiany biegów ATM (automatyczna skrzynia biegów). |
| REAR A/C 1 | 15 | Silnik dmuchawy tylnej klimatyzacji, blok przyłączeniowy ICU (bezpiecznik – tylny moduł sterujący klimatyzacji) |
| A/BAG IND | 7,5 | Zestaw wskaźników, konsola sufitowa |
| MODULE 8 | 7,5 | Moduł ADAS, gniazdo falownika prądu przemiennego w konsoli tylnej, falownik prądu przemiennego, moduł sterujący podgrzewania siedzenia w 2. rzędzie, moduł sterujący tylnej układu klimatyzacji |
| IBU 2 | 15 | IBU (zintegrowana jednostka sterująca nadwozia), czujnik deszczu |
| MODULE 10 | 10 | Przełącznik świateł stopu |
| MODULE 5 | 10 | AMP (wzmacniacz), przednia bezprzewodowa ładowarka, niskonapięciowa przetwornica DC (prąd stały) – DC (prąd stały) |
| A/C | 7,5 | Przedni moduł sterujący klimatyzacji, przedni panel sterowania klimatyzacji, blok przyłączeniowy E/R (PTC (dodatni współczynnik temperaturowy) przekaźnik nagrzewnicy nr 1, przekaźnik dmuchawy) |
| AIR BAG 2 | 10 | Moduł sterujący SRS (dodatkowy system bezpieczeństwa). |
| CLUSTER | 7,5 | Zestaw wskaźników, wyświetlacz Head-Up |
| MODULE 4 | 10 | Audio, złącze łącza danych, przedni panel sterowania klimatyzacją, przedni moduł sterowania klimatyzacją, przełącznik Crash Pad, elektrochromowe lusterko, moduł sterujący fotela wentylacyjnego, moduł sterujący podgrzewacza lewego/prawego siedzenia w 2 .rzędzie |
| MODULE 7 | 7,5 | IBU (zintegrowana jednostka sterująca nadwozia) |
| MULTIMEDIA 2 | 10 | Monitor z widokiem przestrzennym, zestaw wskaźników, Moduł ADAS, przedni panel sterowania klimatyzacją, przedni moduł sterowania klimatyzacją, przednia bezprzewodowa ładowarka, wyświetlacz Head-Up |
| BRAKE SWITCH | 7,5 | IBU (zintegrowana jednostka sterująca nadwozia), wyłącznik świateł stopu |
| MDPS | 7,5 | Jednostka MDPS (silnikowe wspomaganie kierownicy).
*MDPS to to samo, co EPS (elektryczne wspomaganie kierownicy). |

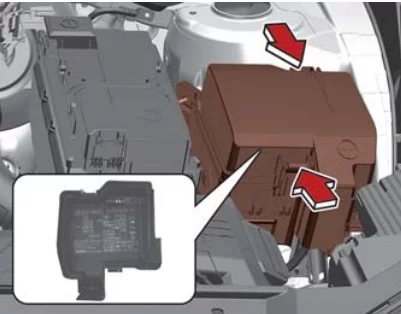

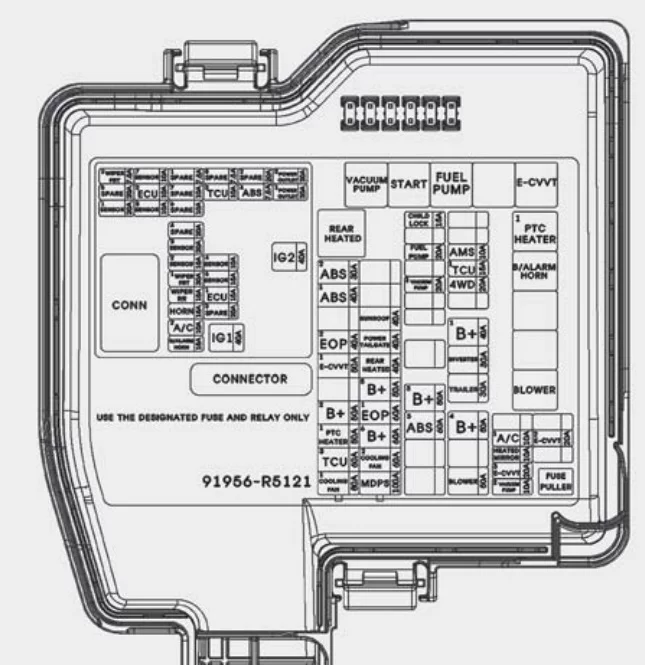

Komora silnika
| Nazwa | Ampery [A] | Opis |
| COOLING FAN 1 | 80 | Silnik wentylatora chłodzącego |
| TCU 3 | 60 | TCM (moduł sterowania skrzynią biegów) |
| PTC HEATER 1 | 50 | Blok przyłączeniowy E/R (przekaźnik PTC (dodatni współczynnik temperaturowy) nagrzewnicy nr 1) |
| B+ 2 | 50 | Blok przyłączeniowy ICU (IPS) |
| E-CVVT 1 | 50 | Blok przyłączeniowy E/R (przekaźnik E-CVVT (elektryczny – bezstopniowa faza rozrządu)) |
| EOP 2 | 40 | Elektroniczna pompa oleju |
| ABS 1 | 40 | Moduł elektroniczny ESC (elektroniczna kontrola stabilności). |
| ABS 2 | 30 | Moduł elektroniczny ESC (elektroniczna kontrola stabilności). |
| MDPS | 100 | Jednostka MDPS (silnikowe wspomaganie kierownicy).
*MDPS to to samo, co EPS (elektryczne wspomaganie kierownicy). |
| COOLING FAN 2 | 60 | Silnik wentylatora chłodzącego |
| B+ 6 | 60 | Blok przyłączeniowy PCB (przekaźnik rozruchu, przekaźnik IG2, przekaźnik IG1, przekaźnik ACC) |
| EOP 1 | 60 | Elektroniczna pompa oleju |
| B+ 5 | 50 | Blok przyłączeniowy ICU (bezpiecznik – P/SEAT (DRV), P/ WINDOW (LH), P/SEAT (PASS), S/HEATER (REAR LH), 2nd ROW SEAT FOLDING (RH)) |
| REAR HEATED | 40 | Blok przyłączeniowy E/R (przekaźnik podgrzewania tylnego) |
| POWER TAILGATE | 40 | Elektryczna klapa tylna |
| SUNROOF | 40 | Silnik szyberdachu (szkło) |
| ABS 3 | 60 | Moduł sterujący ESC (elektroniczna kontrola stabilności). |
| B+ 3 | 50 | Blok przyłączeniowy ICU (IPS) |
| VACUUM PUMP 1 | 20 | [Smartstream 2.5 T-GDI] Blok przyłączeniowy E/R (przekaźnik pompy próżniowej) |
| FUEL PUMP | 20 | Blok przyłączeniowy E/R (przekaźnik pompy paliwa) |
| CHILD LOCK | 15 | Blok przyłączeniowy PCB (przekaźnik blokady rodzicielskiej/odblokowania) |
| BLOWER | 50 | Blok przyłączeniowy E/R (przekaźnik dmuchawy) |
| B+4 | 50 | Blok przyłączeniowy ICU (bezpiecznik – AMP, LDC, S/HEATER (REAR RH), P/WINDOW (RH), 2nd ROW SEAT FOLDING (LH)) |
| TRAILER | 30 | Moduł przyczepy |
| INVERTER | 30 | Falownic AC |
| B+1 | 40 | Blok przyłączeniowy ICU (długoterminowy zatrzask obciążenia Przekaźnik, bezpiecznik – TAILGATE OPEN, DOOR LOCK, S/HEATER (REAR RH), START, 9 MODULE, 2IBU,2A/BAG, BRAKE SWITCH) |
| 4WD | 20 | 4WD ECU |
| TCU 1 | 15 | PCM (moduł sterujący układu napędowego) |
| AMS | 10 | Czujnik baterii |
| VACUUM PUMP 2 | 10 | Moduł sterujący ESC (elektroniczna kontrola stabilności). |
| E-CVVT 3 | 20 | PCM (moduł sterujący układu napędowego) |
| HEATED MIRROR | 10 | Przedni panel sterowania klimatyzacją, przedni moduł sterowania klimatyzacją, lusterko zewnętrzne kierowcy/pasażera |
| A/C 1 | 10 | Moduł sterujący przedniego układu klimatyzacji |
| E-CVVT 2 | 20 | PCM (moduł sterujący układu napędowego) |
| IG2 | 40 | Blok przyłączeniowy E/R (przekaźnik rozruchu), blok przyłączeniowy PCB (przekaźnik IG2) |
| IG1 | 40 | Blok przyłączeniowy PCB (przekaźnik IG1, przekaźnik ACC) |
| FRT WIPER | 7,5 | IBU (zintegrowana jednostka sterująca nadwozia) |
| SENSOR 1 | 20 | Cewka zapłonowa nr 1/#2/#3/#4 |
| SENSOR 7 | 10 | Elektroniczna pompa oleju |
| ECU 2 | 10 | PCM (moduł sterujący układu napędowego) |
| SENSOR 5 | 10 | Blok przyłączeniowy E/R (przekaźnik pompy paliwa) |
| SENSOR 3 | 20 | PCM (moduł sterujący układu napędowego) |
| SENSOR 2 | 15 | Czujnik tlenu (góra/dół) |
| FRT WIPER 1 | 30 | Silnik wycieraczki przedniej, przekaźnik wycieraczki przedniej (niska prędkość). |
| RR WIPER | 15 | Przekaźnik wycieraczki tylnej, silnik wycieraczki tylnej |
| HORN | 15 | Przekaźnik klaksonu |
| A/C 2 | 10 | Przekaźnik klimatyzacji |
| B/A HORN | 15 | Przekaźnik klaksonu B/A |
| E-SHIFTER 3 | 7,5 | Nieużywany |
| TCU 2 | 10 | TCM (moduł sterowania skrzynią biegów) |
| SENSOR 4 | 10 | Elektrozawór sterujący przedmuchem, PCM (układ napędowy – Moduł sterujący), silnik wentylatora chłodzącego, zawór kontrolny oleju (wydech), zawór elektromagnetyczny pompy olejowej o zmiennej wydajności, zawór zamykający kanister, przekaźnik klimatyzacji
[Smartstream 2.5 GDI] zawór elektromagnetyczny o zmiennym wlocie [Smartstream 2.5 T-GDI] RCV (sterowanie zaworem recyrkulacji) elektromagnetyczny zawór sterujący |
| SENSOR 6 | 15 | Wtryskiwacz nr 1/nr 2/nr 3/nr 4 |
| ECU 1 | 15 | PCM (moduł sterujący układu napędowego) |
| ABS 4 | 7,5 | Moduł sterujący ESC (elektroniczna kontrola stabilności). |
| P/OUTLET 2 | 20 | Gniazdo zasilania na konsoli tylnej |
| P/OUTLET 1 | 20 | Gniazdo zasilania w bagażniku |
| Przekaźniki: | Typ | |
| VACUUM PUMP | MICRO | [Smartstream 2.5 T-GDI] Przekaźnik pompy próżniowej |
| START | MICRO | Przekaźnik rozrusznika |
| FUEL PUMP | MICRO | Przekaźnik pompy paliwa |
| E-CVVT | MICRO | Przekaźnik E-CVVT (elektryczny – bezstopniowe rozrządy zaworów). |
| PTC HEATER 1 | MICRO | Grzałka PTC (dodatni współczynnik temperaturowy) Przekaźnik nr 1 |
| B/ALARM HORN | MICRO | Przekaźnik klaksonu alarmowego |
| BLOWER | MICRO | Przekaźnik dmuchawy |
| REAR HEATED | MINI | Przekaźnik tylnego ogrzewania |

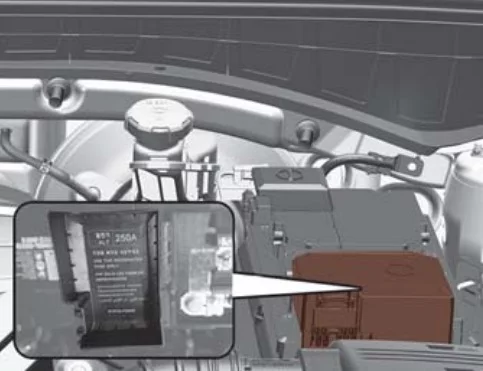

Osłona zacisków akumulatora (główny bezpiecznik)
