W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Kii Sorento III (UM) z lat: 2018, 2019.
Kia Sorento trzeciej generacji, oznaczona jako Kia Sorento UM, była produkowana od 2014 roku. To średniej wielkości SUV, który kontynuował ewolucję modelu Sorento, przynosząc wiele ulepszeń w zakresie designu, wyposażenia, wydajności i bezpieczeństwa. Sorento UM jest znane jako Kia Sorento III.
Oto kilka kluczowych cech i informacji na temat Kii Sorento trzeciej generacji (UM):
- Design: Sorento III (UM) miało bardziej nowoczesny i atrakcyjny design w porównaniu do poprzednich generacji. Charakteryzowało się wyraźnymi liniami i dynamicznym wyglądem, co sprawiało, że wydawało się bardziej luksusowe.
- Wymiary: Ten model pozostał średniej wielkości SUV-em, ale zyskał nieco na długości i przestronności. Wersja z długim rozstawem osi była dostępna, co zapewniało jeszcze więcej miejsca dla pasażerów i bagażu.
- Silniki: Sorento III była dostępna z różnymi jednostkami napędowymi, w tym benzynowymi i wysokoprężnymi. Modele wyposażone w silniki V6 były dostępne w niektórych wersjach, co zapewniało lepszą wydajność.
- Napęd na cztery koła: Model ten nadal oferował opcję napędu na cztery koła, co pozwalało na lepszą kontrolę i trakcję w trudniejszych warunkach terenowych.
- Bezpieczeństwo: Kia Sorento III wprowadziła zaawansowane systemy bezpieczeństwa, w tym systemy kontroli trakcji, systemy stabilności (ESC), systemy bezpieczeństwa pasywnego i aktywnego, a także wiele poduszek powietrznych.
- Przestrzeń bagażowa: Wnętrze Sorento III oferowało znaczną przestrzeń bagażową, co czyniło go praktycznym wyborem dla rodzin i osób lubiących aktywny tryb życia.
- Technologia: Modele wyższej klasy Sorento III były wyposażone w zaawansowane systemy multimedialne, nawigację, systemy rozrywki dla pasażerów i wiele innych udogodnień.
- Komfort: Sorento III skupiło się na poprawie komfortu pasażerów, oferując lepsze materiały wykończeniowe i ergonomiczne rozwiązania.
Kia Sorento trzeciej generacji (UM) kontynuowała sukces swoich poprzedników, przynosząc klientom bardziej nowoczesny design, lepsze osiągi, większą przestronność i bardziej zaawansowane technologie. To sprawiło, że Sorento stało się konkurencyjnym graczem w segmencie SUV-ów, oferującym komfort i wszechstronność.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.

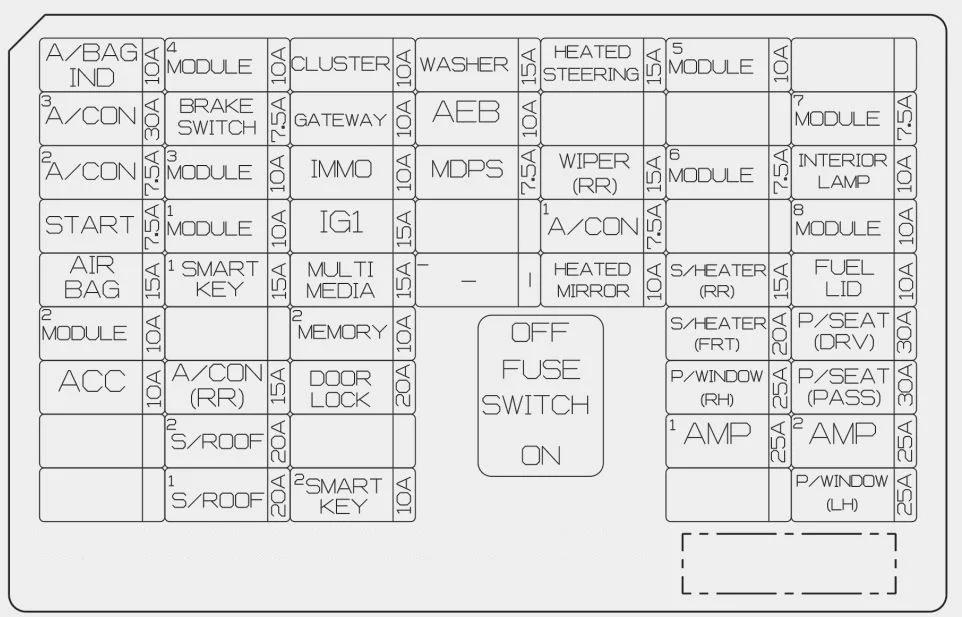

Wewnętrzny panel bezpieczników
| Nazwa | Ampery [A] | Opis |
| AIR BAG IND | 10 | Klaster, moduł sterowania klimatyzacją |
| A/CON 3 | 30 | Bezpiecznik – A/CON 2, silnik dmuchawy |
| A/CON 2 | 7,5 | Moduł sterowania klimatyzacją (automatyczny) |
| START | 7,5 | Blok złącza E/R (przekaźnik startowy), przełącznik zakresu mostu pędnego |
| AIR BAG | 15 | Moduł sterujący SRS, czujnik wykrywania pasażerów w pasażerach |
| MODULE 2 | 10 | Przełącznik Crash Pad, 4WD ECM, moduł ostrzegający o opuszczeniu pasa ruchu, przełącznik konsoli, tylny czujnik wspomagania parkowania, tylny brzęczyk wspomagania parkowania, tylny czujnik wspomagania parkowania (środek), radar wykrywania martwego pola, elektryczny hamulec postojowy |
| ACC | 10 | Blok PCB (przekaźnik PDM (ACC), przekaźnik gniazda zasilania), BCM, jednostka główna audio, audio/wideo i nawigacja, jednostka monitoringu kamery 360°, moduł sterowania inteligentnym kluczem, wzmacniacz, ładowarka USB, jednostka telematyczna |
| MODULE 4 | 10 | Moduł automatycznego poziomowania reflektorów, siłownik urządzenia poziomowania reflektorów |
| BRAKE SWITCH | 7,5 | Moduł inteligentnego sterowania kluczykiem, przełącznik lampy stopu |
| MODULE 3 | 10 | Moduł sterowania klimatyzacją, jednostka główna A/V i nawigacji, lusterko elektrochromowe, moduł sterowania IMS kierowcy, wskaźnik dźwigni zmiany biegów, podgrzewania tylnych siedzeń, moduł sterowania wentylacją przednią, moduł sterowania podgrzewaniem przednich siedzeń, moduł telematyki |
| MODULE 1 | 10 | BCM, przełącznik świateł stopu, moduł drzwi kierowcy/pasażera |
| SMART KEY 1 | 15 | Inteligentny moduł sterowania kluczami |
| A/CON (RR) | 15 | Skrzynka przekaźników ICM (tylny przekaźnik silnika dmuchawy) |
| SUNROOF 2 | 20 | Moduł sterujący szyberdachu (rolka) |
| SUNROOF 1 | 20 | Moduł sterujący szyberdachu (szkło) |
| CLUSTER | 10 | Klaster instrumentów |
| GATEWA | 10 | Bramka (MCU IG1) |
| IMMO | 10 | Moduł inteligentnego sterowania kluczem, moduł immobilizera |
| IG1 | 15 | Blok złącza E/R (bezpiecznik – MDPS 3, TCU 1), blok PCB (bezpiecznik – ABS 3, SENSOR 6, ECU 1, CRUISE) |
| MULTIMEDIA | 15 | Ładowarka USB, jednostka główna audio, audio-wideo i nawigacja, jednostka telematyczna |
| MEMORY 2 | 10 | Klaster przyrządów, złącze łącza danych, moduł sterowania klimatyzacją, tylny moduł sterowania klimatyzacją, sprężyna zegarowa, MUT, lusterko elektrochromowe, moduł drzwi kierowcy/pasażera, przełącznik szyby pasażera, moduł sterowania IMS kierowcy |
| DOOR LOCK | 20 | Przekaźnik zamka drzwi, przekaźnik odblokowywania drzwi, przekaźnik tylnej klapy, MODUŁ DRZWI KIEROWCY/PASAŻERA/RL/RR |
| SMART KEY 2 | 10 | Przełącznik przycisku Start/Stop, moduł inteligentnego sterowania kluczykiem, moduł immobilizera |
| AEB | 10 | Jednostka AEB |
| WASHER | 15 | BCM, przełącznik wielofunkcyjny |
| MDPS | 7,5 | JEDNOSTKA MDPS (TYP KOLUMNY), czujnik kąta skrętu |
| MEMORY 1 | 10 | BCM |
| HEATED
STEERING |
15 | BCM |
| WIPER (RR) | 15 | Przekaźnik wycieraczki tylnej, silnik wycieraczki tylnej |
| A/CON 1 | 7,5 | Moduł sterowania klimatyzacji, jonizator klastra, blok przyłączeniowy E/R (przekaźnik dmuchawy), skrzynka przekaźników ICM (tylny przekaźnik silnika dmuchawy) |
| HEATED MIRROR | 10 | Moduł sterowania klimatyzacją, lusterko zewnętrzne zasilania kierowcy/pasażera |
| MODULE 5 | 10 | BCM, inteligentny moduł sterowania kluczami |
| MODULE 6 | 7,5 | Jednostka monitorująca kamery 360°, tylny moduł sterowania klimatyzacją, tylny moduł ogrzewania tylnych siedzeń, moduł sterowania wentylacją przednią, moduł sterowania ogrzewaniem przedniego siedzenia, moduł falownika AC, przełącznik poduszki powietrznej |
| S/HEATER (RR) | 15 | Ogrzewacz tylnych siedzeń |
| S/HEATER (FRT) | 20 | Moduł sterowania wentylacją przednią, moduł sterowania ogrzewaniem przednich siedzeń |
| P/WINDOW (RH) | 25 | Tylne okno, przełącznik tylnego okna, moduł okna bezpieczeństwa pasażera, moduł drzwi pasażera, przełącznik okna zasilania pasażera |
| AMP 1 | 25 | AMP |
| MODULE 7 | 7,5 | Bramka (MCU B+), przełącznik trybu sportowego, klucz elektromagnetyczny |
| INTERIOR LAMP | 10 | Lampa schowka na rękawiczki, wyłącznik zapłonu i przełącznik ostrzegawczy drzwi, lampa nożna kierowcy, lampa toaletowa Przełącznik, lampa ładunkowa, lampa w pomieszczeniu środkowym, lampa na konsoli, tylna lampa osobista |
| FUEL LID | 10 | Przełącznik wlewu paliwa i klapy tylnej |
| P/SEAT (DRV) | 30 | Moduł sterowania IMS kierowcy, przełącznik ręczny fotela kierowcy |
| P/SEAT (PASS) | 30 | Przełącznik ręczny fotela pasażera |
| AMP 2 | 25 | AMP |
| P/WINDOW (LH) | 25 | Tylne okno, przełącznik tylnego okna, moduł okna zasilania kierowcy, moduł drzwi kierowcy |
| MODULE 8 | 10 | BCM, CZUJNIK DESZCZU |

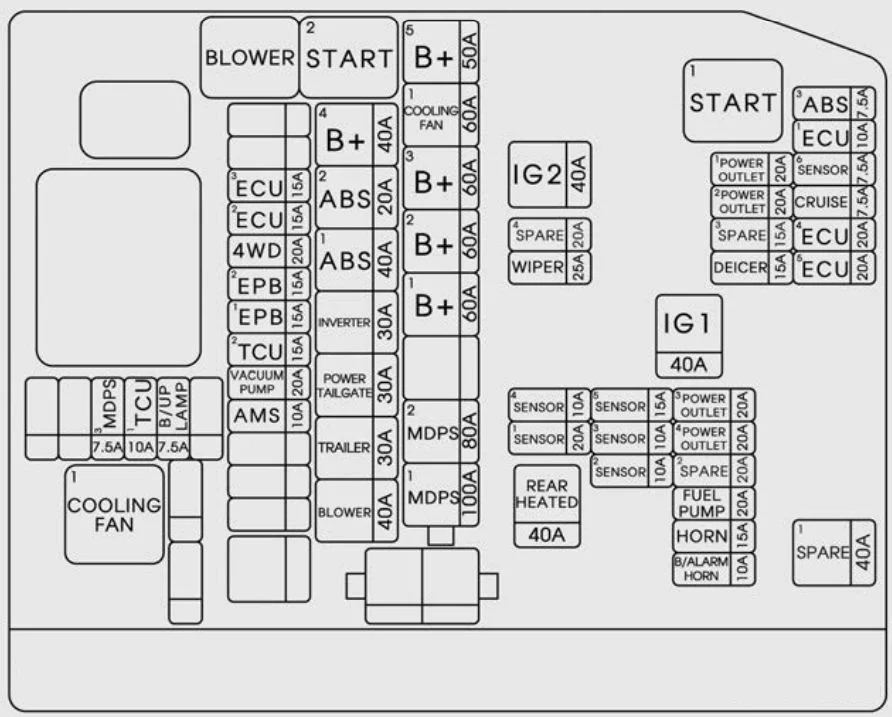

Komora silnika
| Nazwa | Ampery [A] | Opis | |
| WIELE BEZPIECZNIKÓW | MDPS 1 | 100 | Jednostka MDPS (typ stelażowy) |
| MDPS 2 | 80 | Jednostka MDPS (typ kolumny) | |
| COOLING FAN 1 | 80 | Przekaźnik wentylatora chłodzącego 1 | |
| B+1 | 60 | IGPM (Bezpiecznik – S/HEATER (RR), P/SEAT (DRV), P/SEAT (PASS), P/WINDOW (LH)) | |
| B+2 | 60 | IGPM (Bezpiecznik – S/HEATER (FRT), P/WINDOW (RH), FUEL LID, AMP 1, AMP 2) | |
| B+3 | 60 | IGPM (IPS 1, Bezpiecznik – MODUŁ 7, Bezpiecznik urządzenia automatycznego odcinania prądu upływu – MULTIMEDIA, PAMIĘĆ 2, PAMIĘĆ 1), LAMPA WEWNĘTRZNA | |
| B+5 | 50 | IGPM (IPS 0/IPS 2/IPS 3/IPS 4/IPS 5/IPS 6/IPS 7/IPS 8, bezpiecznik – S/ROOF 1) | |
| BEZPIECZNIK | B+4 | 40 | IGPM (Bezpiecznik – ZAMEK DRZWI, SMART KEY 1, SMART KEY 2, PRZEŁĄCZNIK HAMULCA, A/CON (RR), S/ROOF 2) |
| ABS 2 | 20 | Moduł ESC | |
| ABS 1 | 40 | Moduł ESC, uniwersalne złącze kontrolne | |
| INVERTER | 30 | Moduł falownika AC | |
| POWER TAIL GATE | 30 | Moduł tylnej klapy zasilania | |
| TRAILER | 30 | Gniazdko zasilania przyczepy | |
| BLOWER | 40 | Przekaźnik dmuchawy | |
| AMS | 10 | Czujnik baterii | |
| VACUUM PUMP | 20 | [G4KH] Pompa próżniowa | |
| TCU 2 | 15 | [G4KJ/G4KH] PCM | |
| EPB 1 | 15 | Moduł elektrycznego hamulca postojowego | |
| EPB 2 | 15 | Moduł elektrycznego hamulca postojowego | |
| 4WD | 20 | ECM na 4 koła | |
| ECU 2 | 15 | PCM | |
| ECU 3 | 15 | [G6DH] IDB (Skrzynka sterownika wtryskiwacza) | |
| MDPS 3 | 7,5 | Jednostka MDPS (typ stelażowy) | |
| TCU 1 | 10 | Przełącznik zakresu mostu pędnego | |
| B/UP LAMP | 7,5 | Tylna lampa zespolona (IN) LH/RH, BCM, lusterko elektrochromowe, audio (UVO) |
| Nazwa | Ampery [A] | Opis |
| ABS 3 | 7,5 | Moduł sterujący ESC, uniwersalne złącze kontrolne |
| ECU 1 | 10 | PCM, [G6DH] IDB (Skrzynka sterownika wtryskiwacza) |
| IG 2 | 40 | RLY. 4 (przekaźnik startowy), przekaźnik PDM (IG2), wyłącznik zapłonu |
| POWER
OUTLET 1 |
20 | Przednie gniazdo zasilania i zapalniczka |
| SENSOR 6 | 7,5 | [G4KH] Przełącznik próżniowy hamulca, pompa próżniowa |
| POWER
OUTLET 2 |
20 | Przednie gniazdo zasilania |
| CRUISE | 7,5 | Radar inteligentnego tempomatu |
| ECU 4 | 20 | [G4KJ/G4KH] PCM (przekaźnik E-CVVT) |
| WIPER | 25 | Przekaźnik niskiego poziomu wycieraczek |
| DEICER | 15 | Przekaźnik przedniego odladzacza |
| ECU 5 | 20 | [G4KJ/G4KH] PCM (przekaźnik E-CVVT) |
| IG 1 | 40 | Przekaźnik PDM (IG1), przekaźnik PDM (ACC), wyłącznik zapłonu |
| SENSOR 4 | 10 | [G4KJ/G4KH] Czujnik tlenu (góra/dół)
[G6DH] PCM, czujnik tlenu #1/#2/#3/#4 |
| SENSOR 5 | 15 | [G4KJ/G4KH]PCM
[G6DH] IDB (skrzynka sterownika wtryskiwacza) |
| POWER
OUTLET 3 |
20 | Tylne gniazdo zasilania |
| SENSOR 1 | 20 | [G4KJ/G4KH] Cewka zapłonowa #1/#2/#3/#4 [G6DF] Cewka zapłonowa #1/#2/#3/#4/#5/#6, Kondensator #1/#2 |
| SENSOR 3 | 10 | [G4KJ/G4KH] Przekaźnik pompy paliwa [G6DF] Przekaźnik pompy paliwa, PCM |
| POWER OUTLET 4 | 20 | Gniazdo zasilania w bagażniku |
| REAR
HEATED |
40 | Przekaźnik tylnego odmgławiacza |
| SENSOR 2 | 10 | [G4KJ/G4KH] Blok złącza E/R (przekaźnik wentylatora chłodzącego 1), zawór sterujący olejem (wydech), zawór elektromagnetyczny sterowania przedmuchem, zawór zamykający kanister, zawór elektromagnetyczny zmiennego wlotu, zawór elektromagnetyczny sterujący RCV (G4KH) |
| [G6DH] Blok złączy E/R (przekaźnik wentylatora chłodzącego 1), zawór elektromagnetyczny zmiennego wlotu #1/#2, zawór elektromagnetyczny kontroli przedmuchu, zawór kontroli oleju #1/#2/#3/#4 (wlot/wylot), PCM, zawór zamykający kanister | ||
| FUEL PUMP | 20 | Przekaźnik pompy paliwa |
| HORN | 15 | Przekaźnik klaksonowy |
| B/ALARM
HORN |
10 | Przekaźnik sygnału dźwiękowego alarmu włamaniowego |
| Przekaźnik nr. | Nazwa przekaźnika | Rodzaj |
| E31 | Przekaźnik dmuchawy | MIKRO |
| E32 | Przekaźnik START #2 | MIKRO |
| E33 | Przekaźnik wentylatora chłodzącego nr 1 | MINI |
