Kia Sorento III (2016-2017) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Kii Sorento III (UM) z lat: 2016, 2017. Kia Sorento trzeciej generacji, oznaczona jako Kia Sorento UM, była produkowana od 2014 roku. Sorento III kontynuowało ewolucję tego popularnego SUV-a, wprowadzając wiele ulepszeń w zakresie designu, wyposażenia, technologii, wydajności i bezpieczeństwa. Ta generacja miała […]

09/01/2023
Czas czytania: 6 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Kii Sorento III (UM) z lat: 2016, 2017.

Kia Sorento trzeciej generacji, oznaczona jako Kia Sorento UM, była produkowana od 2014 roku. Sorento III kontynuowało ewolucję tego popularnego SUV-a, wprowadzając wiele ulepszeń w zakresie designu, wyposażenia, technologii, wydajności i bezpieczeństwa. Ta generacja miała również wiele wersji nadwoziowych, w tym standardową, wersję z rozszerzonym rozstawem osi oraz wersję hybrydową.

Oto kilka kluczowych cech i informacji na temat Kii Sorento trzeciej generacji (UM):

  1. Design: Sorento UM miało bardziej nowoczesny i atrakcyjny design w porównaniu do swojej poprzedniczki. Charakteryzowało się smukłymi liniami, bardziej aerodynamicznym profilem i efektowną atrapą chłodnicy.
  2. Wymiary: Ta generacja SUV-a była większa niż poprzednie modele Sorento, co przekładało się na większą przestrzeń wewnątrz pojazdu i wygodę pasażerów.
  3. Silniki: Sorento UM oferowało różne jednostki napędowe, w tym benzynowe, wysokoprężne i wersję hybrydową. Silniki V6 i nowoczesne jednostki napędowe były dostępne, co wpłynęło na lepszą wydajność i efektywność.
  4. Napęd na cztery koła: Model ten nadal oferował opcję napędu na cztery koła, co pozwalało na jazdę w różnych warunkach terenowych.
  5. Bezpieczeństwo: Kia Sorento UM wprowadziła zaawansowane systemy bezpieczeństwa, takie jak systemy wspomagania kierowcy, asystent pasa ruchu, kontrola martwego pola i wiele poduszek powietrznych.
  6. Przestrzeń bagażowa: Dzięki elastycznemu układowi siedzeń, Sorento UM oferowało dużą przestrzeń bagażową, co czyniło go praktycznym wyborem dla rodzin i osób prowadzących aktywny tryb życia.
  7. Technologia: Modele wyższej klasy Sorento UM były wyposażone w zaawansowane systemy multimedialne, nawigację, adaptacyjny tempomat i wiele innych nowoczesnych technologii.
  8. Hybryda: Kia Sorento trzeciej generacji wprowadziła wersję hybrydową, co stanowiło krok w kierunku bardziej ekologicznych rozwiązań w segmencie SUV-ów.

Kia Sorento III (UM) była istotnym krokiem w rozwoju tej linii modelowej Kii. Ta generacja przyniosła nowoczesny design, lepszą wydajność i zaawansowane technologie, co przyczyniło się do utrzymania sukcesu marki Kia w segmencie SUV-ów i stała się atrakcyjnym wyborem dla klientów poszukujących przestronnego i nowoczesnego pojazdu rodzinnego.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Kia Soul III (2020-2022) - schematy bezpieczników i przekaźników

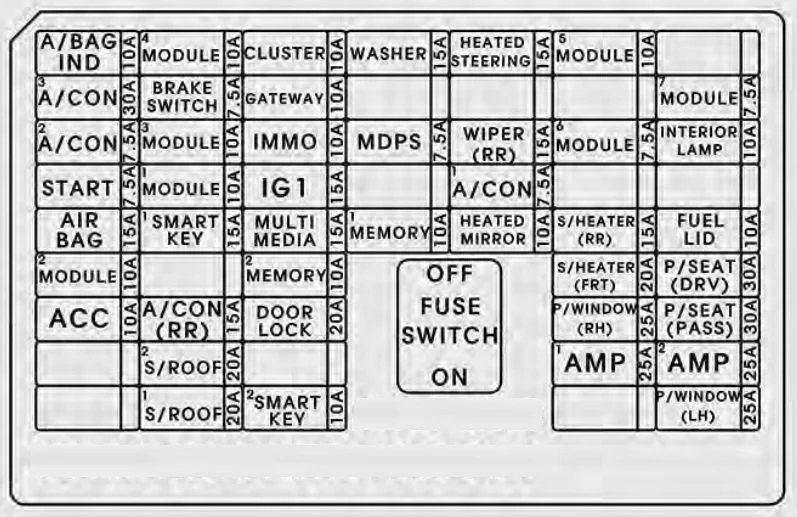

Panel przyrządów

Kia Sorento III (2016-2017) - schematy bezpieczników i przekaźników

Nazwa Ampery [A] Opis
AIR BAG IND. 10 A Klaster, moduł sterowania klimatyzacją
A/CON 3 30A Bezpiecznik – A/CON 2, silnik dmuchawy
A/CON 2 7,5A Moduł sterowania klimatyzacją (automatyczny)
START 7,5A Blok złącza E/R (przekaźnik startowy), przełącznik zakresu mostu pędnego
AIR BAG 15A Moduł sterujący SRS, czujnik wykrywania pasażerów w pasażerach
MODULE 2 10 A Przełącznik Crash Pad, moduł monitorowania ciśnienia w oponach, 4WD ECM, moduł ostrzegania o opuszczeniu pasa ruchu, przełącznik konsoli, tylny czujnik wspomagania parkowania lewy i prawy, tylny brzęczyk wspomagania parkowania, tylny czujnik wspomagania parkowania (środek), radar wykrywania martwego pola lewy i prawy, moduł elektrycznego hamulca postojowego
ACC 10 A Blok PCB (przekaźnik PDM (ACC), przekaźnik zasilania), BCM, audio, jednostka główna A/V i nawigacyjna, jednostka monitorująca Surround View, moduł sterowania inteligentnym kluczem, AMP, ładowarka USB , jednostka telematyczna
MODULE 4 10 A Moduł automatycznego poziomowania reflektorów, siłownik urządzenia poziomowania reflektorów lewych i prawych
BRAKE SWITCH 7,5A Moduł inteligentnego sterowania kluczykiem, przełącznik lampy stopu
MODULE 3 10 A Moduł sterowania klimatyzacją, jednostka główna A/V i nawigacji, lusterko elektrochromowe, moduł sterowania IMS kierowcy, wskaźnik dźwigni zmiany biegów, podgrzewania tylnych siedzeń, moduł sterowania wentylacją przednią, moduł sterowania podgrzewaniem przednich siedzeń, moduł telematyki
MODULE 1 10 A BCM, przełącznik świateł stopu, moduł drzwi kierowcy/pasażera
SMART KEY 1 15A Inteligentny moduł sterowania kluczami
A/CON (RR) 15A Skrzynka przekaźników ICM (tylny przekaźnik silnika dmuchawy)
SUNROOF 2 20A Moduł sterujący szyberdachu (rolka)
SUNROOF 1 20A Moduł sterujący szyberdachu (szkło)
CLUSTER 10 A Klaster instrumentów
GATEWAY 10 A Bramka (MCU IG1)
IMMO. 10 A Moduł inteligentnego sterowania kluczem, moduł immobilizera
IG1 15A Blok złącza E/R (bezpiecznik – MDPS 3, TCU 1), blok PCB (bezpiecznik – ABS 3, SENSOR 6, ECU 1, CRUISE)
MULTIMEDIA 15A Ładowarka USB, jednostka główna audio, audio-wideo i nawigacja, jednostka telematyczna
MEMORY 2 10 A Klaster przyrządów, złącze łącza danych, moduł sterowania klimatyzacją, tylny moduł sterowania klimatyzacją, sprężyna zegarowa, MUT, lusterko elektrochromowe, moduł drzwi kierowcy/pasażera, przełącznik szyby pasażera, moduł sterowania IMS kierowcy
DOOR LOCK 20A Przekaźnik zamka drzwi, przekaźnik odblokowywania drzwi, przekaźnik tylnej klapy, MODUŁ DRZWI KIEROWCY/PASAŻERA/RL/RR
SMART KEY 2 10 A Przełącznik przycisku Start/Stop, moduł inteligentnego sterowania kluczykiem, moduł immobilizera
WASHER 15A BCM, przełącznik wielofunkcyjny
MDPS 7,5A JEDNOSTKA MDPS (TYP KOLUMNY), czujnik kąta skrętu
MEMORY 1 10 A BCM
HEATED STEERING 15A BCM
WIPER (RR) 15A Przekaźnik wycieraczki tylnej, silnik wycieraczki tylnej
A/CON 1 7,5A Moduł sterowania klimatyzacji, jonizator klastra, blok przyłączeniowy E/R (przekaźnik dmuchawy), skrzynka przekaźników ICM (tylny przekaźnik silnika dmuchawy)
HEATED MIRROR 10 A Moduł sterowania klimatyzacją, lusterko zewnętrzne zasilania kierowcy/pasażera
MODULE 5 10 A BCM, inteligentny moduł sterowania kluczami
MODULE 6 7,5A Jednostka monitorująca widok otoczenia, tylny moduł sterowania klimatyzacją, podgrzewania tylnych siedzeń , moduł sterowania przednią wentylacją powietrza, moduł sterowania podgrzewaniem przednich siedzeń, moduł falownika AC, przełącznik poduszki powietrznej
S/HEATER (RR) 15A Ogrzewacz tylnych siedzeń
S/HEATER (FRT) 20A Moduł sterowania wentylacją przednią, moduł sterowania ogrzewaniem przednich siedzeń
P/WINDOW (RH) 25A Tylne okno prawe, przełącznik tylnego okna prawego, moduł okna bezpieczeństwa pasażera, moduł drzwi pasażera, przełącznik okna zasilania pasażera
AMP 1 25A AMP
MODULE 7 7,5A Gateway (MCU B+), przełącznik trybu sportowego, klucz elektromagnetyczny, moduł monitorowania ciśnienia w oponach
INTERIOR LAMP 10 A Lampka schowka na rękawiczki, kluczyk zapłonu III. i przełącznik ostrzegawczy drzwi, lampa nożna kierowcy, lampa próżności Przełącznik LH/RH, lampa ładunkowa, lampa w pomieszczeniu środkowym, lampa sufitowa konsoli, tylna lampa osobista lewa i prawa
FUEL LID 10 A Przełącznik wlewu paliwa i klapy tylnej
P/SEAT (DRV) 30A Moduł sterowania IMS kierowcy, przełącznik ręczny fotela kierowcy
P/SEAT (PASS) 30A Przełącznik ręczny fotela pasażera
AMP 2 25A AMP
P/WINDOW (LH) 25A Tylne okno lewe, przełącznik tylnego okna lewego, moduł okna zasilania kierowcy, moduł drzwi kierowcy
Zobacz także:  Kia Optima TF (2011-2013) - schematy bezpieczników i przekaźników

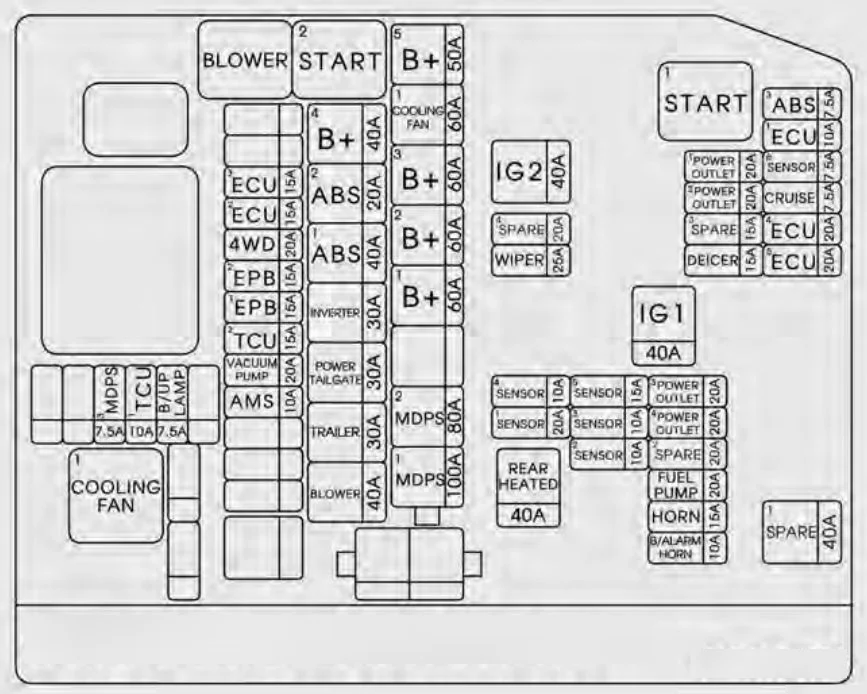

Komora silnika

Kia Sorento III (2016-2017) - schematy bezpieczników i przekaźników

Nazwa Ampery [A] Opis
MULTI FUSES:
MDPS 1 100A Jednostka MDPS (typ stelażowy)
MDPS2 80A Jednostka MDPS (typ kolumny)
COOLING FAN 1 80A Przekaźnik wentylatora chłodzącego 1
B+1 60A IGPM (Bezpiecznik – S/GRZEJNIK (RR), P/ Seat (DRV), P/ Seat (PASS), P/WINDOW (LH))
B+2 60A IGPM (Bezpiecznik – S/HEATER (FRT), P/WINDOW (RH), FULE , AMP 1, AMP 2)
B+3 60A IGPM (IPS 1, Bezpiecznik – MODULE 7, Bezpiecznik urządzenia automatycznego odcinania prądu upływu – MULTIMEDIA, PAMIĘĆ 2, PAMIĘĆ 1), LAMPA WEWNĘTRZNA
B+5 50A IGPM (IPS 0/IPS 2/IPS 3/IPS 4/IPS 5/IPS 6/IPS 7/IPS 8, bezpiecznik – S/ROOF 1)
FUSES:
B+4 40A IGPM (Bezpiecznik – ZAMEK DRZWI, Smart KEY 1, Smart KEY 2, PRZEŁĄCZNIK HAMULCA, A/CON (RR), S/ROOF 2)
ABS 2 20A Moduł ESC
ABS 1 40A Moduł ESC, uniwersalne złącze kontrolne
INVERTER 30A Moduł falownika AC
POWER TAIL GATE 30A Moduł tylnej klapy zasilania
TRAILER 30A Gniazdko zasilania przyczepy
BLOWER 40A Przekaźnik dmuchawy
AMS 10 A Czujnik akumulatora
VACUUM PUMP 20A [G4KH] Pompa próżniowa
TCU 2 15A [G4KJ/G4KH] PCM
EPB 1 15A Moduł elektrycznego hamulca postojowego
EPB 2 15A Moduł elektrycznego hamulca postojowego
4WD 20A ECM na 4 koła
ECU 2 15A PCM
ECU 3 15A [G6DH] IDB (Skrzynka sterownika wtryskiwacza)
MDPS 3 7,5A Jednostka MDPS (typ stelażowy)
TCU 1 10 A Przełącznik zakresu mostu pędnego
B/UP LAMP 7,5A Tylna lampa zespolona (IN) LH/RH, BCM, lusterko elektrochromowe, audio (UVO)
ABS 3 7,5A Moduł sterujący ESC, uniwersalne złącze kontrolne
ECU 1 10 A PCM, [G6DH] IDB (Skrzynka sterownika wtryskiwacza)
IG 2 40A RLV. 4 (przekaźnik startowy), przekaźnik PDM (IG2), wyłącznik zapłonu
POWER OUTLET 1 20A Przednie gniazdo zasilania i zapalniczka
SENSOR 6 7,5A [G4KH] Przełącznik próżniowy hamulca, pompa próżniowa
POWER OUTLET 2 20A Przednie gniazdo zasilania
CRUISE 7,5A Radar inteligentnego tempomatu
ECU 4 20A [G4KJ/G4KH] PCM (przekaźnik E-CVVT)
WIPER 25A Przekaźnik niskiego poziomu wycieraczek
DEICER 15A Przedni przekaźnik odladzacza
ECU 5 20A [G4KJ/G4KH] PCM (przekaźnik E-CVVT)
IG 1 40A Przekaźnik PDM (IG1), przekaźnik PDM (ACC), wyłącznik zapłonu
SENSOR 4 10 A [G4KJ/G4KH] Czujnik tlenu (góra/dół)

[G6DH] PCM, czujnik tlenu #1/#2/#3/#4

SENSOR 5 15A [G4KJ/G4KHJPCM [G6DH] IDB (Skrzynka sterownika wtryskiwacza)
POWER OUTLET 3 20A Tylne gniazdo zasilania
SENSOR 1 20A [G4KJ/G4KH] Cewka zapłonowa #1/#2/#3/#4

[G6DF] Cewka zapłonowa #1/#2/#3/#4/#5/#6, Kondensator #1/#2

SENSOR 3 10 A [G4KJ/G4KH] Przekaźnik pompy paliwa

[G6DF] Przekaźnik pompy paliwa, PCM

POWER OUTLET 4 20A Gniazdo zasilania w bagażniku
REAR HEATED 40A Tylny przekaźnik odmgławiacza
SENSOR 2 10 A [G4KJ/G4KH] Blok złącza E/R (przekaźnik wentylatora chłodzącego 1), zawór sterujący olejem (wydech), zawór elektromagnetyczny sterowania przedmuchem, zawór zamykający kanister, zawór elektromagnetyczny zmiennego wlotu, elektromagnetyczny zawór sterujący RCV

(G4KH) [G6DH] E/ R Blok przyłączeniowy (przekaźnik wentylatora chłodzącego 1), zawór elektromagnetyczny zmiennego wlotu nr 1/#2, zawór elektromagnetyczny sterowania przedmuchem, zawór sterujący olejem nr 1/#2/#3/#4 (wlot/wylot), PCM, zawór zamykania kanistra

FUEL PUMP 20A Przekaźnik pompy paliwa
HORN 15A Przekaźnik klaksonowy
B/ALARM HORN 10 A Przekaźnik sygnału dźwiękowego alarmu włamaniowego
Relay NO. Nazwa przekaźnika Rodzaj
E31 Przekaźnik dmuchawy MIKRO
E32 START #2 Przekaźnik MIKRO
E33 Przekaźnik wentylatora chłodzącego nr 1 MINI
