W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Kii Sorento II (XM) z lat: 2010, 2011, 2012, 2013, 2014, 2015.
Kia Sorento drugiej generacji, oznaczona jako Kia Sorento XM, była produkowana w latach 2009-2014. To średniej wielkości SUV, który zastąpił poprzednią generację Sorento I. Sorento XM kontynuowało ewolucję marki Kia w segmencie SUV-ów, przynosząc wiele ulepszeń w zakresie designu, wyposażenia, wydajności i bezpieczeństwa.
Oto kilka kluczowych cech i informacji na temat Kii Sorento drugiej generacji (XM):
Kia Sorento drugiej generacji (XM) była ważnym modelem w linii produktowej Kii, przynosząc klientom nowoczesny design, lepsze osiągi, więcej zaawansowanych funkcji i poprawione bezpieczeństwo. To zdecydowanie przyczyniło się do utrzymania sukcesu marki Kia w segmencie SUV-ów.
Przedział pasażerski
Znajduje się pod deską rozdzielczą po stronie kierowcy za osłoną ochronną.

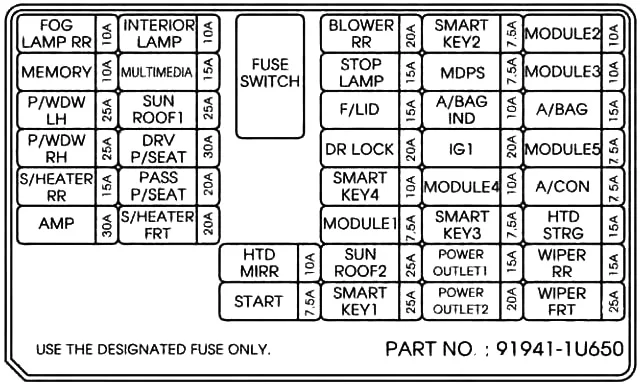

Typ 1

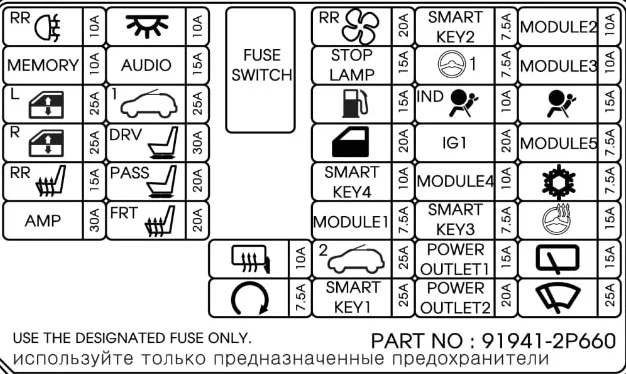

Typ 2
Opis
| MODULE 2 | (10A) Zestaw wskaźników (IND./MICOM), moduł monitorowania ciśnienia w oponach, audio, przełącznik wielofunkcyjny (Remocon), tylny sygnalizator dźwiękowy wspomagania parkowania ICM (przekaźnik DBC), wyłącznik ESC, przełącznik DBC, czujnik kąta skrętu, alternator, inteligentne sterowanie kluczykiem Moduł A/V i jednostka główna nawigacji, tylny monitor, IPM (BCM IG1) |
| MODULE 1 | Przełącznik trybu sportowego 7,5A (elektromagnes blokady zmiany biegów), solenoid blokady kluczyka |
| A/BAG IND | Zestaw wskaźników 10A (IND.), zegar cyfrowy |
| A/BAG | Moduł sterujący SRS 15A, moduł PODS |
| START | Skrzynka bezpieczników i przekaźników 7.5AE / R (przekaźnik – start, start pomocniczy, alarm przeciwwłamaniowy), PDM |
| WIPER RR | 15A Skrzynka przekaźników ICM (przekaźnik tylnej wycieraczki), silnik tylnej wycieraczki, przełącznik wielofunkcyjny (wycieraczka) |
| WIPER FRT | 25A Skrzynka bezpieczników i przekaźników E / R (przekaźnik wycieraczek (niski)), silnik wycieraczki przedniej, przełącznik wielofunkcyjny (wycieraczka) |
| MODULE 3 | (10 A)Wyłącznik ESC, przedni moduł sterowania klimatyzacją, zestaw wskaźników, audio, MTS, jednostka główna A/V i nawigacyjna, moduł monitorowania ciśnienia w oponach, główny wyłącznik szyby, ECU 4WD, P_WDW_PAS_ SW_IMS, tylne wspomaganie parkowania SNSR, FRT_DRV_SEAT_EXT, FRT_PASS_SEAT_EXT , CONSOLE_EXTN , IPM (BCM IG1) |
| A / CON | Przedni moduł sterowania klimatyzacją 7,5 A, czujnik aktywny w kabinie, jonizator, skrzynka przekaźników ICM (tylny przekaźnik klimatyzacji) E/R skrzynka bezpieczników i przekaźników (przekaźnik dmuchawy) |
| AMP | Wzmacniacz 30A |
| P/OUTLET 1 | 15A Zasilanie tunelu konsoli głównej (gniazdo, zapalniczka ) |
| P/OUTLET 2 | Gniazdo zapalniczki 20A |
| BLOWER RR | 20A Przekaźnik wentylatora tylnego klimatyzatora |
| P / WDW LH | 25A Przekaźnikowa szyba podnośnika elektrycznego kierowcy, szyba podnośnika głównego przełącznika, lewy tylny przełącznik szyby podnośnika, moduł szyby bezpieczeństwa kierowcy |
| P/WDW RH | 25A Przekaźnik prawy szyb windy pasażerskiej, szyba windy głównego przełącznika Przełącznik szyby windy pasażerskiej, szyba podnośnika tylnego przełącznika |
| DR LOCK | 20A Przekaźnik zamka / odblokowania drzwi, skrzynka przekaźników ICM (przekaźnik odblokowujący), siłownik zamka drzwi kierowcy / pasażera, siłownik zamka tylnych drzwi lewych i prawych |
| SMART KEY 4 | 10A Przycisk Start-stop, elektroniczny klucz ECU |
| S/HTR FRT | 20A ECU CCS (klimatyzacja siedzeń) woda/pas., Moduł ogrzewania siedzeń woda/pas. |
| P/SEAT DRV | 30A Przełącznik fotela kierowcy, przełącznik podparcia lędźwiowego kierowcy |
| P/SEAT PASS | Przełącznik fotela pasażera 20A |
| HTD STRG | 15A Ogrzewanie kierownicy |
| F/LID | 15A Off korki wlewu paliwa |
| MODULE 4 | 10A System audio, audiowizualny. Bramka. urządzenie z nawigacją, teleinf. ECU. Systemy MOZEN (MTS), wzmacniacz, zegar, włącznik. lusterko zewnętrzne z napędem elektrycznym, wyłącznik główny. elektryczny/szklany, włącznik. okna elektryczne / szklane. drzwi mijają. |
| HTD MIRR | 10A Zewnętrzne lusterko elektryczne kierowcy/pasażera (ogrzewane), moduł sterowania klimatyzacją przednią |
| SMART KEY_1 | 25A Jednostka sterująca el. Klucze |
| SMART KEY_2 | 7,5A Jednostka sterująca el. Klucze |
| SMART KEY_3 | 7,5A Jednostka sterująca el. Klucze |
| S/HEATER RR | 15A skrzynka przekaźników ICM (tylny lewy / prawy przekaźnik podgrzewacza siedzenia) |
| INTERIOR LAMP | 10A Lampa bagażnika, osłona przeciwsłoneczna (lewa/prawa. Art.), oświetlenie konsoli sufitowej, oświetlenie wnętrza, tył. lampa podświetlenie indywidualne (lewe/prawe. art.), podświetlane. zamek zamka i czujnik otwarcia drzwi, lampa św. próg z boku. woda / pass., drzwi lampy woda / pass |
| MEDIA AUDIO | 15A Audio, A/V, MTS |
| MEMORY | Moduł monitorowania ciśnienia w oponach 10A, jednostka sterująca przechyłem, czujnik ultradźwiękowy, zestaw wskaźników (B +), złącze diagnostyczne, zegar, ECU A / C, CCS poza przednimi (klimatyzacja siedzeń) (lewa / prawa strona), wyłączone ogrzewanie lewego siedzenia (lewa/prawa strona), ECU syreny, moduł wodny IMS, wyłącznik główny. elektryczny/szklany, włącznik. okna elektryczne / szklane. drzwi mij., przełącznik. Lusterko zewnętrzne zasilania, skrzynka przekaźników ICM (przekaźnik lusterka składanego/rozkładanego) |
Komora silnika

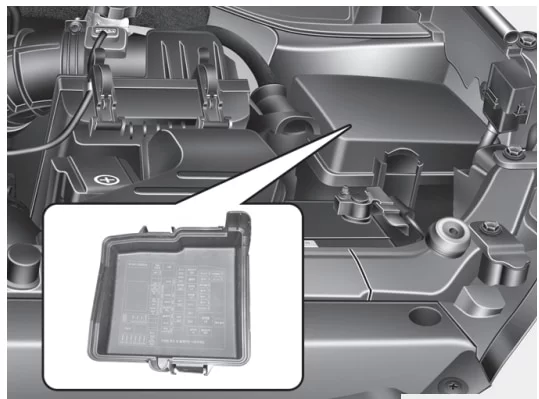

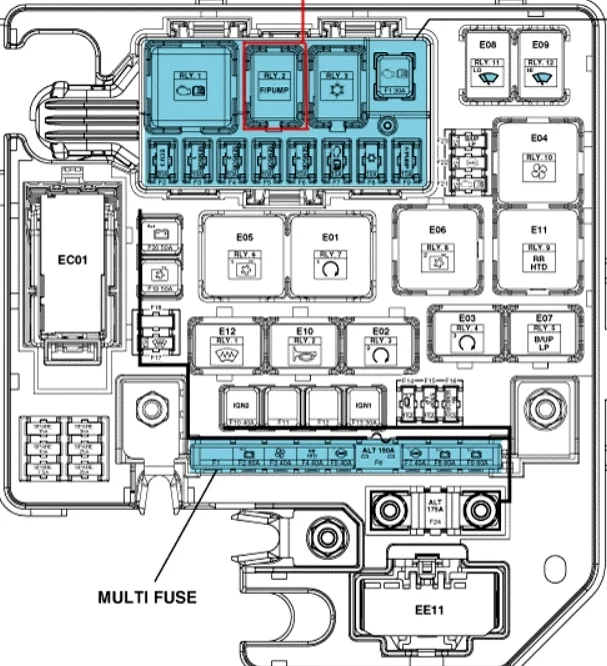

Główna skrzynka bezpieczników
Znajduje się po lewej stronie komory silnika.

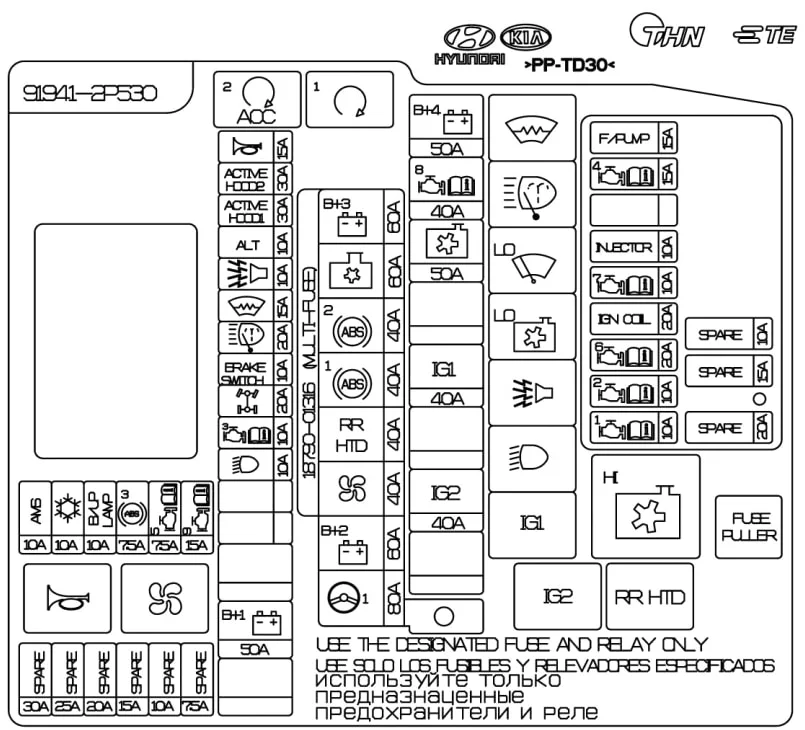

Typ 2
Opis
| ALT | Alternator 175A |
| MULTI FUSES: | |
| I/P B+2 | 60A IPM (Bezpiecznik – S/HTR FRT, P/SEAT, Złącze zasilania – MODULE, ROOM LP DOOR LP) |
| BLOWER | Przekaźnik dmuchawy 40A |
| RR HTD | Tylny przekaźnik odmgławiacza 40A |
| ABS 1 | Moduł sterujący 40A ESC, uniwersalne złącze kontrolne |
| ABS 2 | Moduł sterujący ESC 40A, wielofunkcyjne złącze kontrolne |
| I/P B+3 | 60A IPM (bezpiecznik – HAZARDE, TPMS, F/LID) |
| I/P B+1 | 60A IPM (Bezpiecznik – DR LOCK, SUNROOF, 4WD, PDM, SMART KEY) |
| FUSES: | |
| IGN 2 | Przekaźnik rozruchowy 40A, bez inteligentnego kluczyka — wyłącznik zapłonu, z inteligentnym kluczykiem — skrzynka przekaźników PDM (przekaźnik IGN2) |
| TRAILER | Gniazdo zasilania przyczepy 30A |
| IGN 1 | 30A bez inteligentnego kluczyka – wyłącznik zapłonu,
z inteligentnym kluczykiem – skrzynka przekaźników PDM (przekaźnik IGN1) |
| HORN | Przekaźnik klaksonowy 15A |
| STOP LP | Przełącznik świateł stopu 15A, skrzynka przekaźników ICM (przekaźnik DBC) |
| B+SENSOR | Czujnik akumulatora 15A |
| DEICER | 15A Przekaźnik odladzacza wycieraczek przednich |
| C/FAN | Przekaźnik wentylatora chłodzącego 50A niski/wysoki |
| I/P B+4 | 50A IPM (bezpiecznik – P/WDW LH, P/WDW RH, B/A HORN, A/CON TAIL, WZMACNIACZ) |
| ECU 2 | Przekaźnik rozruchu pomocniczego 7,5 A, PCM, przełącznik zakresu mostu pędnego, alternator (G6DC) |
| ABS | Moduł sterujący ESC 7,5 A, uniwersalne złącze kontrolne, przełącznik świateł stopu (G4KE) |
| B/UP LP | Przekaźnik lampy zapasowej 7,5 A (A/T), przełącznik lampy zapasowej (M/T) |
| EMS BOX: | |
| ECU | Przekaźnik sterujący silnika 30A |
| ECU 3 | 20A G4KE – Cewka zapłonowa #1/2/3/4, Skraplacz
G6DC – Cewka zapłonowa #172/3/4/5/6, Skraplacz #1/2 |
| SENSOR 1 | 10A G4KE – Zmienny zawór kolektora dolotowego, czujnik położenia wału korbowego, moduł immobilizera, czujnik położenia wałka rozrządu nr 1/2, zawór sterujący olejem nr 1/2, zawór elektromagnetyczny kontroli przedmuchu kanistra, zawór zamykający kanistra, przekaźnik wentylatora chłodzącego (niski)
G6DC – zmienny Zawór kolektora dolotowego nr 1/2, moduł immobilizera, zawór elektromagnetyczny sterowania przedmuchem kanistra, zawór sterowania olejem nr 1/2 (wydech), zawór sterowania olejem nr 1/2 (wlot), zawór zamykający kanister |
| SENSOR 2 | 10A G6DC – Przekaźnik wentylatora chłodzącego (niski), wyłącznik lampy stopu |
| SENSOR 3 | 10A G4KE – Wtryskiwacz #1/2/3/4, Przekaźnik klimatyzacji
G6DC – PCM, Wtryskiwacz #1/273/4/5/6, Przekaźnik klimatyzacji |
| SENSOR 4 | 15A G4KE — czujnik tlenu góra/dół, przekaźnik pompy paliwa
G6DC — PCM, czujnik tlenu #1/2/3/4, przekaźnik pompy paliwa, siłownik ruchu o zmiennym ładowaniu |
| ECU 1 | 15A PCM |
| A/CON | Przekaźnik klimatyzacji 10A |
| F/PUMP | Przekaźnik pompy paliwa 15A |

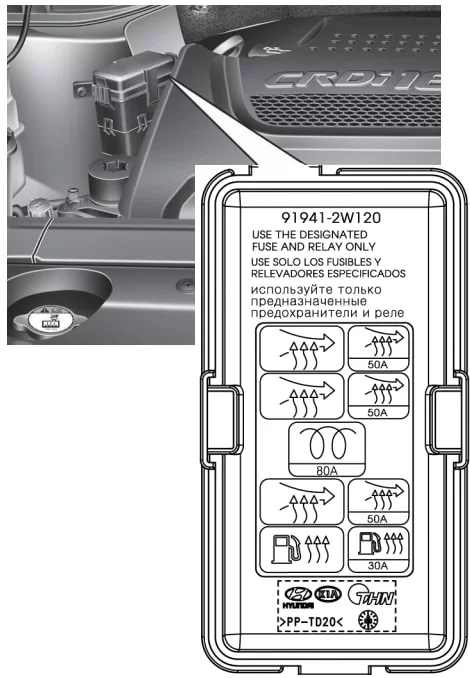

Dodatkowa skrzynka
Zainstalowany w modelach z silnikami wysokoprężnymi.
Opis
