Kia Rio I (2003-2005) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Kii Rio I (DC) z lat: 2003, 2004, 2005. Kia Rio I to pierwsza generacja kompaktowego samochodu osobowego Kia Rio, produkowana w latach 2000-2005. Był to ważny krok w rozwoju marki Kia, a model ten pomógł zyskać uznanie na rynku kompaktowych samochodów. Oto […]

09/02/2023
Czas czytania: 4 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Kii Rio I (DC) z lat: 2003, 2004, 2005.

Kia Rio I to pierwsza generacja kompaktowego samochodu osobowego Kia Rio, produkowana w latach 2000-2005. Był to ważny krok w rozwoju marki Kia, a model ten pomógł zyskać uznanie na rynku kompaktowych samochodów. Oto kilka informacji na temat Kia Rio I:

  1. Design: Kia Rio I została zaprojektowana z myślą o funkcjonalnym i oszczędnym designie. Samochód miał prostą i wyważoną sylwetkę, która przyciągała uwagę klientów poszukujących kompaktowego i oszczędnego pojazdu.
  2. Wersje nadwoziowe: W pierwszej generacji Rio były dostępne dwie wersje nadwoziowe: jako sedan (czterodrzwiowy) i hatchback (pięciodrzwiowy). Oba warianty były dostępne na rynku i oferowały klientom wybór w zależności od ich potrzeb i preferencji.
  3. Wyposażenie: Kia Rio I była samochodem kompaktowym, ale oferowała podstawowe opcje wyposażenia, takie jak klimatyzacja, radio i elektrycznie regulowane szyby. Wersje wyższego wyposażenia oferowały dodatkowe funkcje, takie jak centralny zamek, elektrycznie regulowane lusterka czy poduszki powietrzne.
  4. Napęd: Samochód był dostępny z różnymi jednostkami napędowymi, w tym benzynowymi i dieslami, co pozwalało klientom na wybór silnika, który najlepiej spełniał ich potrzeby pod względem ekonomii paliwowej i osiągów.
  5. Przestronność: Wnętrze pojazdu było przestronne jak na kompaktowy samochód, co zapewniało wygodę zarówno z przodu, jak i z tyłu. To sprawiało, że Kia Rio I była odpowiednia dla małych rodzin i osób poszukujących ekonomicznego środka transportu.
  6. Sukces: Kia Rio I przyczyniła się do zwiększenia rozpoznawalności marki Kia na rynku kompaktowych samochodów. Oferowała przystępne ceny i oszczędność paliwa, co przyciągało klientów szukających ekonomicznego pojazdu.
Zobacz także:  Kia Optima TF (2014-2015) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

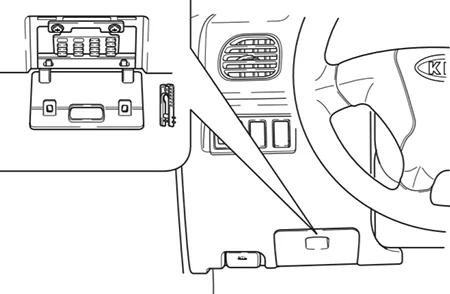

Skrzynka bezpieczników po stronie kierowcy

Skrzynka bezpieczników znajduje się za osłoną pod kierownicą.

Kia Rio I (2003-2005) - schematy bezpieczników i przekaźników



Kia Rio I (2003-2005) - schematy bezpieczników i przekaźników

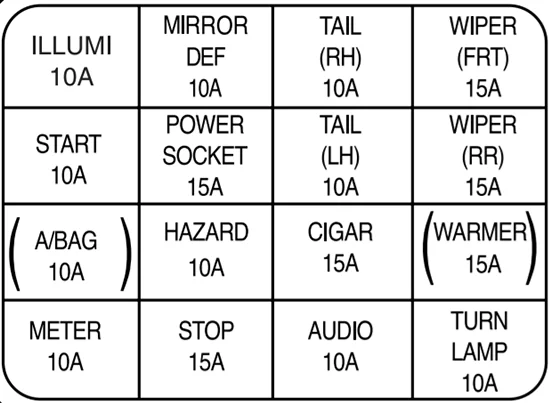

Nazwa Ampery [A] Opis
(A/BAG) 10 A Poduszka powietrzna
TURN LAMP 10 A Lampka kierunkowskazu
METER 10 A Licznik, lampka cofania, dźwięk ostrzegawczy
ILLUMI 10 A Oświetlenie
POWER SOCKET 15A Lampka bagażnika, Gniazdo zasilania
HAZARD 10 A Lampa ostrzegawcza
STOP 15A Światło stopu, ABS
TAIL(RH) 10 A Tylna lampa (prawa-tylna/lewa-przód), oświetlenie przełącznika
TAIL(LH) 10 A Lampa tylna (lewo-tył/prawo-przód)
CIGAR 15A Zapalniczka
AUDIO 10 A Audio, elektryczne lusterko wsteczne
WIPER(FRT) 15A Wycieraczka i  spryskiwacz (przód), Szyberdach
WIPER(RR) 15A Wycieraczka i spryskiwacz(tył), umyty tył)
(WARMER) 15A Podgrzewacz siedzenia
MIRROR DEF 10 A Odmrażacz lusterek
START 10 A Jednostka sterująca silnika, jednostka ECAT
*( ):Opcjonalny
Zobacz także:  Kia Rio II (2006-2011) - schematy bezpieczników i przekaźników

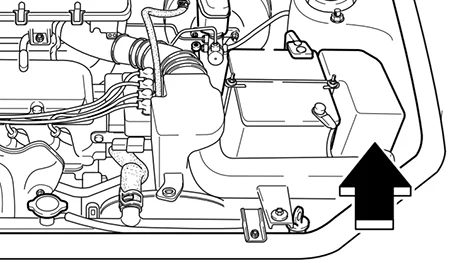

Komora silnika

Zdejmij pokrywę skrzynki bezpieczników, obracając plastikowe pokrętło znajdujące się na pokrywie w kierunku przeciwnym do ruchu wskazówek zegara, aż będzie można zdjąć pokrywę.

Kia Rio I (2003-2005) - schematy bezpieczników i przekaźników

Kia Rio I (2003-2005) - schematy bezpieczników i przekaźników

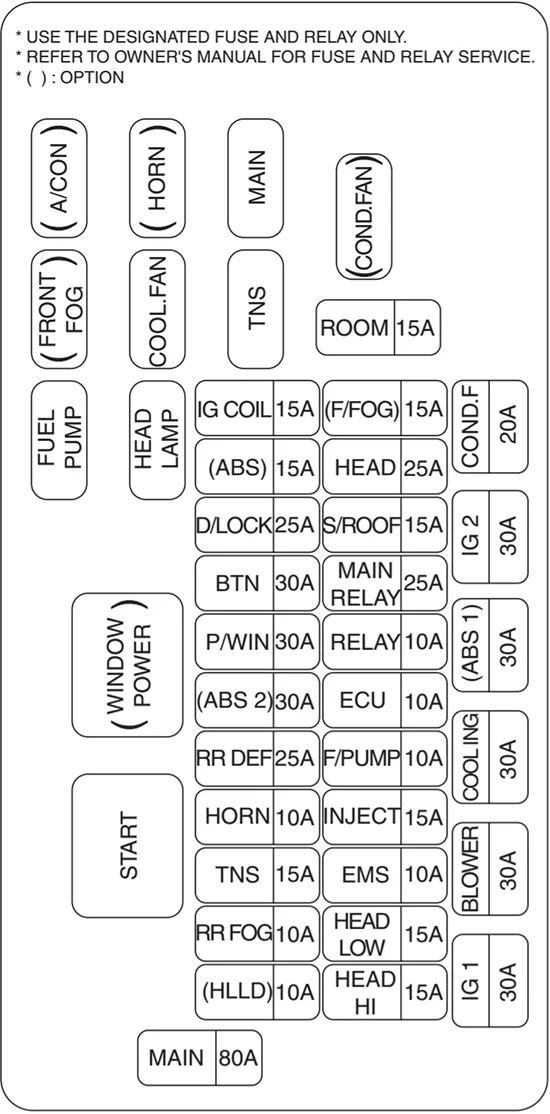

Nazwa Ampery [A] Opis
(ABS) 15A ABS
RR FOG 10 A Tylne światło przeciwmgielne (jeśli jest w wyposażeniu)
(F/FOG) 15A Przednie światło przeciwmgielne (jeśli jest w wyposażeniu)
MAIN 80A Akumulator
IG 1 30A (Zostanie on automatycznie podłączony do bezpiecznika wtórnego.) CIGAR 10A. AUDIO 10A, IG COIL 15A, TURN LAMP 10A, A/BAG 10A, WIPER(RR) 15 A, WIPER(FRT) 15 A. RELAY 10A, START 10A
BLOWER 30A Podgrzewacz
COOLING 30A Wentylator chłodzący
(ABS 1) 30A ABS
COND.FAN 20A Wentylator skraplacza
HEAD-HI 15A Światła drogowe
HEAD-LOW 15A Światła mijania
EMS 10 A Czujnik silnika
INJECTOR 15A Wtryskiwacz, czujnik tlenu
F/PUMP 10 A Pompa paliwowa
ECU 10 A Jednostka sterująca silnika Jednostka ECAT, Główny przekaźnik
RELAY 10 A Silnik dmuchawy, okno elektryczne; Odmrażacz tylnej szyby. Lampa czołowa (pojazd wyposażony w poduszkę powietrzną)
(HLLD) 10 A
MAIN RELAY 25A (Zostanie automatycznie podłączony do bezpiecznika wtórnego.) EMS 10A, INJECTOR 15A, F/PUMP 10A, ECU 10A
S/ROOF 15A szyberdach
HEAD 25A (Zostanie automatycznie podłączony do bezpiecznika wtórnego.) HEAD-HI 15A, HEAD-LOW 15A, FOG LAMP(RR) 10A
IG 2 30A
TNS 15A (Zostanie on automatycznie podłączony do bezpiecznika wtórnego.) TAIL (LH) 10A, TAIL(RH) 10A
HORN 10 A Klakson
RR DEF 25A Odmrażacz tylnej szyby
(ABS 2) 20A ABS
P/WIN 30A Zasilanie okna
BTN 30A (Zostanie automatycznie podłączony do bezpiecznika wtórnego.) MEMORY/ROOM 10A, STOP 15A, HAZARD 15A
D/LOCK 25A Elektryczny zamek drzwi
IG COIL 15A Cewka zapłonowa
ROOM 15A Oświetlenie wnętrza pojazdu, audio, licznik, dźwięk ostrzegawczy
*( ):Opcjonalny
