Kia Picanto II (2012-2017) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Kii Picanto II z lat: 2012, 2013, 2014, 2015, 2016, 2017.

Kia Picanto drugiej generacji, znana również jako Kia Picanto TA (2011-2017), to kontynuacja kompaktowego samochodu miejskiego produkowanego przez południowokoreańską firmę Kia Motors. Ta generacja Picanto była następcą modelu pierwszej generacji i przyniosła kilka znaczących ulepszeń w zakresie designu, wyposażenia i efektywności, co przyczyniło się do jej sukcesu na rynku kompaktowych samochodów miejskich.

Oto kilka kluczowych cech i informacji na temat Kii Picanto drugiej generacji (2011-2017):

  1. Design: Picanto II miała bardziej nowoczesny i atrakcyjny design w porównaniu do poprzedniej generacji. Charakteryzowała się dynamicznymi liniami i bardziej nowoczesnym wyglądem, który przyciągał uwagę.
  2. Wymiary: Mimo kompaktowego rozmiaru, Picanto II była przestronniejsza niż poprzednik. Nadwozie dostępne było jako 3-drzwiowy lub 5-drzwiowy hatchback, co dawało klientom wybór w zależności od ich preferencji.
  3. Silniki: Model ten był dostępny z różnymi jednostkami napędowymi benzynowymi, w tym silnikami o różnych pojemnościach, co pozwalało klientom wybrać odpowiednią opcję dla swoich potrzeb i budżetu.
  4. Oszczędność paliwa: Kia Picanto drugiej generacji kontynuowała tradycję oszczędności paliwa. Silniki były zoptymalizowane pod kątem efektywności, co sprawiało, że samochód nadal był przyjazny dla portfela właścicieli.
  5. Wyposażenie: Wnętrze Picanto II zostało ulepszone pod względem jakości materiałów i dostępnych opcji wyposażenia. Modele wyższej klasy oferowały zaawansowane systemy multimedialne, nawigację i wiele innych udogodnień.
  6. Bezpieczeństwo: Pomimo swojego kompaktowego rozmiaru, Picanto II była wyposażona w poduszki powietrzne, systemy ABS (układ zapobiegający blokowaniu kół podczas hamowania) i inne podstawowe systemy bezpieczeństwa.
  7. Popularność: Picanto II zdobyła popularność jako praktyczny i efektywny samochód miejski. Oferowała doskonałe rozwiązanie dla osób szukających pojazdu do jazdy w mieście.
  8. Ewolucja: Po drugiej generacji Kia kontynuowała produkcję Picanto, wprowadzając kolejne generacje z jeszcze bardziej zaawansowanymi funkcjami i technologią.

Picanto drugiej generacji była istotnym krokiem w rozwoju tej linii modelowej Kii, oferując klientom bardziej nowoczesny i atrakcyjny wygląd, lepsze wyposażenie oraz nadal utrzymując jej kompaktowe rozmiary i oszczędność paliwa.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Przedział pasażerski

Znajduje się pod deską rozdzielczą po stronie kierowcy, za osłoną ochronną.

Zobacz także:  Kia Optima MS, Magentis (2000-2002) - schematy bezpieczników i przekaźników

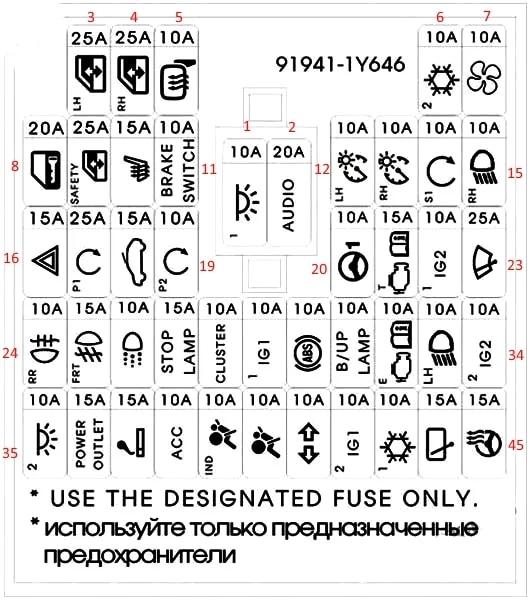

Kia Picanto II (2012-2017) - schematy bezpieczników i przekaźników

Opis

1 10A Lampa bagażnika, ECU klimatyzacji, ECU wyposażenia elektrycznego nadwozia (BCM) / ECU siłownika przepustnicy (TACM), automatyczne oświetlenie i fotoczujnik, oświetlenie uchwytu na kubek, zestaw wskaźników, oświetlenie stacyjki i czujnik otwarcia drzwi, lampka w osłonie przeciwsłonecznej kierowcy , oświetlenie konsoli sufitowej (dla pojazdów z górnym lukiem), oświetlenie wnętrza (dla pojazdów bez luku dachowego).
2 20А System audio (bez systemu Stop-Start), przetwornica prądu (z systemem Stop-Start),
3 25A Przełącznik elektrycznego podnośnika szyby tylnych lewych drzwi, główny wyłącznik podnośnika szyby, moduł zapobiegający przytrzaśnięciu podnośnika szyby w drzwiach kierowcy, przełącznik podnośnika szyby w drzwiach pasażera.
4 25A Przełącznik elektrycznego podnośnika szyby tylnych prawych drzwi, główny przełącznik elektrycznego podnośnika szyby, przełącznik elektrycznego podnośnika szyby w drzwiach pasażera.
5 10A Lusterko zewnętrzne z napędem elektrycznym od strony kierowcy/pasażera, ECM/PCM, ECU klimatyzatora.
6 10A Jednostka sterująca klimatyzacją.
7 10A ECM/PCM, przełącznik wentylatora, rezystor wentylatora.
8 20A Przekaźnik blokady/odblokowania drzwi, przekaźnik odblokowania pokrywy bagażnika.
9 25A Moduł elektrycznego podnośnika szyby w drzwiach kierowcy z zabezpieczeniem przed przytrzaśnięciem.
10 15A Podgrzewane siedzenia kierowcy/pasażera.
11 10A Czujnik światła hamowania
12 10A Zestaw wskaźników, lewa tylna lampa zespolona, ​​oświetlenie tablicy rejestracyjnej, lampa tylnego zderzaka, lewy reflektor, lewy reflektor.
13 10A Lewa tylna lampa zespolona, ​​oświetlenie tablicy rejestracyjnej, oświetlenie (+), tylna lampa zderzaka, lewy reflektor, lewy reflektor.
14 10A Wyłącznik zapłonu, ECM / PCM, przekaźnik PCB i skrzynka bezpieczników (przekaźnik rozruchowy).
15 10A Zestaw wskaźników, prawy reflektor.
16 15A Przekaźnik alarmu, kierunkowskaz i przerywacz alarmu, przełącznik alarmu.
17 25A Elektroniczna jednostka sterująca kluczykiem.
18 15A Silnik górnej klapy.
19 10A Elektroniczna jednostka sterująca kluczykiem, moduł immobilizera, przycisk start/stop.
20 15A Generator impulsów „A” / „B”, czujnik prędkości pojazdu, czujnik położenia wybieraka.
21 15A Cewka zapłonowa, kondensator.
22 10A ECU wyposażenia nadwozia (BCM) / ECU przepustnicy (TACM), ECU klimatyzacji, silniczka szyberdachu, timer odmgławiacza tylnej szyby, przekaźniki niskiego i wysokiego ciśnienia, napęd korektora kąta pochylenia reflektorów lewy / prawy, przyrząd elektryczne szyby w skrzynce przyłączeniowej panelu).
23 25A Silnik wycieraczek przednich, przełącznik wielofunkcyjny.
24 10A Przekaźnik tylnych świateł przeciwmgłowych.
25 10A Przekaźnik świateł przeciwmgłowych.
26 10A Wyposażenie elektryczne nadwozia ECU (BCM) / ECU napędu przepustnicy (TACM).
27 10A Przekaźnik światła hamowania, przekaźnik PCB i skrzynka bezpieczników (przekaźnik amerykański), włącznik światła hamowania, złącze diagnostyczne, klucz elektroniczny ECU, przekaźnik podnośnika szyby.
28 10A ECU wyposażenia elektrycznego nadwozia (BCM), ECU napędu przepustnicy (TASM), licznik pasów bezpieczeństwa, ECU klimatyzacji, zestaw wskaźników.
29 10A Włącznik świateł hamowania, alternator (G3LA / G4LA), czujnik wspomagania parkowania tyłem P/L, środkowy czujnik wspomagania parkowania wstecznego P/L, przełącznik podgrzewanego siedzenia, podgrzewane siedzenia kierowcy/pasażera, przełącznik panelu przedniego, konwerter prądu, elektrochromowy widok z tyłu lustro.
30 10A Czujnik odchylenia kierunkowego, złącze diagnostyczne, ESP ECU, ABS ECU, przekaźnik PCB i skrzynka bezpieczników (przekaźnik US, przekaźnik ESS), czujnik kąta skrętu, przełącznik wielofunkcyjny
31 10A Przełącznik świateł cofania.
32 10A Klucz elektroniczny ECU.
33 10A Lewy reflektor.
34 10A Elektroniczna jednostka sterująca kluczykiem.
35 10A Przekaźnik do oświetlenia wnętrza.
36 Gniazdo zasilania 15A.
37 Zapalniczka 15A.
38 10A Wyposażenie elektryczne nadwozia (BCM) ECU, konwerter prądu, elektroniczny klucz ECU, elektryczny przełącznik lusterek zewnętrznych.
39 10A Zestaw wskaźników.
40 10A ECU klimatyzacji, ECU bezpieczeństwa pasażerów.
41 10A Przełącznik wielofunkcyjny (Europa), wyłącznik świateł awaryjnych (oprócz Europy).
42 10A EBU EUR.
43 15A Przełącznik wielofunkcyjny silnika wycieraczki tylnej szyby.
44 15A Ogrzewanie kierownicy.
Zobacz także:  Kia Sedona i Carnival GQ (2002-2005) - schematy bezpieczników i przekaźników

Przekaźniki odpowiedzialne za centralny zamek i elektryczne szyby można zamontować osobno.



Komora silnika

Znajduje się po lewej stronie komory silnika za akumulatorem.

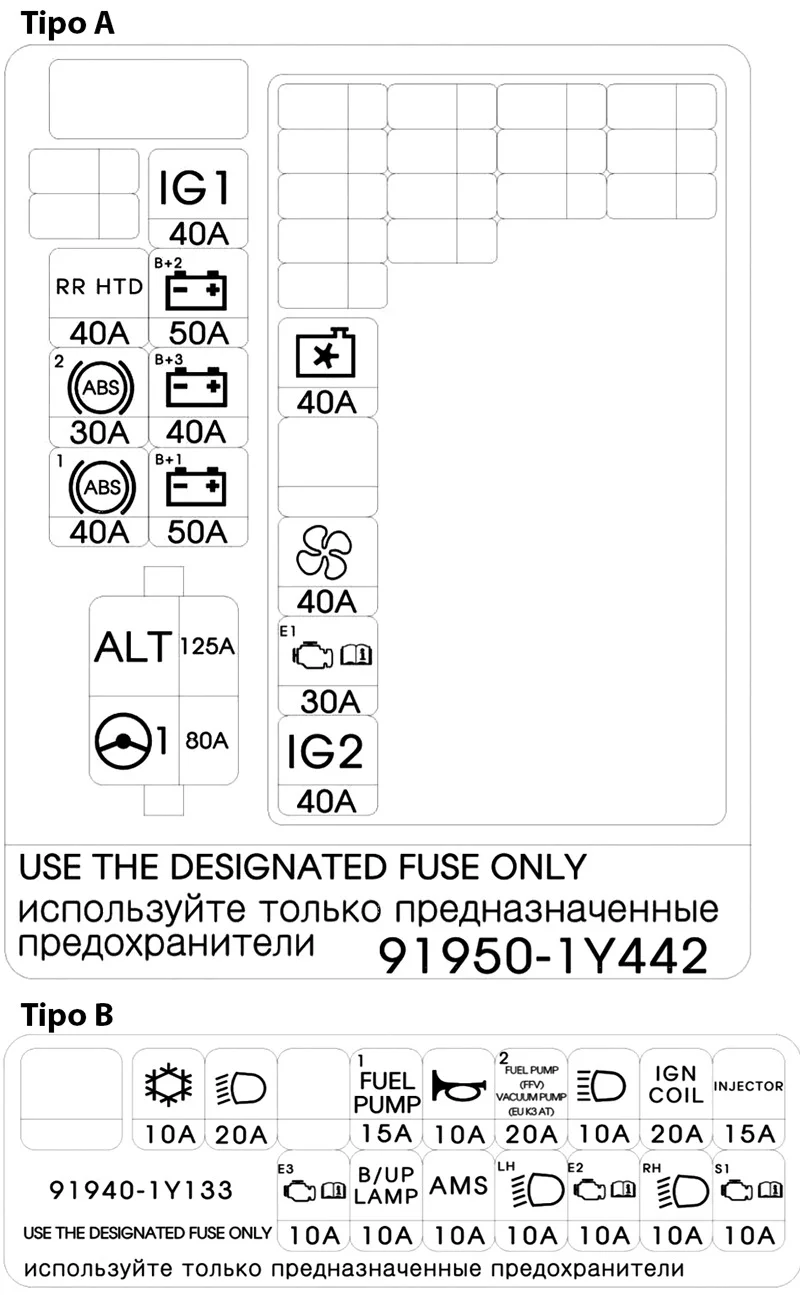

Kia Picanto II (2012-2017) - schematy bezpieczników i przekaźników

Bezpiecznik Symbol Ampery [A] Opis
WIELE BEZPIECZNIKÓW Kia Picanto II (2012-2017) - schematy bezpieczników i przekaźników 80 Moduł sterujący EPS
Kia Picanto II (2012-2017) - schematy bezpieczników i przekaźników 125 Alternator, skrzynka bezpieczników i przekaźników PCB
BEZPIECZNIK Kia Picanto II (2012-2017) - schematy bezpieczników i przekaźników 50 Skrzynka przyłączeniowa I/P (bezpiecznik złącza zasilania: F1 10A / F2 20A, bezpiecznik: F24 10A / F25 10A / F26
10A / F27 15A, przekaźnik lampy tylnej)
Kia Picanto II (2012-2017) - schematy bezpieczników i przekaźników 40 Typ projekcji: Skrzynka bezpieczników pomocniczych E/R (bezpiecznik: F1 10A / F2 20A / F4 15A / F5 10A / F7 10A)
Kia Picanto II (2012-2017) - schematy bezpieczników i przekaźników 50 Skrzynka przyłączeniowa I/P (bezpiecznik: F8 20A / F9 25A / F10 15A / F16 15A / F17 25A / F18 15A / F19 10A / F35 10A, przekaźnik podnośnika szyby)
Kia Picanto II (2012-2017) - schematy bezpieczników i przekaźników 40 Skrzynka przyłączeniowa E/R (bezpiecznik: F11 15A), wyłącznik zapłonu, skrzynka przekaźników PDM (przekaźnik ESCL)
Kia Picanto II (2012-2017) - schematy bezpieczników i przekaźników 40 Przekaźnik sterujący ABS, przekaźnik sterujący ESC
Kia Picanto II (2012-2017) - schematy bezpieczników i przekaźników 30 Przekaźnik sterujący ABS, przekaźnik sterujący ESC
Kia Picanto II (2012-2017) - schematy bezpieczników i przekaźników 40 Przekaźnik tylnego odmgławiacza
Kia Picanto II (2012-2017) - schematy bezpieczników i przekaźników 10 Zestaw wskaźników, lampa przednia prawa, skrzynka bezpieczników i przekaźników na płytce drukowanej (przekaźnik lampy czołowej (światła drogowe))
Kia Picanto II (2012-2017) - schematy bezpieczników i przekaźników 15 Skrzynka bezpieczników i przekaźników PCB (przekaźnik pompy paliwa nr 2)
Kia Picanto II (2012-2017) - schematy bezpieczników i przekaźników 40 Skrzynka bezpieczników i przekaźników PCB (przekaźnik rozruchu), wyłącznik zapłonu, skrzynka przekaźników PDM (przekaźnik ESCL)
Kia Picanto II (2012-2017) - schematy bezpieczników i przekaźników 30 Skrzynka bezpieczników i przekaźników PCB (przekaźnik sterowania silnikiem, bezpiecznik: F23 10A)
Kia Picanto II (2012-2017) - schematy bezpieczników i przekaźników 40 Skrzynka bezpieczników i przekaźników PCB (przekaźnik dmuchawy)
Kia Picanto II (2012-2017) - schematy bezpieczników i przekaźników 4 Skrzynka bezpieczników i przekaźników PCB (przekaźnik wentylatora chłodzącego)
BEZPIECZNIK (ogólny typ reflektora) Kia Picanto II (2012-2017) - schematy bezpieczników i przekaźników 15 Skrzynka bezpieczników i przekaźników PCB (przekaźnik pompy paliwa nr 1)
Kia Picanto II (2012-2017) - schematy bezpieczników i przekaźników 20 Skrzynka bezpieczników i przekaźników PCB (przekaźnik reflektora (światła drogowe))
Kia Picanto II (2012-2017) - schematy bezpieczników i przekaźników 20 Skrzynka bezpieczników i przekaźników PCB (przekaźnik reflektora (LO))
Kia Picanto II (2012-2017) - schematy bezpieczników i przekaźników 10 Skrzynka bezpieczników i przekaźników PCB (przekaźnik klaksonu, przekaźnik klaksonu alarmu antywłamaniowego)
Kia Picanto II (2012-2017) - schematy bezpieczników i przekaźników 10 Skrzynka bezpieczników i przekaźników PCB (przekaźnik klimatyzacji)
Kia Picanto II (2012-2017) - schematy bezpieczników i przekaźników 10 PCM (B3LA)
Kia Picanto II (2012-2017) - schematy bezpieczników i przekaźników 10 TCM (F3LA/F4LA/F3LA), PCM (B3LA)
Kia Picanto II (2012-2017) - schematy bezpieczników i przekaźników 10 Przełącznik zakresu skrzyni biegów, TCM/PCM, moduł sterujący ESC, lampa tylnego zderzaka, zestaw wskaźników, BCM, lampa cofania lewa i prawa, przełącznik lampy cofania
Kia Picanto II (2012-2017) - schematy bezpieczników i przekaźników 10 ECM/PCM, silnik wycieraczki przedniej, przełącznik wielofunkcyjny
Kia Picanto II (2012-2017) - schematy bezpieczników i przekaźników 15 TCM/PCM, wtryskiwacz nr 1/nr 2/nr 3, wtryskiwacz nr 4 (G4LA), przewód połączeniowy 1, przełącznik pada awaryjnego (B4LA), przekaźnik pompy paliwowej nr 2 (B3LA)
Kia Picanto II (2012-2017) - schematy bezpieczników i przekaźników 10 Lampa czołowa lewa
Kia Picanto II (2012-2017) - schematy bezpieczników i przekaźników 10 G3LA/G4LA/F3LA: TCM/ECM, czujnik pozycji wałka rozrządu #1/#2, czujnik tlenu (GÓRA)/(DÓŁ), elektrozawór oczyszczania kanistra, zawór kontroli oleju #1/#2, skrzynka bezpieczników i przekaźników PCB (A Przekaźnik /C, przekaźnik wentylatora chłodzącego, przekaźnik rozruchu), B3LA: PCM, czujnik położenia wałka rozrządu #1/#2, skrzynka bezpieczników i przekaźników PCB (przekaźnik klimatyzacji, przekaźnik wentylatora chłodzącego), czujnik tlenu (GÓRA)/(DÓŁ) , Zawór elektromagnetyczny oczyszczania kanistra, Zawór kontrolny oleju #1/#2, Zawór elektromagnetyczny o zmiennym wlocie
10 Lampa czołowa prawa
Kia Picanto II (2012-2017) - schematy bezpieczników i przekaźników 20 CEWKA ZAPŁONOWA, Skraplacz
Zobacz także:  Kia Picanto III (2018-2023) - schematy bezpieczników i przekaźników

Skrzynka bezpieczników w komorze silnika (tylko typ reflektora projekcyjnego)

Bezpiecznik Symbol Ampery [A] Opis
BEZPIECZNIK (typ lampy projekcyjnej) Kia Picanto II (2012-2017) - schematy bezpieczników i przekaźników 10 Skrzynka bezpieczników i przekaźników PCB (przekaźnik klimatyzacji)
Kia Picanto II (2012-2017) - schematy bezpieczników i przekaźników 20 Skrzynka bezpieczników i przekaźników PCB (przekaźnik reflektora (światła mijania))
Kia Picanto II (2012-2017) - schematy bezpieczników i przekaźników 15 Skrzynka bezpieczników i przekaźników PCB (przekaźnik pompy paliwa nr 1)
Kia Picanto II (2012-2017) - schematy bezpieczników i przekaźników 10 Skrzynka bezpieczników i przekaźników PCB (przekaźnik klaksonu, przekaźnik klaksonu alarmu antywłamaniowego)
Kia Picanto II (2012-2017) - schematy bezpieczników i przekaźników 15 B3LA : Skrzynka bezpieczników i przekaźników PCB (przekaźnik pompy paliwa nr 2)
Kia Picanto II (2012-2017) - schematy bezpieczników i przekaźników 10 Skrzynka bezpieczników i przekaźników PCB (przekaźnik reflektora (światła drogowe))
Kia Picanto II (2012-2017) - schematy bezpieczników i przekaźników 15 Skrzynka bezpieczników i przekaźników PCB (przekaźnik sterowania silnikiem, przekaźnik pompy paliwa nr 1, przekaźnik pompy paliwa nr 2 (F3LA)), wtryskiwacz nr 1/#2/#3 (B3LA), PCM
Kia Picanto II (2012-2017) - schematy bezpieczników i przekaźników 10 B3LA: PCM, skrzynka bezpieczników i przekaźników PCB (przekaźnik sterowania silnikiem)
Kia Picanto II (2012-2017) - schematy bezpieczników i przekaźników 10 TCM, przełącznik zakresu skrzyni biegów, lampa tylnego zderzaka, zestaw wskaźników, BCM, lampa cofania lewa i prawa, włącznik lampy cofania
Kia Picanto II (2012-2017) - schematy bezpieczników i przekaźników 10 ECM, silnik wycieraczki przedniej, przełącznik wielofunkcyjny
Kia Picanto II (2012-2017) - schematy bezpieczników i przekaźników 10 Lampa projekcyjna lewa
Kia Picanto II (2012-2017) - schematy bezpieczników i przekaźników 10 ECM/TCM/PCM, skrzynka bezpieczników i przekaźników PCB (przekaźnik sterowania silnikiem)
Kia Picanto II (2012-2017) - schematy bezpieczników i przekaźników 10 Lampa projekcyjna prawa
Kia Picanto II (2012-2017) - schematy bezpieczników i przekaźników 10 Skrzynka bezpieczników i przekaźników PCB (przekaźnik sterowania silnikiem, przekaźnik klimatyzacji, przekaźnik klimatyzacji, przekaźnik wentylatora chłodzącego, przekaźnik rozruchu), ECM/PCM, zawór sterujący opróżnianiem kanistra, zawór kontrolny oleju nr 1, zawór kontrolny oleju nr 2 (W /O F3LA), czujnik położenia wałka rozrządu nr 1, czujnik położenia wałka rozrządu nr 2 (W/O F3LA), zawór elektromagnetyczny o zmiennym wlocie (B3LA)
Kia Picanto II (2012-2017) - schematy bezpieczników i przekaźników 20 CEWKA ZAPŁONOWA, Skraplacz

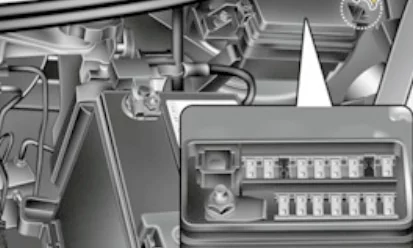

Dodatkowa skrzynka

Można go zainstalować obok głównego. Elementy odpowiedzialne za pracę silnika.

Kia Picanto II (2012-2017) - schematy bezpieczników i przekaźników
