Kia Picanto I (2004-2007) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Kii Picanto I z lat: 2004, 2005, 2006, 2007. Kia Picanto I to pierwsza generacja modelu Picanto produkowana przez południowokoreańską firmę Kia Motors w latach 2004-2011. Ten mały samochód miejski był znany z kompaktowych wymiarów, oszczędności paliwa i dostępnego wariantu 5-drzwiowego lub 3-drzwiowego […]

09/01/2023
Czas czytania: 4 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Kii Picanto I z lat: 2004, 2005, 2006, 2007.

Kia Picanto I to pierwsza generacja modelu Picanto produkowana przez południowokoreańską firmę Kia Motors w latach 2004-2011. Ten mały samochód miejski był znany z kompaktowych wymiarów, oszczędności paliwa i dostępnego wariantu 5-drzwiowego lub 3-drzwiowego hatchbacka. Kia Picanto I została wprowadzona na rynek, aby zaspokoić zapotrzebowanie na praktyczny i ekonomiczny samochód miejski.

Oto kilka kluczowych cech i informacji na temat Kia Picanto I:

  1. Design: Kia Picanto I charakteryzowała się kompaktowym designem, który nadawał jej zwrotność i łatwość w manewrowaniu w miejskich warunkach. Model ten miał przyjazny wygląd, a proporcje nadwozia były dostosowane do zatłoczonych dróg miejskich.
  2. Wersje nadwoziowe: Picanto I był dostępny w dwóch wersjach nadwoziowych: jako 3-drzwiowy lub 5-drzwiowy hatchback. To dawało klientom pewną elastyczność w wyborze zależnie od ich preferencji i potrzeb.
  3. Oszczędność paliwa: Model ten był dostępny z małymi, ekonomicznymi silnikami benzynowymi, co sprawiało, że był oszczędny w eksploatacji. Był to ważny atut w miejskim ruchu.
  4. Wnętrze: Wnętrze Picanto I było kompaktowe, ale funkcjonalne, oferując przestrzeń na przednich i tylanych siedzeniach, a także wystarczającą ilość miejsca na bagaż.
  5. Bezpieczeństwo: Mimo swojego kompaktowego rozmiaru, Picanto I wyposażono w poduszki powietrzne i inne podstawowe systemy bezpieczeństwa w celu ochrony kierowcy i pasażerów.
  6. Ewolucja: Po pierwszej generacji, Kia kontynuowała produkcję Picanto, wprowadzając nowe generacje z ulepszeniami w zakresie designu, technologii i bezpieczeństwa.
Zobacz także:  Kia Sedona i Carnival III (2015-2018) - schematy bezpieczników i przekaźników

Kia Picanto I była odpowiedzią na rosnące zapotrzebowanie na małe, ekonomiczne samochody miejskie. Ten model zdobył popularność jako praktyczny i dostępny finansowo samochód dla osób, które poruszają się po zatłoczonych ulicach miast. W miarę rozwoju modelu Picanto kontynuował ewolucję, wprowadzając ulepszenia i dostosowując się do zmieniających się potrzeb klientów.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

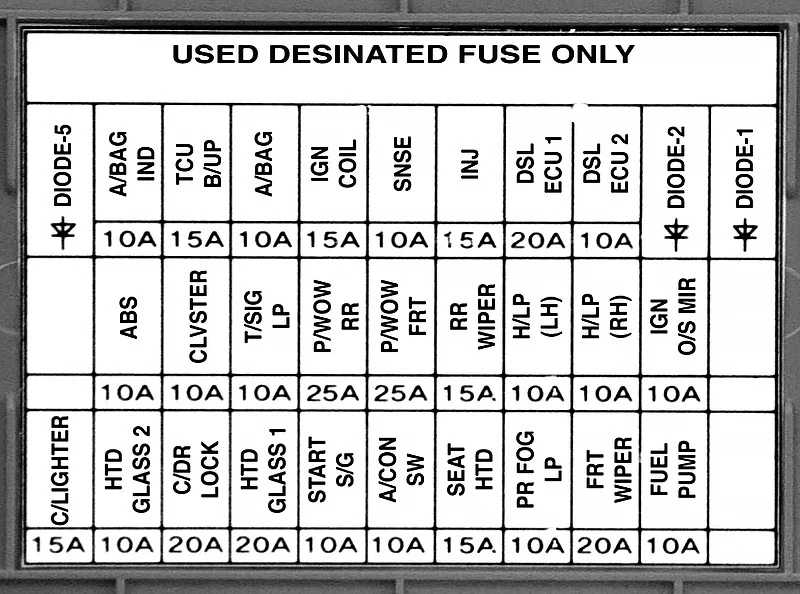

Przedział pasażerski

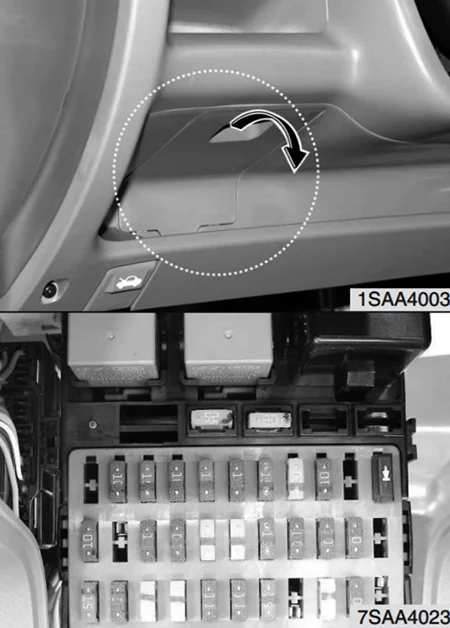

Skrzynka bezpieczników znajduje się za osłoną pod kierownicą.

Kia Picanto SA (2004-2007) - schematy bezpieczników i przekaźników



Kia Picanto SA (2004-2007) - schematy bezpieczników i przekaźników

Nazwa Ampery [A] Opis
START SIG 10 A Uruchomienie silnika
RR FOG LP 10 A Tylne światło przeciwmgielne
A/CON SW 10 A Klimatyzator
CLUSTER 10 A Grupa instrumentów
SEAT HTD 15A Ogrzewanie siedzenia
C/LIGHTER 15A Zapalniczka
A/BAG 10 A Poduszka powietrzna
R/WIPER 15A Tylna wycieraczka
ABS 10 A System zapobiegania blokady kół
IGN COIL 15A Zapłon
T/SIG LP 10 A Włącznik sygnału świetlnego
HTD GLASS1 20A Odmrażacz tylnej szyby
HTD GLASS2 10 A Odmrażacz tylnej szyby
P/WDW RR 25A Okno elektryczne (tylne)
IGN O/S MIR 10 A Zewnętrzne lusterko wsteczne
P/WDW FRT 25A Elektryczne okno (przód)
FRT WIPER 20A Przednia wycieraczka
H/LP (LH) 10 A Reflektor (lewy)
H/LP (RH) 10 A Reflektor (prawy)
FUEL PUMP 10 A Pompa paliwowa
INJ 15A Wtryskiwacze
SNSR 10 A Czujnik tlenu
C/DR LOCK 20A Centralny zamek drzwi
A/BAG IND 10 A Ostrzeżenie o poduszce powietrznej
TCU B/UP 15A Automatyczna skrzynia biegów
DSL ECU1 20A
DSL ECU2 10 A
Zobacz także:  Kia Carens FJ (2002-2006) - schematy bezpieczników i przekaźników

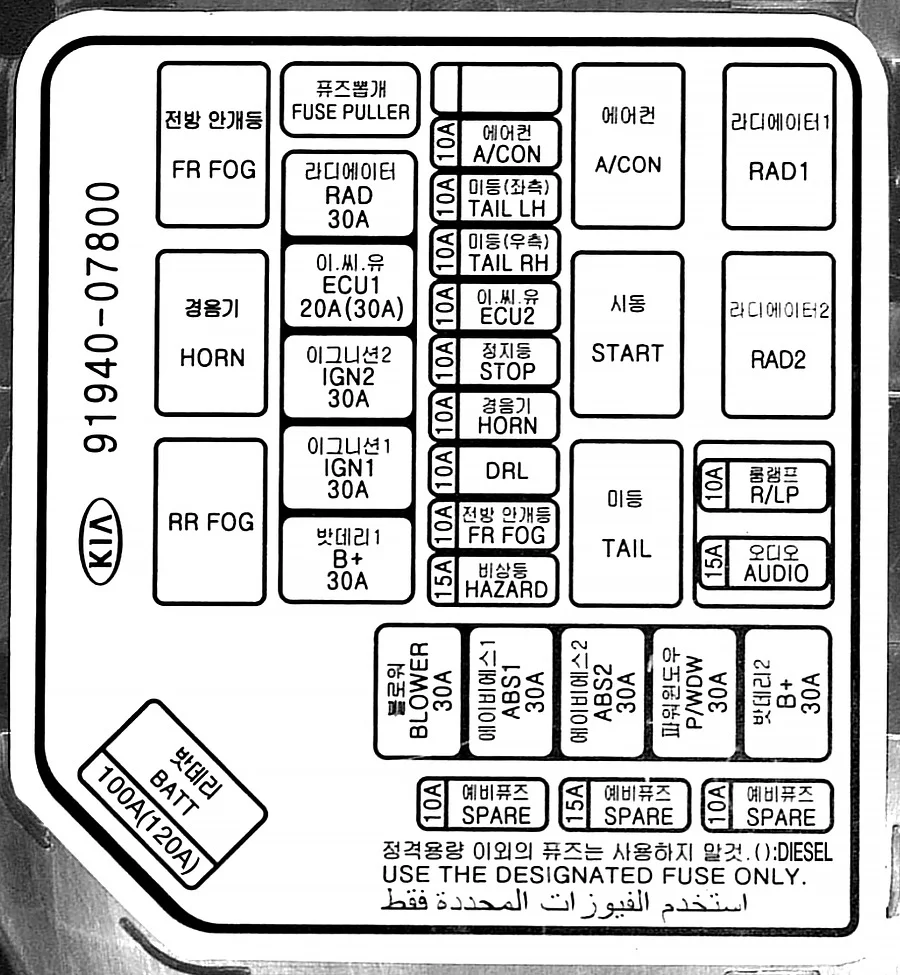

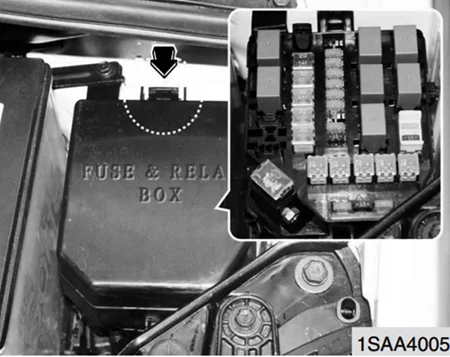

Komora silnika

Kia Picanto SA (2004-2007) - schematy bezpieczników i przekaźników

Kia Picanto SA (2004-2007) - schematy bezpieczników i przekaźników

Nazwa Ampery [A] Opis
ECU1 20A (30A) Jednostka sterująca silnika
STOP 10 A Światło stopu
FR/FOG 10 A Przednie światło przeciwmgielne
A/CON 10 A Klimatyzator
HORN 10 A Klakson
ECU2 10 A Jednostka sterująca silnika
SPARE 10 A zapasowy bezpiecznik
SPARE 15A zapasowy bezpiecznik
SPARE 10 A zapasowy bezpiecznik
ABS2 30A System zapobiegania blokady kół
ABS1 30A System zapobiegania blokady kół
B+ 30A W panelu B+
BLOWER 30A Dmuchacz
IGN1 30A Zapłon
IGN2 30A Zapłon
TAIL LH 10 A Światło tylne (lewe)
TAIL RH 10 A Światło tylne (prawe)
DRL 10 A Światła do jazdy dziennej
HAZARD 15A Migacz ostrzegawczy (światła awaryjne)
R/LP 10 A Oświetlenie wnętrza pojazdu
AUDIO 15A Audio
P/WDW 30A Zasilanie okien
RAD 30A Wentylator chłodnicy
BATT 100A (120A) alternator, akumulator
F/FOG Przekaźnik przedniego światła przeciwmgielnego
A/CON Przekaźnik klimatyzacji
HORN Przekaźnik klaksonu
START Przekaźnik uruchamiania silnika
RAD1 Przekaźnik wentylatora chłodnicy
RAD2 Przekaźnik wentylatora chłodnicy
RR FOG Przekaźnik tylnego światła przeciwmgielnego
TAIL Przekaźnik światła tylnego
Zobacz także:  Kia Soul I (2010-2011) - schematy bezpieczników i przekaźników

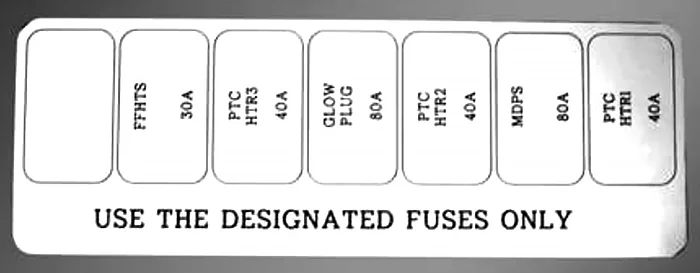

Skrzynka bezpieczników w komorze silnika (podrzędny panel bezpieczników tylko w silnikach Diesla)

Kia Picanto SA (2004-2007) - schematy bezpieczników i przekaźników

Nazwa Ampery [A] Opis
FFHTS 30A Tymczasowy czujnik nagrzewnicy filtra paliwa
GLOW PLUG 80A Świeca żarowa
MDPS 80A Wspomaganie kierownicy
PTC HTR1 40A Grzałka PTC 1
PTC HTR2 40A Grzałka PTC2
PTC HTR3 40A Grzałka PTC3
