Kia Stinger (2022-2023) – schematy bezpieczników i przekaźników

Kia Stinger (2022-2023) - schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Kii Stinger z lat: 2022, 2023.

Kia Stinger to sportowy sedan klasy średniej wyprodukowany przez południowokoreańskiego producenta samochodów Kia. Model ten został zaprezentowany po raz pierwszy w 2017 roku i od razu przyciągnął uwagę ze względu na swoje osiągi, styl i jakość wykonania. Oto kilka cech charakterystycznych Kia Stinger:

  1. Design i styl: Kia Stinger wyróżnia się na drodze dzięki swojemu atrakcyjnemu i sportowemu wyglądowi. Jest to sedan o smukłej linii nadwozia z długą maską i krótkim tyłem, co nadaje mu dynamiczny wygląd. To jeden z najlepiej wyglądających modeli w gamie Kia.
  2. Mocne jednostki napędowe: Kia Stinger oferuje kilka silników, w tym mocne jednostki V6. Dostępna jest także wersja GT, która jest napędzana potężnym silnikiem V6 o znakomitych osiągach. Model GT może przyspieszać do 100 km/h w mniej niż 5 sekund.
  3. Dynamika jazdy: Stinger został zaprojektowany z myślą o wyjątkowej dynamice jazdy. Posiada tylny napęd lub opcjonalny napęd na wszystkie koła, co zapewnia doskonałą trakcję i precyzyjne prowadzenie na drodze.
  4. Komfort i przestronność: Pomimo sportowego charakteru, Kia Stinger oferuje komfortowe i przestronne wnętrze z bogatym wyposażeniem. Wielostronnie regulowane fotele i mnóstwo miejsca zarówno z przodu, jak i z tyłu, zapewniają komfort podróży.
  5. Technologia i wyposażenie: Stinger jest wyposażony w zaawansowane systemy multimedialne, nawigację, systemy bezpieczeństwa i asystencji kierowcy, takie jak adaptacyjny tempomat, system monitorowania martwego pola i wiele innych.
  6. Raport jakości do ceny: Kia Stinger jest cenionym modelem ze względu na jego osiągi, styl i wyposażenie w stosunku do ceny, co sprawia, że ​​jest atrakcyjną alternatywą dla innych sportowych sedanów w swojej klasie.
  7. Gwarancja Kii: Warto dodać, że Kia oferuje długą gwarancję na swoje pojazdy, co daje dodatkową pewność siebie klientom.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.



Wewnątrz osłon panelu bezpieczników/przekaźników znajduje się etykieta z nazwą i mocą bezpiecznika/przekaźnika. Nie wszystkie opisy panelu bezpieczników w tej instrukcji mogą dotyczyć Twojego pojazdu.

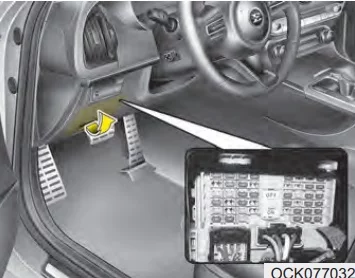

Przedział pasażerski

Kia Stinger (2022-2023) - schematy bezpieczników i przekaźników

Kia Stinger (2022-2023) - schematy bezpieczników i przekaźników

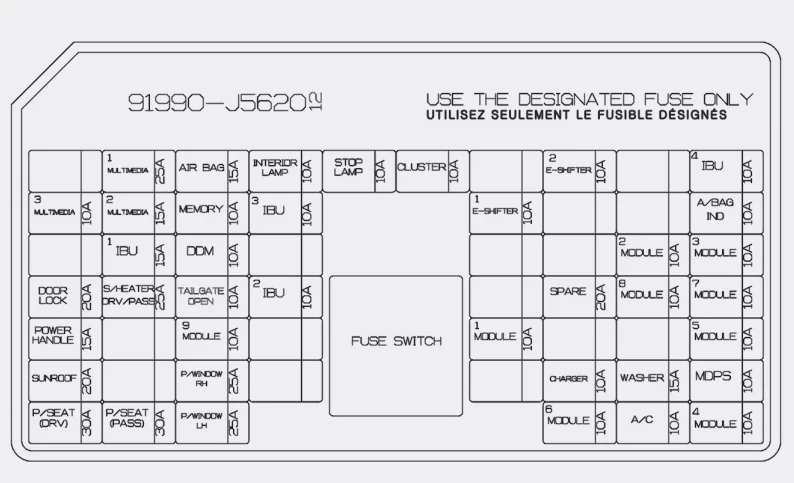

Nazwa Ampery [A] Opis
MULTI MEDIA 1 25A Niski konwerter DC-DC (audio)
AIR BAG 15A Moduł sterujący SRS (dodatkowy system bezpieczeństwa), czujnik wykrywania obecności pasażera
INTERIOR LAMP 10 A Lampka konsoli sufitowej, Lampka środkowa wnętrza pojazdu, Lampka wnętrza pojazdu, Przełącznik lampki toaletki po lewej i prawej stronie, Lampa bagażnika po lewej i prawej stronie, Lampka schowka na rękawiczki, Lampka nastrojowa drzwi kierowcy/pasażera, Lampka drzwi kierowcy/pasażera, Lampka nożna pasażera i kierowcy
STOP LAMP 10 A IBU, wyłącznik świateł stopu
CLUSTER 10 A Zestaw wskaźników, wyświetlacz Head-Up
E-SHIFTER 2 10 A Elektroniczna dźwignia zmiany biegów automatycznej skrzyni biegów (IG1)
IBU 4 10 A IBU (IG1)
MULTI MEDIA 3 10 A Zestaw wskaźników, wyświetlacz Head-Up, przełącznik klimatyzacji, ładowarka bezprzewodowa
MULTI MEDIA 2 15A Jednostka główna nawigacji i audio
MEMORY 1 10 A Moduł sterujący klimatyzatora, przełącznik klimatyzatora, wskaźnik bezpieczeństwa, wyświetlacz Head-Up
IBU 3 10 A IBU (B+)
E-SHIFTER 1 10 A Elektroniczna dźwignia zmiany biegów automatycznej skrzyni biegów (B+)
A/BAG IND. 10 A Zestaw wskaźników, wskaźnik przypomnienia o zapięciu pasa przez pasażera/tylne siedzenie
IBU 1 15A IBU (B+)
DDM 10 A Moduł drzwi kierowcy, lusterko zewnętrzne kierowcy i pasażera
MODULE 2 10 A IBU (IG2)
MODULE 3 10 A Przełącznik dźwigni zmiany biegów automatycznej skrzyni biegów, moduł drzwi kierowcy, przełącznik świateł stopu
DOOR LOCK 20 A Przekaźnik blokady drzwi, przekaźnik odblokowania drzwi
S/HEATER DRV/PASS 25A Moduł sterujący przedniego siedzenia wentylacyjnego, moduł sterujący podgrzewania przedniego siedzenia
TAIL GATE 10 A Przekaźnik pokrywy tylnej klapy, przekaźnik pokrywy paliwa, przełącznik Crash Pad
IBU 2 10 A Czujnik deszczu, IBU (B+ (ESCL))
SPARE 20 A ZAPASOWY
MODULE 8 10 A Sterownik wentylatora chłodzącego (silnik BLDC)
MODULE 7 10 A IBU, jednostka ECS, AWD (napęd na wszystkie koła) ECM (elektroniczny moduł sterujący), moduł inteligentnego tempomatu, wskaźnik dźwigni zmiany biegów automatycznej skrzyni biegów, przełącznik konsoli (przód/góra), moduł ostrzegania o kolizji w martwym polu po lewej stronie/po prawej stronie, czujnik kąta skrętu, moduł pochylenia i teleskopu kierownicy, kamera wielofunkcyjna, przełącznik Crash Pad
POWER HANDLE 15A Moduł pochylenia i teleskopowy układu kierowniczego
MODULE 9 10 A Jednostka sterująca lędźwiowego odcinka lędźwiowego kierowcy
MODULE 1 10 A Złącze łącza danych, przełącznik konsoli (górny), lampka nastrojowa kierowcy/pasażera/drzwi, lampka nastrojowa (dekoracja), monitor lampki nastrojowej, przełącznik świateł awaryjnych, moduł lampki nastrojowej
MODULE 5 10 A Moduł sterujący klimatyzatora, przełącznik klimatyzatora, audio, jednostka główna nawigacji audio-wideo, połączenie łącza danych, lampa czołowa po lewej stronie / po prawej stronie, niski konwerter DC-DC (audio / AMP (wzmacniacz)), elektrochromowe lusterko, AMP (wzmacniacz), moduł sterujący zintegrowanego systemu pamięci kierowcy, moduł sterujący fotela z wentylacją przednią, moduł sterujący podgrzewania przednich/tylnych siedzeń, ładowarka bezprzewodowa
SUNROOF 20 A Jednostka sterująca szyberdachu (szkło)
P/WINDOW RH 25A Moduł elektrycznego podnośnika szyby pasażera, moduł tylnego podnośnika szyby po prawej stronie, moduł tylnych drzwi po prawej stronie
CHARGER 10 A Ładowarka USB z przodu/tyłu, przednie gniazdo zasilania (zapalniczka)
WASHER 15A Przełącznik wielofunkcyjny
MDPS 10 A Jednostka MDPS (wspomaganie kierownicy napędzane silnikiem) (R-MDPS (wspomaganie kierownicy napędzane silnikiem))
P/SEAT (DRV) 30 A Moduł sterujący zintegrowanego systemu pamięci kierowcy, przełącznik ręczny fotela kierowcy
P/SEAT (PASS) 30 A Przełącznik ręczny siedzenia pasażera
P/WINDOW LH 25A Moduł podnośnika szyby kierowcy, moduł podnośnika szyby tylnej po lewej stronie uchwytu
MODULE 6 10 A IBU, niski konwerter DC-DC (audio/AMP (wzmacniacz)), elektroniczna dźwignia zmiany biegów automatycznej skrzyni biegów (SBW (Shift By Wire)), blok przyłączeniowy w komorze silnika (RLY. 4 – Przekaźnik gniazda zasilania)
A/C 10 A Moduł sterujący klimatyzatora, przełącznik klimatyzatora, blok przyłączeniowy komory silnika (przekaźnik dmuchawy)
MODULE 4 10 A Lampa czołowa po lewej i prawej stronie, jednostka sterująca AFS, moduł automatycznego poziomowania reflektorów
Zobacz także:  Kia Forte i Cerato I (2007-2008) - schematy bezpieczników i przekaźników



Komora silnika

Kia Stinger (2022-2023) - schematy bezpieczników i przekaźników

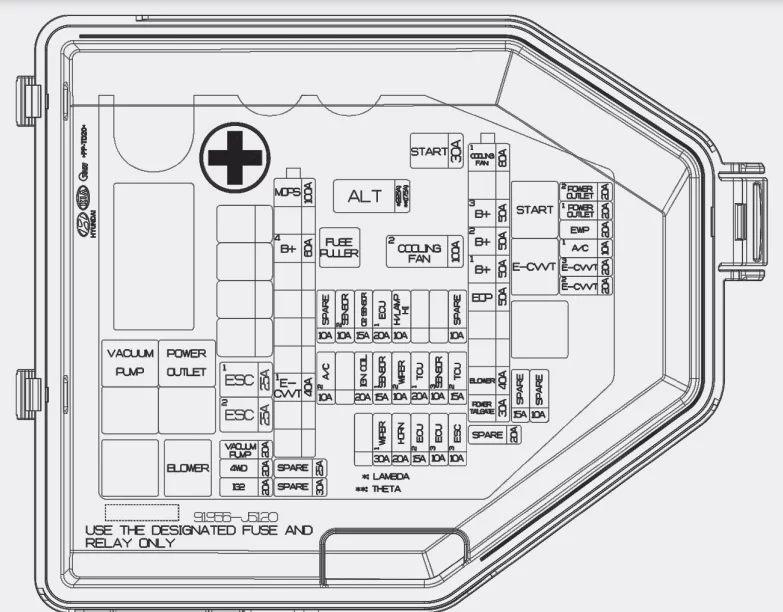

Nazwa Ampery [A] Opis
ALT 175A/200A Alternator, bezpiecznik wielopunktowy – COOLING FAN 1 / B+5 / B+4 / B+3 / OPCU / ESC1 / ESC2 / BLOWER / POWER TAIL GATE
COOLING FAN 2 100A [BLDC (bezszczotkowy silnik prądu stałego) i (benzyna) 3.3 T-GDi] ] Sterownik wentylatora chłodzącego
START 30A Przekaźnik uruchomienia
COOLING FAN 1 80A [BLDC (bezszczotkowy prąd stały) Motor Smartstream G2.5 FR T-GDi] Sterownik wentylatora chłodzącego
B+ 5 50A
B+ 4 50A
B+ 3 50A Blok przyłączeniowy tablicy rozdzielczej (bezpiecznik –  LAMP/ Urządzenie automatycznego wyłączania prądu upływowego (bezpiecznik – INTERIOR LAMP,
DDM, IBU3, MEMORY, MULTI MEDIA1, MULTI MEDIA2,
MULTI MEDIA3
))
EOP 50A Elektryczna pompa oleju
ESC 1 40 A Moduł sterujący ESC (elektroniczna kontrola stabilności).
ESC 2 40 A Moduł sterujący ESC (elektroniczna kontrola stabilności)
BLOWER 40 A Przekaźnik dmuchawy
POWER TAIL GATE 30A Moduł elektrycznej tylnej klapy
MDPS 100A Jednostka MDPS (silnikowe wspomaganie kierownicy).
B+ 6 60 A
B+ 1 60 A Blok przyłączeniowy tablicy rozdzielczej (bezpiecznik – SEAT
HEATER/TAIL GATE/MODULE 9/PASSENGER POWER
WINDOW/DRIVER POWER WINDOW
)
B+ 2 50 A Blok przyłączeniowy tablicy rozdzielczej (bezpiecznik – DOOR LOCK /
POWER HANDLE/SUNROOF/DRIVER POWER SEAT/
PASSENGER POWER SEAT
)
E-CVVT 1 40A [Smartstream G2.5 FR T-GDi] przekaźnik E-CVVT
VACUUM PUMP 20A [(benzyna) 2.0 FR T-G%i, (benzyna) 3.3 T-GDi] Przekaźnik pompy próżniowej
AWD 20A AWD (napęd na wszystkie koła), ECM (elektroniczny moduł sterujący)
IG 2 20A Przekaźnik IG2
POWER OUTLET 2 20A Przednie gniazdo zasilania nr 2
POWER OUTLET 1 20A Przednie gniazdo zasilania nr 1
A/C 1 10 A Moduł sterujący klimatyzatora
E-CVVT 3 20A [Smartstream G2.5 FR T-GDi] ECM (moduł sterujący silnika)
E-CVVT 2 20A [Smartstream G2.5 FR T-GDi] ECM (moduł sterujący silnika)
ESC 3 10 A Moduł sterujący ESC (elektroniczna kontrola stabilności), uniwersalne złącze kontrolne
ECU 3 10 A ECM (moduł sterujący silnika)
ECU 2 15A ECM (moduł sterujący silnika)
HORN 20A Przekaźnik klaksonu
WIPER 1 30A Przekaźnik mocy wycieraczek
TCU 2 15A TCM (moduł sterowania skrzynią biegów), Elektroniczna pompa oleju
O2 SENSOR 10 A [Smartstream G2.5 FR T-GDi] Czujnik tlenu (GÓRA/DÓŁ) [(benzyna) 3.3 T-GDi] Czujnik tlenu #1/#2/#3/#4
TCU 1 20A TCM (moduł sterowania skrzynią biegów)
WIPER 2 10 A IBU (zintegrowana jednostka sterująca nadwozia), ECM (elektroniczny moduł sterujący)
SENSOR 1 15A Przekaźnik pompy paliwa [Smartstream G2.5 FR T-GDi] Wtryskiwacz #1/#2/#3/#4
IGN COIL 20A [Smartstream G2.5 FR T-GDi] Cewka zapłonowa nr 1/#2/#3/#4

[(benzyna) 3.3 T-GDi] Cewka zapłonowa nr 1/#2/#3/#4/#5 /#6

H/BEAM H/LAMP 10 A Przekaźnik reflektora (światła drogowe).
ECU 1 20A ECM (moduł sterujący silnika)
A/C 2 10A Przekaźnik klimatyzacji
SENSOR 2 10 A Zawór elektromagnetyczny sterujący zaworem recyrkulacji, zawór elektromagnetyczny sterujący przedmuchem, zawór zamykający kanister

[Smartstream G2.5 FR T-GDi] Zmienna pompa olejowa, zawór kontrolny oleju, przekaźnik klimatyzatora

[(benzyna) 3.3 T-GDi] elektroniczny termostat, olej Zawór elektromagnetyczny ciśnienia, zawór kontroli oleju nr 1/#2/#3/#4 (wlot/wylot), siłownik zmiennej klapy wylotowej LH/RH

EWP 20A Elektryczna pompa wodna



Bagażnik

Kia Stinger (2022-2023) - schematy bezpieczników i przekaźników

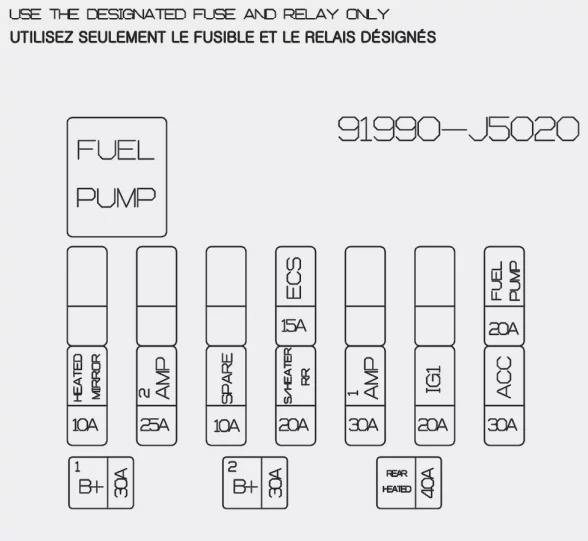

Nazwa Ampery [A] Opis
ECS 15A Jednostka ECS (elektroniczne sterowanie zawieszeniem).
S/HEATER REAR 20 A Moduł sterujący ogrzewania tylnych siedzeń
HEATED MIRROR 10 A Przełącznik klimatyzacji, lusterko zewnętrzne kierowcy/pasażera
FUEL PUMP 20 A Przekaźnik pompy paliwa
B+1 30 A Blok przyłączeniowy tablicy rozdzielczej (bezpiecznik – IBU1/IBU2/IPS2/IPS5/IPS6/IPS8/IPS9/IPS10))
B+2 35A Blok przyłączeniowy tablicy rozdzielczej (bezpiecznik – E-SHIFTER/MODULE1/IPS1/IPS4/IPS7)
SPARE3 15A
REAR HEATED 30A Przekaźnik podgrzewania tylnej szyby
AMP 2 25 A AMP (wzmacniacz) (MOBIS/PREMIUM)
SPARE4 15A
AMP 1 30A Niska przetwornica DC-DC (AMP (wzmacniacz))
IG 1 15A Przekaźnik IG1
ACC 30A Przekaźnik ACC



Panel bezpieczników skrzynki akumulatorów

Kia Stinger (2022-2023) - schematy bezpieczników i przekaźników

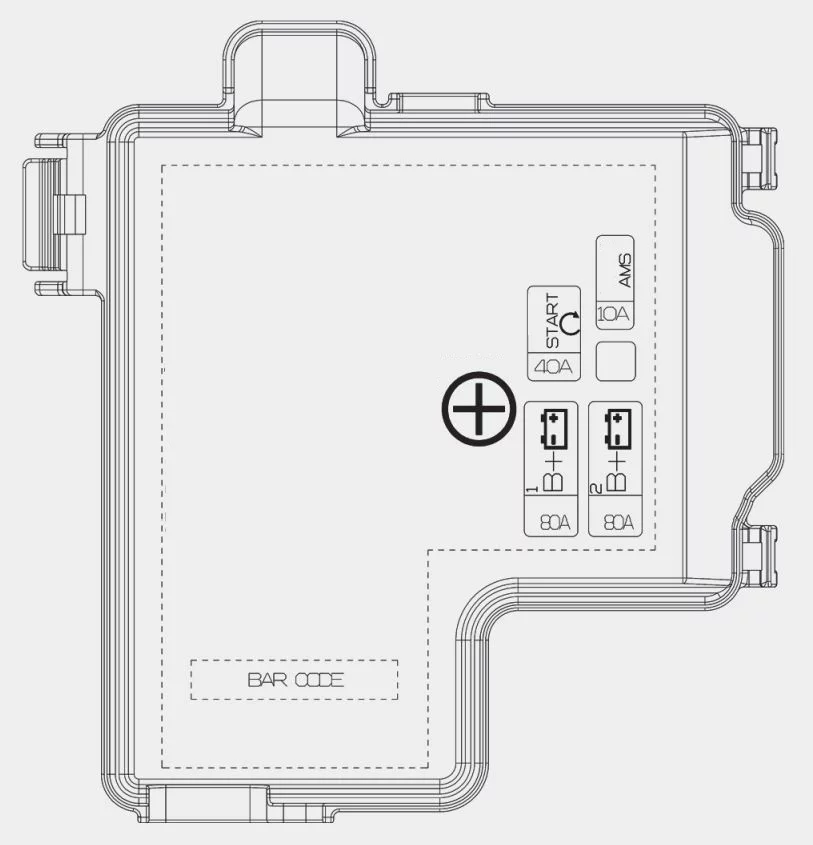

Nazwa Ampery [A] Opis
B+ 1 80A Tylny blok przyłączeniowy (bezpiecznik – FUEL PUMP / REAR HEATED/ AMP1)
B+ 2 80A Tylny blok przyłączeniowy (bezpiecznik – ECS / S/HEATER REAR / IG1)
START 40A Blok przyłączeniowy komory silnika (przekaźnik gniazda zasilania), bezpiecznik – START / ECU2 / TCU1)
AMS 10 A Czujnik akumulatora
