Kia Carens FJ (2002-2006) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Kii Carens FJ z lat: 2002, 2003, 2004, 2005, 2006. Kia Carens FJ to model samochodu kompaktowego typu minivan produkowany przez południowokoreańską markę Kia Motors. Samochód ten był częścią drugiej generacji modelu Kia Carens i był produkowany w latach 2002-2006. Kia Carens FJ […]

08/31/2023
Czas czytania: 4 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Kii Carens FJ z lat: 2002, 2003, 2004, 2005, 2006.

Kia Carens FJ to model samochodu kompaktowego typu minivan produkowany przez południowokoreańską markę Kia Motors. Samochód ten był częścią drugiej generacji modelu Kia Carens i był produkowany w latach 2002-2006. Kia Carens FJ zyskał popularność jako rodzinny samochód oferujący przestronne wnętrze oraz funkcjonalność.

Oto kilka kluczowych cech Kia Carens FJ:

  1. Rodzinny minivan: Kia Carens FJ był zaprojektowany z myślą o rodzinach i oferował przestronne wnętrze, które pomieścić mogło do pięciu lub siedmiu pasażerów, w zależności od konfiguracji siedzeń.
  2. Praktyczność: Model ten cechowała praktyczność, a przestronny bagażnik pozwalał na transport większych ilości bagażu lub ładunku. Fotele były często składane w konfiguracjach pozwalających na zwiększenie przestrzeni ładunkowej w razie potrzeby.
  3. Silniki i osiągi: Kia Carens FJ oferował różne opcje silnikowe, w tym jednostki benzynowe i diesle, co umożliwiało klientom wybór zgodnie z preferencjami dotyczącymi osiągów i ekonomii paliwowej.
  4. Wyposażenie: W zależności od wersji i regionu, Kia Carens FJ oferował różne opcje wyposażenia. Elementy takie jak klimatyzacja, systemy multimedialne czy zaawansowane systemy bezpieczeństwa stanowiły często standard lub dostępne były w wyższych wersjach wyposażenia.
  5. Design: Chociaż Kia Carens FJ był minivanem, to miał dynamiczny wygląd i starał się uniknąć typowego „pudełkowego” designu wielu minivanów. Przód pojazdu nawiązywał do innych modeli marki Kia z tamtego okresu.
  6. Kontynuacja: Po Kia Carens FJ, marka Kia kontynuowała produkcję kolejnych generacji modelu Carens, wprowadzając nowe funkcje, technologie i ulepszenia w każdym nowym roczniku.
Zobacz także:  Kia Carens i Rondo UN (2007-2013) - schematy bezpieczników i przekaźników

Podsumowując, Kia Carens FJ był minivanem, który zdobył uznanie za przestronne wnętrze, praktyczność oraz komfort jazdy. Był to samochód skierowany do rodzin i osób poszukujących pojazdu oferującego wygodę oraz możliwość przewozu większej ilości pasażerów i bagażu.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

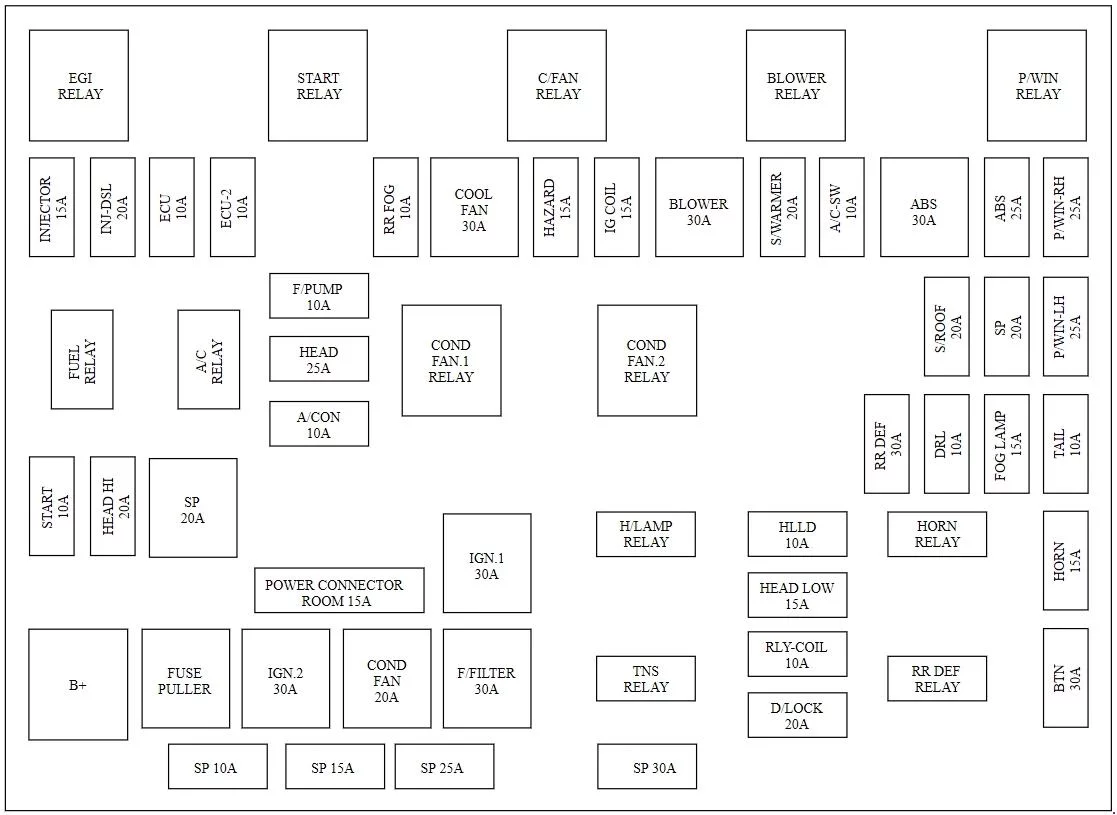

Skrzynka bezpieczników komory silnika

Kia Carens FJ (2002-2006) - schematy bezpieczników i przekaźników

Nazwa Ampery [A] Opis
COOL FAN 30 Przekaźnik wentylatora chłodzącego
BLOWER 30 Przekaźnik dmuchawy
ABS 30 Moduł sterujący ABS
IGN.1 30 Wyłącznik zapłonu (ACC, IG1)
IGN.2 30 Wyłącznik zapłonu (IG2, START), przekaźnik rozruchu
COND FAN 20 Przekaźnik wentylatora skraplacza. 1
F/FILTER 30 Przekaźnik filtra paliwa
INJ 15 Siłownik sterowania przepustnicą, czujnik położenia wałka rozrządu, przekaźnik pompy paliwa, przekaźnik wentylatora chłodzącego, przekaźnik świecy żarowej, przekaźnik ogrzewania, wyłącznik światła stopu, przekaźnik klimatyzacji, moduł sterujący immobilizera
INJ-DSL 20 ECM
ECU 10 Sonda lambda
ECU-2 10 ECM
RR FOG 10 Przekaźnik tylnych świateł przeciwmgłowych
HAZARD 15 Przekaźnik świateł awaryjnych, przekaźnik blokady/odblokowania drzwi
IG COIL 15 Uniwersalne złącze kontrolne, ECM, czujnik masowego przepływu powietrza, AQS i temperatura otoczenia, czujnik
S/WARMER 20 Przekaźnik podgrzewania fotela kierowcy/pasażera
A/C SW 10 Elektroniczne chromowane lusterko, siłownik trybu
ABS 25 Moduł sterujący ABS
P/WIN-RH 25 Asystent przełącznika elektrycznego podnośnika szyb
P/WIN-LH 25 Główny wyłącznik szyby
S/ROOF 20 Moduł sterujący szyberdachu
TAIL 10 Moduł sterujący DRL (Światła do jazdy dziennej), oświetlenie
FOG LAMP 15 Przełącznik przednich świateł przeciwmgielnych
DRL 10 Moduł sterujący DRL – Światła do jazdy dziennej
RR DEF 30 Przekaźnik tylnego odmgławiacza, alternator
F/PUMP 10 Nadawca paliwa i silnik pompy paliwa
HEAD 25 Przekaźnik reflektora
A/CON 10 Przekaźnik klimatyzacji
START 10 Przekaźnik rozrusznik
HEAD HI 20 Lampa czołowa, zestaw wskaźników
HEAD LOW 15 Lampa czołowa, przekaźnik DRL – Światła do jazdy dziennej
HLLD 10 Reflektor, przekaźnik tylnego światła przeciwmgłowego
HORN 15 Przekaźnik klaksonu
BTN 30 Bezpiecznik (gniazdo zasilania 20A, ECU 10A, światło stopu 15A, Frt def 15A)
RLY-COIL 10 Przełącznik zapalniczki i podgrzewania siedzenia, przekaźnik DRL, czujnik deszczu, przekaźnik dmuchawy
D/LOCK 20 Przekaźnik blokady/odblokowania drzwi, moduł składania lusterka zewnętrznego
ROOM 15 Odbiornik dostępu bezkluczykowego, Audio, Zestaw wskaźników, Moduł sterujący klimatyzacji, ETACM, Brzęczyk ostrzegawczy cofania, Zegar cyfrowy, Lampa wnętrza pojazdu
Zobacz także:  Kia Avella (1994-2000) - schematy bezpieczników i przekaźników

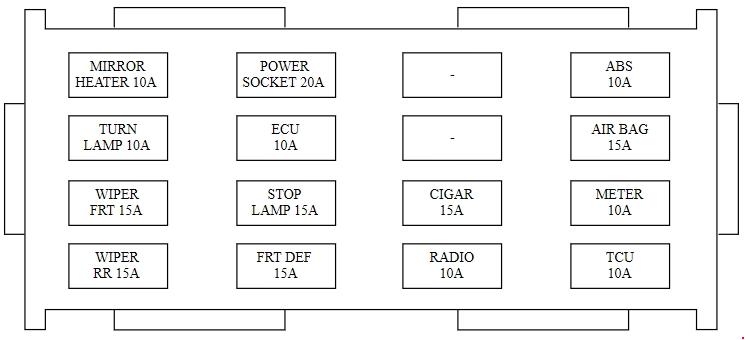

Skrzynka bezpieczników przedziału pasażerskiego

Kia Carens FJ (2002-2006) - schematy bezpieczników i przekaźników

Nazwa Ampery [A] Opis
MIRROR HEATER 10 Odmgławiacz, zestaw wskaźników
TURN LAMP 10 Przełącznik świateł awaryjnych
WIPER FRT 15 Silnik wycieraczek przednich, czujnik deszczu, włącznik wielofunkcyjny
WIPER RR 15 Silnik wycieraczki tylnej, spryskiwacz tylnej szyby i włącznik wycieraczki
POWER SOCKET 20 Przekaźnik gniazda akcesoriów
ECU 10 Złącze łącza danych, uniwersalne złącze kontrolne
STOP LAMP 15 Przełącznik świateł stopu
FRT DEF 15 Przekaźnik odmgławiacza przedniej szyby
CIGAR 15 Przełącznik zapalniczki i podgrzewania siedzenia, przekaźnik gniazda akcesoriów
RADIO 10 ETACM, Zegar cyfrowy, Audio, Odbiornik dostępu bezkluczykowego, Przełącznik zasilania zewnętrznego lusterka
ABS 10 Moduł sterujący ABS
AIR BAG 15 Moduł sterujący SRS
METER 10 Zestaw wskaźników, przełącznik ostrzegawczy filtra paliwa, ETACM, czujnik prędkości pojazdu, przełącznik świateł cofania
TCU 10 Moduł sterujący DRL – Światła do jazdy dziennej
Zobacz także:  Kia Sportage III (2011-2016) - schematy bezpieczników i przekaźników

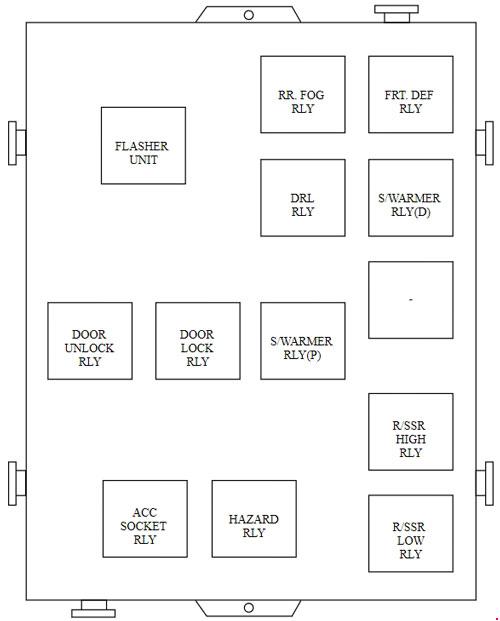

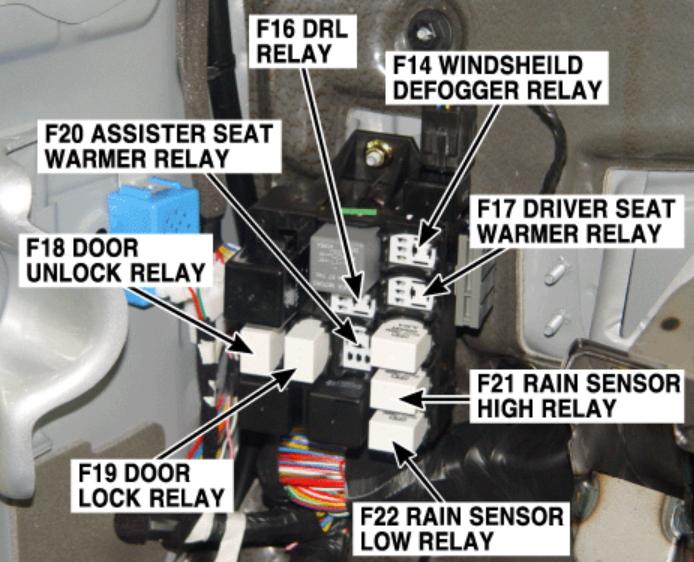

Skrzynka przekaźników

Kia Carens FJ (2002-2006) - schematy bezpieczników i przekaźników

Kia Carens FJ (2002-2006) - schematy bezpieczników i przekaźników

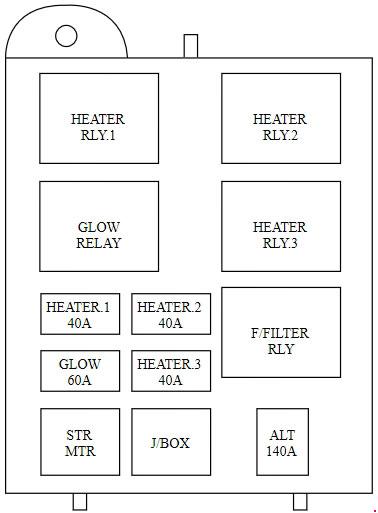

Skrzynka bezpieczników w komorze silnika (Diesel)

Kia Carens FJ (2002-2006) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
ALT 140 Alternator
GLOW 60 Przekaźnik świecy żarowej
HEATER.1 40 Przekaźnik grzałki. 1
HEATER.2 40 Przekaźnik grzałki.2
HEATER.3 40 Przekaźnik grzałki.3
