W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Kii Carens i Rondo UN z lat: 2007, 2008, 2009, 2010, 2011, 2012, 2013.
Kia Carens i Kia Rondo UN to modele samochodów kompaktowych typu minivan, które zostały zaprojektowane i produkowane przez południowokoreańską markę Kia Motors. Te modele były dostępne w różnych regionach i miały za zadanie zaspokoić potrzeby klientów poszukujących przestronnych, praktycznych i funkcjonalnych samochodów rodzinnego użytku.
Oto kilka kluczowych cech modeli Kia Carens i Kia Rondo UN:
Wewnątrz osłon panelu bezpieczników/przekaźników znajduje się etykieta z nazwą i mocą bezpiecznika/przekaźnika. Nie wszystkie opisy panelu bezpieczników w tej instrukcji mogą dotyczyć Twojego pojazdu.

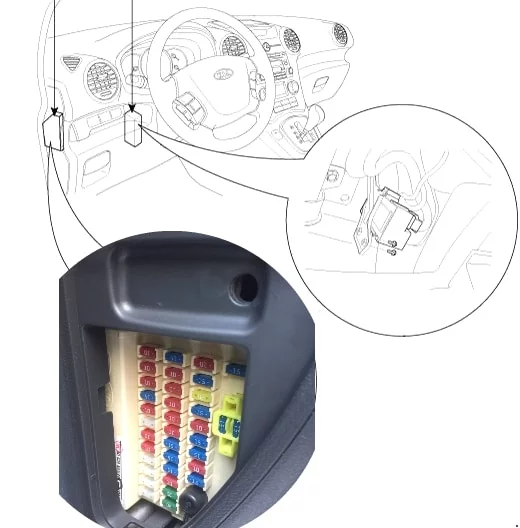

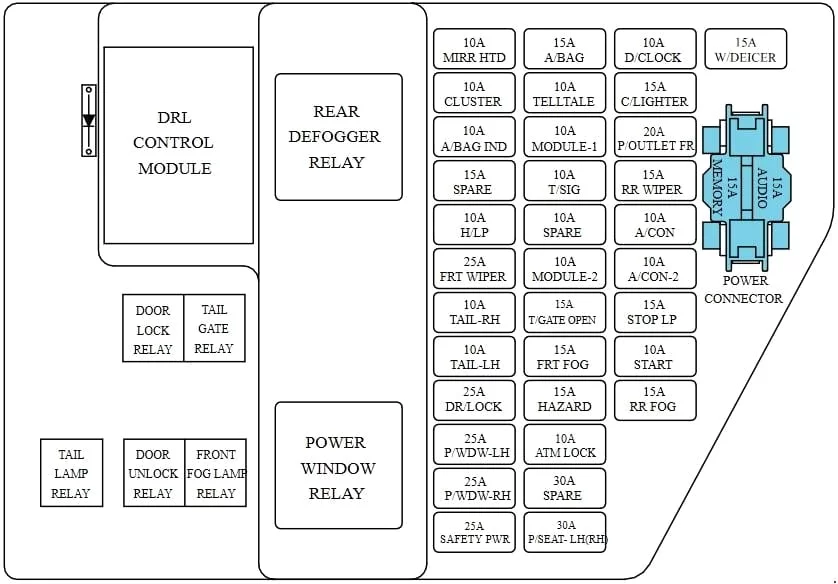

Przedział pasażerski
| Nazwa | Ampery [A] | Opis |
| AUDIO | 15A | Audio |
| MEMORY | 15A | BCM, Zegar cyfrowy, Przekaźnik składania lusterek, Zestaw wskaźników, Lampa wnętrza pojazdu, Lampa osłony przeciwsłonecznej, Przełącznik ostrzegawczy drzwi, Moduł sterujący klimatyzacji |
| MIRR HTD | 10 A | Silnik lusterka zewnętrznego i odmgławiacz, moduł sterujący klimatyzacji |
| A/BAG | 15A | Moduł sterujący SRS |
| D/CLOCK | 10 A | Przełącznik zasilania zewnętrznego lusterka, audio, BCM, zegar cyfrowy, moduł sterujący blokady klucza bankomatu |
| W/DEICER | 15A | Przekaźnik odmgławiacza przedniej szyby |
| CLUSTER | 10 A | Zestaw wskaźników, rezystor wstępnego wzbudzenia |
| TELLTALE | 10 A | Zegar cyfrowy, wyłącznik PAB |
| C/LIGHTER | 15A | Zapalniczka |
| A/BAG IND | 10 A | Klaster instrumentów |
| MODULE-1 | 10 A | Moduł sterujący blokady kluczyka ATM, czujnik kąta skrętu, klaster, brzęczyk ostrzegawczy cofania, przełącznik ESP, BCM, moduł automatycznego sterowania światłami |
| P/OUTLET FR | 20A | Gniazdo zasilania z przodu |
| SPARE | 15A | Zapasowy bezpiecznik |
| T/SIG | 10 A | Przełącznik zagrożenia |
| RR WIPER | 15A | Silnik wycieraczki tylnej, przekaźnik wycieraczki tylnej, przełącznik wielofunkcyjny |
| H/LP | 10 A | Przekaźnik reflektora, czujnik AQS, siłownik HLLD, przekaźnik nagrzewnicy PTC nr 2, nr 3, przekaźnik nagrzewnicy filtra paliwa |
| SPARE | 10 A | Zapasowy bezpiecznik |
| A/CON | 10 A | Moduł sterujący klimatyzacji, przekaźnik dmuchawy |
| FRT WIPER | 25A | Przekaźnik wycieraczek, silnik wycieraczek, przełącznik wielofunkcyjny |
| MODULE-2 | 10 A | Szyberdach, czujnik deszczu, przekaźnik podgrzewacza siedzenia, elektryczne lusterko chromowane, BCM |
| SPARE | 15A | Zapasowy bezpiecznik |
| TAIL-RH | 10 A | Reflektor przedni prawy, Tylna lampa zespolona prawa, Lampa rejestracyjna, Moduł sterujący DRL, Oświetlenie tablicy rozdzielczej |
| T/GATE OPEN | 15A | Przełącznik drzwiczek wlewu paliwa, przekaźnik tylnej klapy |
| STOP LP | 15A | Przełącznik świateł stopu |
| TAIL-LH | 10 A | Reflektor przedni lewy, Tylna lampa zespolona lewa, Przekaźnik przedniego światła przeciwmgielnego |
| FRT FOG | 15A | Przekaźnik przednich świateł przeciwmgielnych |
| START | 10 A | Przekaźnik alarmu antywłamaniowego, cewka przekaźnika rozruchu, przełącznik blokady |
| DR/LOCK | 25A | Przekaźnik blokady/odblokowania drzwi |
| HAZARD | 15A | Przełącznik zagrożenia, przekaźnik zagrożenia |
| TPMS/RR FOG | 15A | Przekaźnik tylnych świateł przeciwmgłowych |
| P/WDW-LH | 25A | Główny wyłącznik podnośnika szyby, wyłącznik podnośnika szyby lewej |
| ATM LOCK | 10 A | Przełącznik trybu sportowego, złącze łącza danych, moduł sterujący klimatyzacji, uniwersalne złącze kontrolne |
| P/WDW-RH | 25A | Główny wyłącznik podnośnika szyby, przełącznik podnośnika szyby prawej |
| SPARE | 30A | Zapasowy bezpiecznik |
| SAFETY PWR | 25A | Silnik szyby bezpieczeństwa |
| P/SEAT-LH | 30A | Przełącznik sterowania fotelem kierowcy |
Dodatkowa skrzynka przekaźników
Opis
| 1 | rezerwa |
| 2 | Podgrzewane siedzenia |
| 3 | Tylne światło przeciwmgielne |
| 4 | Czujnik deszczu |
| 5 | Składane lusterka |
| 6 | Ogrzewana przednia szyba |
| 7 | Alarm |
| 8 | Dźwięk alarmu antywłamaniowego |
| 9 | System antywłamaniowy |

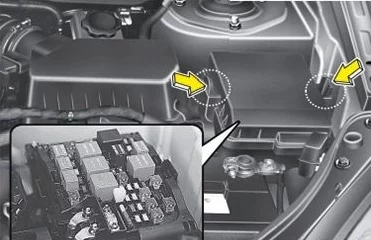

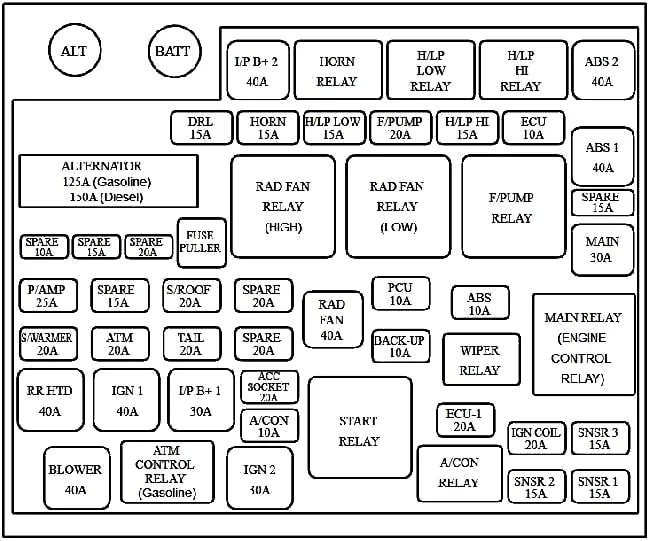

Komora silnika
| Nazwa | Ampery [A] | Opis |
| I/P B+ 2 | 40A | Skrzynka przyłączeniowa I/P |
| HORN RELAY | – | Przekaźnik klaksonu |
| H/LP LOW RELAY | – | Przekaźnik reflektora (światła mijania). |
| H/LP HI RELAY | – | Przekaźnik reflektora (światła drogowe). |
| ABS 2 | 40A | Moduł sterujący ABS/ESP |
| DRL | 15A | Moduł sterujący DRL – Światła do jazdy dziennej |
| HORN | 15A | Przekaźnik klaksonu, przekaźnik klaksonu włamywacza |
| H/LP LOW | 15A | Przekaźnik reflektora (niski) |
| F/PUMP | 20A | Przekaźnik pompy paliwa |
| H/LP HI | 15A | Przekaźnik reflektora (wysoki) |
| ECU | 10 A | TCM, generator, ECM |
| ALTERNATOR | 125A (benzyna) 150A (olej napędowy) | Generator |
| RAD FAN HI RELAY | – | Przekaźnik wentylatora chłodnicy (wysoki). |
| RAD FAN LOW RELAY | – | Przekaźnik wentylatora chłodnicy (niski). |
| F/PUMP RELAY | – | Przekaźnik pompy paliwa |
| ABS 1 | 40A | Moduł sterujący ABS/ESP |
| SPARE | 15A | Zapasowy bezpiecznik |
| MAIN | 30A | Przekaźnik sterowania silnikiem |
| SPARE | 10 A | Zapasowy bezpiecznik |
| SPARE | 15A | Zapasowy bezpiecznik |
| SPARE | 20A | Zapasowy bezpiecznik |
| P/AMP | 25A | Wzmacniacz |
| SPARE | 15A | Zapasowy bezpiecznik |
| S/ROOF | 20A | Moduł sterujący szyberdachu |
| SPARE | 20A | Zapasowy bezpiecznik |
| RAD FAN | 40A | Przekaźnik wentylatora chłodnicy |
| PCU | 10 A | Generator impulsów, ECM, przekaźnik wentylatora chłodnicy, wyłącznik świateł stopu, czujnik wody w paliwie |
| ABS | 10 A | Moduł sterujący ABS/ESP, uniwersalne złącze kontrolne |
| S/WARMER | 20A | Przekaźnik podgrzewania siedzenia |
| ATM | 20A | Przekaźnik kontrolny bankomatu |
| TAIL | 20A | Przekaźnik świateł tylnych |
| SPARE | 20A | Zapasowy bezpiecznik |
| BACK-UP | 10 A | Czujnik prędkości pojazdu, przełącznik świateł cofania, przełącznik zakresu skrzyni biegów |
| WIPER RELAY | – | Przekaźnik wycieraczek |
| MAIN RELAY | – | Główny przekaźnik |
| RR HTD | 40A | Przekaźnik tylnego odmgławiacza |
| IGN 1 | 40A | Wyłącznik zapłonu (ACC, IG1) |
| I/P B+ 1 | 30A | Skrzynka przyłączeniowa I/P |
| ACC SOCKET | 20A | Gniazdo zasilania z tyłu |
| A/CON | 10 A | Przekaźnik klimatyzacji |
| START RELAY | – | Przekaźnik uruchamiania pojazdu |
| ECU-1 | 20A | ECM |
| IGN COIL | 20A | Cewka zapłonowa (benzyna) |
| SNSR3 | 15A | Przekaźnik klimatyzacji, wtryskiwacz, sonda lambda, siłownik VGT, przekaźnik wentylatora chłodnicy, wyłącznik stop (linia testowa hamulca) |
| BLOWER | 40A | Przekaźnik dmuchawy |
| ATM CONT RELAY | – | Przekaźnik kontrolny bankomatu |
| SHUNT RELAY | – | Przekaźnik bocznikowy |
| IGN 2 | 30A | Wyłącznik zapłonu (IG2, START), przekaźnik rozruchu |
| A/CON RELAY | – | Przekaźnik klimatyzacji |
| SNSR2 | 15A | Przekaźnik pompy paliwa, czujnik tlenu, siłownik EGR, przekaźnik świec żarowych, przekaźnik nagrzewnicy PTC nr 1 |
| SNSR 1 | 15A | Moduł sterujący immobilizera, czujnik położenia wałka rozrządu, czujnik masowego przepływu powietrza, zawór sterujący olejem, elektrozawór oczyszczania kanistra, siłownik regulacji prędkości biegu jałowego, siłownik elektronicznej regulacji przepustnicy |
| Tylko Diesel: | ||
| GLOW PLUG RELAY | – | Przekaźnik świecy żarowej |
| PTC HEATER RELAY #1 | – | Przekaźnik grzałki PTC nr 1 |
| PTC HEATER RELAY #2 | – | Przekaźnik grzałki PTC nr 2 |
| PTC HEATER RELAY #3 | – | Przekaźnik grzałki PTC nr 3 |
| FUEL FILTER HEATER | 30A | Przekaźnik nagrzewnicy filtra paliwa |
| GLOW PLUG | 80A | Przekaźnik świecy żarowej |
| HEATER #1 | 40A | Przekaźnik grzałki PTC nr 1 |
| HEATER #2 | 40A | Przekaźnik grzałki PTC nr 2 |
| HEATER #3 | 40A | Przekaźnik grzałki PTC nr 3 |
| FUEL FILTER HEATER RELAY | – | Przekaźnik nagrzewnicy filtra paliwa |

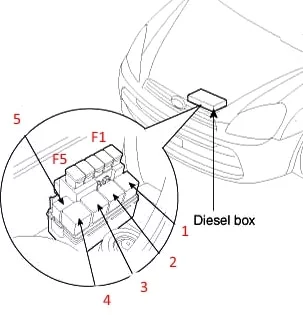

Dodatkowa skrzynka bezpieczników i przekaźników
Stosowany wyłącznie w silnikach wysokoprężnych.
| 1 | Przekaźnik świecy żarowej |
| 2 | Przekaźnik nagrzewnicy dodatkowej |
| 3 | Przekaźnik nagrzewnicy dodatkowej |
| 4 | Przekaźnik nagrzewnicy dodatkowej |
| 5 | Przekaźnik nagrzewnicy filtra paliwa |
| F1 | 30A Podgrzewacz filtra paliwa |
| F2 | 80A Świece żarowe |
| F3 | 40A Nagrzewnica pomocnicza |
| F4 | 40A Nagrzewnica pomocnicza |
| F5 | 40A Nagrzewnica pomocnicza |
