W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Kii Bongo, Frontier, K2500, K2700 z lat: 2008, 2009, 2010, 2011.

Kia Bongo, Kia Frontier, Kia K2500 i Kia K2700 to serie lekkich i średnich samochodów użytkowych i dostawczych produkowanych przez południowokoreańską markę Kia Motors. Te modele są znane z niezawodności, funkcjonalności i trwałości, co sprawiło, że zdobyły popularność na rynkach globalnych.

  1. Kia Bongo: Kia Bongo to seria lekkich samochodów dostawczych i użytkowych, które zdobyły dużą popularność w wielu krajach. W zależności od generacji, dostępne były różne warianty nadwozia, takie jak furgon, mikrobus, kabina podwójna itp. Bongo oferowało różne pojemności ładunkowe, co umożliwiało dostosowanie go do różnych potrzeb biznesowych.
  2. Kia Frontier: Kia Frontier to nazwa używana w niektórych regionach na oznaczenie wariantu K2500/K2700. Model ten również był dostępny w różnych wersjach nadwozia i pojemnościach ładunkowych, co sprawiało, że był popularnym wyborem wśród przedsiębiorców potrzebujących niezawodnego samochodu dostawczego.
  3. Kia K2500 i K2700: Kia K2500 i K2700 to serie samochodów dostawczych, które charakteryzują się dużą pojemnością ładunkową oraz zdolnościami do wykonywania różnych zadań transportowych. Modele te były dostępne jako furgony, mikrobusy, kabiny podwójne i inne wersje nadwozia. Oferowały różne pojemności silników, w zależności od generacji i wariantu, oraz były znane z oszczędności paliwa i niskich kosztów utrzymania.
Zobacz także:  Kia Niro (2018) - schematy bezpieczników i przekaźników

Wspólne cechy dla tych modeli to:

  • Funkcjonalność: Kia Bongo, Frontier oraz K2500/K2700 były zaprojektowane z myślą o praktyczności i efektywności w codziennej pracy. Oferowały przestronne wnętrza ładunkowe i dostawcze, co ułatwiało transport różnego rodzaju towarów.
  • Odporność: Te modele były znane ze swojej trwałości i zdolności do wykonywania ciężkiej pracy. Wiele z nich było wykorzystywanych w branżach transportu, budownictwa czy usług komunalnych.
  • Wersje napędu: W zależności od generacji i wariantu, wiele z tych modeli oferowało różne wersje napędu, w tym napęd na przednie lub tylne koła. To umożliwiało dostosowanie samochodu do różnych warunków terenowych.
  • Zastosowanie globalne: Te modele były sprzedawane i wykorzystywane na całym świecie, zwłaszcza w krajach o rozwijającej się infrastrukturze transportowej, gdzie trwałe i ekonomiczne samochody dostawcze miały duże znaczenie.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Kia Sorento IV (2023) - schematy bezpieczników i przekaźników



Ten pojazd ma dwa panele bezpieczników, jeden umieszczony w poduszce kolanowej po stronie kierowcy, drugi na ramie po stronie kierowcy. Wewnątrz pokryw skrzynki bezpieczników znajduje się etykieta bezpiecznika opisująca nazwę i moc bezpiecznika.

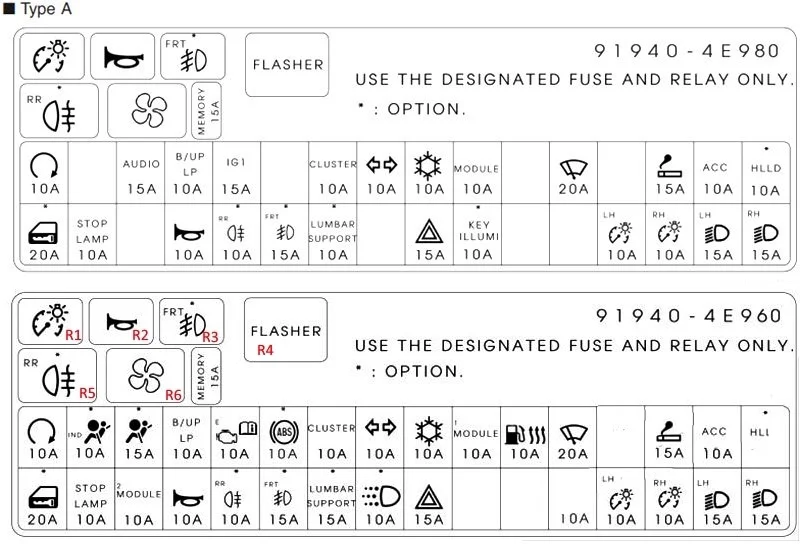

Przedział pasażerski

Kia Bongo, Frontier, K2500, K2700 (2008-2011) - schematy bezpieczników i przekaźników

Nazwa Ampery [A] Opis
MEMORY 15A Bezpiecznik pamięci
STARTER 10 A Rozrusznik
B/UP LAMP 10 A Zapasowe światło
ENG 10 A (2,5 l, 2,9 l) / 15 A (2,7 l, 3,0 l) Jednostka sterująca silnika
CLUSTER 10 A Grupa
T/SIG 10 A Włącznik sygnału świetlnego
HEATER CONTROL 10 A Jednostka sterująca nagrzewnicą
MODULE 10 A ETACS
FUEL HEATER 15A Jednostka sterująca nagrzewnicą
WIPER 15A Wycieraczka
CIGAR LIGHTER 15A Zapalniczka
ACC 10 A Akcesorium
HLLD 10 A Urządzenie do poziomowania reflektorów (jeśli jest w wyposażeniu)
DOOR LOCK 20A Centralny zamek drzwi (jeśli jest w wyposażeniu)
STOP LAMP 10 A Światło stopu
HORN 10 A Klakson
REAR FOG 10 A Tylne światło przeciwmgielne (jeśli jest w wyposażeniu)
FOG LAMP 15A Przednie światło przeciwmgielne (jeśli jest w wyposażeniu)
HAZARD 15A Migacz ostrzegawczy
KEY ILLUMI 10 A Podświetlenie klawiszy (jeśli jest w wyposażeniu)
ILLUMI 10 A Oświetlenie
TAIL LAMP 10 A Światło tylne

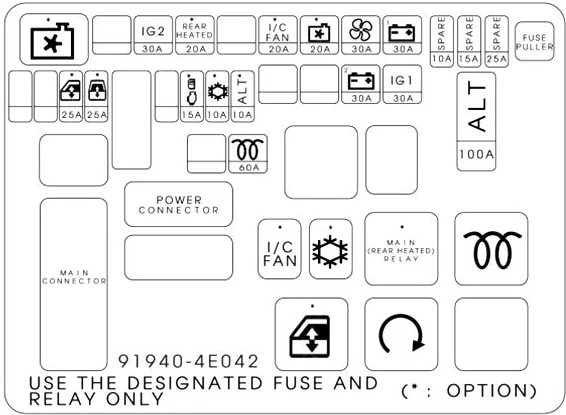

Główna skrzynka bezpieczników

Zamykana jest również osłoną ochronną, w niektórych modelach przenoszona pod maską. W każdym razie znajduje się obok akumulatora i jest zabezpieczony głównym bezpiecznikiem 100 A.

Zobacz także:  Kia Sportage V (2021) - schematy bezpieczników i przekaźników

Pojazdy z kierownicą po lewej stronie: Główna skrzynka bezpieczników znajduje się między przednią a tylną oponą po stronie kierowcy.

Pojazdy z kierownicą po prawej stronie: Blok bezpieczników i przekaźników znajduje się między przednią a tylną oponą po stronie pasażera.

Kia Bongo, Frontier, K2500, K2700 (2008-2011) - schematy bezpieczników i przekaźników

Nazwa Ampery [A] Opis
SPARE 25A Zapasowy bezpiecznik
SPARE 15A Zapasowy bezpiecznik
SPARE 10 A Zapasowy bezpiecznik
BTN1 30A Przekaźnik tyłu pojazdu
BLOWER 30A Silnik dmuchawy
COND 20A Przekaźnik wentylatora skraplacza (jeśli jest na wyposażeniu)
l/C FAN 20A (2,5 l) / – (2,7 l, 2,9 l, 3,0 l) Wentylator chłodnicy międzystopniowej (jeśli jest w wyposażeniu)
RR HTD 20A Odszraniacz tylnej szyby (jeśli jest w wyposażeniu)
IGN2 30A Zapłon
MAIN FUSE 100A Główny bezpiecznik
IGN1 30A Zapłon
BTN2 30A Główny przekaźnik
ALT 10 A Alternator (jeśli jest w wyposażeniu)
A/CON 10 A Klimatyzator (jeśli jest w wyposażeniu)
ECU 15A Jednostka sterująca silnika (jeśli jest w wyposażeniu)
P/WIN (REAR) 25A Elektrycznie sterowana tylna szyba (jeśli jest w wyposażeniu)
P/WIN (FR) 25A Elektrycznie sterowana przednia szyba (jeśli jest w wyposażeniu)
H/LP(RH) 15A Reflektor (prawa strona)
H/LP(LH) 15A Reflektor (lewy)
GLOW 60A Przekaźnik żarowy
