Jeep Wrangler JL to czwarta generacja legendarnego samochodu terenowego, wprowadzona na rynek w 2018 roku. Jest kontynuacją bogatej tradycji Wranglera i oferuje wiele ulepszeń, zarówno w zakresie stylu, jak i technologii, które sprawiają, że jest jeszcze bardziej wszechstronny i zaawansowany.
Jeep Wrangler JL wyróżnia się charakterystycznym, muskularnym wyglądem, który odzwierciedla jego terenowe umiejętności. Posiada wyraźne, okrągłe reflektory, siedmiokratkową atrapę chłodnicy i charakterystyczne nadkola, które nadają mu niezwykłą osobowość. Dostępny jest zarówno jako 2-drzwiowy, jak i 4-drzwiowy model, co daje większą elastyczność w wyborze i przestrzeń dla pasażerów oraz bagażu.
Wnętrze Jeepa Wranglera JL zostało zaprojektowane z myślą o komforcie i funkcjonalności. Oferuje wysokiej jakości materiały, ergonomiczne rozwiązania i zaawansowane technologie, które podnoszą poziom wygody i dostępności funkcji. Można znaleźć tu różne systemy multimedialne, nawigację, klimatyzację i wiele innych opcji, które ułatwiają podróżowanie i pozwalają cieszyć się jazdą.
Jeep Wrangler JL to prawdziwy mistrz terenu. Posiada napęd na cztery koła, wysoki prześwit, blokady mechanizmu różnicowego i systemy kontroli trakcji, które umożliwiają mu pokonywanie najtrudniejszych przeszkód terenowych. Jest idealny zarówno do jazdy po skalistym terenie, jak i do brodzenia przez rzeki czy przemierzania piaszczystych wydm. Ponadto, Wrangler JL oferuje różne wersje napędowe, w tym benzynowe i wysokoprężne silniki, które zapewniają wystarczającą moc i elastyczność w różnych warunkach jazdy.
Jeep Wrangler JL jest również przyjazny dla środowiska, oferując wersję 4xe, która jest hybrydowym samochodem z napędem na cztery koła. Ta wersja łączy benzynowy silnik z elektrycznym układem napędowym, zapewniając oszczędność paliwa i niższe emisje. Jest to doskonały wybór dla osób, które chcą cieszyć się jazdą terenową, jednocześnie dbając o środowisko.
Jeep Wrangler JL zyskał uznanie zarówno wśród miłośników terenówek, jak i osób poszukujących niezawodnego, wszechstronnego samochodu. Jego unikalne cechy, legendarne umiejętności terenowe i niezawodność sprawiają, że jest wyjątkowym wyborem dla tych, którzy cenią przygodę i niezależność na drodze i poza nią.

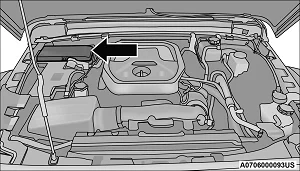

Power Distribution Center znajduje się w komorze silnika w pobliżu akumulatora.

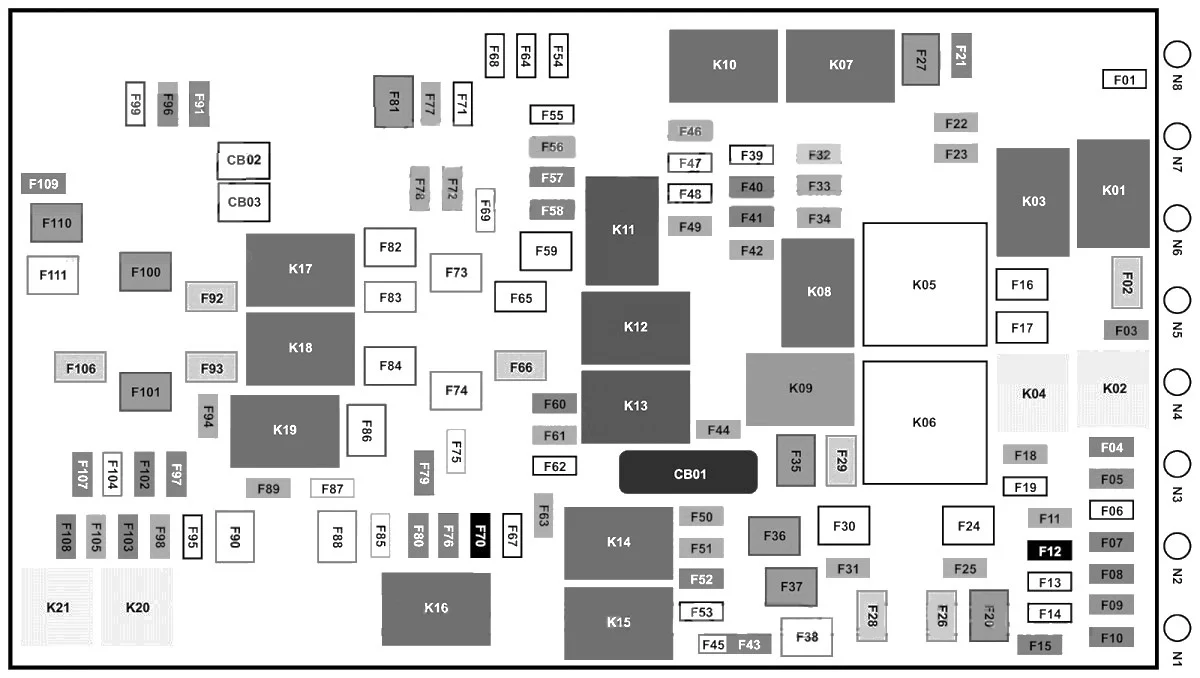

To centrum zawiera bezpieczniki kasetowe, mini bezpieczniki i przekaźniki. Górna pokrywa PDC jest oznaczona etykietą z lokalizacją, funkcją i rozmiarem każdego nadającego się do serwisowania bezpiecznika/przekaźnika.
| Wgłębienie | Bezpiecznik kasetowy | Mikrobezpiecznik | Opis |
|---|---|---|---|
| F01 | – | – | Zapasowy |
| F02 | 40 A zielony | – | Rozrusznik |
| F03 | – | 5 A Tan | ZJD |
| F04 | – | 20 A żółty | Pompa paliwa MTR/FPCM |
| F05 | – | 5 A Tan | Bramka bezpieczeństwa |
| F06 | – | – | Zapasowy |
| F07 | – | 15 A niebieski | Pompa chłodząca LTR — jeśli jest na wyposażeniu |
| F08 | – | 15 A niebieski | TCM-8HP CYGNUS |
| F09 | – | – | Zapasowy |
| F10 | – | 15 A niebieski | Koncentrator KIN/RF/ESCL |
| F11 | – | 10 A czerwony | Port UCI (USB i AUX) |
| F12 | – | 25 A Wyczyść | Wzmacniacz HIFI |
| F13 | – | – | Zapasowy |
| F14 | – | – | Zapasowy |
| F15 | – | 15 A niebieski | IPC/SWITCH BANK-HD ELEC |
| F 16 | – | – | Zapasowy |
| F17 | – | – | Zapasowy |
| F18 | – | 10 A czerwony | Sprzęgło klimatyzacji |
| F19 | – | – | Zapasowy |
| F20 | 30 Amp Różowy | – | Oświetlenie wnętrza pojazdu CBC 1 |
| F21 | – | 20 A żółty | Tylna wycieraczka |
| F22 | 10 A czerwony | Moduł sterujący silnika (ECM);
Moduł sterowania zespołem napędowym (PCM); Jednostka generatora silnika (MGU) WAKE UP; Power Pack Unit (PPU) WAKE UP. |
|
| F23 | – | 10 A czerwony | PCM/ECM |
| F24 | – | – | Zapasowy |
| F25 | – | 10 A czerwony | MOD.SBW |
| F26 | 40 A zielony | – | Centralny kontroler nadwozia (CBC) 2 – światła zewnętrzne |
| F27 | 30 Amp Różowy | – | Wycieraczki przednie |
| F28 | 40 A zielony | – | ZAMKI 3-ZASILAJĄCE CBC |
| F29 | 40 A zielony | – | CBC 4- światła zewnętrzne#2 |
| F30 | – | – | Zapasowy |
| F31 | – | 10 A czerwony | Port diagnostyczny |
| F32 | – | 10 A czerwony | Ogrzewanie Wentylacja Klimatyzacja Mod (HVAC CTRL MOD);
Blokada kolumny kierownicy (SCL); Moduł Klasyfikacji Pasażerów (OCM); Moduł wykrywania obecności kierowcy (DPDM). |
| F33 | – | 10 A czerwony | PTS/IRCM/AIRBAG WYŁĄCZ LMPS |
| F34 | – | 10 A czerwony | ESC/EHPS/SBCM WAKE UP |
| F35 | 30 Amp Różowy | – | Pompa hamulców — jeśli jest na wyposażeniu |
| F36 | 30 Amp Różowy | – | Moduł holowniczy przyczepy — jeśli jest na wyposażeniu |
| F37 | 30 Amp Różowy | – | Złącze przyczepy 7W — jeśli jest na wyposażeniu |
| F38 | 20 A niebieski | – | ECM |
| F39 | – | – | Zapasowy |
| F40 | – | 15 A niebieski | DTCM/BLOKADA OSI FT_RR |
| F41 | – | 15 A niebieski | IC/SGW WAKE UP |
| F42 | 10 A czerwony | PCR CTRL FEED (ESS)/SPARE (BSG) — Jeśli jest na wyposażeniu | |
| F43 | 20 A żółty | Gniazdo w bagażniku | |
| F44 | – | 10 A czerwony | Ogrzewanie IRCAM |
| F45 | – | 20 A żółty | Gniazdo w bagażniku (ZAPŁON)* |
| F46 | — | 10 A czerwony | AUTO HDLP LVL MOD/LVL MTR/HDLP SW |
| F47 | – | – | Zapasowy |
| F48 | – | – | Zapasowy |
| F49 | – | 10 A czerwony | ORC |
| F50 | – | 10 A czerwony | HD ACC — jeśli jest na wyposażeniu |
| F51 | – | 10 A czerwony | DSRC/USB/ISRVM/CSGM |
| F52 | – | 20 A żółty | Zapalniczka |
| F53 | – | – | Zapasowy |
| F54 | – | – | Zapasowy |
| F55 | – | – | Zapasowy |
| F56 | – | 10 A czerwony | Czujnik temperatury w pojeździe |
| F57 | – | 20 A żółty | Ogrzewanie fotela kierowcy |
| F58 | – | 20 A żółty | Ogrzewanie fotela pasażera |
| F59 | – | – | Zapasowy |
| F60 | – | 15 A niebieski | CSWM (HTD STR WHEEL) |
| F61 | – | 10 A czerwony | LBSS/RBSS |
| F62 | – | – | Zapasowy |
| F63 | – | 10 A czerwony | ORC |
| F64 | – | – | Zapasowy |
| F65 | – | – | Zapasowy |
| F66 | 40 A zielony | – | Dmuchawa HVAC MTR FRT |
| F67 | – | – | Zapasowy |
| F68 | – | – | Zapasowy |
| F69 | – | 5 A Tan | Zespół prądotwórczy MGU;
Generator rozrusznika pasowego (BSG) — jeśli jest na wyposażeniu. |
| F70 | 25 A Wyczyść | Cewka zapłonowa (benzyna);
Świeca żarowa (Diesel). |
|
| F71 | – | – | Zapasowy |
| F72 | – | 10 A czerwony | HD ELEC ACC PKG — jeśli jest na wyposażeniu |
| F73 | 20 A niebieski | – | PWR TOP LT |
| F74 | 20 A niebieski | – | PWR TOP RT |
| F75 | – | 10 A czerwony | PPU-BPCM i APM (BSG) — jeśli są na wyposażeniu |
| F76 | – | 20 A żółty | ECM (benzyna)/PCM (Diesel) |
| F77 | – | 10 A czerwony | Ogrzewanie lusterek |
| F78 | 10 A czerwony | COMP/INTRUSION/SIREN/INTRUSION SENSORS | |
| F79 | – | 20 A żółty | SMART BAR CTRL MOD |
| F80 | – | 15 A niebieski | Moduł sterujący układu napędowego (PCM) |
| F81 | 30 Amp Różowy | – | Odszranianie tylnej szyby (EBL) |
| F82 | 30 Amp Różowy | – | Ogrzewanie paliwa — jeśli jest na wyposażeniu |
| F83 | 60 A żółty | Świeca żarowa — jeśli jest na wyposażeniu | |
| F84 | 30 Amp Różowy | – | UREA HTR CTRL UNIT — jeśli jest na wyposażeniu |
| F85 | – | 10 A czerwony | Czujnik PM — jeśli jest na wyposażeniu |
| F86 | 30 Amp Różowy | – | BRAKE VAC PMP 2 — jeśli jest na wyposażeniu |
| F87 | – | 10 A czerwony | Odpowietrzanie pompy — Jeśli jest na wyposażeniu |
| F88 | 20 A niebieski | – | Czujnik NOx #1/ #2 — JEŚLI jest na wyposażeniu |
| F89 | – | 10 A czerwony | SCCM/CRUISE CTL/DTV |
| F90 | 20 A niebieski | – | TRLR TOW PARK LMP — jeśli jest na wyposażeniu |
| F91 | – | 20 A żółty | Klakson |
| F92 | 40 A zielony | – | HD ACCY #2 — jeśli jest na wyposażeniu |
| F93 | 40 A zielony | – | HD ACCY #1 — jeśli jest na wyposażeniu |
| F94 | – | 10 A czerwony | TPM/KORAX |
| F95 | – | – | Zapasowy |
| F96 | – | 10 A czerwony | Zasilanie lusterek bocznych |
| F97 | – | 20 A żółty | RADIO/TBM |
| F98 | – | 10 A czerwony | SW BANK-HD ELEK/OFF ROAD |
| F99 | – | – | Zapasowy |
| F100 | 30 Amp Różowy | – | ESC-ECU, zawory |
| F101 | 30 Amp Różowy | – | DTCM |
| F102 | – | 15 A niebieski | Podwójny port USB |
| F103 | – | 15 A niebieski | HD ACCY #3 — jeśli jest na wyposażeniu |
| F104 | – | 15 A niebieski | Pompa chłodząca PPU — jeśli jest na wyposażeniu |
| F105 | – | 10 A czerwony | ICS/HVAC |
| F106 | 40 A zielony | – | ESC, pompa |
| F107 | – | 20 A żółty | TRAILER TOW STOP/TURN LT — jeżeli jest na wyposażeniu |
| F108 | – | 15 A niebieski | HD ACCY #4 — jeśli jest na wyposażeniu |
| F109 | – | 20 A żółty | TRAILER TOW STOP/TURN RT — jeżeli jest na wyposażeniu |
| F110 | 30 Amp Różowy | – | Inwerter mocy |
| F111 | 20 A niebieski | – | TRAILER TOW BACKUP — jeśli jest na wyposażeniu |
