W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Jeepa Cherokee KL z lat: 2019. Jeep Cherokee KL to piąta generacja popularnego samochodu terenowego produkowanego przez amerykańską markę Jeep. Model ten był wytwarzany w latach 2014-2021 i zastąpił poprzednią generację, czyli Jeep Cherokee KK. Jeep Cherokee KL charakteryzuje się nowoczesnym i odważnym […]
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Jeepa Cherokee KL z lat: 2019.
Jeep Cherokee KL to piąta generacja popularnego samochodu terenowego produkowanego przez amerykańską markę Jeep. Model ten był wytwarzany w latach 2014-2021 i zastąpił poprzednią generację, czyli Jeep Cherokee KK.
Jeep Cherokee KL charakteryzuje się nowoczesnym i odważnym designem, który stanowi połączenie tradycyjnych elementów marki Jeep z nowoczesnymi akcentami. Model ten posiada charakterystyczną, sześciokątną atrapę chłodnicy zintegrowaną z reflektorami oraz dynamiczne linie nadwozia, które nadają mu sportowego wyglądu. Cherokee KL oferuje różne warianty wyposażenia, w tym wersje z elementami off-roadowymi, które podkreślają jego zdolności terenowe.
Wnętrze Jeepa Cherokee KL zostało starannie zaprojektowane, aby zapewnić komfort i funkcjonalność. Kabina oferuje dużo miejsca dla pasażerów oraz elastyczne opcje konfiguracji przestrzeni bagażowej. Wykończenie i materiały są solidne, a panele sterujące i systemy infotainment są intuicyjne w obsłudze. Zawiera również wiele technologicznych udogodnień, takich jak ekran dotykowy, systemy multimedialne z możliwością podłączenia smartfona, nawigację, kamerę cofania oraz zaawansowane systemy bezpieczeństwa i asysty kierowcy.
Jeep Cherokee KL oferuje różne opcje napędowe, w tym silniki benzynowe i dieselowe, a także wersje z napędem na cztery koła. W zależności od wersji i wyposażenia, dostępne są różne poziomy mocy i momentu obrotowego. Model ten charakteryzuje się solidną konstrukcją i zdolnościami terenowymi, które są charakterystyczne dla marki Jeep. Napęd na cztery koła, zaawansowane systemy trakcji oraz opcjonalne systemy terenowe pozwalają na pokonywanie trudnych warunków off-road.
Jeep Cherokee KL został również wyposażony w zaawansowane systemy bezpieczeństwa i asysty kierowcy, takie jak systemy monitorowania martwego pola, adaptacyjny tempomat, system ostrzegania o kolizji, asystent pasa ruchu oraz wiele innych. Dzięki temu model ten oferuje nie tylko ochronę pasażerów, ale również dodatkową pomoc w trudnych sytuacjach na drodze.
Podsumowując, Jeep Cherokee KL to wszechstronny samochód terenowy, który łączy w sobie zarówno sportowe osiągi, jak i zdolności do jazdy w terenie. Jego nowoczesny design, przestronne wnętrze, różnorodność opcji napędowych i zaawansowane technologie sprawiają, że jest on atrakcyjnym wyborem dla osób poszukujących zarówno komfortu i stylu, jak i przygody na drogach i poza nimi.

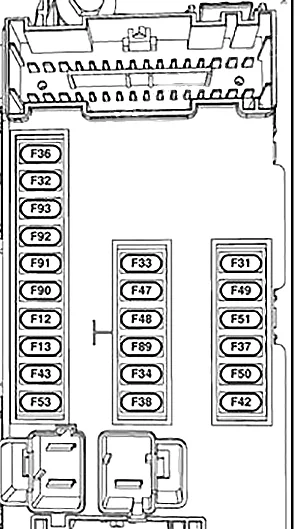

Schemat skrzynki bezpieczników wewnętrznych
Wewnętrzny panel bezpieczników znajduje się w przedziale pasażerskim na lewej bocznej tablicy rozdzielczej za schowkiem.
| Wgłębienie | Bezpiecznik ostrza | Opis |
|---|---|---|
| F13 | 15 A niebieski | Światła mijania lewe |
| F32 | 10 A czerwony | Oświetlenie wewnętrzne |
| F36 | 10 A czerwony | Moduł antywłamaniowy/syrena — jeśli jest na wyposażeniu |
| F38 | 20 A żółty | Zablokuj wszystkie odblokowania |
| F43 | 20 A żółty | Przód pompy spryskiwacza |
| F48 | 25 A przeźroczysty | Tylne światło przeciwmgielne lewe/prawe — jeśli jest na wyposażeniu |
| F49 | 7,5 A Brązowy | Podparcie lędźwi |
| F50 | 7,5 A Brązowy | Bezprzewodowa podkładka ładująca — jeśli jest na wyposażeniu |
| F51 | 10 A czerwony | Przełącznik szyby kierowcy/lusterka elektryczne — zależnie od wyposażenia |
| F53 | 7,5 A Brązowy | Port UCI (USB i AUX) |
| F89 | 10 A czerwony | Zamki do drzwi — odblokowanie przez kierowcę |
| F91 | 7,5 A Brązowy | Lewe przednie światło przeciwmgielne (niska i wysoka linia) |
| F92 | 7,5 A Brązowy | Prawe przednie światło przeciwmgielne (wysoka linia) |
| F93 | 10 A czerwony | Światła mijania w prawo |

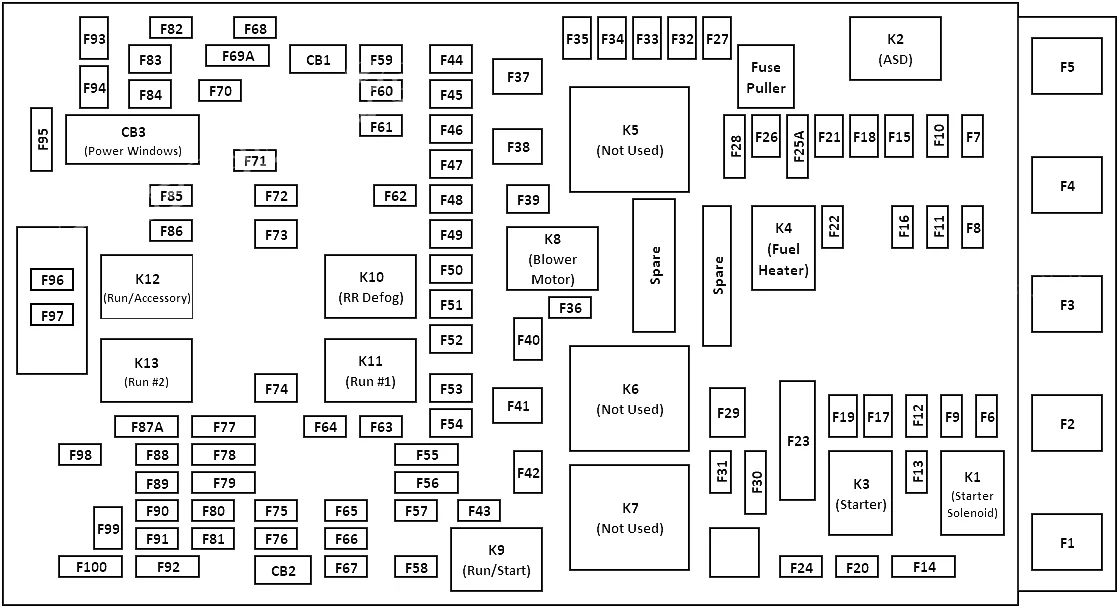

Skrzynka bezpieczników w komorze silnika
Power Distribution Center znajduje się w komorze silnika w pobliżu akumulatora. To centrum zawiera bezpieczniki kasetowe, mini bezpieczniki i przekaźniki.
Etykieta identyfikująca każdy element jest wydrukowana na wewnętrznej stronie okładki.
| Wgłębienie | Bezpiecznik ostrza | Bezpiecznik kasetowy | Opis |
|---|---|---|---|
| F06 | – | – | Nieużywany |
| F07 | 15 A niebieski | — | Modyfikacja sterowania układem napędowym — PCM (Diesel) / Surge Solenoid Purge Valve (Gaz) |
| F08 | 25 A przeźroczysty | — | Wtryskiwacze paliwa (gaz), ECM (gaz), wtryskiwacze PCM/paliwa (Diesel) |
| F09 | 15 A niebieski (gaz) 10 A czerwony (Diesel) | — | Pompa chłodziwa (gaz) Pompa chłodziwa UREA/PCM (Diesel) |
| F10 | 20 A żółty | – | Moduł transferu mocy (PTU) — jeśli jest na wyposażeniu |
| F11 | – | – | Nieużywany |
| F12 | 10 A czerwony | – | Pompa zasilająca i oczyszczająca (Diesel) |
| F13 | 10 A czerwony | — | Moduł stabilności napięcia (VSM) / Moduł sterowania układem napędowym (PCM) / Moduł sterowania silnikiem (ECM) |
| F14 | 10 A czerwony | Moduł sterujący układu napędowego (DTCM)/Przystawka odbioru mocy (PTU)/Elektryczny hamulec postojowy (EPB)/RDM/Moduł układu hamulcowego (BSM) — jeśli jest na wyposażeniu/Przełącznik pedału hamulca/Przełącznik świateł awaryjnych (Diesel) | |
| F15 | – | – | Nieużywany |
| F 16 | 20 A żółty | – | Cewki wtrysku / Dodatkowa zawartość oleju napędowego |
| F17 | 30 A zielony | Pompa próżniowa hamulców (tylko silniki GMET4/V6) | |
| F18 | – | – | Nieużywany |
| F19 | – | 40 A zielony | Elektromagnes rozrusznika |
| F20 | 10 A czerwony | – | Sprzęgło sprężarki klimatyzacji |
| F21 | – | – | Nieużywany |
| F22 | 5 A Tan | – | Włącz wentylator chłodnicy (PWM) |
| F23 | 50 A czerwony | – | Moduł stabilności napięcia (VSM) #2 |
| F24 | 20 A żółty | – | Tylna wycieraczka |
| F25B | 20 A żółty | – | Podkładka FT/RR |
| F26 | – | 30 Amp Różowy | Podgrzewacz paliwa (Diesel) |
| F27 | – | – | Nieużywany |
| F28 | 15 A niebieski | – | Moduł sterowania skrzyni biegów (TCM/Shifter) |
| F29 | – | – | Nieużywany |
| F30 | 10 A czerwony | Moduł sterujący silnika (ECM)/(EPS)/zasilanie przekaźnika pompy paliwa/(PCM) | |
| F31 | – | – | Nieużywany |
| F32 | – | – | Nieużywany |
| F33 | – | – | Nieużywany |
| F34 | – | – | Nieużywany |
| F35 | – | – | Nieużywany |
| F36 | – | – | Nieużywany |
| F37 | – | – | Nieużywany |
| F38 | – | 60 A żółty | Świece żarowe (Diesel) |
| F39 | – | 40 A zielony | Silnik dmuchawy HVAC |
| F40 | – | 20 A niebieski | Światło postojowe przyczepy holowniczej — jeśli jest na wyposażeniu |
| F41 | – | 50 A czerwony | Moduł stabilności napięcia (VSM) #1 |
| F42 | – | 30 Amp Różowy | Moduł holowniczy przyczepy — jeśli jest na wyposażeniu |
| F43 | 20 A żółty | – | Silnik pompy paliwa |
| F44 | – | 30 Amp Różowy | Gniazdo holownicze przyczepy — jeśli jest na wyposażeniu |
| F45 | – | 30 Amp Różowy | Moduł drzwi pasażera (PDM) — jeśli jest na wyposażeniu |
| F46 | – | 25 A przeźroczysty | Moduł sterujący szyberdachu — jeśli jest na wyposażeniu |
| F47 | – | – | Nieużywany |
| F48 | – | 30 Amp Różowy | Moduł drzwi kierowcy |
| F49 | – | 30 Amp Różowy | Falownik (115 V/220 V A/C) |
| F50 | – | 30 Amp Różowy | Moduł tylnej klapy |
| F51 | – | – | Nieużywany |
| F52 | – | 30 Amp Różowy | Wycieraczki przednie |
| F53 | – | 30 Amp Różowy | Moduł układu hamulcowego (BSM) – ECU i zawory |
| F54 | – | 30 Amp Różowy | Zasilanie modułu sterującego nadwozia (BCM) 3 |
| F55 | 10 A czerwony | — | Czujniki martwego pola/kamera cofania, przełącznik podgrzewania tylnego siedzenia |
| F56 | 15 A niebieski | Moduł węzła zapłonowego (IGNM)/koncentrator KIN/RF/elektryczna blokada kolumny kierownicy (ESCL), podwójny port USB — konsola prawego boku | |
| F57 | 20 A żółty | – | Lewe światła stopu/kierunku holowania przyczepy — jeśli jest na wyposażeniu |
| F58 | 10 A czerwony | — | Moduł klasyfikacji pasażerów/VSM/TT Mod/ESCL |
| F59 | – | 30 Amp Różowy | Moduł sterujący układu napędowego (DTCM) — jeśli jest na wyposażeniu |
| F60 | 20 A żółty | – | Gniazdo zasilania — konsola środkowa |
| F61 | 20 A żółty | – | Prawe światła stopu/kierunku przyczepy do holowania — jeśli jest na wyposażeniu |
| F62 | 20 A żółty | – | Odmrażacz do przedniej szyby — jeśli jest na wyposażeniu |
| F63 | 20 A żółty | – | Przednie podgrzewane/wentylowane siedzenia — zależnie od wyposażenia |
| F64 | 20 A żółty | – | Tylne podgrzewane siedzenia — jeśli są na wyposażeniu |
| F65 | 10 A czerwony | Czujnik temperatury/czujnik wilgotności/moduł systemu wspomagania kierowcy (DASM)/wspomaganie parkowania (PAM) | |
| F66 | 15 A niebieski | HVAC (ECC)/klaster tablicy rozdzielczej (IPC)/moduł bramy | |
| F67 | – | – | Nieużywany |
| F68 | – | – | Nieużywany |
| F69 | 10 A czerwony | Przełącznik skrzynki rozdzielczej (TSBM)/aktywna przesłona grilla (AGS) — jeśli jest wyposażony w silnik gazowy | |
| F70 | 5 A Tan | – | Inteligentny czujnik akumulatora (IBS) |
| F71 | – | – | Nieużywany |
| F72 | 10 A czerwony | – | Podgrzewane lusterka (gaz) / czujnik PM (Diesel) |
| F73 | — | 20 A niebieski | Czujnik NOX #1 i #2 / Wspomaganie holowania przyczepy (NAFTA i gaz) |
| F74 | – | 30 Amp Różowy | Tylny odszraniacz (EBL) |
| F75 | 20 A żółty | – | Zapalniczka do cygar — jeśli jest na wyposażeniu |
| F76 | 20 A żółty | – | Tylny moduł różnicowy (RDM) — jeśli jest na wyposażeniu |
| F77 | 10 A czerwony | – | Moduł głośnomówiący, przełącznik pedału hamulca |
| F78 | 10 A czerwony | – | Port diagnostyczny / Telewizja cyfrowa / TBM |
| F79 | 10 A czerwony | Zintegrowany stos centralny (ICS)/elektryczny hamulec postojowy (EPB) SW/CD Mod/Steering Control Mod (SCCM)/HVAC/Zestaw tablicy rozdzielczej (IPC) | |
| F80 | 20 A żółty | – | Radio |
| F81 | Lokalizacja wybierana przez klienta dla zasilania gniazda zasilania F91 | ||
| F82 | 5 A Tan | – | Moduł bramy cyberbezpieczeństwa |
| F83 | 20 A niebieski 30 A różowy | Moduł sterownika silnika (gaz) Moduł SCU (Diesel) | |
| F84 | – | 30 Amp Różowy | Elektryczny hamulec postojowy (EPB) – lewy |
| F85 | 15 A niebieski | – | (CSWM) Podgrzewana kierownica |
| F86 | 20 A żółty | – | Klakson |
| F87 | – | – | Nieużywany |
| F88 | 10 A czerwony | – | Przypomnienie o pasach bezpieczeństwa (SBR)/Inteligentna kamera |
| F89 | 15 A niebieski | — | Automatyczne poziomowanie reflektorów (jeśli jest na wyposażeniu) / reflektor |
| F90 | – | – | Nieużywany |
| F91 | 20 A żółty | — | Tylne gniazdo zasilania — jeśli jest na wyposażeniu — do wyboru przez klienta |
| F92 | – | – | Nieużywany |
| F93 | – | 40 A zielony | Moduł układu hamulcowego (BSM) – silnik pompy |
| F94 | – | 30 Amp Różowy | Elektryczny hamulec postojowy (EPB) – prawy |
| F95 | 10 A czerwony | Moduł szyberdachu / Moduł czujnika deszczu (LRSM) / Moduł lusterek elektrochromatycznych (ECMM) / Podwójny port USB (tył) / Oświetlenie konsoli gniazdka / Telewizja cyfrowa | |
| F96 | 10 A czerwony | – | Kontroler bezpieczeństwa pasażerów (ORC)/(poduszka powietrzna) |
| F97 | 10 A czerwony | – | Kontroler bezpieczeństwa pasażerów (ORC)/(poduszka powietrzna) |
| F98 | 25 A Wyczyść | – | Wzmacniacz audio/ANC |
| F99 | – | – | Nieużywany |
| F100 | – | – | Nieużywany |
| Wyłączniki automatyczne: | |||
| CB1 | 30 A (30A minibezpiecznik zastępuje wyłącznik 25A) | Fotel elektryczny (kierowca) | |
| CB2 | 30 A (30A minibezpiecznik zastępuje wyłącznik 25A) | Fotel elektryczny (pasażer) | |
| CB3 | 25 A | Zasilanie okien |
