W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Jaguara X-Type z lat: 2004, 2005, 2006, 2007, 2008, 2009.

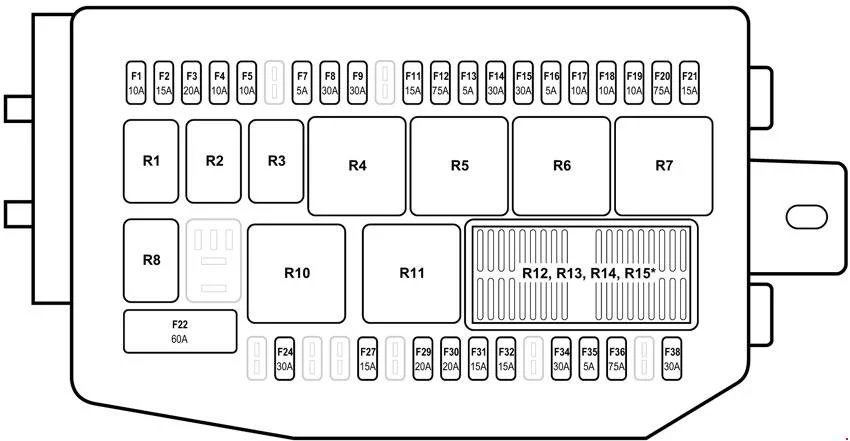

Skrzynka bezpieczników w komorze silnika
| Numer | Ampery [A] | Opis |
| F1 | 10 | Prawe światło drogowe |
| F2 | 15 | Przednie światła przeciwmgielne;
Główny włącznik światła. |
| F3 | 20 | Klaksony (tylko diesel) |
| F4 | 10 | Lewa wiązka główna |
| F5 | 10 | Sprzęgło sprężarki klimatyzacji |
| F6 | 7,5 | Alternator (tylko benzyna) |
| F7 | 5 | Cewka przekaźnika nagrzewnicy opalanej paliwem (tylko olej napędowy) |
| F8 | 30 | Przełącznik wycieraczek |
| F9 | 30 | Przełącznik wycieraczek;
Pompa spryskiwacza szyby przedniej; Silnik wycieraczek. |
| F10 | 15 | Cewki zapłonowe (tylko benzyna) |
| F11 | 15 | Moduł sterowania automatyczną skrzynią biegów |
| F12 | 7,5 | Dodatkowa cewka przekaźnika grzałki (tylko olej napędowy) |
| F13 | 5 | System kontroli trakcji (2004-2007);
System zapobiegający blokowaniu kół podczas hamowania (ABS); System dynamicznej kontroli stabilności (DSC). |
| F14 | 30 | Podgrzewana szyba przednia z lewej strony |
| F15 | 30 | Podgrzewana szyba przednia po prawej stronie |
| F 16 | 5 | Regulacja prędkości wentylatorów grzejnikowych |
| F17 | 10 | Wtryskiwacze paliwa (tylko benzyna);
Recyrkulacja spalin; Sterowanie turbosprężarką o zmiennej geometrii (tylko olej napędowy). |
| F18 | 10 | Zawór oczyszczania kanistra;
Przepływomierz powietrza; Zawór dostrajania kolektora wlotowego; Zawór zamykający kanistra; Moduł podciśnienia (tylko benzyna); Moduł tempomatu (tylko benzyna 2,0 l); Cewka przekaźnika świec żarowych (tylko olej napędowy). |
| F19 | 10 | Moduł sterujący silnika (tylko benzyna); Przekaźnik silnika przepustnicy (2,5 l i 3,0 l); Przekaźnik pompy paliwa (2,0 l benzyna). |
| F20 | 30 | Grzałki z sondą lambda B (tylko benzyna) |
| 7,5 | Zawór kolektora dolotowego | |
| F21 | 30 | Grzałki z sondą lambda A (tylko benzyna) |
| 15 | Miernik przepływu powietrza;
Moduł sterujący silnika (tylko olej napędowy). |
|
| F22 | 60 | Świece żarowe (tylko olej napędowy) |
| F23 | — | — |
| F24 | 30 | Pompa myjąca |
| F25 | — | — |
| F26 | — | — |
| F27 | 15 | Przekaźnik tranzytowy;
Moduł podciśnieniowy; Sygnalizator akustyczny zasilany bateryjnie. |
| F28 | — | — |
| F29 | 20 | Światło mijania lewe;
Główny włącznik świateł (automatyczne światła); Poziomowanie reflektorów; Zestaw wskaźników. |
| 10 | Światło mijania z lewej strony;
Wyłącznik świateł głównych (lampy automatyczne); Poziomowanie reflektorów; Zestaw wskaźników (dla modeli z silnikiem Diesla, które nie są wyposażone w reflektory HID). |
|
| F30 | 20 | Światło mijania z prawej strony |
| 10 | Światła mijania prawe (dla modeli z silnikiem Diesla, które nie są wyposażone w reflektory HID) | |
| F31 | 15 | Nagrzewnica na paliwo (tylko olej napędowy) |
| F32 | 15 | Moduł sterowania automatyczną skrzynią biegów |
| F33 | — | — |
| F34 | 30 | Elektromagnes rozrusznika |
| F35 | 5 | Cewka przekaźnika zapłonu |
| F36 | 5 | Moduł sterujący silnika (tylko benzyna) |
| 7,5 | Moduł sterujący silnika;
Czujnik akumulatora do alternatora (tylko olej napędowy). |
|
| F37 | — | — |
| F38 | 20 | Klaksony (tylko benzyna) |
| 30 | Nagrzewnica pomocnicza (tylko olej napędowy) | |
| Przekaźnik | ||
| R1 | Światła drogowe / przedni przekaźnik przeciwmgielny | |
| R2 | Przekaźnik klaksonowy | |
| R3 | Przekaźnik sprzęgła sprężarki klimatyzacji | |
| R4 | Przekaźnik silnika wycieraczek przedniej szyby | |
| R5 | Przekaźnik zapłonu skrzynki bezpieczników dystrybucji zasilania | |
| R6 | Przekaźnik ogrzewania przedniej szyby | |
| R7 | Przekaźnik sterujący EMS | |
| R8 | Przekaźnik pompy Powerwash | |
| R9 | — | |
| R10 | Przekaźnik świecy żarowej | |
| R11 | Przekaźnik świateł mijania | |
| R12 | Przekaźnik rozrusznika (przekaźniki PCB niezdatne do użytku) | |
| R13 | Przekaźnik zapłonu podrzędnego (przekaźniki PCB niezdatne do użytku) | |
| R14 | Nieużywane (przekaźniki PCB niezdatne do użytku) | |
| R15 | Przekaźnik pomocniczej grzałki 1 (przekaźniki na płytce drukowanej niezdatne do użytku) | |

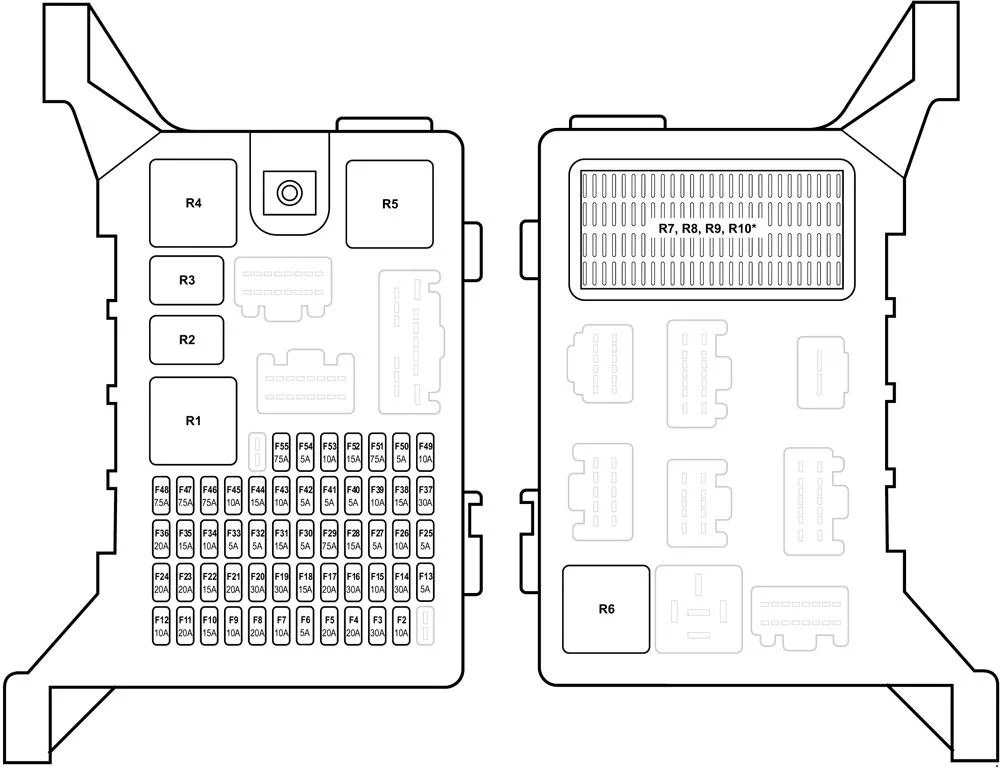

Skrzynka bezpieczników w przedziale pasażerskim
| Numer | Ampery [A] | Opis |
| F1 | — | — |
| F2 | 10 | Tablica przyrządów;
usterko elektrochromowe; Włącznik światła cofania; Światła cofania. |
| F3 | 30 | Silniki regulacji fotela pasażera |
| F4 | 20 | Złącza akcesoriów |
| F5 | 20 | Estate: Tylna wycieraczka |
| F6 | — | — |
| F7 | 10 | Diagnostyka pokładowa;
Podgrzewane moduły przednich siedzeń; System wykrywania deszczu; JaguarVoice. |
| F8 | 20 | Podgrzewane moduły siedzeń przednich |
| F9 | 10 | Funkcja pamięci fotela kierowcy |
| F10 | 15 | Moduł szyberdachu;
Antena SRX. |
| F11 | 20 | Silniki elektryczne szyb lewych (przednich i tylnych) |
| F12 | 10 | VICS (Japonia);
Jaguar Voice. |
| F13 | — | — |
| F14 | 30 | Podgrzewany tylny ekran |
| F15 | 10 | Podgrzewane lusterka boczne |
| F 16 | 30 | Silniki regulacji fotela kierowcy |
| F17 | 20 | Moduł sterownika pompy paliwa i przekaźnik |
| F18 | 15 | Estate: Tylne gniazdo akcesoriów |
| F19 | 30 | Moduł haka holowniczego;
Tylne gniazdo akcesoriów (tylko kombi). |
| F20 | 30 | Wzmacniacz premium ICE |
| F21 | 20 | Silniki elektryczne szyb prawych (przednich i tylnych) |
| F22 | 15 | Moduł zamka drzwi |
| F23 | 20 | Estate: Tylna pompa spryskiwacza |
| F24 | 20 | Pompa płynu do spryskiwaczy |
| F25 | 5 | Diagnostyka Pokładowa |
| F26 | 10 | Przełącznik sprzęgła tempomatu ręcznej skrzyni biegów;
Przełącznik obrotowy. |
| F27 | 5 | Ekran dotykowy |
| F28 | 15 | Gniazda akcesoriów z przodu i z tyłu |
| F29 | 7,5 | Tylne światła przeciwmgielne |
| F30 | 5 | Telefon samochodowy, PSE |
| F31 | 15 | Stacyjka |
| F32 | 5 | Diagnostyka Pokładowa |
| F33 | 5 | Pomoc w parkowaniu |
| F34 | 10 | Przełącznik wsteczny |
| F35 | 15 | Moduł zasilania kierunku |
| F36 | 20 | Przekaźnik silnika przepustnicy (2,5L i 3,0L);
Pompa paliwa (tylko benzyna 2.0L). |
| F37 | 30 | Silnik dmuchawy klimatyzacji |
| F38 | 15 | Włącznik światła zewnętrznego |
| F39 | 10 | Moduł HID;
ECU klimatyzacji; Cewka przekaźnika silnika dmuchawy. |
| F40 | 5 | Moduł szyberdachu;
Lusterko elektrochromowe; Silniki i przełączniki elektrycznych szyb. |
| F41 | 5 | Oświetlenie poduszki powietrznej pasażera;
Czujnik masy siedzenia pasażera. |
| F42 | 5 | Moduł wspomagania kierownicy |
| F43 | 10 | Tablica przyrządów;
Wyświetlacz telematyczny; Jednostka główna ICE; Moduł anteny; VICS (Japonia); System nawigacji; Pomoc w parkowaniu; JaguarVoice; Telefon samochodowy; Cewka przekaźnika akcesoriów. |
| F44 | 15 | System nawigacji ECU;
Odtwarzacz CD; Jednostka główna ICE. |
| F45 | 10 | Sterownik klimatyzacji |
| F46 | 7,5 | Lusterka boczne składane elektrycznie |
| F47 | 7,5 | Światła po lewej stronie (parking) |
| F48 | 7,5 | Światła po prawej stronie (parking) |
| F49 | 10 | ECU klimatyzacji;
Oświetlenie wnętrza kabiny; Konsola dachowa; Czujnik samochodowy. |
| F50 | 5 | Moduł sterowania automatyczną skrzynią biegów |
| F51 | 7,5 | Przełącznik sprzęgła tempomatu ręcznej skrzyni biegów;
Przełącznik hamulca. |
| F52 | 15 | Zasilanie zapłonu modułu poduszki powietrznej;
Zapalniczka. |
| F53 | 10 | Zasilanie zapłonu modułu poduszki powietrznej |
| F54 | 5 | Zasilanie zapłonu tablicy przyrządów |
| F55 | 5 | Oświetlenie tablicy rejestracyjnej;
Oświetlenie schowka; Deska rozdzielcza. |
| F56 | — | — |
| Przekaźnik | ||
| R1 | Składany moduł lusterka | |
| R2 | Przekaźnik akcesoriów | |
| R3 | Estate: Przekaźnik silnika tylnej wycieraczki | |
| R4 | Przekaźnik silnika dmuchawy | |
| R5 | Przekaźnik zapłonu skrzynki bezpieczników pasażera | |
| R6 | Podgrzewany przekaźnik tylnej szyby | |
| R7 | Przekaźnik silnika przepustnicy (2,5 l, 3,0 l) (przekaźniki na płytce drukowanej niezdatne do użytku)
Przekaźnik pompy paliwa (2,0 l) (przekaźniki na płytce drukowanej niezdatne do użytku) |
|
| R8 | Nieużywane (przekaźniki PCB niezdatne do użytku) | |
| R9 | Przekaźnik świateł cofania (przekaźniki na płytce drukowanej niezdatne do użytku) | |
| R10 | Przekaźnik oszczędzania baterii (przekaźniki PCB niezdatne do użytku) | |
