W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Jaguara X-Type z lat: 2001, 2002, 2003.

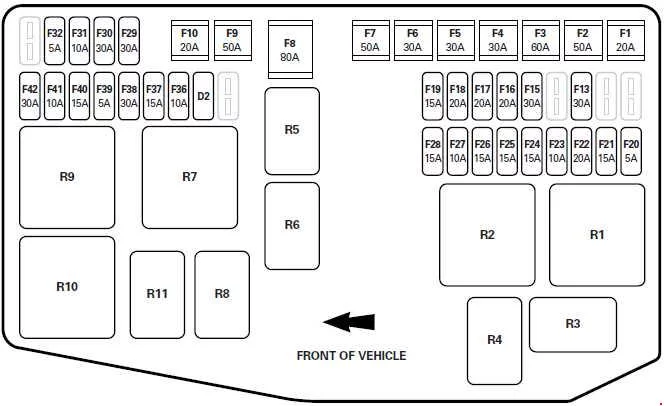

Skrzynka bezpieczników w komorze silnika
| Numer | Ampery [A] | Opis |
| F1 | 20 | Wiązka mijania, przekaźnik światła o wysokiej intensywności (HID) |
| F2 | 50 | Zasilanie przekaźnika zapłonu |
| F3 | 60 | ABS |
| F4 | 30 | Przekaźnik ogrzewania tylnej szyby, podgrzewane lusterka |
| F5 | 30 | Pomocnicza pompa próżniowa;
Moduł sterujący skrzyni biegów. |
| F6 | 30 | Przekaźnik dmuchawy nagrzewnicy |
| F7 | 50 | Zasilanie skrzynki bezpieczników w przedziale pasażerskim |
| F8 | 80 | Moduł wentylatora |
| F9 | 50 | Przekaźnik zasilania układu zarządzania silnikiem;
Spryskiwacz reflektorów. |
| F10 | 20 | Przekaźnik spryskiwaczy reflektorów |
| F11 | — | — |
| F12 | — | — |
| F13 | 30 | Podgrzewana szyba przednia po prawej stronie |
| F14 | — | — |
| F15 | 30 | Podgrzewana szyba przednia z lewej strony |
| F 16 | 20 | Światło mijania lewe;
Światła do jazdy dziennej (DTRL); Światła automatyczne. |
| F17 | 20 | Światła mijania z prawej strony;
Światła HID. |
| F18 | 20 | Zasilanie silnika przepustnicy (2,5L i 3,0L);
Pompa paliwa (2,0L). |
| F19 | 15 | 2002-2003:
Pompa do płukania szyb; System wykrywania deszczu. |
| F20 | 5 | Wyświetlacz nawigacji |
| F21 | 15 | Światła boczne (postojowe) |
| F22 | 20 | Przekaźnik akcesoriów |
| F23 | 10 | Przekaźnik sprzęgła sprężarki klimatyzacji |
| F24 | 15 | Moc zamka drzwi |
| F25 | 15 | Kierunkowskazy (GEM) |
| F26 | 15 | Przekaźnik klaksonu |
| F27 | 10 | Moduł kontroli skrzyni biegów, przekaźnik tranzytowy |
| F28 | 30 | 2001-2002:
Przełącznik zapłonu |
| 15 | 2002-2003:
Wyłącznik zapłonu |
|
| F29 | 30 | Rozrusznik |
| F30 | 30 | Gniazda akcesoriów |
| F31 | 10 | Cewka przekaźnika zarządzania silnikiem |
| F32 | 5 | Sterowanie pracą silnika |
| F33 | 20 | 2001:
Przekaźnik silnika przepustnicy |
| F34 | — | — |
| F35 | — | Przekaźnik diodowy EMS |
| F36 | 10 | Zawór oczyszczania kanistra;
Zawór zamykający kanister; Przepływomierz powietrza; Przekaźnik silnika przepustnicy; Cewka przekaźnika spryskiwacza; Cewka przekaźnika klimatyzacji; Moduł tempomatu. |
| F37 | 15 | System zarządzania silnikiem;
Regulator prędkości wentylatora; Regulator prędkości. |
| F38 | 30 | Grzałki z czujnikiem tlenu |
| F39 | 5 | Zmienne zawory dolotowe |
| F40 | 15 | 2002-2003 :
Moduł sterowania automatyczną skrzynią biegów |
| F41 | 10 | Wtryskiwacze |
| F42 | 30 | Grzałki z sondą lambda B |
| Przekaźnik | ||
| R1 | 40 | Wycieraczki |
| R2 | 70 | Podgrzewana przednia szyba |
| R3 | 20 | Klakson |
| R4 | 20 | Akcesoria |
| R5 | 20 | Spryskiwacz reflektorów |
| R6 | 20 | Sprzęgło sprężarki klimatyzacji |
| R7 | 70 | System zarządzania silnikiem |
| R8 | 20 | Moduł kontroli skrzyni biegów |
| R9 | 40 | Światło mijania/HID |
| R10 | 40 | Rozrusznik |
| R11 | 20 | Silnik przepustnicy (2,5/3,0L);
Pompa paliwa (2,0L). |

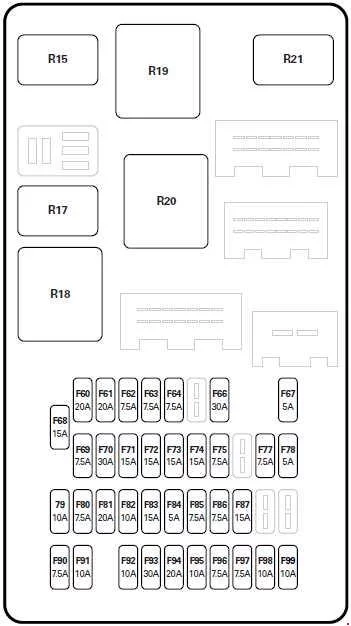

Skrzynka bezpieczników w przedziale pasażerskim
| Numer | Ampery [A] | Opis |
| F60 | 20 | Elektryczne szyby lewe |
| F61 | 20 | Elektrycznie sterowane szyby prawe |
| F62 | 10 | 2001:
Tylne światła przeciwmgielne |
| 7,5 | 2002-2003:
Tylne światła przeciwmgielne |
|
| F63 | 10 | 2001:
Prawe przednie światło boczne; Boczne światła obrysowe; Tylne światła tylne. |
| 7,5 | 2002-2003:
Prawe przednie światło boczne, boczne obrysowe, tylne światła. |
|
| F64 | 10 | 2001:
Lewa strona – przednie światło pozycyjne, boczne obrysy, tylne światła tylne |
| 7,5 | 2002-2003:
Lewa strona – przednie światło pozycyjne, boczne obrysy, tylne światła tylne |
|
| F65 | — | — |
| F66 | 30 | Przełączniki fotela lewego;
Moduł grzewczy; Pompa lędźwiowa (2002-2003). |
| F67 | 5 | Sygnalizator awaryjny akumulatora;
Przekaźnik tranzytowy; Przekaźnik HID/dip; Sterowanie dodatkową pompą próżniową; Moduł sterujący automatyczną skrzynią biegów (2002-2003). |
| F68 | 15 | Zapalniczka |
| F69 | 10 | Wyświetlacz telematyczny (2002-2003);
Radioodtwarzacz samochodowy; Moduł antenowy; Moduł nawigacyjny; VICS (Japonia); Tuner (2001); Moduł głosowy (2001-2002); Pomoc w parkowaniu; System wzmacniacza premium 1; Słuchawka telefonu; Moduł zasilania telefonu; Zestaw wskaźników; Moduł PATS. |
| F70 | 30 | Przełączniki fotela prawego;
Moduł grzewczy, pompa lędźwiowa (2002-2003). |
| F71 | 15 | VICS (Japonia);
Moduł głosowy; Nadajnik-odbiornik telefoniczny; Słuchawka telefoniczna. |
| F72 | 15 | Radioodtwarzacz;
Odtwarzacz CD; Elektroniczny moduł sterujący nawigacji; Złącze diagnostyczne Jaguar/złącze OBD2. |
| F73 | 15 | Jednostka/moduł szyberdachu |
| F74 | 15 | Klaster instrumentów;
Wzmacniacz Premium ICE. |
| F75 | 10 | 2001:
Lusterko składane; Sygnalizator akustyczny; ECU klimatyzacji. |
| 7,5 | 2002-2003:
Moduł składania lusterek; Sygnalizator akustyczny; Klimatyzacja ECU |
|
| F76 | — | — |
| F77 | 10 | 2001:
Pompa do spryskiwaczy; Czujnik deszczu. |
| 7,5 | 2002-2003:
Moduły podgrzewanych foteli lewych i prawych |
|
| F78 | 5 | Zasilanie telefonu;
Jaguar Telematics (2001-2002). |
| F79 | 10 | Światła cofania;
Włącznik światła cofania; Wspomaganie parkowania cofania; Lusterko elektrochromatyczne; Zestaw wskaźników. |
| F80 | 10 | 2001:
Blokada parkowania; Przełącznik nagrzewnicy; OBD2; Przekaźnik dmuchawy. |
| 7,5 | 2002-2003:
Blokada parkowania; Przełącznik nagrzewnicy; OBD2; Przekaźnik dmuchawy. |
|
| F81 | 20 | Moduł sterujący pompy paliwa (2,5/3,0L);
Przekaźnik pompy paliwa (2,0L). |
| F82 | 20 | 2001:
Światła cofania ręcznej skrzyni biegów; Zmienne wspomaganie kierownicy; Alternator; TCM. |
| 10 | 2002-2003:
Zmienne wspomaganie kierownicy; Alternator; Tylko manualna skrzynia biegów: (światła cofania, przełącznik świateł cofania wspomaganie parkowania wstecznego, lusterko elektrochromatyczne, zestaw wskaźników) |
|
| F83 | 10 | 2001:
Moduły podgrzewanych foteli lewych i prawych |
| F84 | 5 | Zestaw wskaźników;
Oświetlenie przedniej poduszki powietrznej pasażera; Czujnik masy siedzenia. |
| F85 | 10 | 2001:
Światło drogowe prawe |
| 7,5 | 2002-2003:
Światło drogowe prawe |
|
| F86 | 10 | 2001:
Światło drogowe z lewej strony |
| 7,5 | 2002-2003:
Lewe światło drogowe |
|
| F87 | 15 | Przednie światła przeciwmgielne;
Główny włącznik światła. |
| F88 | — | — |
| F89 | — | — |
| F90 | 15 | 2001:
Światła stopu; Tempomat. |
| 7,5 | 2002-2003:
Światła stopu; Tempomat. |
|
| F91 | 10 | Szyberdach;
Lusterko elektrochromowe; Elektryczne szyby; Elektryczne lusterka (2002-2003). |
| F92 | 10 | Przełącznik tempomatu ręcznej skrzyni biegów;
Cewki zapłonowe; Przełącznik obrotowy automatycznej skrzyni biegów. |
| F93 | 30 | Wycieraczki |
| F94 | 20 | Moduł HID |
| F95 | 10 | Moduł poduszek powietrznych |
| F96 | 10 | 2001:
Moduł ABS |
| 7,5 | 2002-2003:
Moduł ABS |
|
| F97 | 10 | 2001:
Oświetlenie schowka na rękawiczki; Oświetlenie zestawu wskaźników; Oświetlenie tablicy rejestracyjnej. |
| 7,5 | 2002-2003:
Oświetlenie schowka na rękawiczki; Oświetlenie zestawu wskaźników; Oświetlenie tablicy rejestracyjnej. |
|
| F98 | 10 | Grzejniki lustrzane |
| F99 | 10 | Oświetlenie bagażnika;
Oświetlenie przestrzeni na nogi; Oświetlenie kałuży; Oświetlenie lusterka kosmetycznego; Oświetlenie wnętrza; Centralka klimatyzacji; Konsola dachowa. |
| Przekaźnik | ||
| R15 | 20 | Przekaźnik świateł drogowych/przednich świateł przeciwmgielnych |
| R16 | 20 | — |
| R17 | 20 | Światła cofania |
| R18 | 70 | Przekaźnik zapłonu |
| R19 | 40 | Podgrzewany przekaźnik tylnej szyby |
| R20 | 40 | Przekaźnik dmuchawy |
| R21 | 20 | Przekaźnik oszczędzania akumulatora |
