W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Jaguara S-Type z lat: 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008. Sprawdzanie oraz wymiana bezpieczników Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego […]
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Jaguara S-Type z lat: 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008.

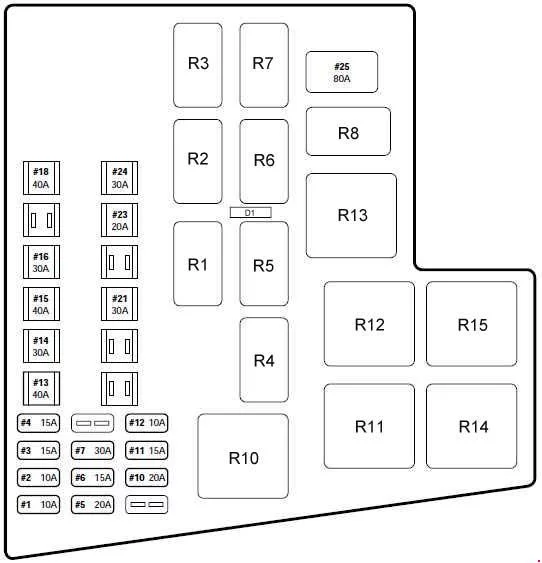

Skrzynka bezpieczników w komorze silnika (1999-2001)
Skrzynka bezpieczników znajduje się w komorze silnika po prawej stronie obok zbiornika płynu spryskiwacza szyby przedniej.
| Numer | Ampery [A] | Opis |
| 1 | 10 | Sprzęgło klimatyzacji (pomocnicza pompa wody – tylko silnik V8) |
| 2 | 10 | Pompa spryskiwacza przedniej szyby |
| 3 | 15 | Lampy przeciwmgielne, lewe i prawe |
| 4 | 15 | Klaksony |
| 5 | 20 | Wtrysk paliwa |
| 6 | 15 | Elektrozawór skrzyni biegów |
| 7 | — | — |
| 8 | — | — |
| 9 | — | — |
| 10 | — | — |
| 11 | 15 | Podgrzewane sondy lambda;
Przekaźnik cewki sprzęgła klimatyzacji. |
| 12 | 10 | Cewka na wtyczkach |
| 13 | 40 | Podgrzewana przednia szyba lewa |
| 14 | 30 | Moduł ABS |
| 15 | 40 | Podgrzewana przednia szyba prawa lub podgrzewane wycieraczeki |
| 16 | 30 | Silnik dmuchawy |
| 17 | — | — |
| 18 | 40 | Moduł sterujący układu napędowego (PCM) |
| 19 | — | — |
| 20 | — | — |
| 21 | 30 | Elektromagnes rozrusznika |
| 22 | 30 | Silnik ABS |
| 23 | 20 | Silnik wycieraczek |
| 24 | 30 | Pompa spryskiwacza reflektorów |
| 25 | 80 | Silnik wentylatora chłodzącego |
| Dioda | ||
| D1 | Dioda kontrolna układu napędowego | |
| Przekaźnik | ||
| R1 | Przekaźnik wysokiego/niskiego poziomu wycieraczek | |
| R2 | Przekaźnik parkowania wycieraczek | |
| R3 | Przekaźnik sterowania zespołem napędowym 2 | |
| R4 | Przekaźnik sterowania przepustnicą | |
| R5 | Pomocniczy przekaźnik pompy płynu chłodzącego (v8) | |
| R6 | Przekaźnik klaksonowy | |
| R7 | Przekaźnik przednich świateł przeciwmgielnych | |
| R8 | Przekaźnik sprzęgła sprężarki klimatyzacji | |
| R10 | Przekaźnik silnika dmuchawy | |
| R11 | Przekaźnik ogrzewania postojowego wycieraczek | |
| Przekaźnik nagrzewnicy przedniej szyby po prawej stronie | ||
| R12 | Przekaźnik nagrzewnicy przedniej szyby po lewej stronie | |
| R13 | Przekaźnik Powerwash | |
| R14 | Przekaźnik sterowania zespołem napędowym 1 | |
| R15 | Przekaźnik rozrusznika | |

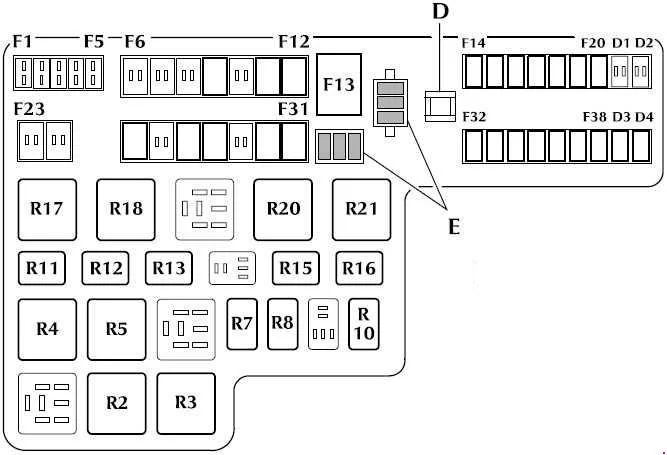

Skrzynka bezpieczników w komorze silnika (2002-2008)
Skrzynka bezpieczników znajduje się w komorze silnika po prawej stronie obok zbiornika płynu spryskiwacza szyby przedniej.
D – Narzędzie do wyjmowania bezpieczników
E – Zapasowe bezpieczniki
| Numer | Ampery [A] | Opis |
| F1 | 5 | 2006-2008: ABS B+ |
| F2 | 5 | 2004-2008:
System zarządzania silnikiem (EMS) (2006-2008); Moduł sterujący silnika (zasilanie akumulatorowe) (tylko olej napędowy); Elektrozawór próżniowy (2006-2008). |
| F3 | 20 | 2004-2008:
Dodatkowa nagrzewnica na paliwo (tylko Diesel) |
| F4 | 20 | 2006-2008:
Zawory ABS, vbatt |
| F5 | — | — |
| F6 | — | — |
| F7 | — | — |
| F8 | — | — |
| F9 | 50 | 2002-2003:
Zasilanie systemu zarządzania silnikiem; 2004-2005: Benzyna – Podgrzewane sondy lambda, przepustnica, zapłon, przekaźniki systemu zarządzania silnikiem; Diesel – Przekaźnik systemu zarządzania silnikiem (2004); 2006-2008: Podgrzewane czujniki tlenu w spalinach, przekaźniki EMS zapłonu; Diesel/benzyna – przekaźniki EMS, przekaźnik pompy wody doładowania. |
| F10 | — | — |
| F11 | 30 | Spryskiwacz reflektorów |
| F12 | 20 | Wycieraczki |
| F13 | 80 | Wentylator chłodzący |
| F14 | 15 | Lampa wyładowcza wysokiej intensywności (HID) z prawymi światłami mijania |
| F15 | 15 | Przednie światła przeciwmgielne |
| F 16 | 15 | Klaksony |
| F17 | 15 | Wtryskiwacze paliwa |
| F18 | 20 | 2002-2005:
Silnik przepustnicy |
| 10 | 2006-2008:
Zasilanie zapłonu sterowania silnikiem |
|
| F19 | 10 | 2002-2003:
Cewka zapłonowa na wtyczkach zasilających; 2004-2005: Benzyna – Cewka zapłonowa na wtyczkach zasilających, kondensator, cewka przekaźnika HEGO; Diesel – zawór regulacji ciśnienia, zawór regulacji objętości (2004); 2006-2008: Diesel – zawór regulacji ciśnienia, zawór regulacji objętości. |
| 15 | 2006-2008:
Benzyna – Cewka zapłonowa na wtyczkach zasilających |
|
| F20 | 30 | 2002-2005:
Benzyna – Grzałki z sondą lambda z prawej strony; 2004, 2006-2008: Olej napędowy – Sterownik silnika systemu zarządzania silnikiem. |
| 20 | 2006-2008:
Benzyna – Grzałki z sondą lambda z prawej strony |
|
| F21* | 5 | *(D1) 2004-2008:
Moduł czujnika deszczu |
| F22* | — | *(D2) Nieużywane |
| F23 | — | — |
| F24 | — | — |
| F25 | 40 | Nagrzewnica prawego szyby przedniej (jeżeli jest zamontowana) lub nagrzewnica postojowa wycieraczek |
| F26 | — | — |
| F27 | 30 | Elektromagnes rozrusznika |
| F28 | 30 | Silnik pompy ABS |
| F29 | — | — |
| F30 | 40 | Lewa nagrzewnica szyby przedniej (jeżeli jest zamontowana) |
| F31 | 30 | 2002-2005:
Moduł ABS (zawory ABS) |
| 50 | 2006-2008:
Przekaźnik NOK |
|
| F32 | 10 | Sprzęgło sprężarki powietrza;
Pomocnicza pompa płynu chłodzącego. |
| F33 | 15 | Zasilanie akumulatora modułu sterującego silnika i modułu sterującego skrzyni biegów;
Diesel – EMS (2006-2008). |
| F34 | 15 | Lampa wyładowcza wysokiej intensywności (HID) z lewymi światłami mijania |
| F35 | 30 | 2002-2005:
Grzałki z sondą lambda z lewej strony |
| 20 | 2006-2008:
Grzałki z sondą lambda z lewej strony |
|
| F36 | 15 | Pompa intercoolera (model z doładowaniem) |
| F37 | 15 | Przepływomierz powietrza;
Zawór odpowietrzający; Zawór zamykający kanister; Zawory dostrajające kolektor dolotowy (tylko V6); Zawór EGR (tylko V8); Elektromagnes filtra powietrza (tylko V8 S/C); Czujniki MAF (2004-2008), VGT (2004- 2008); Zawór dezaktywacji portu (tylko Diesel) (2004, 2006-2008). |
| F38 | 10 | Zasilanie zapłonu modułu sterującego silnika (tylko benzyna);
Moduł wentylatora chłodzącego; Przekaźnik sprzęgła klimatyzacji; Moduł świec żarowych (tylko Diesel) (2004, 2006-2008). |
| Dioda | ||
| D1 | — | |
| D2 | — | |
| D3 | Przekaźnik zapłonu | |
| D4 | 2002-2005:
Przekaźnik sterowania pracą silnika |
|
| Przekaźnik (2002-2003) | ||
| R1 | — | — |
| R2 | 40 | Podgrzewane czujniki tlenu |
| R3 | 40 | Zapłon |
| R4 | 40 | Przepustnica |
| R5 | 40 | System zarządzania silnikiem |
| R6 | — | — |
| R7 | 20 | Pomocnicza pompa płynu chłodzącego |
| R8 | 20 | Sprzęgło sprężarki powietrza |
| R9 | — | — |
| R10 | 20 | Lampa HID – lewa strona |
| R11 | 20 | Przednie światła przeciwmgielne |
| R12 | 20 | Klakson |
| R13 | 20 | Lampa HID – prawa strona |
| R14 | — | — |
| R15 | 20 | Prędkość wycieraczek wysoka/niska |
| R16 | 20 | Praca/parkowanie wycieraczek |
| R17 | 40 | Lewa nagrzewnica szyby przedniej |
| R18 | 40 | Pompa spryskiwacza reflektorów |
| R19 | — | — |
| R20 | 40 | Elektromagnes rozrusznika |
| R21 | 40 | Nagrzewnica prawego szyby przedniej (jeżeli jest zamontowana) lub nagrzewnica postojowa wycieraczek |

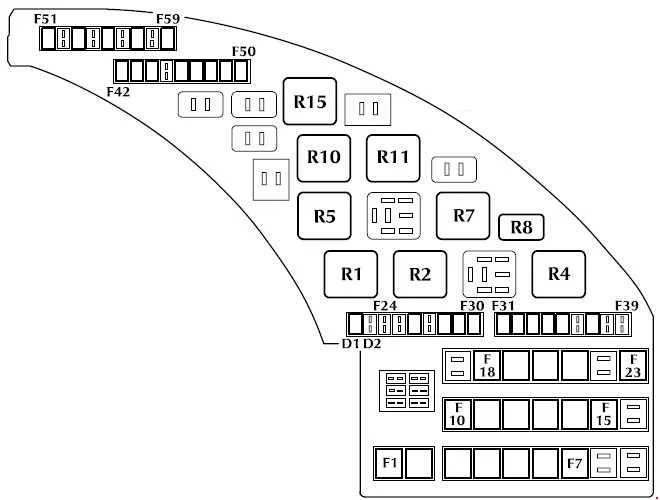

Skrzynka bezpieczników w przedziale pasażerskim
Skrzynka bezpieczników w przedziale pasażerskim znajduje się na panelu poszycia po prawej stronie w przestrzeni na nogi.
| Numer | Ampery [A] | Opis |
| F1 | 5 | 1999-2001:
Cewka przekaźnika rozrusznika przez przełącznik Park/Neutral; 2002-2008: Moduł sterujący silnika/czujnik wału korbowego. |
| F2 | 5 | 1999-2001:
Radio |
| F3 | 5 | Moduł kontroli stabilności ABS/dynamicznej, moduł ACC (2002-2008) |
| F4 | 5 | Wyłącznik bezwładności (przekaźnik pompy paliwa, przekaźnik kontroli zapłonu, tylny moduł elektroniczny);
Zestaw wskaźników; Wyłącznik tempomatu pedału hamulca (2002-2003); Dolny wyłącznik sprzęgła (2003); System zarządzania silnikiem (2006-2008); Tempomat kontrola anulowania (2006-2008); Powertrain Control Module (PCM) cewka przekaźnika (1999-2001); Przekaźnik tranzytowy (1999-2001). |
| F5 | 10 | 2002-2008:
Moduł kontroli bezpieczeństwa; Czujnik obecności poduszki powietrznej; Lampka dezaktywacji poduszki powietrznej pasażera. |
| 5 | 1999-2001:
Czujnik autolamp; Przełącznik kontroli trakcji; Przełącznik anulowania nadbiegu; Podgrzewane moduły siedzeń; Blokada zmiany biegów hamulca. |
|
| F6 | 10 | Złącze OBDII |
| F7 | 5 | 1999-2001:
Moduł drzwi kierowcy (DDM); Moduł siedzenia kierowcy (DSM); Moduł sterowania układem napędowym (PCM); Dioda LED pasywnego systemu antykradzieżowego (PATS); Klakson; Lusterko zasilania; 2002-2008: Moduł drzwi kierowcy; Logika siedzenia (2002-2003); Syrena zasilana bateryjnie; Ceny drogowe (Singapur); Dioda LED bezpieczeństwa. |
| F8 | 5 | Przedni prawy kierunkowskaz, światła boczne, pozycyjne, kierunkowskazy |
| F9 | 10 | Światło mijania z prawej strony, cewka przekaźnika HID z lewej strony |
| F10 | 5 | Przedni lewy kierunkowskaz, światła boczne, pozycyjne, kierunkowskazy |
| F11 | 10 | Lewa wiązka główna reflektora |
| F12 | 15 | 2002-2008:
Pompa do spryskiwaczy |
| 10 | 1999-2001:
Poziomowanie reflektorów |
|
| F13 | 5 | Klaster instrumentów |
| F14 | 10 | 1999-2001:
Moduł kontroli ograniczeń (poduszka powietrzna); Podwójny moduł automatycznej kontroli temperatury; 2002-2008: System kontroli klimatu; Dwustopniowy adaptacyjny moduł kontroli tłumienia. |
| F15 | 5 | 1999-2001:
Adaptacyjny moduł tłumienia (CATS); 2002-2008: Zasilanie wyłącznika zapłonu (RUN) do alternatora; Bramki T; Modułu sterującego skrzynią biegów. |
| F 16 | 10 | 2002-2008:
Moduły podgrzewanych foteli pasażera/kierowcy; Lusterko elektrochromowe; Moduł czujnika deszczu; Poziomowanie reflektorów; Moduł dzwonka ACC (2002-2003); Moduł ciśnienia w oponach (2004-2007). |
| 5 | 1999-2001:
Podgrzewany moduł przełącznika siedzenia; Lusterko elektrochromowe; Czujnik deszczu. |
|
| F17 | 5 | 1999-2001:
Moduł sterowania ograniczeniami (poduszka powietrzna); Lampka ostrzegawcza alternatora; 2002-2008: Zestaw wskaźników (lampka ostrzegawcza poduszki powietrznej, lampka ostrzegawcza alternatora, gong pasa bezpieczeństwa). |
| F18 | 20 | 1999-2001:
Radio, telefon komórkowy, nawigacja; 2002-2008: Radioodtwarzacz, ekran dotykowy/wyświetlacz. |
| F19 | 15 | Silniki przechyłu i wysięgu kolumny kierownicy |
| F20 | 10 | 1999-2001:
Ogólny moduł elektroniczny (GEM); Klimatyzacja; Zestaw wskaźników; Tylny elektroniczny moduł sterujący; 2002-2008: Zasilanie logiki do zestawu wskaźników; System klimatyzacji; Przedni moduł elektroniczny; Tylny moduł elektroniczny; Elektryczny hamulec postojowy (2004-2008). |
| F21 | 10 | 1999-2001:
Składane lusterko; Roleta przeciwsłoneczna. |
| F22 | 10 | Zasilanie akumulatora modułu drzwi kierowcy (lusterko boczne kierowcy, zamki) |
| F23 | 10 | Prawe światło drogowe |
| F24 | 5 | Pasywny system antykradzieżowy |
| F25 | 10 | Światło mijania z lewej strony, cewka przekaźnika z prawej strony HID |
| F26 | 10 | 2002-2008:
Oświetlenie przełącznika elektrycznego hamulca postojowego; Wzmacniacz antenowy AM/FM; Silnik żaluzji przeciwsłonecznej; Przekaźnik gniazda akcesoriów (zapalniczka i przekaźnik punktu zasilania). |
| F27 | 10 | 1999-2001:
Wyświetlacz nawigacyjny; Radio; Telefon; Moduł nawigacyjny; Traffic Master; 2002-2008: Radioodtwarzacz; Ekran dotykowy/wyświetlacz; Moduł nawigacyjny; Sterowanie głosowe; VICS (Japonia); Zestaw przełączników konsoli środkowej; Transceiver telefonu (2004-2008) ). |
| F28 | 5 | 1999-2001:
Klakson bezpieczeństwa |
| F29 | 5 | 1999-2001:
Sterowanie głosowe; Wspomaganie parkowania wstecznego; Czujnik zapłonu holowania przyczepy; System powiadamiania o sytuacji awaryjnej pojazdu (VEMS); Ogólny moduł elektroniczny (GEM); 2002-2008: Sterowanie głosowe; Moduł wspomagania cofania; Nadajnik-odbiornik telefoniczny; Przedni moduł elektroniczny. |
| F30 | 10 | 2002-2008:
Moc przedniego modułu elektronicznego |
| 5 | 1999-2001:
Ogólny moduł elektroniczny (GEM); Lusterko zasilania pasażera. |
|
| F31 | — | — |
| F32 | 20 | Przekaźnik akcesoriów (zapalniczka, gniazdko elektryczne) |
| F33 | 10 | 1999-2001:
Ogólny moduł elektroniczny (GEM); 2002-2008: Przedni moduł elektroniczny (ściemnianie przyrządów, zespół przełączników przedziału paliwowego/bagażowego |
| F34 | — | — |
| F35 | 5 | 1999-2001:
Włącznik świateł stopu; 2002-2008: Włącznik/wyłącznik hamulca; Wyłącznik tempomatu (2002-2003); Dolny wyłącznik sprzęgła (2002, 2004-2008). |
| Przekaźnik | ||
| R1 | 40 | Akcesoria (zapalniczka, gniazdko) |

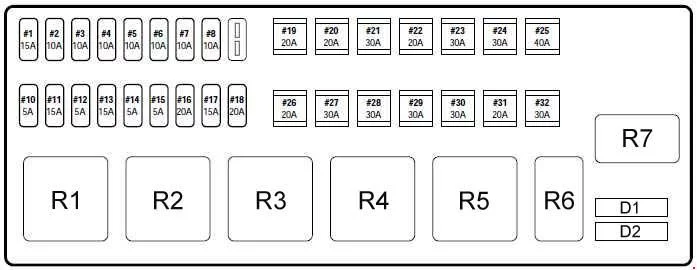

Skrzynka bezpieczników przedziału bagażowego (1999-2001)
Skrzynka bezpieczników znajduje się w bagażniku, przed akumulatorem.
| Numer | Ampery [A] | Opis |
| 1 | 15 | Odblokowanie pokrywy bagażnika |
| 2 | 10 | Tył prawy – światło cofania, kierunkowskaz, boczne obrysy, światła przeciwmgielne, tablica rejestracyjna |
| 3 | 10 | Lewa lampa stop, lampa tylna, przekaźnik holowania przyczepy |
| 4 | 10 | Zwolnienie klapy paliwa, lampa bagażnika |
| 5 | 10 | Lampki grzecznościowe i mapowe |
| 6 | 10 | Lewy tył – światło cofania, kierunkowskaz, boczne obrysy, światła przeciwmgielne |
| 7 | 10 | Prawa lampa stop, lampa tylna |
| 8 | 10 | Wysoko zamontowane światło stopu |
| 9 | 5 | Podgrzewane lustro |
| 10 | 5 | Traffic Master |
| 11 | 15 | Podgrzewacze siedzeń |
| 12 | 5 | Przekaźnik tranzytowy |
| 13 | 15 | Adaptacyjny moduł tłumienia |
| 14 | 5 | Telefon komórkowy;
Zmieniarka CD; System powiadamiania awaryjnego pojazdu (VEMS). |
| 15 | 5 | Czujnik alternatora |
| 16 | 20 | Szyberdach |
| 17 | 15 | Pompa paliwowa |
| 18 | 20 | Wzmacniacz subwoofera |
| 19 | 20 | Tylny moduł elektroniczny (REM) – lewa tylna szyba |
| 20 | 30 | Moduł drzwi kierowcy (DDM) – okno kierowcy |
| 21 | 30 | Lędźwiowe wsparcie fotela kierowcy |
| 22 | 30 | Zapłon |
| 23 | 30 | Moc systemu przełączanego 4 |
| 24 | 30 | Moc systemu przełączanego 3 |
| 25 | 40 | Podstawowa skrzynka przyłączeniowa (PJB) |
| 26 | 20 | Ogólny moduł elektroniczny (GEM) – okno pasażera |
| 27 | 30 | Moc systemu przełączanego 1 |
| 28 | 30 | Lędźwiowe wsparcie fotela pasażera |
| 29 | 30 | Odszranianie tylnej szyby |
| 30 | 20 | Tylny moduł elektroniczny (REM) – prawa tylna szyba |
| 31 | 20 | Zapłon |
| 32 | 30 | Moc systemu przełączanego 2 |
| Dioda | ||
| D1 | — | |
| D2 | Dioda pompy paliwa | |
| Przekaźnik | ||
| R1 | Przekaźnik mocy systemu przełączanego 1 | |
| R2 | Przekaźnik mocy systemu przełączanego 2 | |
| R3 | Podgrzewany przekaźnik podświetlenia | |
| R4 | Przekaźnik mocy systemu przełączanego 3 | |
| R5 | Przekaźnik mocy systemu przełączanego 4 | |
| R6 | Przekaźnik blokady zmiany biegów | |
| R7 | Przekaźnik pompy paliwa | |
Skrzynka bezpieczników w przedziale bagażowym (2002-2008)
Skrzynka bezpieczników znajduje się w bagażniku, przed akumulatorem.
| Numer | Ampery [A] | Opis |
| F1 | 40 | 2002-2003:
Zasilanie bateryjne do złącza OBDII; 2004-2008: Skrzynka bezpieczników w przedziale pasażerskim – zasilanie bateryjne. |
| F2 | 20 | 2002-2003:
Gniazdo akcesoriów |
| 30 | 2004-2008:
Zapalniczka do cygar i przekaźnik punktu zasilania |
|
| F3 | 20 | Stacyjka |
| F4 | 20 | Podnoszenie/opuszczanie lewej tylnej szyby |
| F5 | 20 | Podnoszenie/opuszczanie szyby kierowcy |
| F6 | 20 | Podnoszenie/opuszczanie przedniej szyby pasażera |
| F7 | 20 | Podnoszenie/opuszczanie prawej tylnej szyby |
| F8 | — | — |
| F9 | — | — |
| F10 | 30 | Silnik wentylatora |
| F11 | 30 | Siedzenie pasażera |
| F12 | 30 | Przełącznik zasilania systemu 1 przekaźnik |
| F13 | 30 | Przełącznik zasilania systemu 2 przekaźnik |
| F14 | 30 | Przełącznik zasilania systemu 3 przekaźnik |
| F15 | 30 | Siedzenie kierowcy |
| F 16 | — | — |
| F17 | — | — |
| F18 | 30 | Siedzenie kierowcy |
| F19 | 30 | Siedzenie pasażera |
| F20 | 30 | Przełącznik zasilania systemu 4 przekaźnik |
| F21 | 30 | Podgrzewana szyba tylna, podgrzewane lusterka (2002-2003; 2006-2008) |
| F22 | — | — |
| F23 | 30 | Pompy paliwowe |
| F24 | 5 | 2004-2008:
Moduł ciśnienia w oponach |
| F25 | 5 | 2004-2008:
Odtwarzacz CD |
| F26 | 15 | Adaptacyjne tłumienie |
| F27 | — | — |
| F28 | 30 | Zdalny wzmacniacz mocy dźwięku |
| F29 | 10 | Telefon, automatyczna zmieniarka CD (2002-2003);
Nawigacja; Głos (2002-2003); VICS (tylko Japonia). |
| F30 | 5 | Czujnik alternatora (tylko V8 S/C i diesel) |
| F31 | 20 | Moduł sterujący szyberdachu |
| F32 | 10 | Siedzenie kierowcy |
| F33 | 5 | Przekaźnik tranzytowy |
| F34 | 15 | 2002-2003:
Moduł podgrzewania lewego/prawego siedziska |
| 20 | 2004-2008:
Moduł podgrzewania siedziska lewego/prawego |
|
| F35 | 30 | Elektryczny hamulec postojowy |
| F36 | — | — |
| F37 | 10 | Siedzenie pasażera |
| F38 | — | — |
| F39 | — | — |
| F40 | — | — |
| F41 | — | — |
| F42 | 5 | 2002-2003:
Podgrzewane lusterka boczne kierowcy/pasażera |
| 10 | 2004-2008:
Podgrzewane lusterka boczne kierowcy/pasażera |
|
| F43 | — | — |
| F44 | 10 | Lewa tylna lampa cofania, tylna lampa przeciwmgielna (2002 r.), kierunkowskaz, obrys boczny, przekaźnik holowania przyczepy i moduł |
| F45 | — | — |
| F46 | 10 | Pokrywa bagażnika i oświetlenie wnętrza;
Elektrozawór klapy wlewu paliwa. |
| F47 | 15 | Tylny moduł elektroniczny;
Sterownik pompy paliwa (tylko benzyna); Podnośnik pompy paliwa (tylko Diesel). |
| F48 | 10 | Lampa cofania prawa tylna, lampa przeciwmgielna (2002 r.), kierunkowskaz, obrys boczny, tablica rejestracyjna |
| F49 | 15 | Dodatkowy moduł pompy paliwa (tylko S/C) |
| F50 | 5 | Przekaźnik tranzytowy |
| F51 | 5 | ACC |
| F52 | 5 | Elektryczny hamulec postojowy |
| F53 | 10 | Prawe tylne światła stopu i tylne;
Wysokie światło stopu; Światła przeciwmgielne (2003-2008). |
| F54 | — | — |
| F55 | 10 | Lampy drzwiowe, lampy sufitowe, lampy do czytania map, lampy w daszku, lampy do kałuży, lampy do schowków na rękawiczki, otwieracze do drzwi garażowych |
| F56 | 15 | 2004-2008:
Zapalniczka do cygar |
| F57 | 10 | Lewe tylne światła stopu i tylne, światła przeciwmgielne (2003 -2008) |
| F58 | 20 | 2004-2008:
Punkt mocy |
| F59 | 15 | Tylny moduł elektroniczny;
Zamki drzwi tylnych i pasażera; Elektromagnes bagażnika; Kolumna kierownicy (2002-2003). |
| Dioda | ||
| D1 | Przekaźnik pompy paliwa | |
| D2 | — | |
| Przekaźnik (2002-2003) | ||
| R1 | 40 | Podgrzewana tylna szyba |
| R2 | 40 | Przełącz przekaźnik zasilania systemu 1 |
| R3 | — | — |
| R4 | 40 | Przełącz przekaźnik zasilania systemu 3 |
| R5 | 40 | Przełącz przekaźnik mocy systemu 4 |
| R6 | — | — |
| R7 | 70 | Silnik wentylatora |
| R8 | 20 | Uwalnianie paliwa |
| R9 | — | — |
| R10 | 40 | Akcesorium |
| R11 | 40 | Przełącz przekaźnik zasilania systemu 2 |
| R12 | — | — |
| R13 | — | — |
| R14 | — | — |
| R15 | 40 | Pompa paliwowa |
