W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Honda Ridgeline z lat: 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014.

Honda Ridgeline to średniej wielkości pickup, który jest produkowany przez japońskiego producenta samochodów Honda od 2005 roku. Ridgeline wyróżnia się swoim niekonwencjonalnym podejściem do segmentu pickupów, oferując zarówno wygodę i przestronność typowe dla SUV-ów, jak i zdolności przewozowe charakterystyczne dla pickupów.

Pod względem designu, Honda Ridgeline posiada aerodynamiczną sylwetkę z płynnymi liniami, która odróżnia go od tradycyjnych pickupów. Jego charakterystyczne cechy to m.in. zaokrąglony przód, linia dachu opadająca ku tyłowi i integracja kabiny pasażerskiej z ładowanym przestrzenią towarową. To nadaje Ridgeline unikalny i nowoczesny wygląd.

Zobacz także:  Honda Civic V (1992-1995) - schematy bezpieczników i przekaźników

Wnętrze Honda Ridgeline oferuje przestronne i komfortowe miejsce dla pięciu pasażerów. Kabina jest dobrze wykończona, z wysokiej jakości materiałami i ergonomicznym rozmieszczeniem kontrol i elementów. Ridgeline zapewnia również różne praktyczne rozwiązania, takie jak składane tylne siedzenia, które umożliwiają większą elastyczność przestrzeni ładunkowej.

Jeśli chodzi o wydajność i napęd, Honda Ridgeline jest zasilany przez silnik benzynowy V6 o pojemności 3,5 litra, który zapewnia solidne osiągi i płynne przyspieszenie. Jest dostępny zarówno w wersji przednionapędowej, jak i z napędem na cztery koła (AWD), który zapewnia lepszą przyczepność i zdolności terenowe. Ridgeline posiada również system zarządzania przestrzenią ładunkową, który umożliwia wygodne przechowywanie i transport większych przedmiotów.

Zobacz także:  Honda Integra IV (2001-2006) - schematy bezpieczników i przekaźników

Honda Ridgeline oferuje również zaawansowane technologie i funkcje. W zależności od wersji wyposażenia, może być wyposażony w system multimedialny z dużym ekranem dotykowym, system nawigacji, system audio premium oraz wiele zaawansowanych systemów bezpieczeństwa i asystencji kierowcy, takich jak adaptacyjny tempomat, system ostrzegania przed kolizją czy system monitorowania martwego pola.

Podsumowując, Honda Ridgeline to unikalny pickup, który łączy komfort i przestronność typowe dla SUV-ów z funkcjonalnością i zdolnościami przewozowymi charakterystycznymi dla pickupów. Jego nowoczesny design, wygodne wnętrze, solidna wydajność i zaawansowane technologie czynią go atrakcyjnym wyborem dla osób poszukujących praktycznego i wszechstronnego pojazdu.

Zobacz także:  Honda Prelude V (1997-2001) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

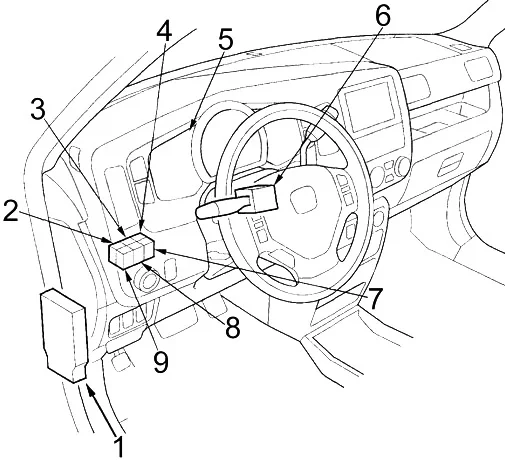

Przedział pasażerski

Honda Ridgeline (2006-2014) - schematy bezpieczników i przekaźników

  1. Skrzynka bezpiecznikowa
  2. 2006-2008: Przekaźnik oświetlenia przyczepy
    2009-2014: Przekaźnik świateł do jazdy dziennej
  3. 2006-2008: Przekaźnik świateł do jazdy dziennej
    2009-2014: Przekaźnik oświetlenia przyczepy nr 2
  4. Przekaźnik gniazda zasilania akcesoriów przednich
  5. Moduł kontroli wskaźnika
  6. Kombinowana jednostka sterująca przełącznikiem
  7. 2006-2008: Przekaźnik
    świateł mijania 2009-2014: Przekaźnik oświetlenia przyczepy nr 1
  8. Przekaźnik oświetlenia przestrzeni ładunkowej
  9. Przekaźnik systemu zarządzania zmiennym momentem obrotowym 4WD (VTM-4)



Skrzynka bezpieczników w przedziale pasażerskim

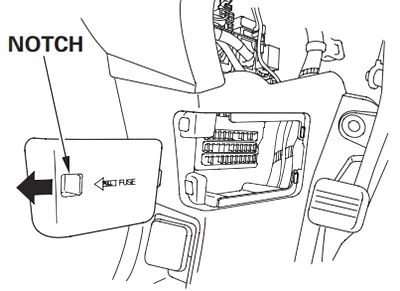

Wewnętrzna skrzynka bezpieczników znajduje się w lewym dolnym rogu kierowcy. Aby zdjąć pokrywę skrzynki bezpieczników, włóż palec w wycięcie na pokrywie i pociągnij ją lekko na zewnątrz, a następnie pociągnij do siebie i wyjmij z zawiasów.

Honda Ridgeline (2006-2014) - schematy bezpieczników i przekaźników

Honda Ridgeline (2006-2014) - schematy bezpieczników i przekaźników

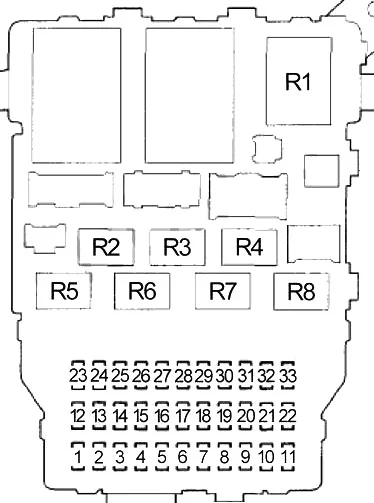

Numer Ampery [A] Opis
1 7,5 Przekaźnik światła obszaru ładunku, światło obszaru ładunku
2 15 Przekaźnik cewki zapłonowej, cewki zapłonowe
3 10 Przekaźnik świateł do jazdy dziennej
4 15 Przekaźnik czujnika stosunku paliwa do powietrza (A/F) (czujniki A/F, zawór odpowietrzający pochłaniacza par paliwa (EVAP), wtórne podgrzewane czujniki tlenu)
5 20 Jednostka audio, jednostka sterująca HandsFreeLink
6 10 Oświetlenie sufitowe, oświetlenie konsoli 1, oświetlenie sufitowe, przednie indywidualne oświetlenie mapy, jednostka HomeLink, oświetlenie lusterka kosmetycznego, oświetlenie otoczenia
7 7,5 Jednostka sterująca przełącznikiem kombinowanym, jednostka sterująca multipleksem drzwi (wyłącznik główny okna zasilania), moduł kontroli wskaźnika, lampka kluczyka zapłonu, jednostka sterująca immobilizera-odbiornik, jednostka Imoes, zintegrowana jednostka sterująca multipleksu (MICU), jednostka wyświetlacza nawigacyjnego, jednostka nawigacyjna, odbiornik XM , Wskaźnik bezpieczeństwa
8 20 Zintegrowana jednostka sterująca Multiplex (MICU)
9 10 Tylne gniazdo zasilania akcesoriów, przekaźnik gniazda zasilania akcesoriów
10 7,5 Przełącznik ostrzegania o zagrożeniach/wskaźnik odcięcia poduszki powietrznej przedniego pasażera, moduł systemu wykrywania pasażerów (ODS), moduł dodatkowego systemu przytrzymującego (SRS)
11 30 Silnik wycieraczek szyby przedniej, moduł sterowania przekaźnika
12  –
13 10 Przełącznik podparcia lędźwiowego kierowcy, silnik podparcia lędźwiowego kierowcy
14 20 Przełącznik regulacji fotela kierowcy, silnik przesuwu fotela kierowcy i silnik przedni góra-dół
15  –
16 20 Przełącznik regulacji fotela kierowcy, silnik pochylania fotela kierowcy i silnik tylnego podnoszenia w dół
17  –
18 15 Alternator, przełącznik położenia pedału hamulca, przełącznik ustawiania/wznawiania/anulowania tempomatu, moduł elektrycznego czujnika obciążenia (ELD), zawór odpowietrzający pochłaniacza paliwa (EVAP), moduł sterujący układu napędowego (PCM), system zarządzania zmiennym momentem obrotowym (VTM-4) ) Przekaźnik
19 15 Jednostka sterująca immobilizera-odbiornik, jednostka Imoes, moduł sterujący układu napędowego (PCM), główny przekaźnik PGM-FI nr 2, pompa paliwa (główny przekaźnik PGM-FI nr 2)
20 7,5 Kompas elektryczny, silnik spryskiwacza szyby przedniej
21 7,5 Przełącznik reflektorów, jednostka sterująca przełączników kombinowanych, kontroler jasności świateł na desce rozdzielczej, jednostka sterująca multipleksem drzwi, wskaźnik przełącznika szyby przedniego pasażera, moduł sterowania wskaźnikami, zintegrowana jednostka sterująca multipleksu (MICU), moduł sterowania przekaźnikami, jednostka sterująca systemu monitorowania ciśnienia w oponach (TPMS) , Jednostka sterująca systemem zarządzania zmiennym momentem obrotowym 4WD (VTM-4), przełącznik VTM-4
22 10 Jednostka dodatkowego systemu przytrzymującego (SRS)
23 7,5 Przekaźnik wentylatora chłodnicy (dioda klimatyzacji), moduł sterujący układu napędowego (PCM) (przekaźnik czujnika A/F), przekaźnik czujnika stosunku paliwa do powietrza (A/F)
24 20 Silnik lewego tylnego okna zasilania
25 20 Silnik prawego tylnego okna zasilania
26 20 Silnik szyby przedniego pasażera
27 20 Silnik tylnej szyby
28 20 Główny wyłącznik szyby, silnik szyby kierowcy
29 7,5 2009-2014: Moduł sterujący układu napędowego (PCM)
30 7,5 2006-2008: Dioda klimatyzacji, przekaźnik sprzęgła sprężarki klimatyzacji, przekaźnik silnika dmuchawy, jednostka sterująca klimatyzacją, przekaźnik obszaru podgrzewanej wycieraczki przedniej szyby, jednostka sterująca ogrzewania-wentylacji i klimatyzacji (HVAC), odmgławiacze lusterek mocy, siłowniki lusterek mocy, Silnik sterujący recyrkulacją, przekaźnik ogrzewania siedzenia, przekaźnik oświetlenia przyczepy
10 2009-2014: Przekaźnik sprzęgła sprężarki klimatyzacji, przekaźnik wentylatora skraplacza klimatyzacji, jednostka inwertera AC. Przekaźnik silnika dmuchawy, przekaźnik sterowania wentylatorem, podgrzewany przekaźnik obszaru wycieraczek przedniej szyby, jednostka sterująca ogrzewania-wentylacji i klimatyzacji (HVAC)/jednostka sterowania klimatyzacją, przełącznik zasilania lusterek, silnik sterujący recyrkulacją, przekaźnik podgrzewania fotela, przekaźnik oświetlenia przyczepy nr 1
31 7,5 Czujnik kąta skrętu, czujnik przyspieszenia współczynnika odchylenia, moduł sterujący modulatora VSA
32 7,5 Moduł audio, przekaźnik gniazda zasilania akcesoriów przednich, moduł sterowania wskaźnikami, jednostka sterująca HandsFreeLink, przełącznik kluczyka zapłonu, zintegrowana jednostka sterująca Multiplex (MICU), wyświetlacz nawigacyjny, jednostka nawigacyjna, tylne przekaźniki gniazda zasilania akcesoriów, elektromagnes blokady kluczyka, elektromagnes blokady zmiany biegów
33  –
Uchwyt bezpiecznika
7,5 2009-2014: Przekaźnik rozrusznika, moduł sterujący układu napędowego (PCM) (STS)
Przekaźnik
R1 Kierunkowskaz/zagrożenie
R2 Cewka zapłonowa
R3 PGM-FI Główna №1
R4 Gniazdo zasilania tylnych akcesoriów
R5 PGM-FI Główny №2 (Pompa Paliwa)
R6 Zasilanie okna
R7 Czujnik stosunku powietrza do paliwa (A/F)
R8 Cięcie startowe



Komora silnika

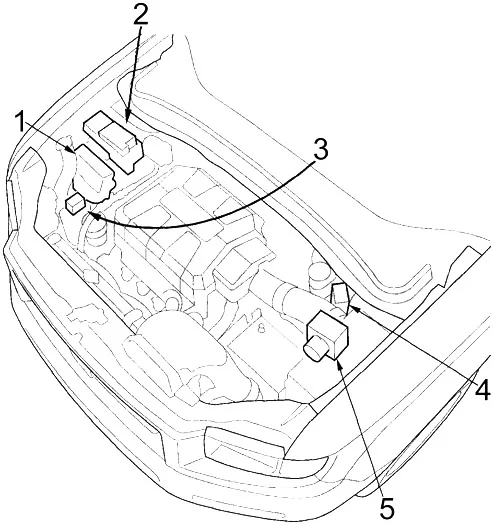

Honda Ridgeline (2006-2014) - schematy bezpieczników i przekaźników

  1. Moduł sterujący układu napędowego (PCM)
  2. Skrzynka bezpieczników №1
  3. Skrzynka przekaźnikowa
  4. Skrzynka bezpieczników №2
  5. Modulator VSA-jednostka sterująca



Skrzynka bezpieczników komory silnika nr 1

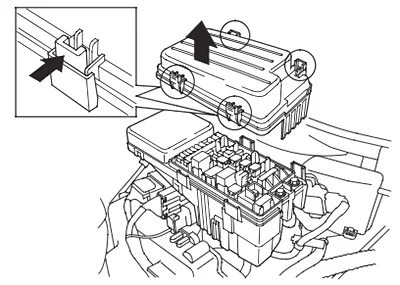

Główna skrzynka bezpieczników pod maską znajduje się po stronie pasażera. Aby je otworzyć, naciśnij zakładki, jak pokazano.

Honda Ridgeline (2006-2014) - schematy bezpieczników i przekaźników

Honda Ridgeline (2006-2014) - schematy bezpieczników i przekaźników

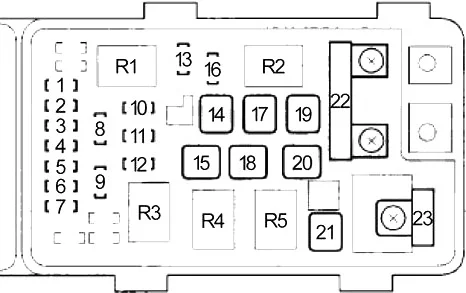

Numer Ampery [A] Opis
1 10 Lewy reflektor (światła mijania)
2  –
3 10 Lewy reflektor (światła drogowe)
4 15 Światła otoczenia, Audio Unit, Radio Remote Switch Light, Dash Lights Brightness Controller Light, Cargo Area Light Switch Light, Console Box Light 2, Cruise Control Main Switch Light, Front Side Marker Lights, Glove Box Light, Hazard Warning Switch Light, Oświetlenie jednostki sterującej HVAC, oświetlenie wnętrza przełącznika oświetlenia, oświetlenie tablicy rejestracyjnej, oświetlenie przełącznika szyberdachu, wyświetlacz nawigacyjny, jednostka nawigacyjna, moduł sterowania przekaźnikiem, oświetlenie przełącznika ogrzewania fotela, oświetlenie przełącznika wyboru/resetowania, oświetlenie przełącznika wyłączania VSA, oświetlenie przełącznika VTM-4
5 10 Prawy reflektor (światła drogowe)
6 10 Prawy reflektor (światła mijania), przekaźnik świateł przeciwmgielnych
7 7,5 Moduł sterowania przekaźnika
8 15 Czujnik położenia wału korbowego (CKP) A/B, czujnik położenia wałka rozrządu (CMP), wtryskiwacze, złącze łącza danych (DLC), moduł sterujący układu napędowego (PCM), przekaźnik główny 1 PGM-FI, przekaźnik elektronicznego systemu sterowania przepustnicą (ETCS), masa Czujnik przepływu powietrza (MAF)
9 15 Przekaźnik elektronicznego układu sterowania przepustnicą (ETCS), moduł sterujący układu napędowego (PCM)
10 20 2009-2014: Przekaźnik światła przeciwmgielnego, światła przeciwmgielne
11 15 Podgrzewacze siedzeń ( przekaźnik podgrzewaczy siedzeń)
12 7,5 Sprzęgło sprężarki klimatyzacji (przekaźnik sprzęgła sprężarki klimatyzacji)
13 20 Przełącznik pozycji pedału hamulca, światła hamowania, kondensator szumów świateł hamowania, wysoko montowane światło hamowania, zintegrowana jednostka sterująca multipleksu (MICU), moduł sterowania zespołem napędowym (PCM), przekaźnik klaksonu, hamulec elektryczny przyczepy, jednostka sterująca oświetleniem przyczepy, klaksony, moduł sterowania przekaźnikiem
14 20 Podgrzewany obszar wycieraczek przedniej szyby, podgrzewany przekaźnik obszaru wycieraczek przedniej szyby
15 40 Bezpiecznik (skrzynka bezpieczników przedziału pasażerskiego): № 5, 6, 7, 8, 9
16 15 Kierunkowskaz/przekaźnik zagrożenia, przełącznik ostrzegania o zagrożeniach/wskaźnik odcięcia poduszki powietrznej pasażera
17 40 Bezpiecznik (skrzynka bezpieczników w przedziale pasażerskim): № 1, 2, 3, 4
18 20 2009-2014: Falownik AC
19 30 Przekaźnik wentylatora chłodnicy, silnik wentylatora chłodnicy
20 30 Silnik wentylatora skraplacza klimatyzacji, przekaźnik wentylatora skraplacza klimatyzacji
21 40 Silnik dmuchawy, przekaźnik silnika dmuchawy
22 120 Bateria, dystrybucja zasilania
40 Bezpiecznik (skrzynka bezpieczników przedziału pasażerskiego): № 12, 13, 14, 15, 16, 17
23 50 2006-2008: Wyłącznik zapłonu
60 2009-2014: Wyłącznik zapłonu
50 Przekaźnik okna zasilania, bezpiecznik (skrzynka bezpieczników w przedziale pasażerskim): № 24, 25, 26, 27, 28
Przekaźnik
R1 Sterowanie wentylatorem światła przeciwmgielnego
R2 Wycieraczka przedniej szyby
R3 Odmgławiacz tylnej szyby
R4 Sprzęgło sprężarki klimatyzacji
R5 Silnik dmuchawy



Skrzynka bezpieczników komory silnika 2

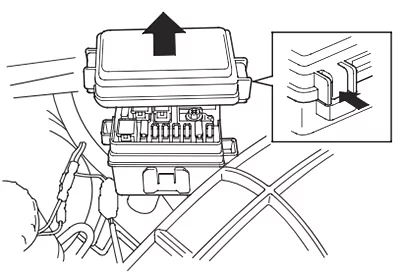

Dodatkowa skrzynka bezpieczników znajduje się obok zbiornika płynu hamulcowego. Aby je otworzyć, naciśnij zakładki, jak pokazano.

Honda Ridgeline (2006-2014) - schematy bezpieczników i przekaźników

Honda Ridgeline (2006-2014) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 7,5 Złącze oświetlenia przyczepy (światło cofania)
2 20 Modulator-jednostka sterująca VSA (elektromagnes)
3 40 Modulator-jednostka sterująca VSA (silnik)
4 20 Przekaźnik systemu zarządzania zmiennym momentem obrotowym 4WD (VTM-4), jednostka sterująca VTM-4
5 15 Gniazdo zasilania akcesoriów przednich, przekaźnik gniazda zasilania akcesoriów przednich (gniazdo zasilania akcesoriów kierowcy, gniazdo zasilania przedniego pasażera)
6 20 Hamulec elektryczny przyczepy
7 20 Złącze oświetlenia przyczepy (światło tylne), przekaźnik oświetlenia przyczepy №2
8 7,5 Złącze oświetlenia przyczepy (zagrożenie)
9 20 Złącze oświetlenia przyczepy (ładowanie), przekaźnik oświetlenia przyczepy №1
10 7,5 Jednostka sterująca systemu monitorowania ciśnienia w oponach (TPMS)
11 20 Silnik szyberdachu (przekaźniki otwierania i zamykania szyberdachu)

Skrzynka przekaźnikowa

Honda Ridgeline (2006-2014) - schematy bezpieczników i przekaźników

Numer Przekaźnik
R1 Wentylator skraplacza klimatyzacji
R2 Wentylator chłodnicy
R3 Sterowanie wentylatorem
R4 2009-2014: Światło przeciwmgielne
