Honda Passport I (1998-2002) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Hondy Passport I z lat: 1998, 1999, 2000, 2001, 2002. Honda Passport I (1998-2002) to średniej wielkości SUV, który powstał we współpracy między Honda a amerykańskim producentem samochodów Isuzu. Jest to pierwsza generacja modelu Passport i stanowił odpowiedź na rosnące zapotrzebowanie na samochody […]

05/25/2023
Czas czytania: 5 minut
Honda Passport I (1998-2002) - schematy bezpieczników i przekaźników
Wojciech
Wojciech

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Hondy Passport I z lat: 1998, 1999, 2000, 2001, 2002.

Honda Passport I (1998-2002) to średniej wielkości SUV, który powstał we współpracy między Honda a amerykańskim producentem samochodów Isuzu. Jest to pierwsza generacja modelu Passport i stanowił odpowiedź na rosnące zapotrzebowanie na samochody terenowe w tamtym okresie.

Pod względem designu, Honda Passport I prezentuje charakterystyczny wygląd SUV-a. Ma prostą, ale masywną sylwetkę, z wyraźnymi liniami i podniesionym prześwitem, co daje mu pewien wygląd off-roadowy. Przednia część pojazdu zdobi duża atrapa chłodnicy oraz okrągłe reflektory, które dodają mu pewnego uroku.

Wnętrze Honda Passport I oferuje przestronne i funkcjonalne wnętrze. Pomieści pięć pasażerów w komfortowych fotelach, a także zapewnia wystarczającą przestrzeń na nogi i głowę. Wykończenie i materiały użyte we wnętrzu są solidne, choć może nieco mniej luksusowe w porównaniu do niektórych konkurentów. Wnętrze oferuje również praktyczne schowki i przestrzeń bagażową.

Pod względem napędu, Honda Passport I był dostępny z jednym silnikiem – benzynowym V6 o pojemności 3,2 litra. Ten silnik dostarczał wystarczającą moc i moment obrotowy, aby zapewnić płynne przyspieszenie i solidne osiągi. Passport I był również wyposażony w system napędu na cztery koła, który poprawiał przyczepność i umożliwiał poruszanie się w różnorodnych warunkach terenowych.

Honda Passport I oferował podstawowe funkcje bezpieczeństwa, takie jak poduszki powietrzne dla kierowcy i pasażera, systemy ABS i układ stabilizacji toru jazdy. Chociaż w tamtym okresie nie było jeszcze tak rozwiniętych zaawansowanych technologii bezpieczeństwa, Passport I zapewniał podstawowe zabezpieczenia dla kierowcy i pasażerów.

Podsumowując, Honda Passport I (1998-2002) był solidnym i niezawodnym SUV-em, który oferował przestronność, solidną wydajność i zdolności terenowe. Mimo że może nie oferować najbardziej zaawansowanych technologii i wyrafinowanego wnętrza w porównaniu do niektórych współczesnych modeli, Passport I był atrakcyjnym wyborem dla osób poszukujących wszechstronnego i niezawodnego samochodu terenowego w tamtym okresie.

Zobacz także:  Honda Fit i Jazz V (2020-2022) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Skrzynka bezpieczników w przedziale pasażerskim

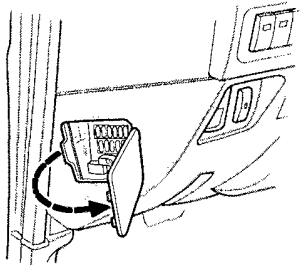

Blok bezpieczników znajduje się za pokrywą po lewej stronie tablicy rozdzielczej.

Honda Passport I (1998-2002) - schematy bezpieczników i przekaźników

Honda Passport I (1998-2002) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 20 Gniazda zasilania akcesoriów
2 15 Zegar, system dźwięku stereo
3 10 System startowy
4 15 Przekaźnik światła tylnego (wskaźnik położenia przekładni A/T, elementy sterujące alarmem i przekaźnikiem, światła na desce rozdzielczej i konsoli, system wtrysku paliwa, przełącznik reflektorów, przypomnienie o włączonych światłach, system sterowania multipleksem, światło postojowe, światło tylne, światło rejestracyjne, zamki do drzwi/System wejścia bezkluczykowy/zabezpieczenia, złącze świateł przyczepy)
5 10 Sterowanie alarmem i przekaźnikiem, światło bagażnika, światło sufitowe, oświetlenie sufitowe, przekaźnik światła kopułowego (2001), przypomnienie o kluczyku zapłonu (LX), światło mapy
6 15 ABS, automatyczne sterowanie skrzynią biegów, światła hamowania, tempomat, system blokowania, złącze oświetlenia przyczepy
7 20 Przypomnienie o kluczyku zapłonu (EX), elektryczne zamki do drzwi/bezkluczykowy dostęp/system bezpieczeństwa
8 10 Odmgławiacze lusterek
9 15 Odmgławiacz tylnej szyby
10 15 Odmgławiacz tylnej szyby
11 15 ABS, wskaźniki, wskaźniki, system blokowania, system sterowania multipleksem
12 15 Automatyczne sterowanie skrzynią biegów, układ wtrysku paliwa, układ rozruchowy
13 15 Sytem zapłonu
14 15 Automatyczne sterowanie skrzynią biegów, światła cofania, tempomat, zegar światła mapy (2001), system sterowania multipleksem, system zmiany biegów w locie (2001-2002), przełącznik zakresu skrzyni biegów
15 15 Jednostka sterująca alarmem i przekaźnikiem, sterowanie dmuchawą, dach księżycowy, elektryczne szyby, system zmiany biegów w locie (2000), złącze oświetlenia przyczepy, kierunkowskazy
16 10 Jednostka sterująca alarmem i przekaźnikiem, tylne okno i lusterka odmgławiacze, tylna wycieraczka/spryskiwacz
17 20 Jednostka sterująca alarmu i przekaźnika, wycieraczka/spryskiwacz przedniej szyby
18 10 Lusterka, stereofoniczny system dźwiękowy
19 15 Akcesoria do gniazdek zasilających, zapalniczki
20 10 Bezpieczeństwo i system dostępu bezkluczykowego
21 30 Elektrycznie sterowany dach księżycowy, Elektrycznie regulowane siedzenie (2001-2002), Elektrycznie sterowane szyby
22 10 SRS
23  –

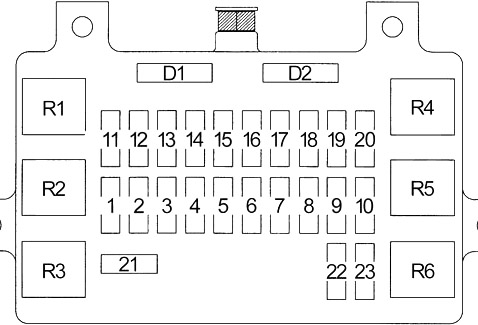

Przekaźnik
R1 Światła tylne
R2  –
R3 Gniazdo zasilania akcesoriów
R4 Zasilanie okna
R5 2001: Światło kopuły
R6 Odmgławiacz tylnej szyby
Dioda
D1 Lampy sufitowe, bezkluczykowy system otwierania i bezpieczeństwa
D2 Bezkluczykowy system dostępu i bezpieczeństwa

Skrzynka bezpieczników w komorze silnika

Znajduje się po prawej stronie komory silnika.

Honda Passport I (1998-2002) - schematy bezpieczników i przekaźników

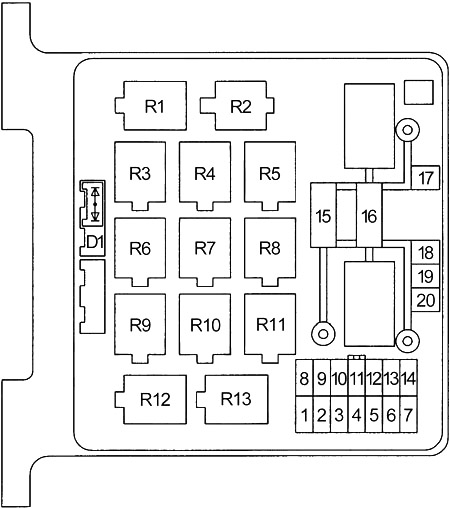

Schemat (Typ 1)

Honda Passport I (1998-2002) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 15 Światła awaryjne, złącze oświetlenia przyczepy
2 10 Jednostka sterująca alarmami i przekaźnikami, złącze łącza danych (DLC), klakson bezpieczeństwa
3 10 Alternator
4  –
5 15 Sterowanie dmuchawą
6 15 Sterowanie dmuchawą
7 10 Dostawa powietrza
8 10 Lewe reflektory, światła przeciwmgielne
9 10 Prawy reflektor
10 15 Światła przeciwmgielne
11 20 Podgrzewane czujniki tlenu
12 20 Pompa paliwowa
13 15 Automatyczne sterowanie skrzynią biegów, układ wtrysku paliwa, wskaźniki
14 Światła dzienne
15 60 Układ wtrysku paliwa, rozdział mocy (BAT)
16 100 Sterowanie sprężarką klimatyzacji, sterowanie dmuchawą, układ ładowania, światła przeciwmgielne, rozdział mocy (BAT), układ rozruchowy
17 30 Moduł sterujący silnika
18 50 ABS
19 50 Dystrybucja mocy (BAT)
20 30 Wentylator skraplacza
Przekaźnik
R1 Pompa paliwowa
R2  –
R3 Reflektor
R4 Rozrusznik
R5 Wentylator skraplacza
R6  –
R7  –
R8 Klimatyzacja
R9 Moduł sterujący silnika (ECM) (M/T)
Moduł sterujący układu napędowego (PCM) (A/T)
R10  –
R11 Światła przeciwmgielne
R12 Podgrzewacz-A/C
R13 Sprężarka klimatyzacji
Dioda
D1 Lampka kontrolna układu hamulcowego

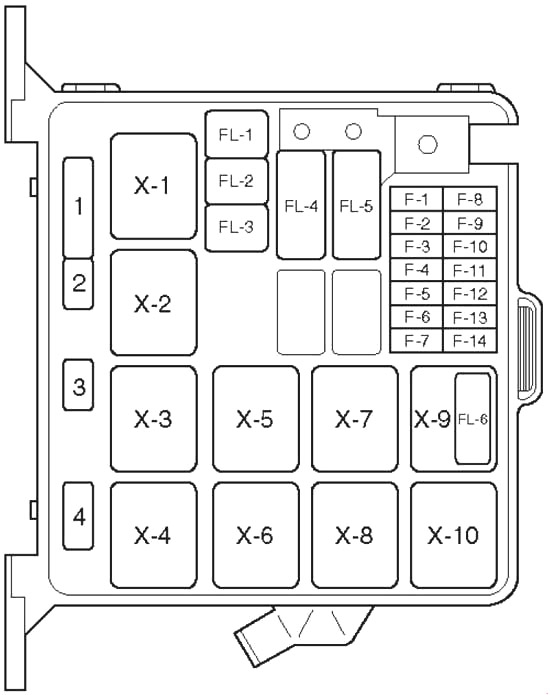

Schemat (Typ 2)

Zobacz także:  Honda Edix i FR-V (BE) (2004-2009) - schematy bezpieczników i przekaźników

Honda Passport I (1998-2002) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
F1 15 Lampka ostrzegawcza świateł awaryjnych
F2 10 Jednostka sterująca alarmem i przekaźnikiem, klakson, klakson przeciwkradzieżowy
F4 20 Silnik dmuchawy, rezystor dmuchawy
F5 10 Przekaźnik termostatu klimatyzacji, termostat elektroniczny, przekaźnik sprężarki klimatyzacji, sprzęgło magnetyczne
F8 10 Reflektor – lewy, kontrolka świateł drogowych, przekaźnik świateł przeciwmgielnych
F9 10 Reflektor – prawy
F10 15 Światła przeciwmgielne
F11 20 Czujnik tlenu
F12 20 Pompa paliwowa
F13 15 Moduł sterujący silnika
F14
FL1 60 EHCU
FL2 30 Wentylator skraplacza
FL4 100 Przełącznik zapłonu, przekaźnik rozrusznika, klimatyzacja, generator, przekaźnik grzałki, Bezpiecznik: F10, FL1, FL2, FL5, FL6
FL5 60 Przełącznik zapłonu, przekaźnik pompy paliwa, przekaźnik modułu sterującego silnika, moduł układu napędowego
FL6  –
Przekaźnik
X1 Reflektor
X2 Światła przeciwmgielne
X3 Rozrusznik
X4 Sprężarka klimatyzacji
X5 Termo
X6 Podgrzewacz
X7 Pompa paliwowa
X8 Moduł sterujący silnika
X9 6VD1: Wentylator skraplacza
X10
Dioda
1 Hamulec
2
3
4
